弹性卡扣式管线固定夹持结构设计

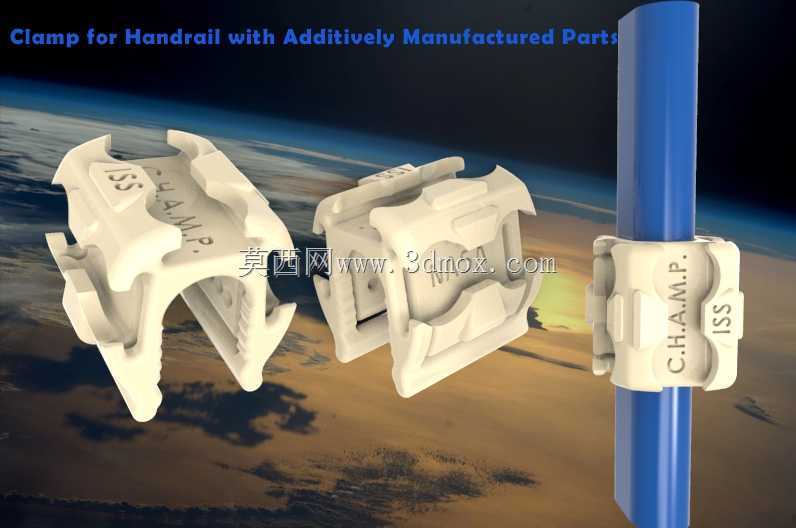

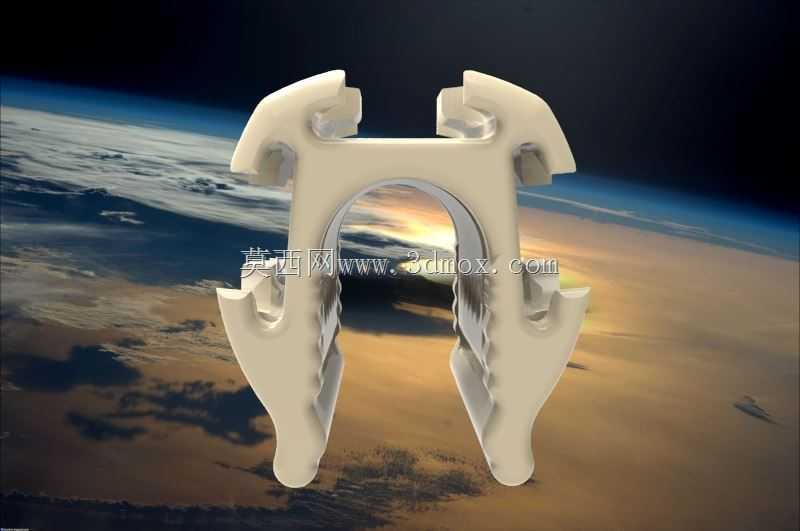

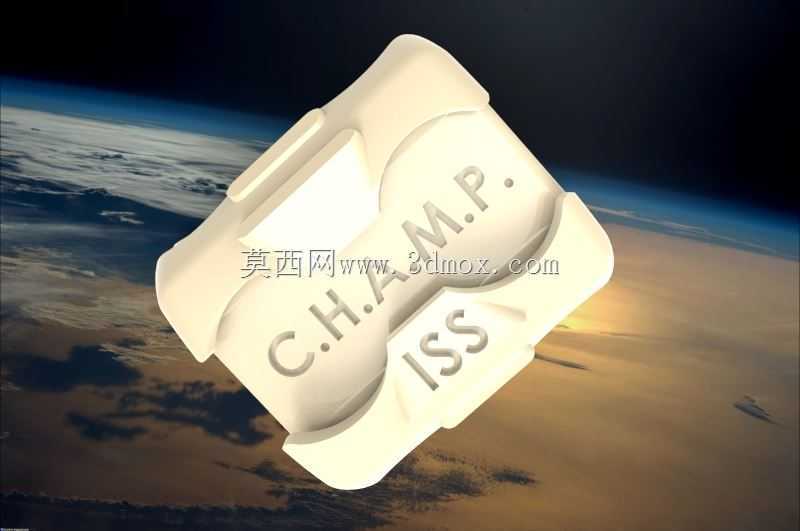

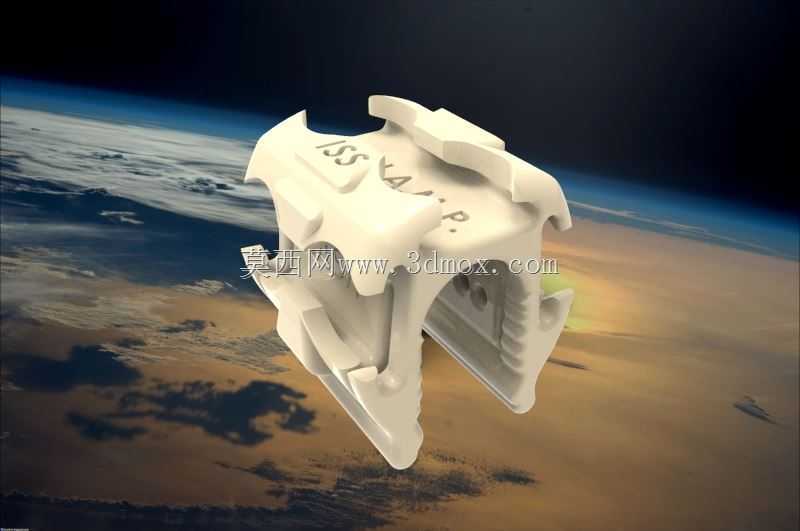

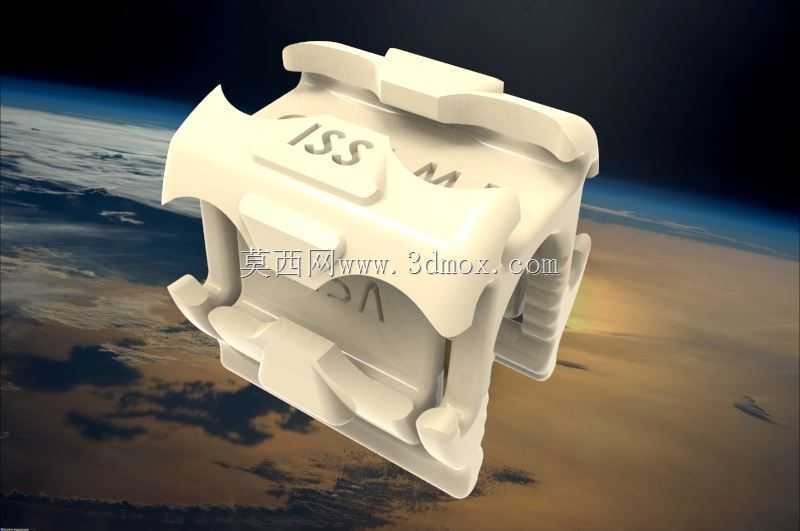

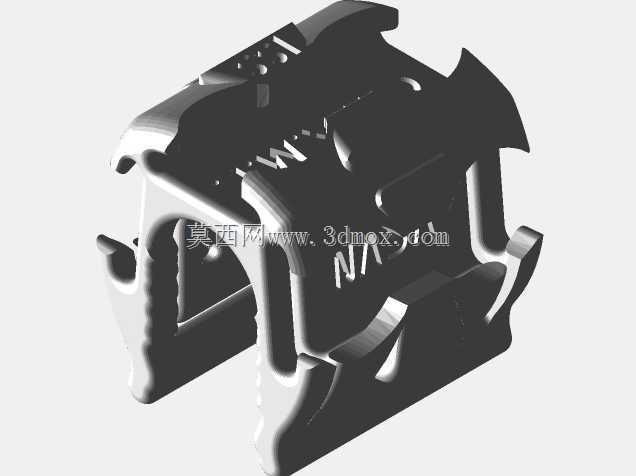

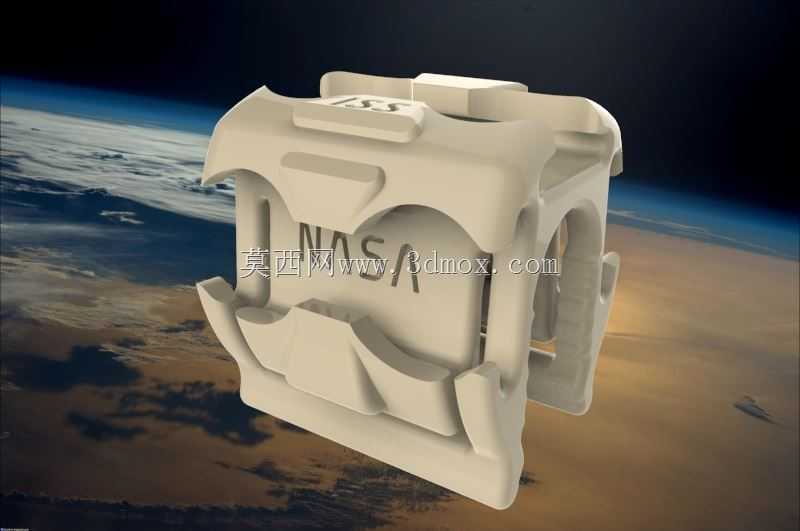

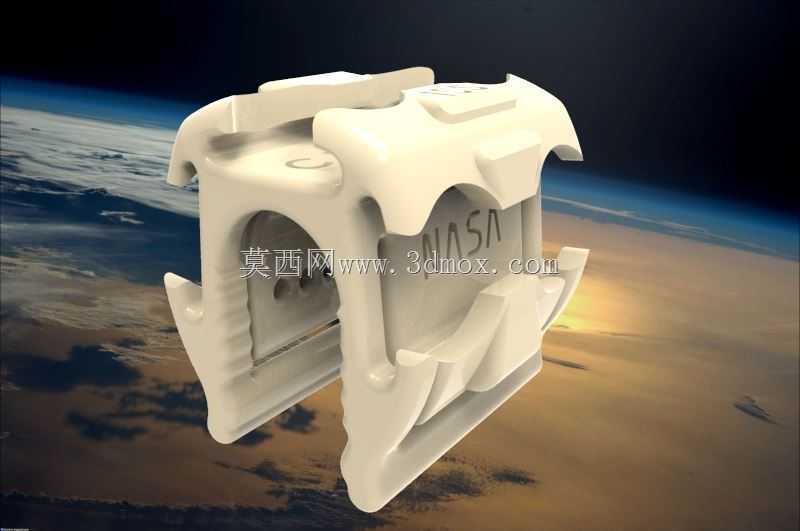

这类夹持结构主要面向狭小空间内的圆柱类管线布设场景，常见于舱体内部走线、设备机架布线、户外杆装管线排布等工况，用来替代传统扎带、管卡类固定件，解决常规固定件拆装效率低、重复使用性差、夹持力不可控的痛点。结构整体采用对称式开合设计，主体依靠弹性形变实现开合动作，不需要额外的紧固件辅助，安装时只需要对准圆柱杆体按压，两侧的卡爪就会顺着杆体表面滑开，待杆体完全进入夹持腔后，卡爪依靠自身弹性回弹卡合到位，整个安装过程不需要额外工具，单人单手即可完成操作，大幅提升密集布线场景下的施工效率。夹持腔内侧设置有细密的防滑齿纹，齿纹的倾斜方向与杆体脱出方向相反，当杆体受到轴向拉扯力时，齿纹会嵌入杆体表面的微小形变区域，增大接触摩擦力，避免管线出现轴向窜动，同时齿纹采用圆角过渡设计，不会划伤管线外护套，也不会在杆体表面留下压痕，适配表面带有防护涂层的杆体与管线。结构两侧设置有向外延伸的解锁拨片，需要拆卸调整位置时，只需要同时按压两侧拨片，卡爪就会向外张开解除锁止状态，可直接将夹持结构从杆体上取下，重复使用不会出现结构疲劳失效，适配需要频繁调整管线位置的调试类场景。设计过程中针对不同直径的杆体做了适配优化，夹持腔的圆弧半径采用通用尺寸公差设计，可兼容一定直径范围内的圆柱杆体，不需要针对每一种杆径单独开模，降低生产端的模具成本。结构背部设置有管线容纳槽，槽体的圆弧曲率与常规电线、细气管、光纤的外轮廓匹配，可将待固定的管线直接卡入槽内，不需要额外绑带辅助，槽体边缘同样做了圆角倒角处理，避免尖锐边缘割伤管线绝缘层。整个结构的壁厚做了均匀化处理，所有转角位置都采用圆弧过渡，避免注塑生产过程中出现缩痕、应力集中问题，同时弹性形变区域的壁厚经过反复校核，既保证足够的夹持力，又不会因为形变幅度过大出现断裂，常温环境下反复开合次数可达千次以上，满足设备全生命周期的使用需求。安装边界方面，结构整体外轮廓做了紧凑化设计，相邻两个夹持结构的最小安装间距可控制在极小范围内，适配高密度布线场景，不会出现相邻结构干涉的问题，同时结构外表面没有突出的尖锐棱角，不会在安装维护过程中划伤操作人员。
