复古轮式投石弹射装置结构设计

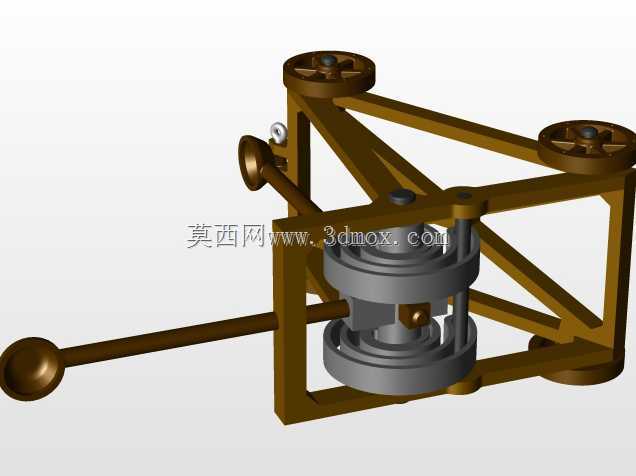

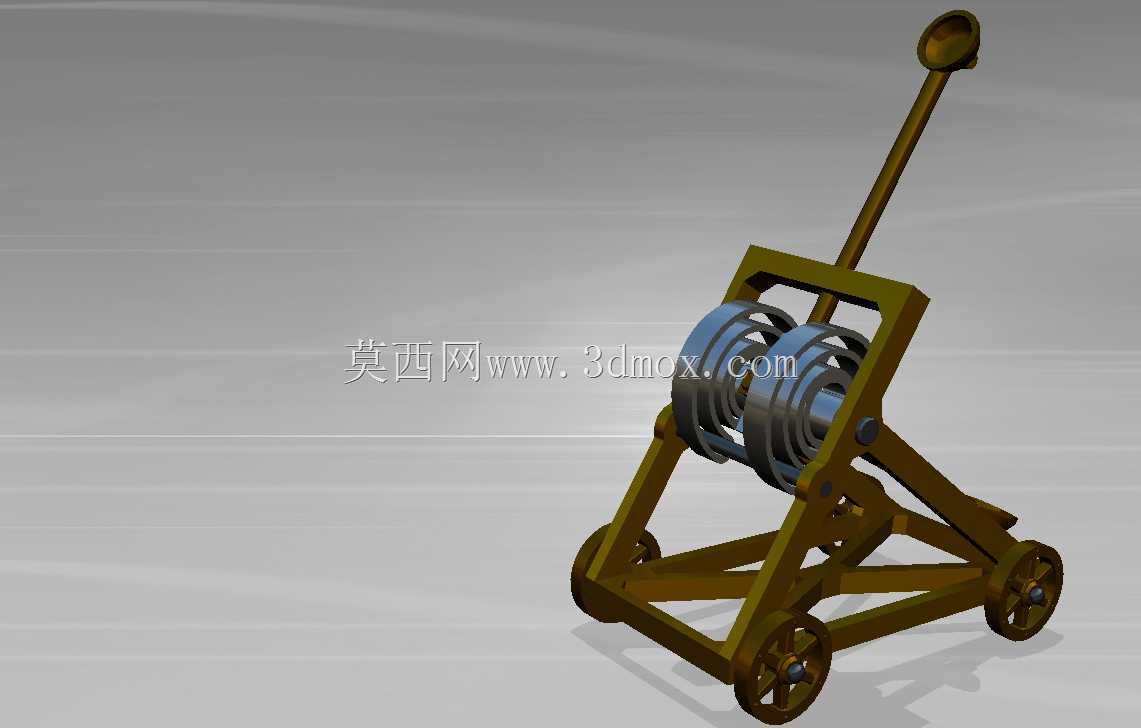

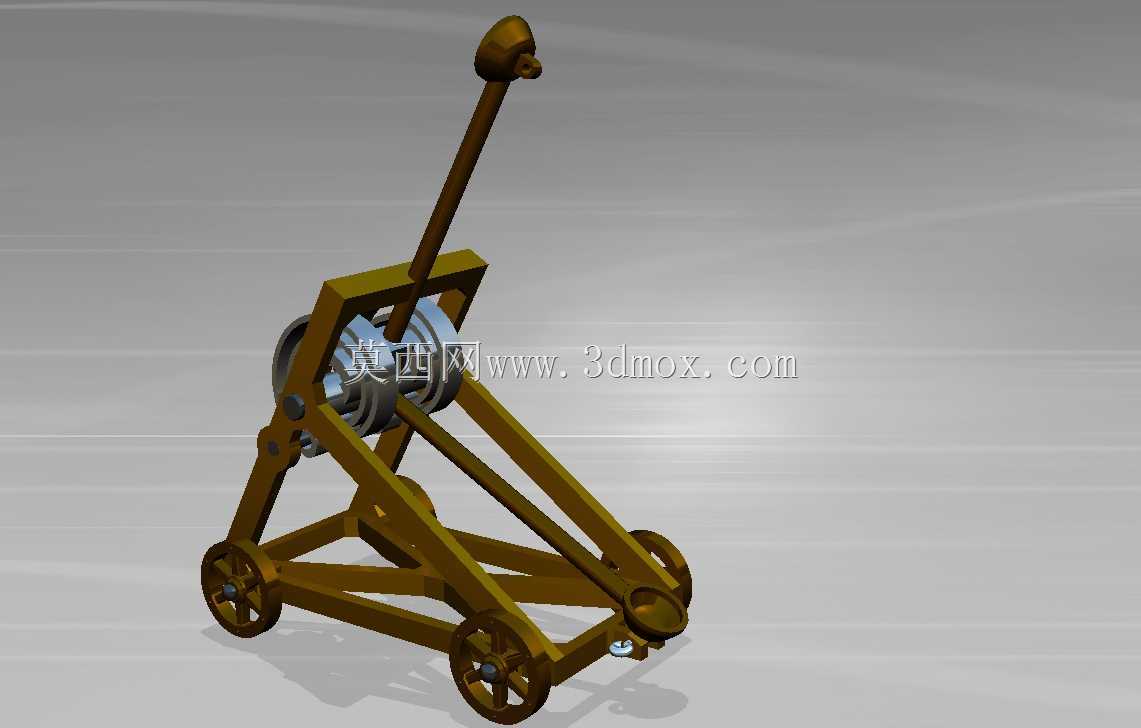

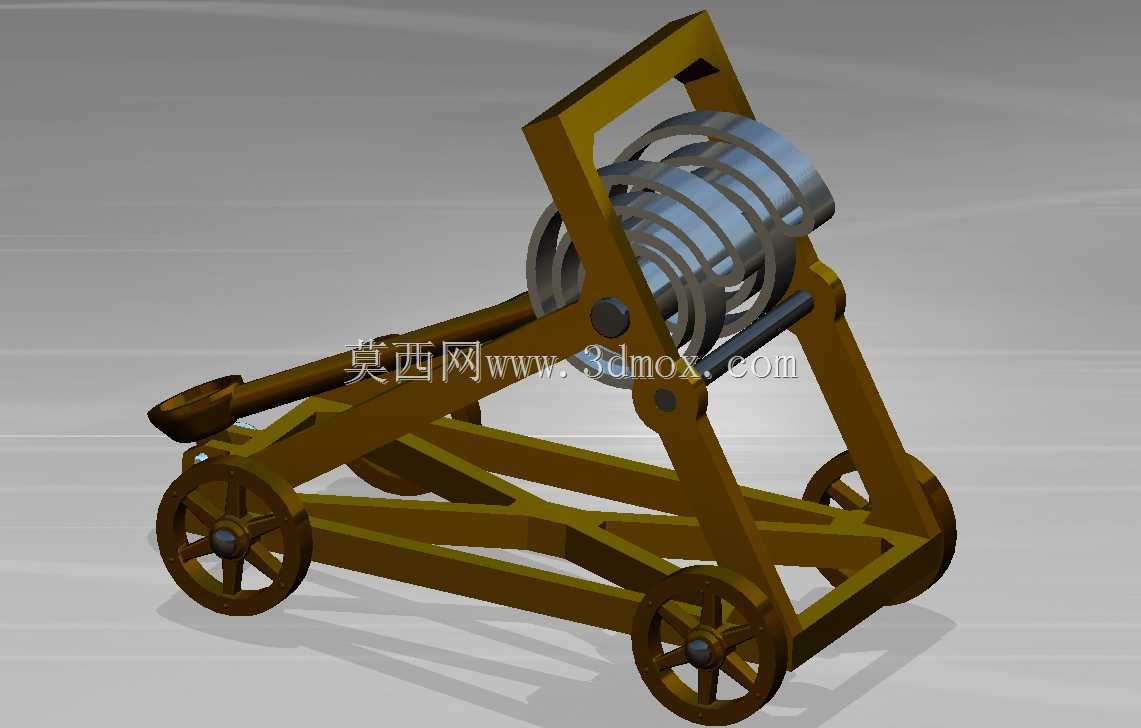

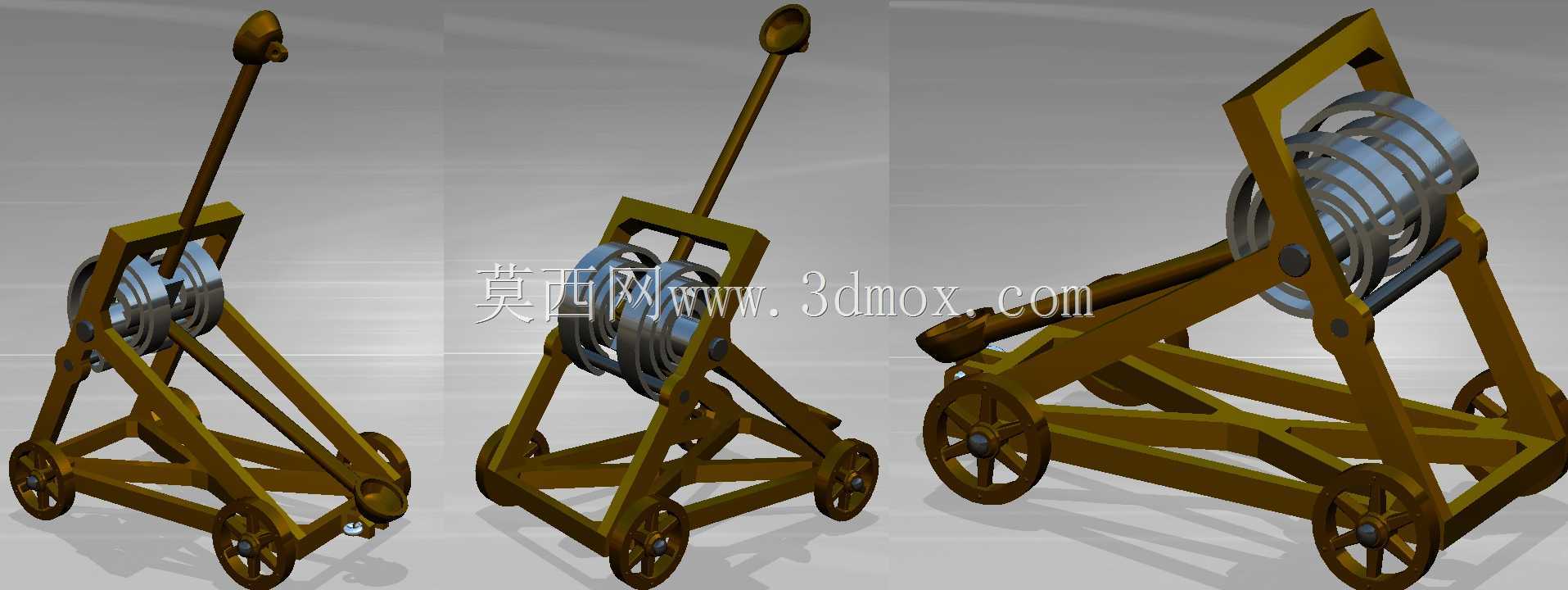

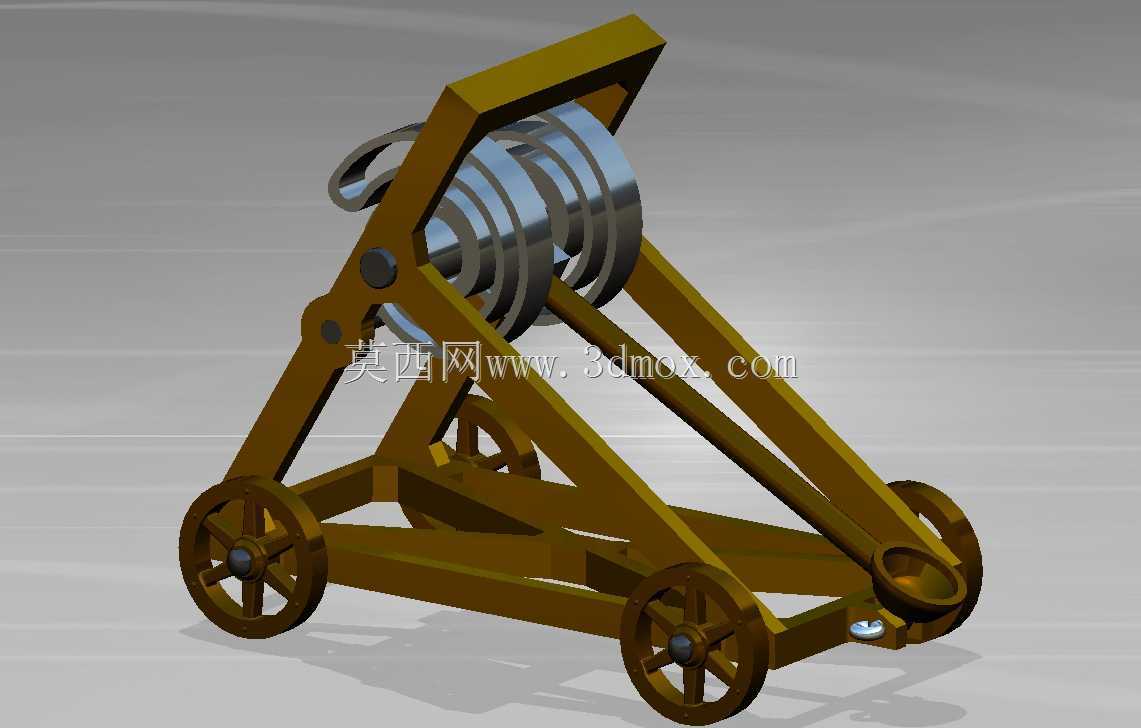

该弹射装置的整体结构以三角桁架作为承载主体，底部四个脚轮分别布置在框架四角，既保留了古代投石机的复古外观，又兼顾了小范围移动的便利性。从实际使用场景来看，这类结构常被用于科普教具、桌面摆件、历史场景复原以及创客教育项目，能够直观展示杠杆抛射、弹性储能与机械传动的基本原理。设计过程中优先考虑的是整体稳定性，因此底架采用多根杆件交叉连接，形成连续的三角形受力单元，避免抛射瞬间因后坐力导致框架变形或侧翻。

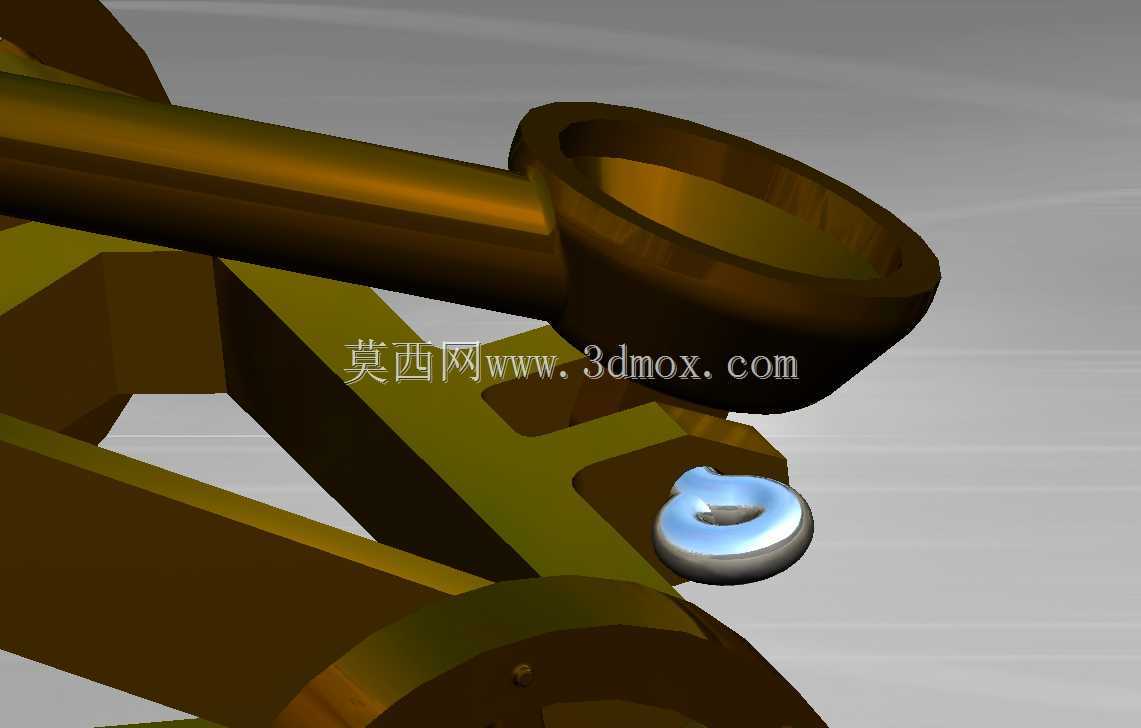

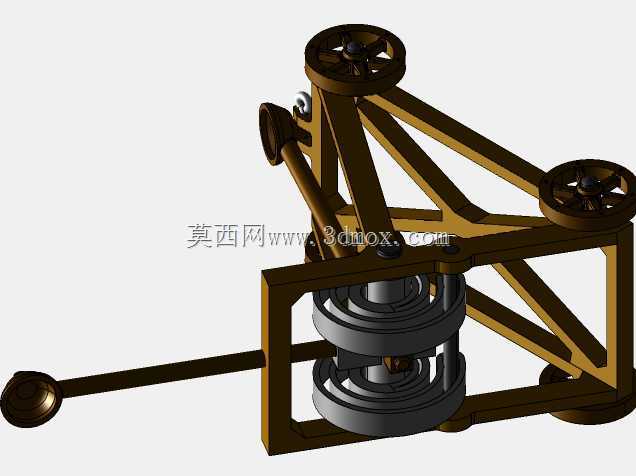

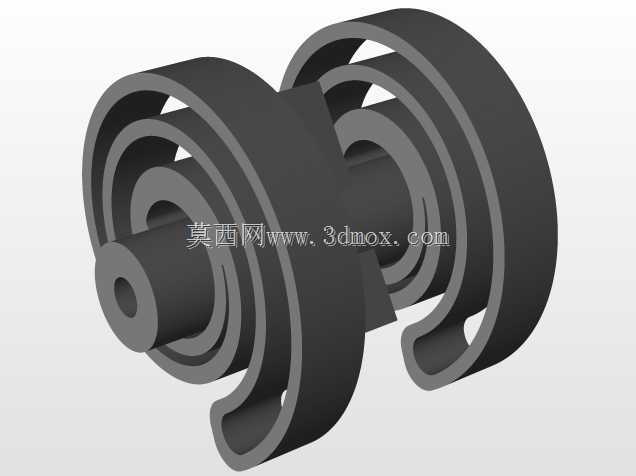

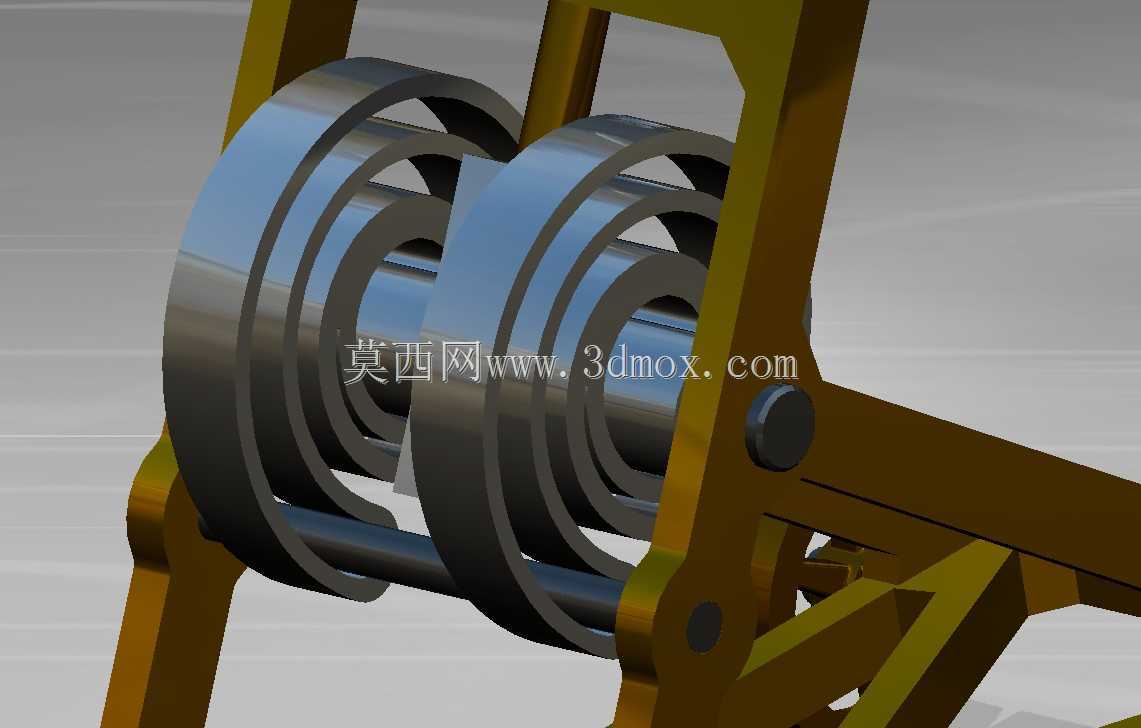

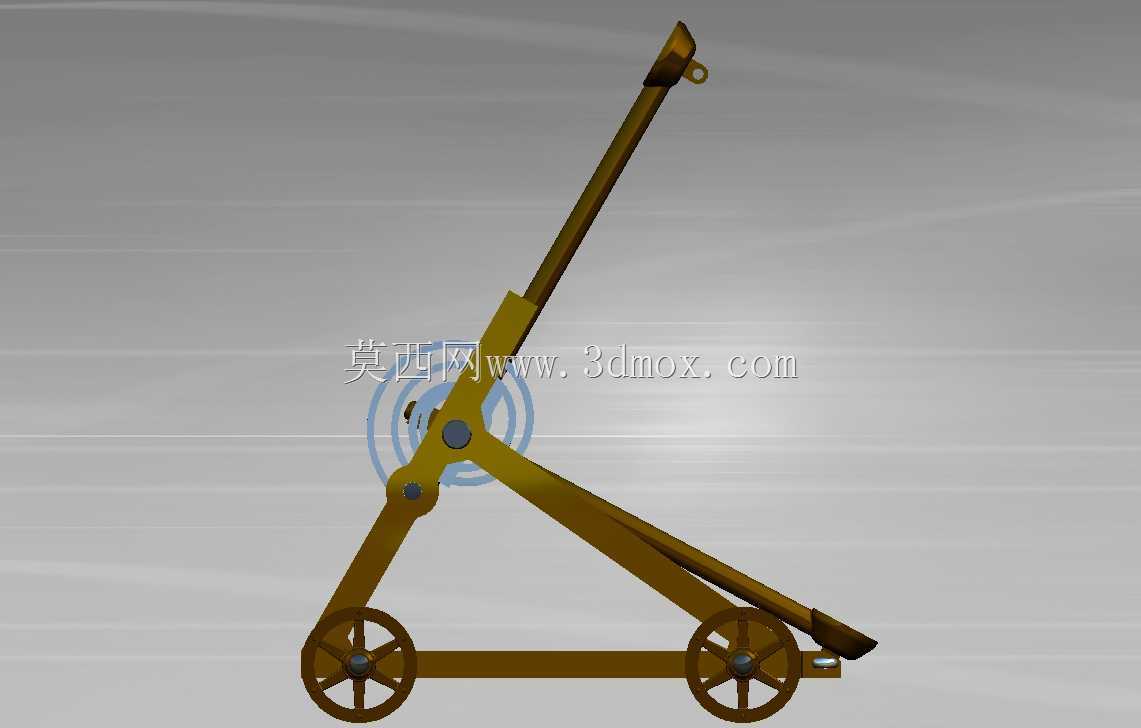

抛射臂位于架体中部，长臂末端设置勺状容料槽，短臂侧连接弹性储能组件。储能部分采用多组并列弹性元件环绕布置，在释放前通过下压长臂完成预紧，触发后弹性势能快速转化为抛射臂的回转动能，将载荷沿弧线轨迹抛出。这种布局的优势在于储能元件集中在转轴附近，整机重心偏低，移动时不会出现头重脚轻的问题；同时长臂与短臂的比例经过反复调整，使输出力矩与回转角速度取得平衡，既保证一定的抛射距离，也限制了单件结构承受的峰值载荷。

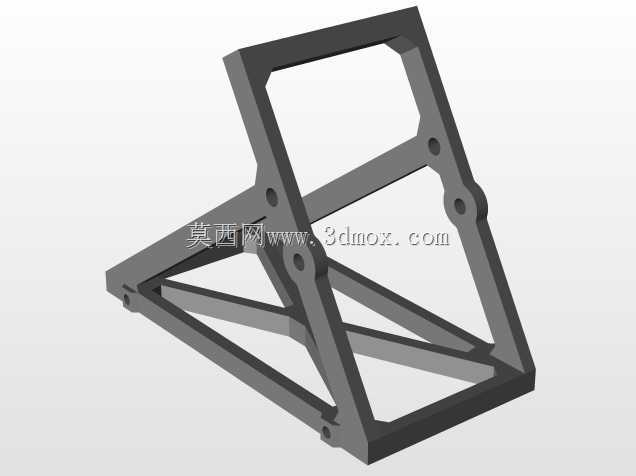

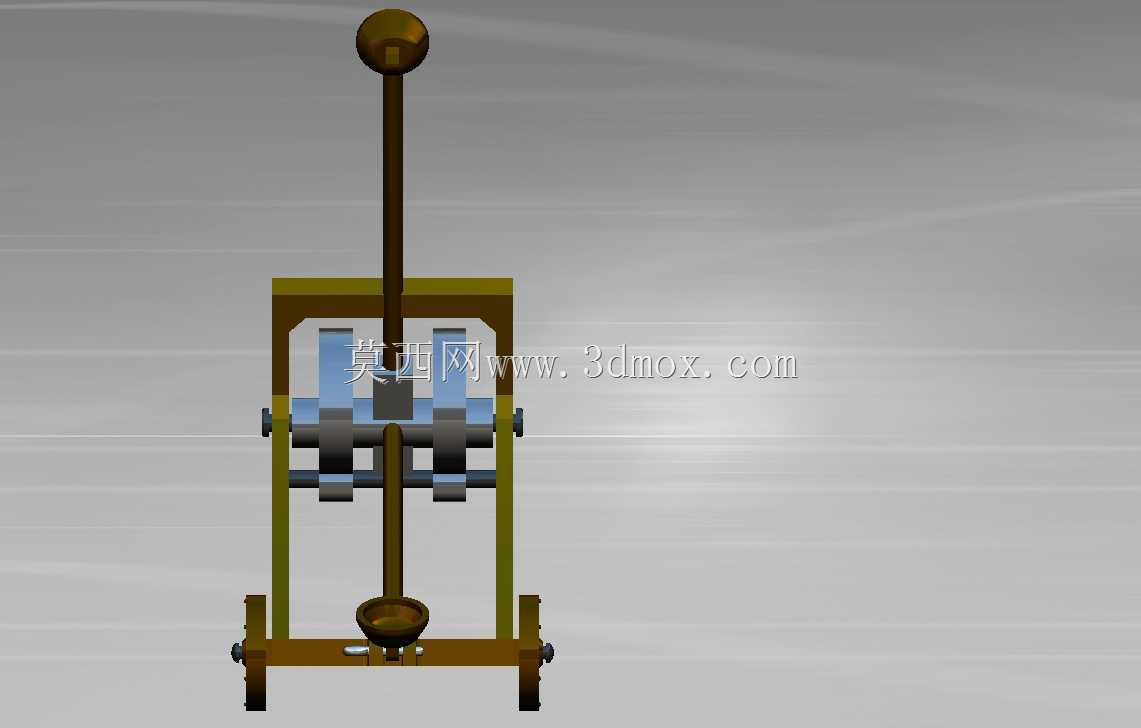

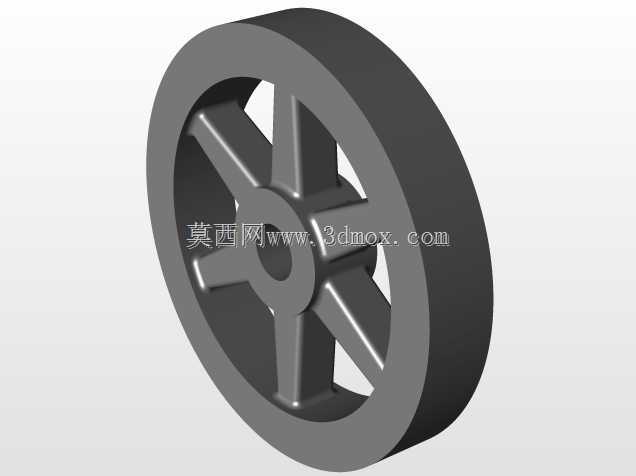

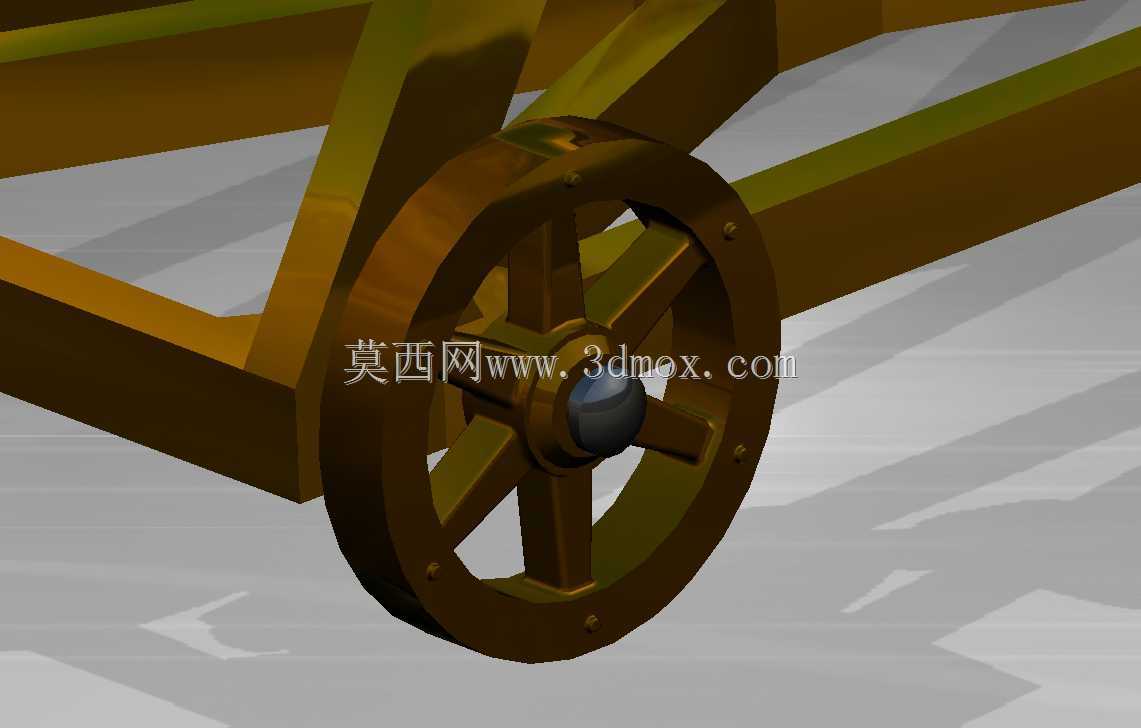

外形尺寸方面，模型整体控制在桌面级设备可容纳的范围内，长宽高比例约为3:2:4，底部轮距接近机身宽度，安装边界只需预留略大于底架投影的平面即可。脚轮采用小直径实心轮结构，轮轴与底架横梁直接连接，没有复杂的转向机构，目的是降低装配难度并减少易损件。框架杆件以矩形截面为主，节点处采用搭接与紧固件组合的方式，既便于3D打印后拼装，也能在需要时更换局部损坏件。

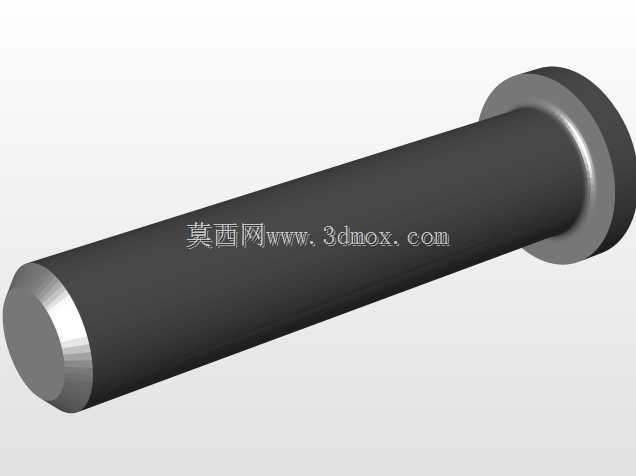

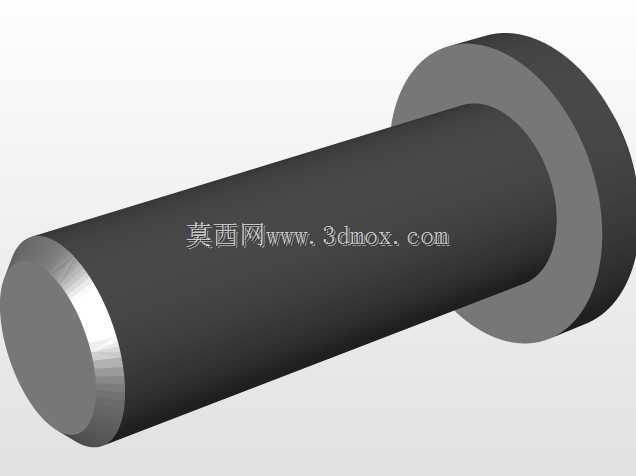

从建模角度看，该装置需要重点处理转轴同轴度、弹性元件限位以及抛射臂与框架的运动间隙。转轴孔位必须保持同心，否则长臂转动时会出现卡滞；弹性元件的安装槽需要留出预紧变形空间，避免受力后与侧壁摩擦；抛射臂在最大仰角位置还应设置软限位，防止过转撞击架体。整体结构没有采用复杂曲面，杆件、轮体、轴套和勺状料槽均可拆分为独立零件，适合分件打印后组装。对于结构设计从业者而言，该模型的价值不在于复杂参数，而在于用简洁的桁架、杠杆和轮系还原了一个完整的机械能传递过程，同时对安装空间、重心控制和运动干涉都提出了明确要求。
