95度数控外圆车刀杆三维结构设计

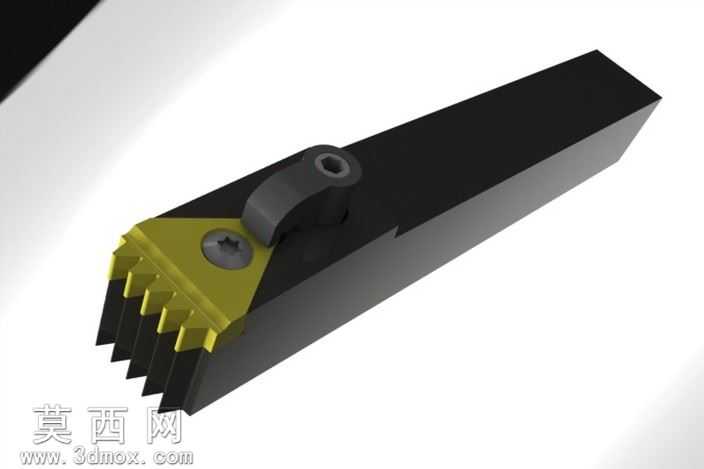

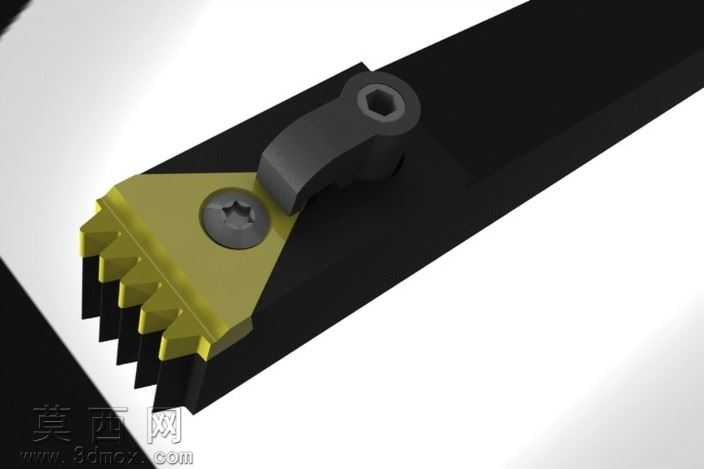

本模型为95度主偏角数控外圆车刀杆的三维建模作品，建模过程严格遵循机夹可转位车刀的实际生产结构标准，完整还原了刀具各部件的装配关系与尺寸逻辑。建模阶段首先以刀杆基体为核心基准，采用拉伸、切除等基础特征构建长方体刀杆主体，针对刀杆头部的刀片定位槽，通过精准的草图约束绘制出与三角形可转位刀片匹配的定位基面，保证刀片安装后主切削刃的95度主偏角角度精度，同时预留出压板组件的安装空间。夹紧结构部分，建模者还原了杠杆式压板的完整形态，对压板的回转销轴孔、压紧凸台、避让切削区域的曲面结构做了精细化处理，销轴零件采用同轴度约束与刀杆、压板完成虚拟装配，还原真实刀具的夹紧动作逻辑，确保刀片装夹后无多余自由度，符合切削加工的装夹刚性要求。刀片部分的建模还原了可转位刀片的断屑槽结构、中心定位孔以及切削刃的倒角细节，通过材质区分设置，刀杆主体赋予哑光发黑的合金钢材质，表面做细微的磨砂纹理处理还原硬质合金刀杆的表面质感，压板与销轴赋予调质钢的金属光泽材质，刀片部分则赋予硬质合金的浅金色金属材质，同时在刀片切削刃处做细微的高光处理，突出切削部位的结构特征。渲染阶段采用柔和的工业产品打光方案，主光源从斜上方投射，清晰展现刀杆头部的结构层次，辅助光源补光消除结构死角的暗部阴影，背景采用低饱和度的深灰色调，突出刀具本身的金属质感与结构细节。设计思路上，该模型完全贴合数控车床外圆车削的实际使用需求，95度主偏角的设计适配台阶轴、外圆面的精加工与半精加工场景，可转位刀片的结构设计还原了快换刀具的实用特性，各部件的装配间隙、定位尺寸均参考实际刀具的行业标准设置，既可以作为数控刀具教学的三维演示素材，也能够为刀具设计、工装选型提供直观的三维结构参考，模型完整保留了各特征的建模历史，可根据实际使用需求调整刀杆截面尺寸、刀片规格、夹紧结构形式，适配不同型号的数控车床装夹要求。
