球形多刀片可转位铣削刀具结构设计

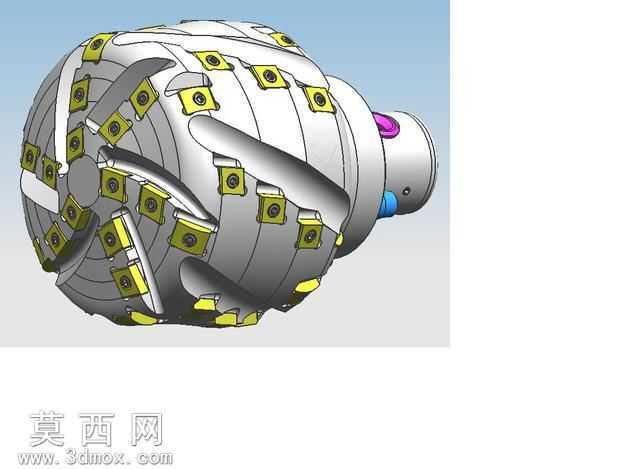

本模型为一款特殊结构的球形多刃铣削工具，整体采用三维参数化建模完成，从刀体基体、可转位刀片、锁紧组件到连接柄部均完成了全细节的结构还原。建模过程中首先完成球形刀体的曲面构建，依据球面切削的轨迹分布规律，在球头曲面及相邻柱面区域规划了多组螺旋排布的刀片安装位，每一处安装位都精准设计了定位槽、锁紧螺钉孔的结构，保证刀片安装后具备统一的切削角度与跳动精度。模型中所有可转位刀片均采用硬质合金材质的视觉表现，刀体基体为合金结构钢的金属质感，锁紧螺钉、定位销等标准件也按照机械设计标准完成建模，连接柄部的冷却通道、定位卡口、锁紧环等细节均完整呈现，不同功能部件采用差异化的材质渲染区分，刀片的硬质合金黄、刀体的金属银灰、密封件的工程塑料紫与蓝形成清晰的视觉层次，便于直观识别各部分结构。设计思路上，这款铣削工具突破了传统球头铣刀的刀片排布方式，采用多螺旋线交错排布的多刃设计，能够在曲面铣削加工过程中实现更平稳的切削接触，减少单刃切削负载，同时可转位刀片的设计能够在刀片磨损后快速更换，无需重新对刀，大幅提升加工效率；球形刀头的轮廓设计适配复杂曲面的精加工与半精加工需求，交错排布的刃口能够有效分散切削力，降低加工过程中的振动，提升加工表面质量。模型在结构设计上充分考虑了实际加工中的装配需求，所有刀片安装位的定位基准统一，锁紧结构隐藏在刀体内部避免切削干涉，柄部采用标准机床接口设计，能够适配主流的数控加工中心主轴，冷却通道的设计能够将切削液直接输送到切削区域，有效降低切削温度延长刀片使用寿命。整体建模过程严格遵循机械加工刀具的设计规范，所有配合面的公差、安装结构的尺寸均参考行业通用标准设定，渲染阶段采用工业级产品渲染参数，金属材质的反光、硬质合金的磨砂质感、密封件的橡胶质感都得到了真实还原，完整呈现了这款特殊铣削工具的结构特点与设计优势。
