PCLNR12特殊结构数控车刀杆三维设计

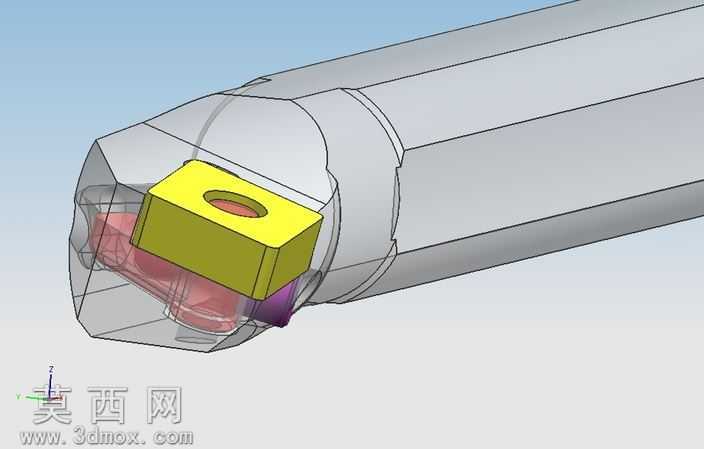

本作品为特殊规格PCLNR12型机夹式数控车刀杆三维建模成果，建模过程依托专业三维CAD软件完成，整体采用自顶向下的参数化设计思路，严格遵循数控车刀的装夹标准与切削工况需求搭建模型结构。建模阶段首先完成刀杆基体的轮廓构建，依据内孔/外圆车削的刀体受力特性设计杆身的阶梯轴结构，对刀头部位的装夹槽、压板定位孔、刀片支撑面做了精准的尺寸约束，确保各配合面的形位公差符合实际加工装配要求，刀片槽的定位角度严格匹配PCLN系列刀具的95度主偏角切削参数，保证模型可直接用于后续的工程图导出与加工模拟。模型采用半透明可视化处理展示内部装配关系，可清晰观察到刀片、压紧压板、定位销与刀杆基体的装配层级：黄色压紧部件采用硬质合金对应的金属材质渲染，还原压板的高强度压紧特性；红色刀片部分采用涂层硬质合金材质表现，模拟切削刀片的耐磨属性；刀杆基体采用合金钢材质渲染，表面做了哑光金属质感处理，还原实际刀杆的表面处理工艺效果。结构设计上针对特殊加工工况做了优化，调整了刀头部位的避让空间，可满足常规PCLNR12刀杆无法适配的窄空间、异形面车削需求，压紧结构采用杠杆式压紧的变体设计，既保证刀片装夹的稳定性，又简化了换刀操作的结构空间。渲染阶段采用工作室光照环境，对刀头切削部位做了重点光影突出，通过半透明显示效果直观呈现内部装夹结构的配合关系，无需拆解模型即可清晰观察各零件的装配位置与配合间隙，模型各零件间均做了干涉检查，确保无结构冲突，所有配合尺寸均符合刀具行业的通用标准，可用于刀具设计验证、教学演示、加工工艺模拟等场景，完整还原了特殊型机夹车刀的结构特征与设计逻辑。
