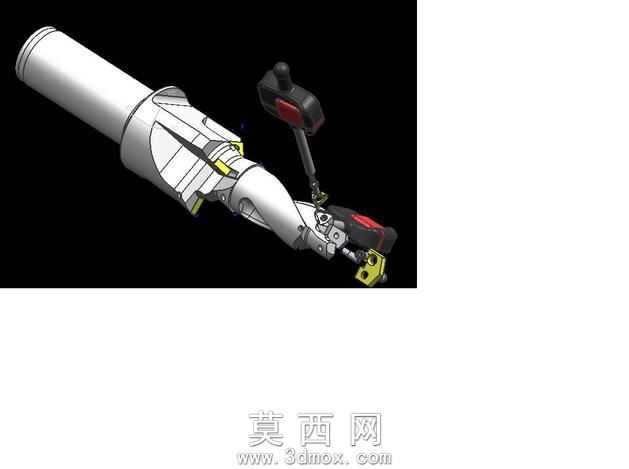

特殊钻井作业井下工具组合结构设计

本模型采用三维参数化建模方式完成特殊钻井现场作业工具组合的全结构还原，建模过程中首先依据井下钻井工具的实际工程尺寸，对核心钻具主体进行基准定位，通过拉伸、旋转、扫掠等基础特征命令构建钻具的主体柱形结构，针对钻具表面的导向翼肋、切削槽、密封台阶等异形结构，采用曲面裁剪、布尔运算、倒角圆角等细节处理命令完成高精度还原，保证各部件的装配公差符合实际井下工具的设计规范。配套的操作工具部分，分别对扭矩扳手、调节手柄、锁紧组件等附属部件进行独立建模，还原了手柄处的防滑纹理、调节端的卡扣结构、工具头部的咬合齿形等细节，各活动部件之间保留了符合实际操作逻辑的运动自由度，可直观展示工具的装配关系与操作方式。材质渲染阶段，针对钻具主体的合金钢结构，赋予高硬度金属材质，调整金属粗糙度、反射率参数还原井下工具经过表面处理后的哑光金属质感，对工具手柄的防滑包覆部分赋予橡胶类材质，添加细微的凹凸纹理模拟实际握持部位的防滑结构，对切削刃、咬合齿等工作部位适当提高材质反光度，突出其高硬度耐磨的材质特性。场景搭建采用深色纯色背景，通过三点布光方案突出模型的结构轮廓，主光源从侧上方照射凸显钻具表面的结构层次，辅助光源补光消除暗部死黑，轮廓光勾勒模型边缘提升整体立体感，渲染输出时开启环境光遮蔽效果，强化各部件装配缝隙处的阴影表现，让整体结构的层次感更加清晰。设计过程中充分考虑钻井现场的实际作业需求，各工具部件的尺寸比例、连接结构均参照现场实际应用的工具参数设置，既还原了特殊钻井作业中工具组合的真实形态，也可用于钻井作业培训、工具结构演示等场景，帮助相关人员直观理解井下工具的组成结构与操作逻辑，模型各部件均为可编辑参数化特征，后续可根据不同规格的钻井工具参数进行快速调整修改，适配不同的钻井工况展示需求。
