户外狩猎直柄猎刀结构设计

项目分类:3D模型 发布时间:2021-08-09 ID:224187
  • 户外狩猎直柄猎刀结构设计
  • 户外狩猎直柄猎刀结构设计
  • 户外狩猎直柄猎刀结构设计

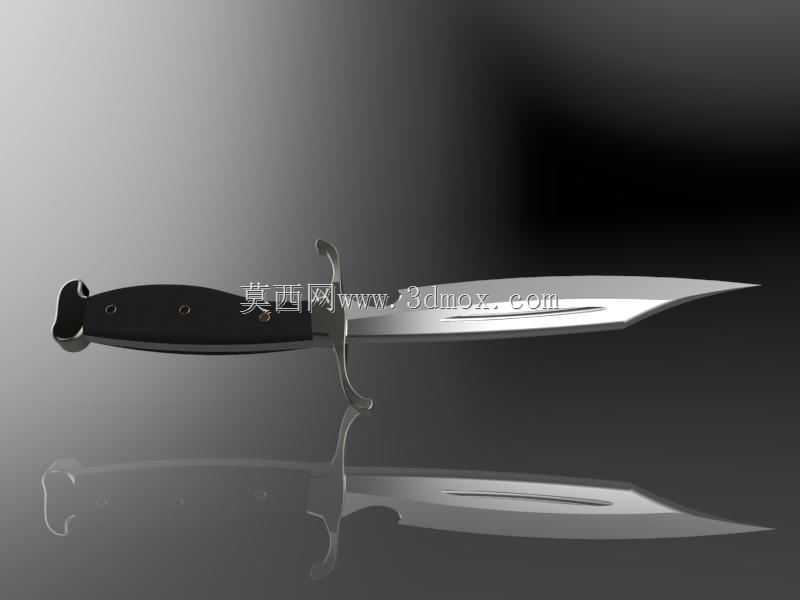

该猎刀结构围绕野外狩猎与户外作业的实际使用需求展开,整体采用直刀固定刃布局,避免折叠结构在高强度劈砍、穿刺时出现锁止失效风险。刀刃部分采用上扬式刀尖弧线,刀尖角度控制在较小范围内,兼顾穿刺猎物时的穿透力与切削兽皮、分割肉块时的刃口利用率;刀身靠近护手处设置加宽刀腹,切削行程更长,处理猎物肢体时可减少反复进刀次数。

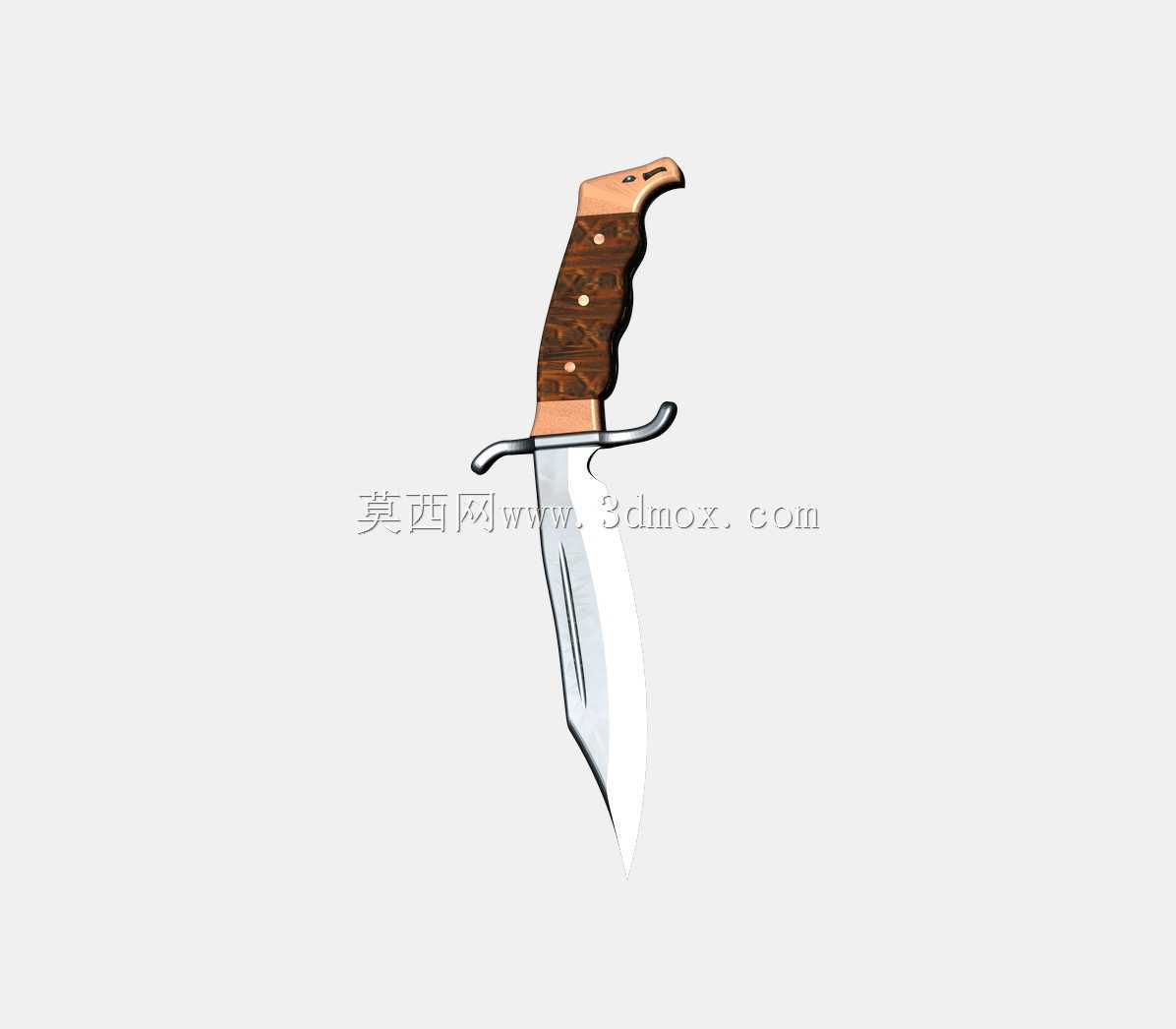

护手位于刀柄与刀身之间,向两侧对称延伸形成凸起挡边,当手部沾有血液或油脂发力前滑时,可阻挡手掌触及刃部,降低操作误伤概率。护手与刀身采用一体化受力过渡,避免分体式护手在大力劈刺时出现松动或断裂。刀柄采用符合人体工学的弯曲轮廓,柄身设置多道防滑凹槽并搭配贴片结构,贴片表面的凹凸纹理可在湿手、戴薄手套状态下提供足够握持摩擦力;柄尾略微上翘,形成尾部挡沿,防止刀具在穿刺发力时从手中向后滑脱。

从安装边界看,刀身根部延伸出全龙骨式柄芯,贯穿整个刀柄内部,两侧贴片通过紧固件与柄芯贴合固定,整体受力路径从刀尖连续传递至柄尾,相比半龙骨结构能承受更大的侧向弯矩。刀柄截面为近似椭圆的非圆形轮廓,可防止刀具在掌中转动,保证刀刃朝向始终可控。

在实际应用场景中,这类刀具除用于狩猎过程中的猎物处理,也可承担野外营地搭建时的绳索切割、枝条修整、食物预处理等任务。设计时需重点控制整体重心位置,使重心落在护手附近,兼顾刀尖穿刺的指向性与长时间握持的平衡性;刀刃厚度从刀脊向刃口逐步递减,既保证刀身整体刚性,又让刃口具备足够的锋利度。刀柄长度需覆盖成年用户完整握持范围,护手外伸尺寸则以不影响切削动作、同时能有效阻挡手掌前滑为边界。各部件之间的过渡圆角可减少应力集中,贴片与龙骨的贴合面需保证平整,避免使用中出现积液、积污而影响握持稳定性。
