仿生网格钛合金矩形限位止挡结构

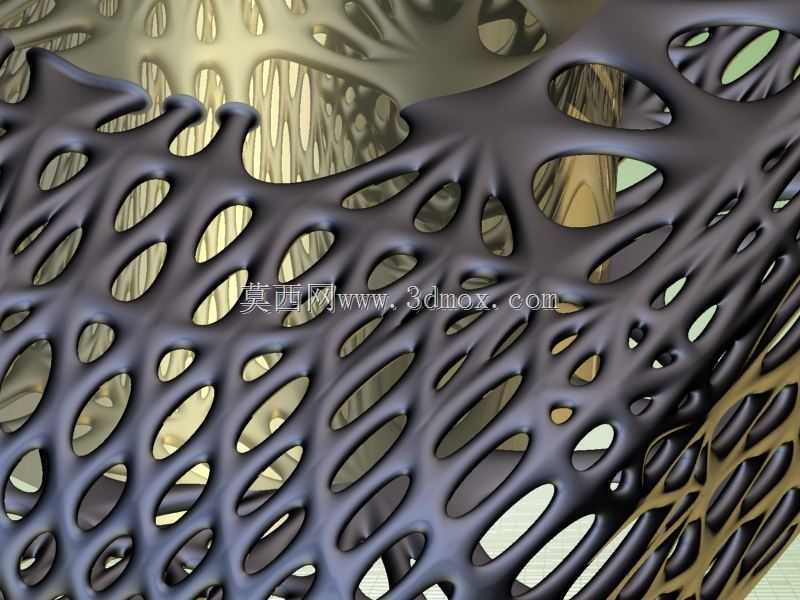

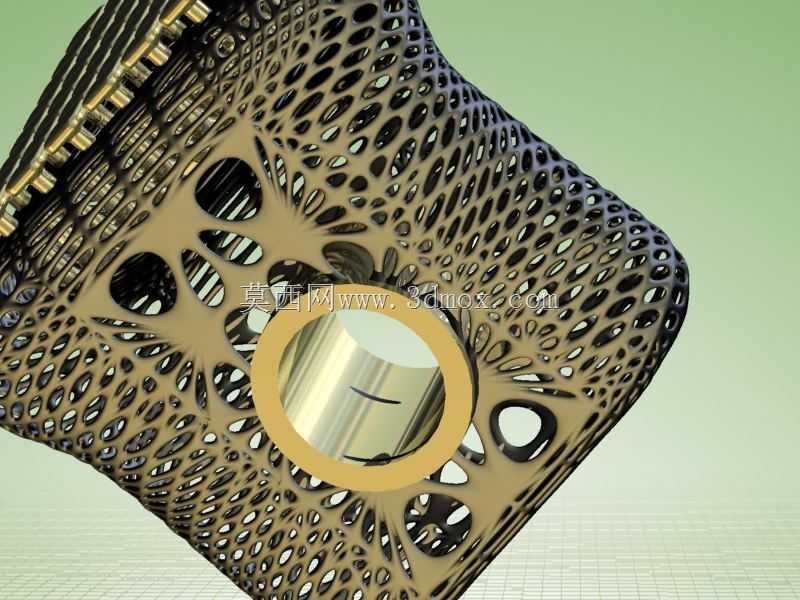

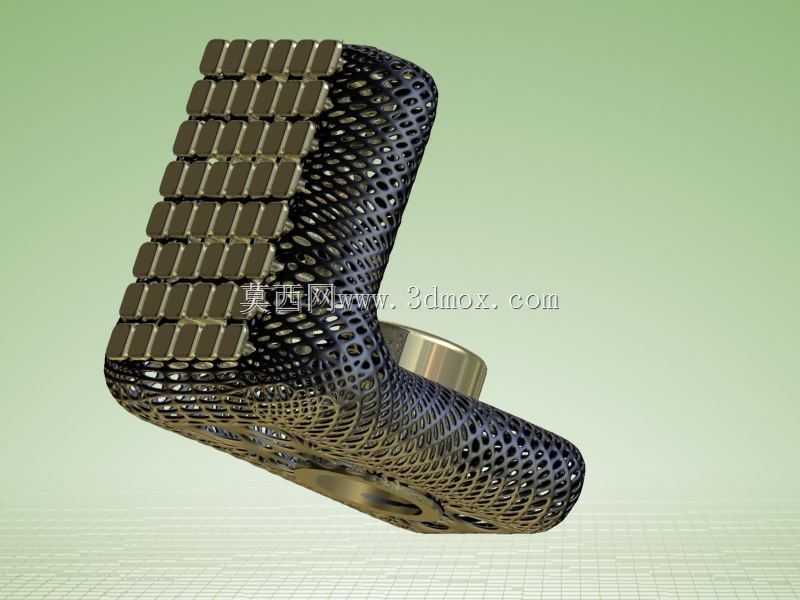

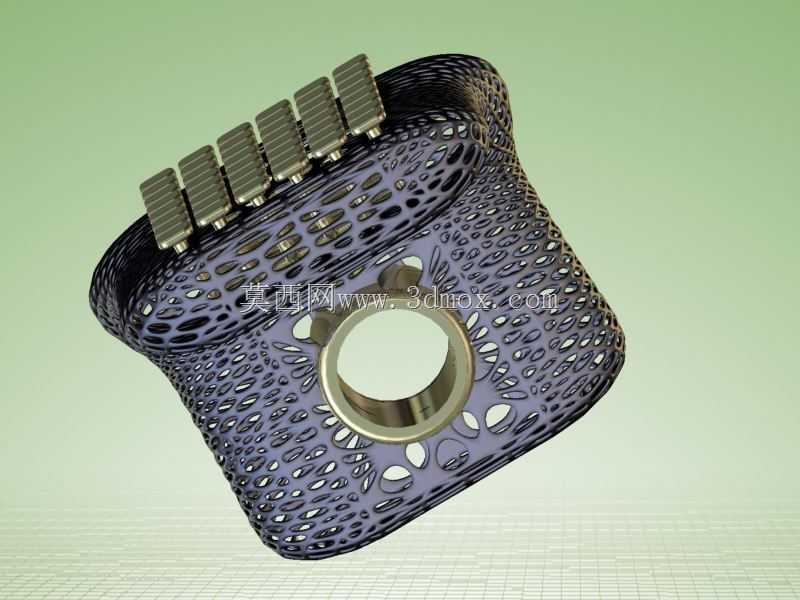

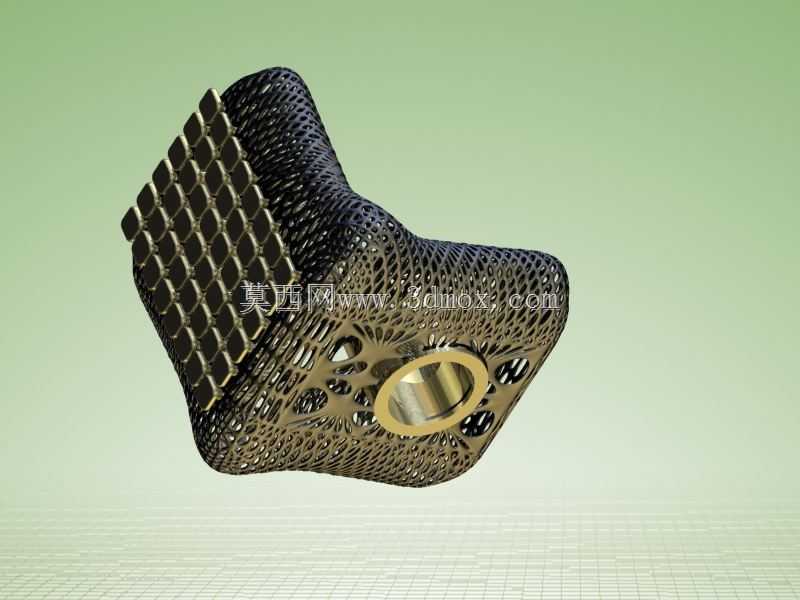

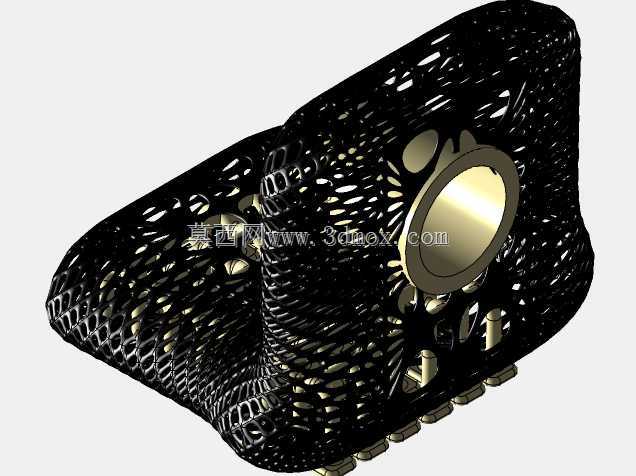

该止挡件的核心使用场景集中在需要硬限位与重复定位的工装夹具、自动化输送线挡停工位以及精密装配台边界位置。实际工况中，它通常承担两类作用：一是在直线运动末端吸收残余冲击，防止运动件越程；二是作为定位基准面，为工件托盘或夹具提供可重复的停靠边界。设计时没有采用传统实心块体，而是把主体拆成外部承力壳、内部网格填充和中心衬套三个功能区。外部承力壳负责维持整体轮廓并传递接触载荷，网格区域用于在保证刚度的前提下削减材料用量，中心金属衬套则用于与销轴、螺栓或定位柱配合，避免多孔结构直接承受局部挤压。外形上保留矩形止挡的平直接触面，便于与标准型材、安装板或挡停支架贴合；非接触侧采用连续曲面过渡，可降低尖角处的应力集中。安装边界主要由中心孔位、底面贴合区域和侧向止挡面决定，中心衬套内径决定可穿入的紧固件规格，底面宽度影响支撑跨距，止挡面高度则决定与被挡件的有效接触范围。选型时需要先核对安装孔中心距与周边型材槽距是否一致，再确认止挡面高度能够覆盖运动件的接触高度，避免出现点接触或擦边。网格结构的优势在于比刚度较高，在同等重量下比实心铸件拥有更好的变形一致性；但它对局部冲击更敏感，因此接触面与安装孔周围都做了局部密实处理，把载荷从接触区逐步扩散到网格内部。曲面过渡区域并非单纯装饰，而是按照载荷传递路径布置，使侧向力能够绕过中心孔并分散到底部支撑面。对于需要频繁启停的工位，这种结构可以在减重的同时维持较稳定的止挡位置；对于有洁净或腐蚀要求的环境，钛合金材质也能减少表面锈蚀和涂层脱落风险。建模时应优先建立中心衬套与安装基准，再生成外部止挡面，最后填充网格并校验各区域壁厚，尤其要关注衬套与网格交接处的连续性，防止加工或受力时出现薄弱截面。
