差速器总成传动结构设计方案

项目分类:3D模型 发布时间:2021-08-09 ID:224274
  • 差速器总成传动结构设计方案
  • 差速器总成传动结构设计方案
  • 差速器总成传动结构设计方案
  • 差速器总成传动结构设计方案
  • 差速器总成传动结构设计方案
  • 差速器总成传动结构设计方案
  • 差速器总成传动结构设计方案
  • 差速器总成传动结构设计方案
  • 差速器总成传动结构设计方案
  • 差速器总成传动结构设计方案
  • 差速器总成传动结构设计方案
  • 差速器总成传动结构设计方案
  • 差速器总成传动结构设计方案
  • 差速器总成传动结构设计方案
  • 差速器总成传动结构设计方案
  • 差速器总成传动结构设计方案
  • 差速器总成传动结构设计方案
  • 差速器总成传动结构设计方案
  • 差速器总成传动结构设计方案
  • 差速器总成传动结构设计方案
  • 差速器总成传动结构设计方案

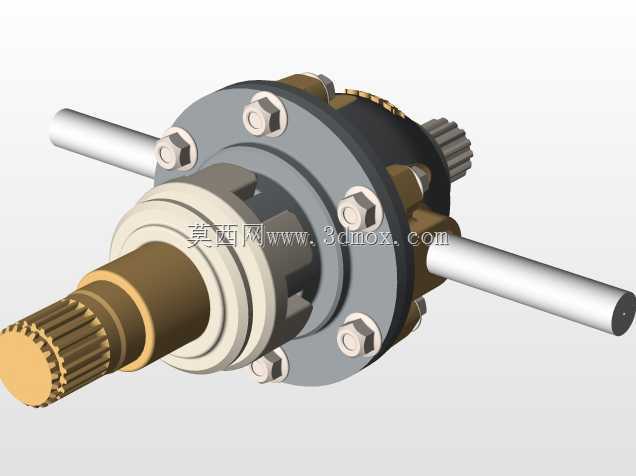

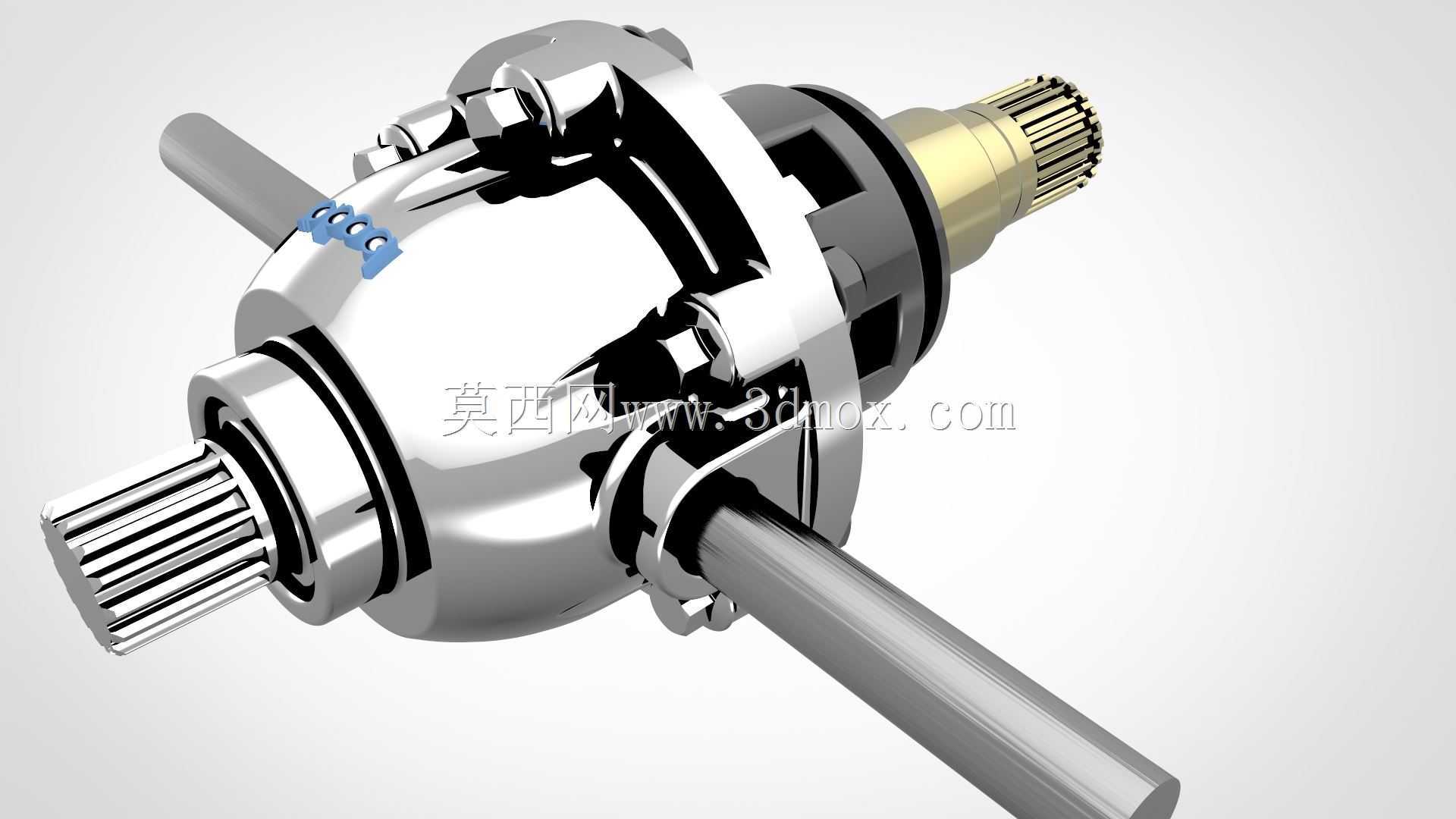

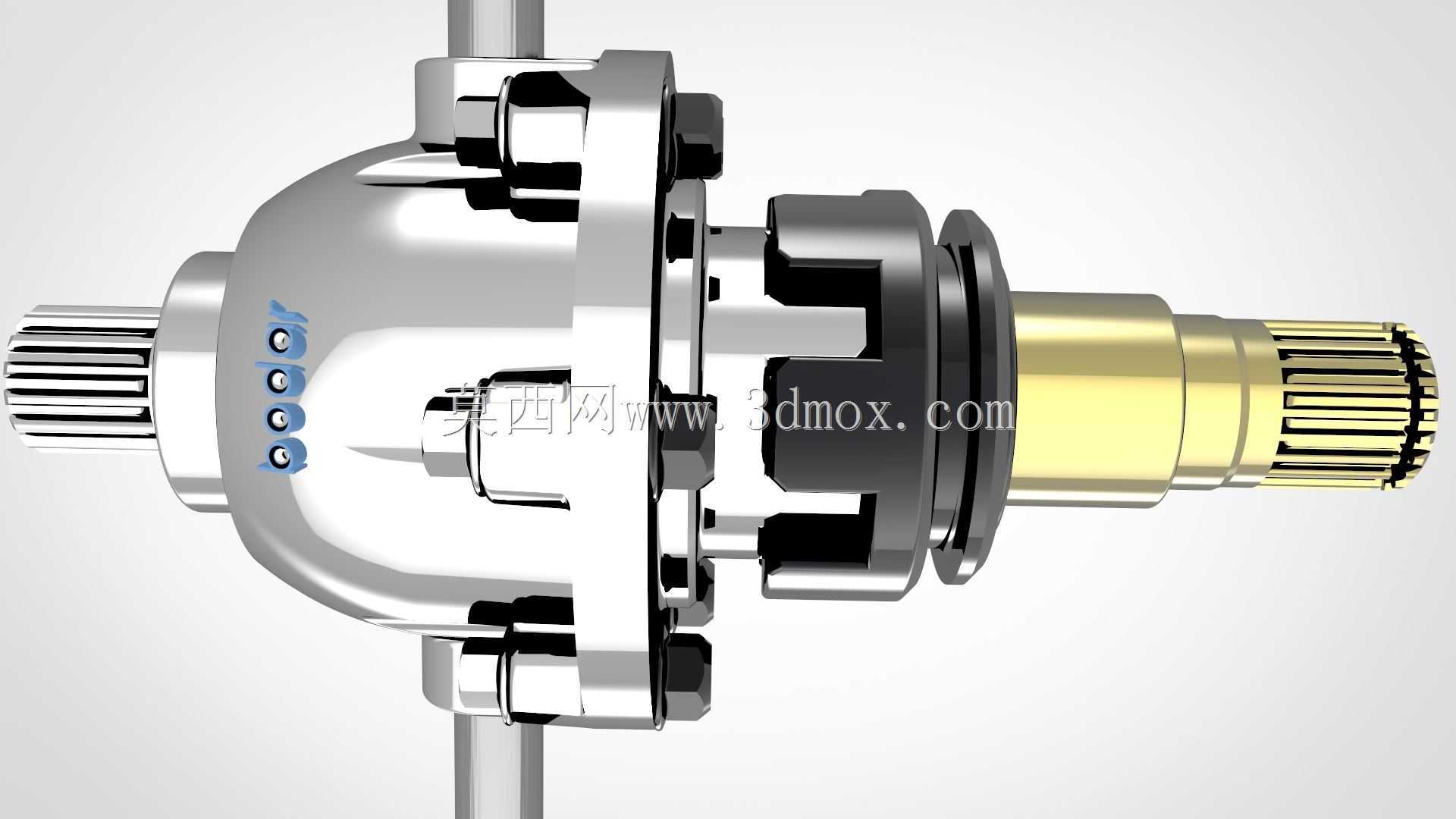

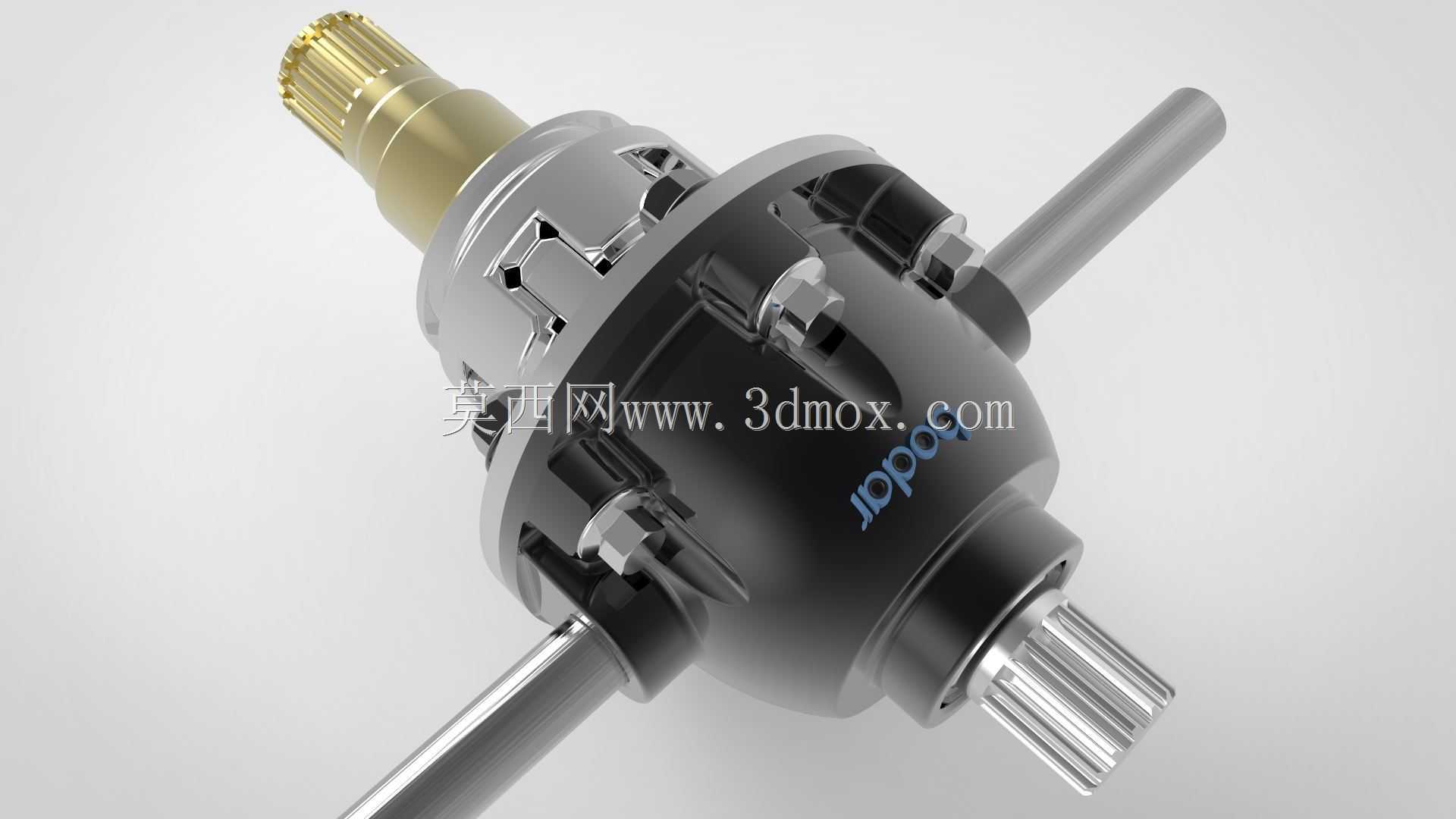

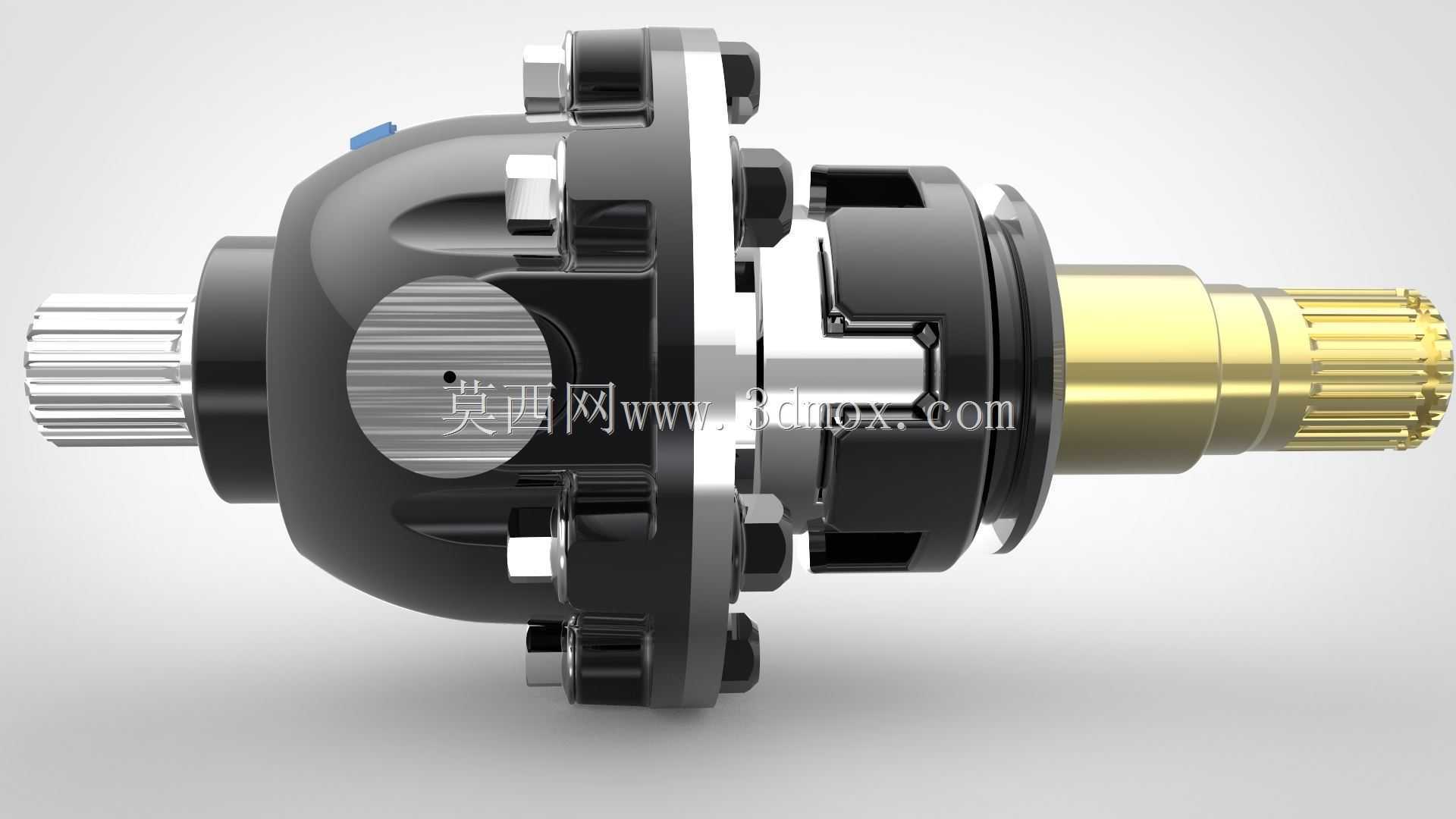

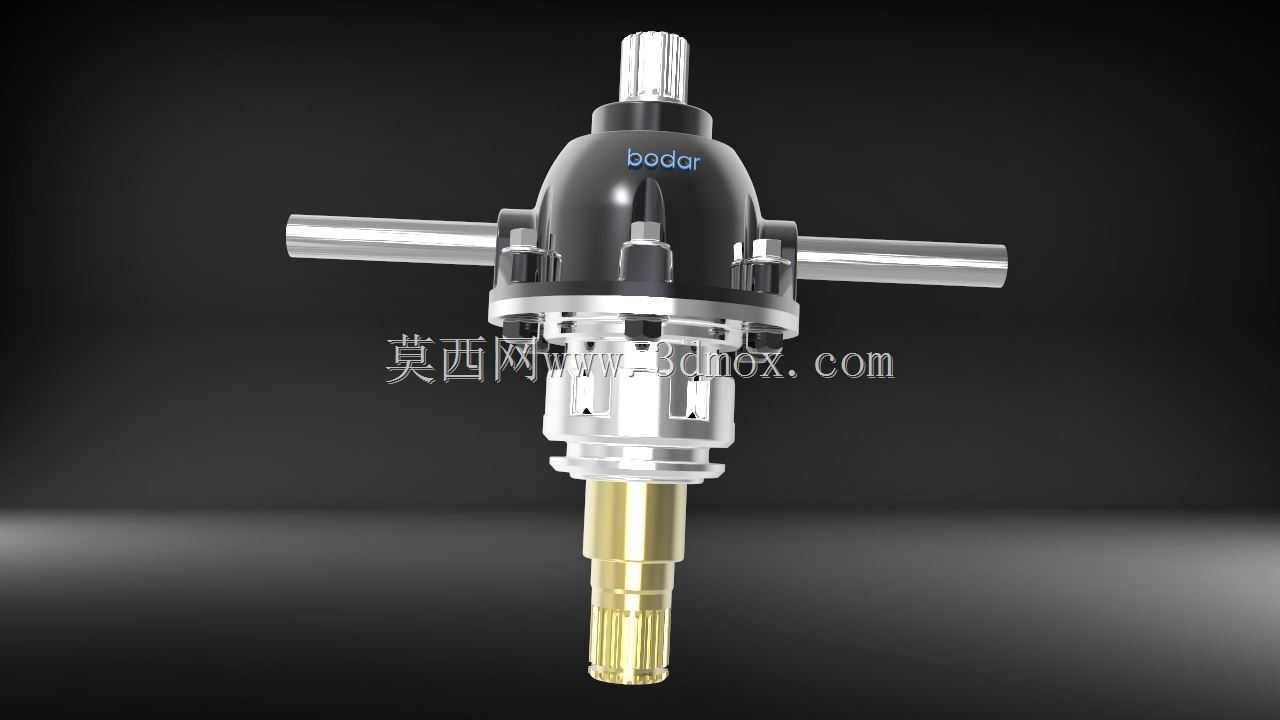

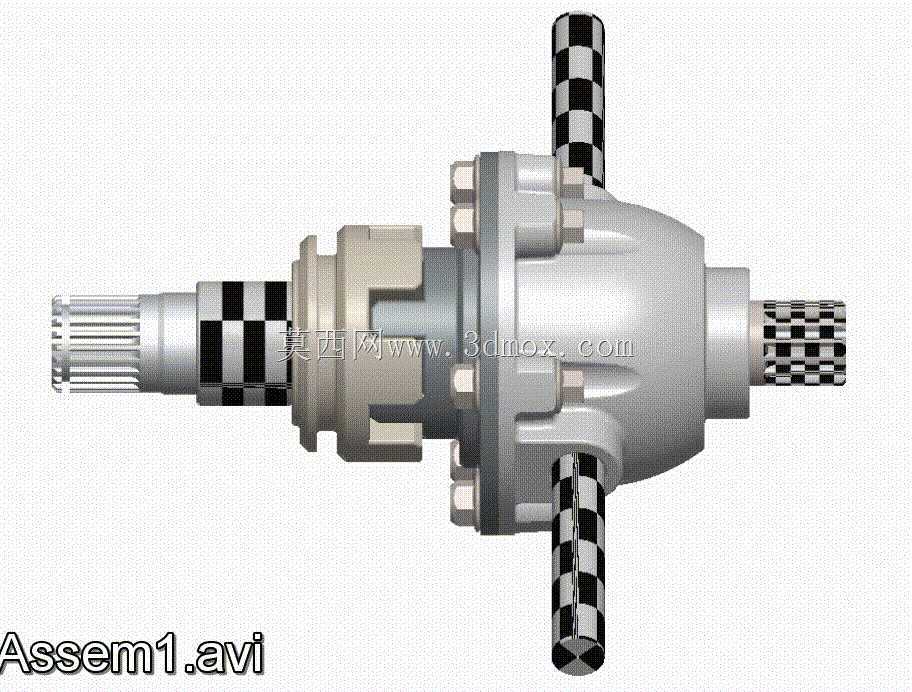

这套差速器总成的建模过程,最先要锚定的是整车底盘的安装边界。差速器壳体的外圆轮廓需要避让后桥主减腔的内壁,两侧半轴的伸出长度要匹配轮毂轴承的安装间距,输入轴的花键参数必须和主减速器从动齿轮的内花键完全契合,任何一处尺寸偏差都会导致装车时出现干涉。实际装车场景里,差速器布置在驱动桥中部,上方要预留桥壳的注油空间,下方要留出放油螺塞的操作余量,周边还要避开制动管路和车架横梁的走向,这些约束在建模初期就要通过基准面和边界轮廓提前锁定,不能等到细节结构完成后再反向调整。

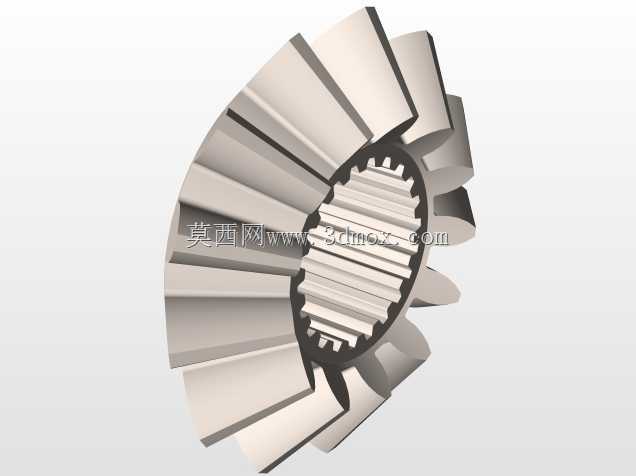

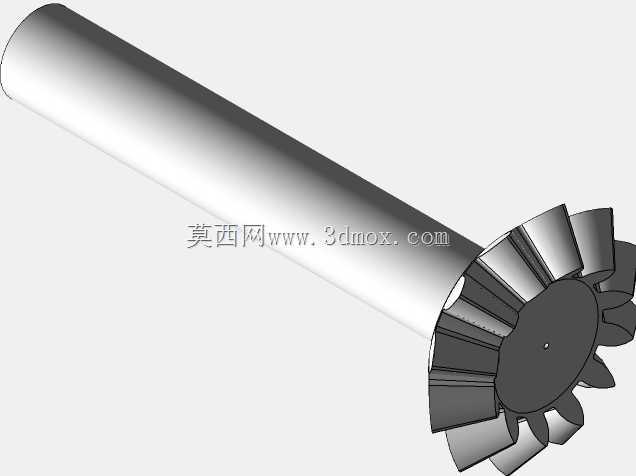

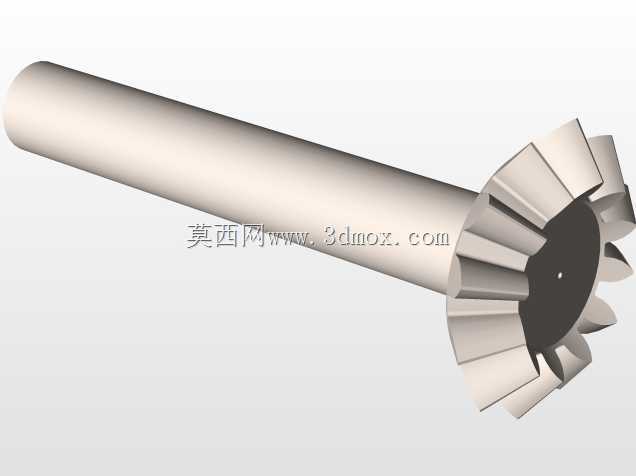

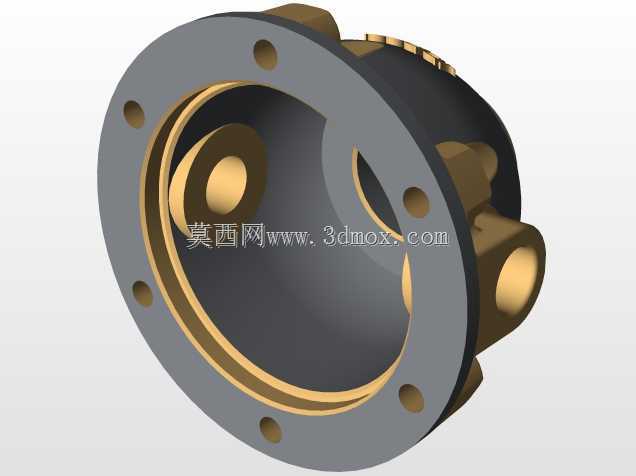

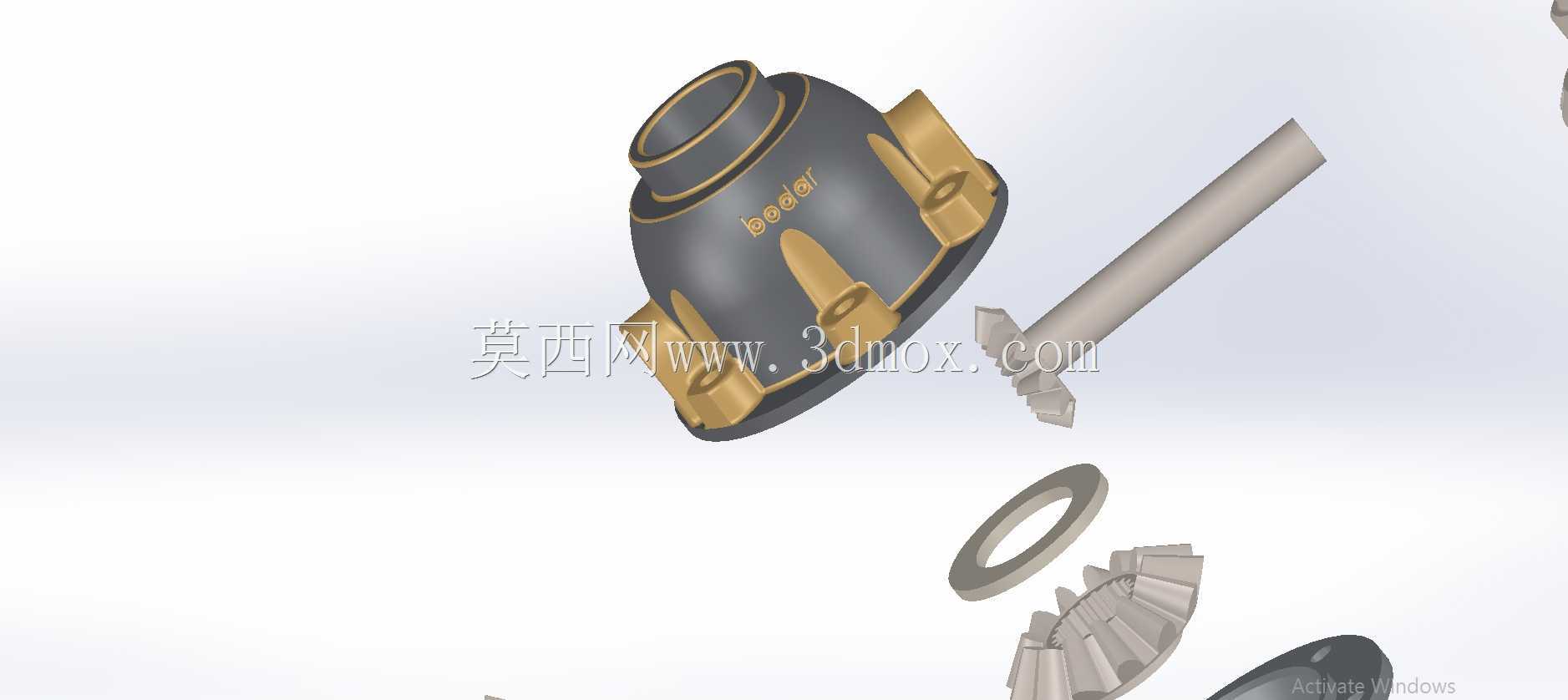

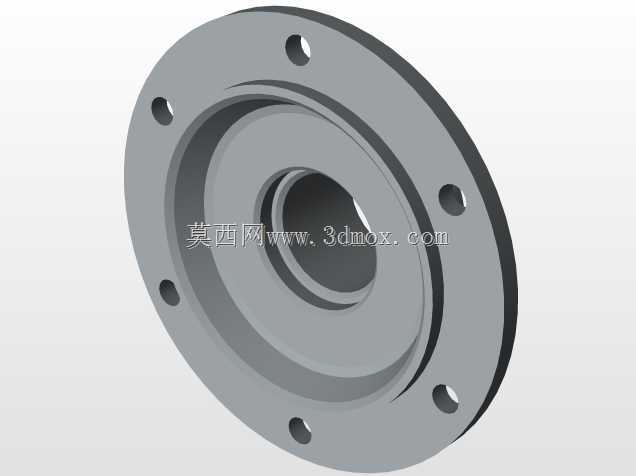

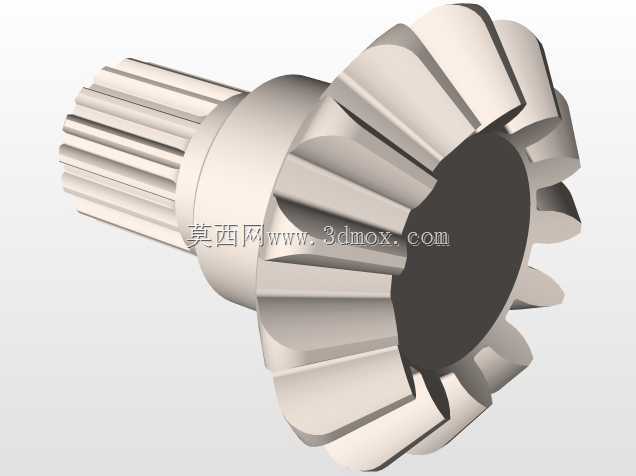

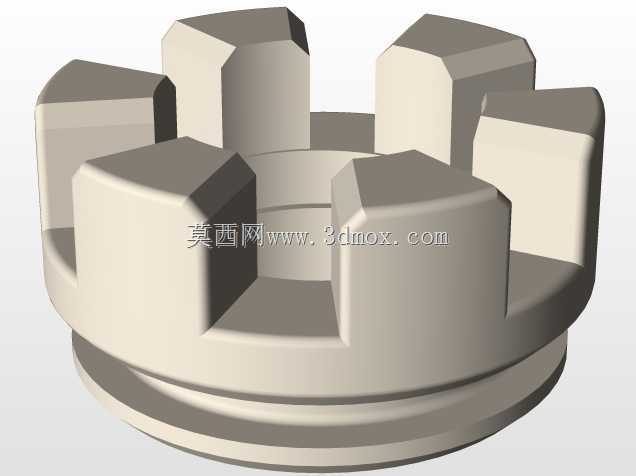

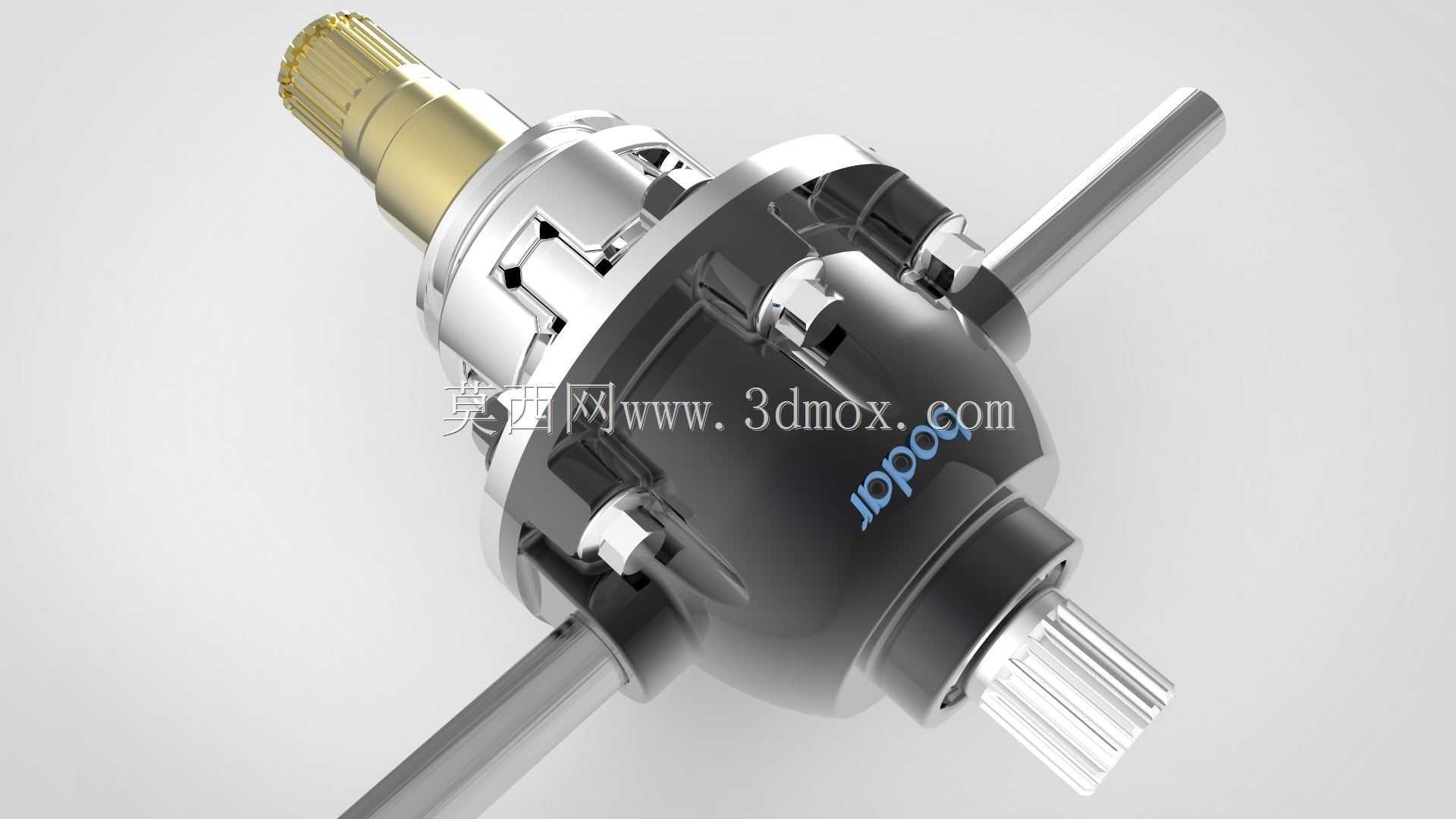

从功能实现角度看,差速器的核心作用是在车辆转弯或行驶在不平路面时,允许两侧驱动轮以不同转速转动,避免轮胎拖滑磨损。模型里的十字行星齿轮轴、四个行星锥齿轮、两个半轴锥齿轮的啮合间隙是设计重点,行星齿轮背面的球面垫片要和壳体内腔的球面座贴合,保证齿轮运转时能自动对中,半轴齿轮的端面垫片则用来调整啮合印痕,同时承受齿轮传动产生的轴向力。壳体采用剖分式结构,结合面的螺栓孔位置要均匀分布,保证合箱后密封可靠,内部的润滑油道要对准齿轮啮合区,让齿轮油能顺利进入摩擦表面,降低运转时的磨损和温升。

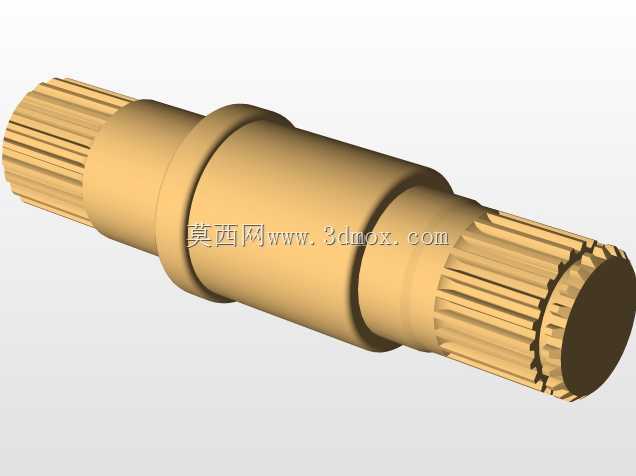

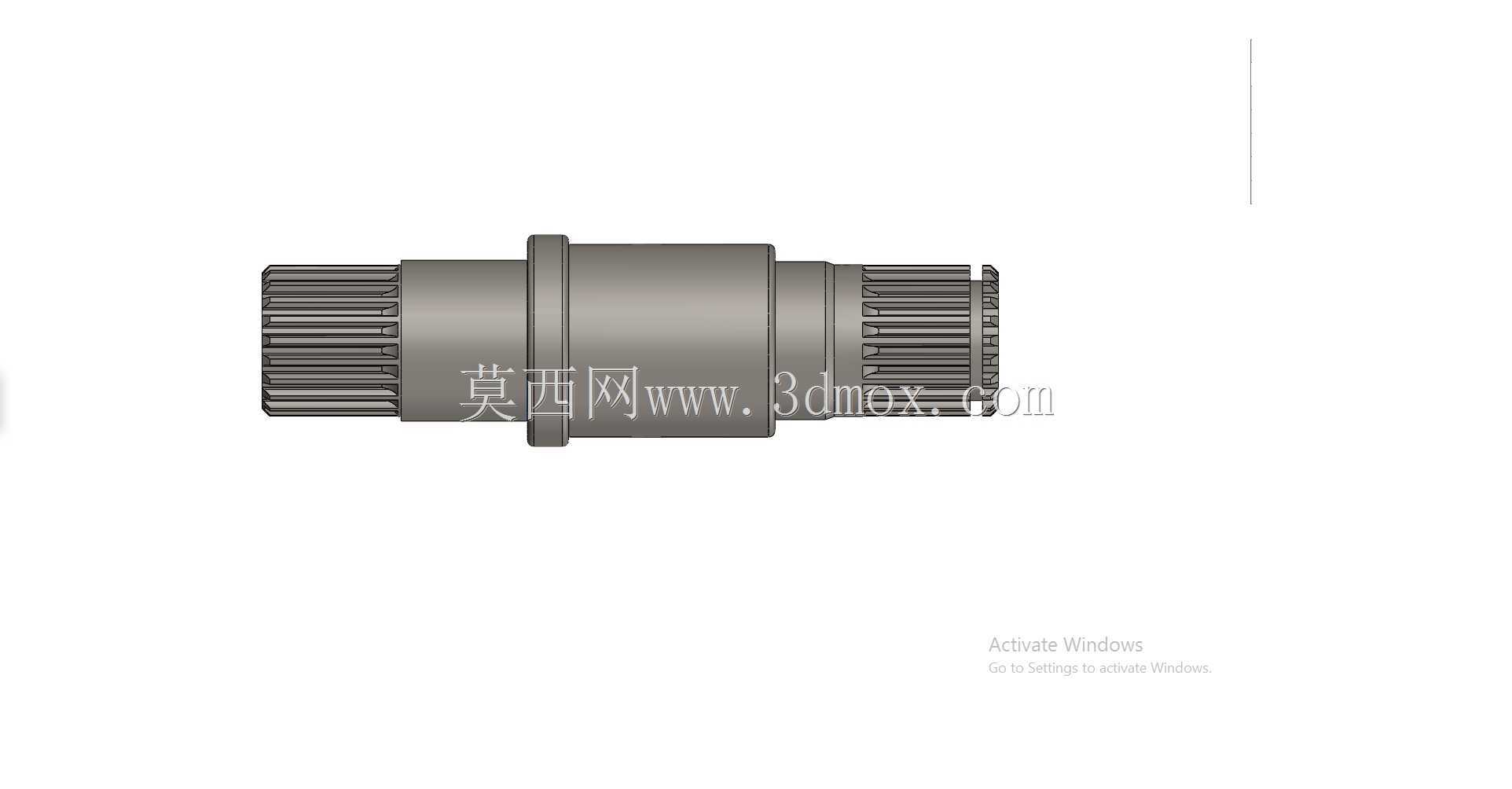

设计思路上没有追求过度复杂的外形,所有结构都围绕传动可靠性和装配便利性展开。输入轴端的渐开线花键采用定心精度高的齿侧定心方式,能保证动力传递的同轴度,减少高速运转时的振动。两侧半轴的花键长度要保证车轮跳动时,半轴齿轮不会从花键上脱出,同时还要留出适当的轴向窜动间隙,补偿桥壳受热产生的变形。壳体上的轴承安装位要标注严格的同轴度公差,保证两个圆锥滚子轴承的外圈受力均匀,延长轴承的使用寿命。

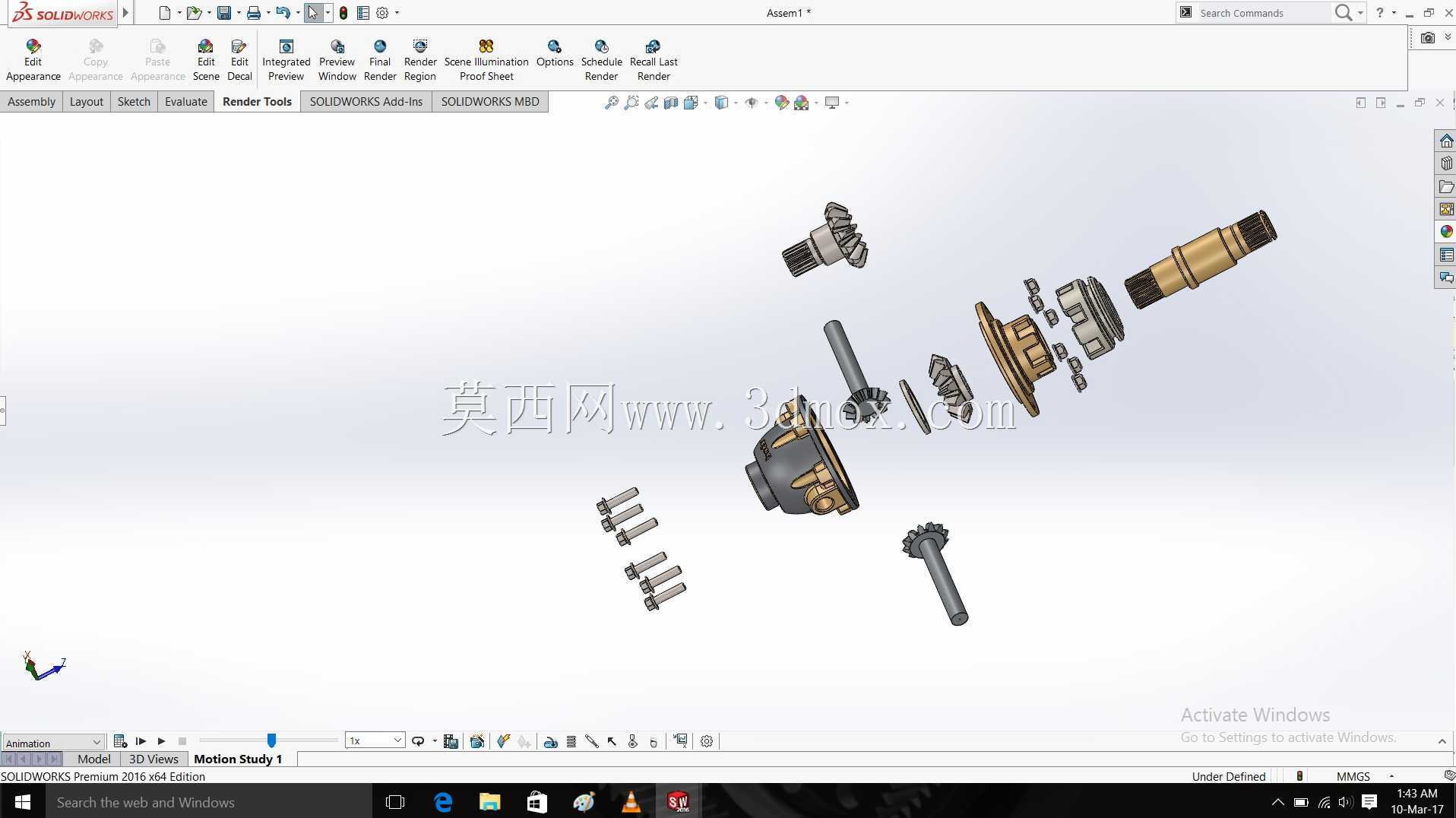

在整车匹配中,这套差速器还要和主减速器的速比适配,行星齿轮的齿数、半轴齿轮的齿数决定了差速器的内传动特性,需要根据车辆的满载轴荷、轮胎滚动半径、发动机最大扭矩来校核齿轮的接触强度和弯曲强度,避免在急加速或重载爬坡时出现轮齿断裂。模型里完整还原了每个零件的装配关系,包括垫片的厚度、卡环的安装位置、螺栓的拧紧空间,能直接用于后续的工程图导出和装配工艺模拟,也能作为底盘传动系统选型时的结构参考。
