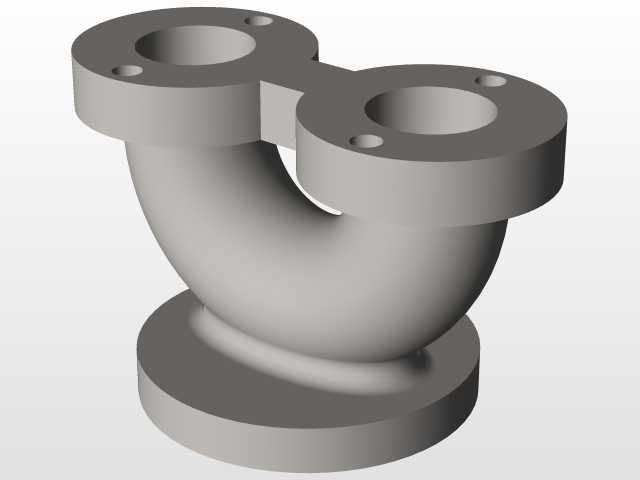

双法兰Y型三通流体管路连接铸件

　　这款Y型结构的管路连接件，主要应用在工业流体输送系统的管路分流、合流工位，常见于化工介质输送管网、暖通循环水系统、小型液压泵站的油路分支、洁净流体的管路换向场景，能够实现单路输入双路输出或者双路输入单路汇合的流体导向功能，相比直角三通的流阻更小，介质流经时的局部压力损失更低，适合对管路压降有严格要求的输送场景。从结构设计来看，底部为单法兰连接端，上部平行布置两个同规格法兰连接端，三个接口的流道通过平滑的弧形过渡段连通，没有直角转折的流道死角，既可以减少流体在腔体内的紊流产生，也能避免带颗粒介质在转角处堆积堵塞，长期输送含少量杂质的流体时也不容易出现积料卡滞的问题。法兰端的密封面采用平面加工设计，每个法兰盘上均匀布置螺栓过孔，

　　安装时可以配合密封垫片通过螺栓紧固实现端面密封，三个法兰的螺栓孔位置度在建模时严格按照管路安装的同轴度要求设置，避免现场安装时出现螺栓无法穿入、法兰面错位导致密封失效的问题。上部两个法兰之间设置了一体化的连接筋板，这个结构并非多余设计，在管路充压时，两个出口端会受到介质的反向推力，筋板可以将两个法兰端的受力相互传导抵消，减少法兰根部的应力集中，避免长期承压运行时出现根部开裂的问题，同时也能提升铸件整体的刚性，减少铸造冷却过程中的变形量。建模过程中，流道部分先通过扫掠命令构建出平滑的弧形流道曲面，再向外偏移出均匀的壁厚，保证整个承压壳体的壁厚一致，避免局部壁厚过薄导致承压能力不足，或者局部壁厚过厚出现铸造缩孔缺陷。

　　法兰盘的厚度根据公称压力等级设置，螺栓孔的孔径、孔位间距匹配常用的管路法兰标准，现场安装时不需要额外加工适配，可以直接和同规格的标准法兰对接。底部法兰的安装端面与上部两个法兰的端面平行度公差控制在合理范围内，安装后可以保证整个管件的受力均匀，不会因为端面倾斜导致密封垫片局部压溃泄漏。从安装边界来看，这款管件的整体外形轮廓紧凑，两个上法兰的中心距根据常用的管路并行间距设置，安装时不需要额外调整相邻管路的位置，底部法兰的中心到上部两个法兰中心的垂直高度适配常规管路的分层布置空间，不会和周边的管路支架、阀件产生安装干涉。流道的内径尺寸根据公称通径设置，和对接管路的通径保持一致，不会出现通径突变导致的流阻骤增问题，

　　弧形流道的转弯半径经过优化，既保证了介质流动的顺畅性，也控制了整体的外形尺寸，不会因为转弯半径过大导致安装空间占用过多。在实际选型应用中，这款管件适合输送常温的水、液压油、低腐蚀性化工介质等流体，配套的法兰密封垫片可以根据输送介质的特性选择橡胶垫、四氟垫或者金属缠绕垫，螺栓紧固时按照对角顺序逐步拧紧，保证法兰面的受力均匀，避免局部压力过大损坏法兰密封面。建模时对所有的尖角位置都做了圆角过渡处理，既符合铸造工艺的脱模要求，减少铸造时的应力集中，也能避免安装过程中尖锐边角划伤操作人员。法兰背面和流道壳体的连接位置设置了过渡圆角，减少这个位置的应力集中，在管路受到轻微振动时，这个位置不会因为应力突变出现疲劳裂纹。
