适配3D打印设备的分体式双轴承支撑组件

　　这套双轴承支撑组件主要面向桌面级FDM3D打印机的运动轴系改造与装机场景，针对常规单轴承支撑在长行程传动中出现的轴端跳动、高速运转震颤问题做了针对性结构优化，可直接适配多数采用光轴传动的XYZ轴运动模组，也可移植到小型数控雕刻机、桌面级点胶设备的同类轴系安装位。从实际装机使用角度看，这类双轴承支撑结构的核心作用是为传动光轴提供两个同轴度可控的回转支撑点，相比单轴承悬臂支撑结构，能将光轴在高速往复运动中的径向跳动量控制在更小范围内，避免运动过程中因轴系挠曲导致的打印层纹错位、传动卡顿等问题，尤其适配打印行程超过300mm的中大型桌面3D打印机，在长时间连续打印作业中能保持更稳定的运动精度。

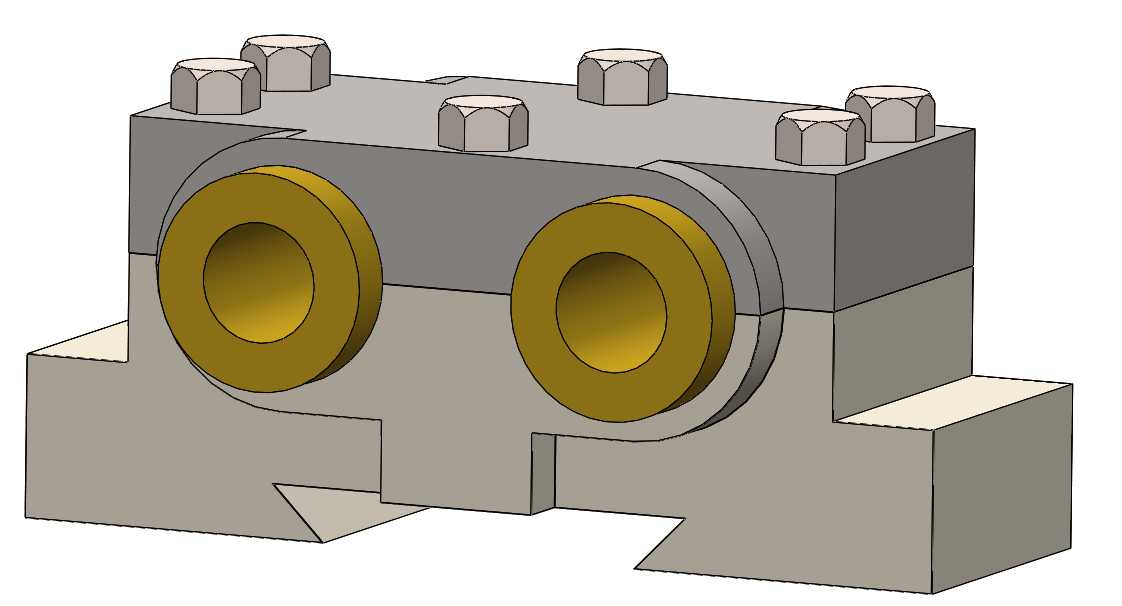

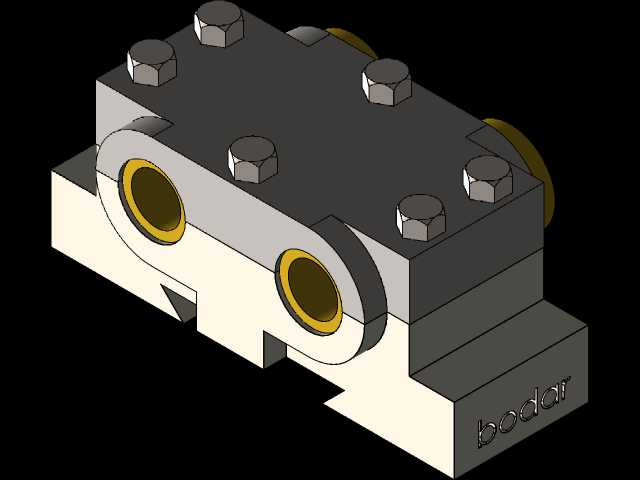

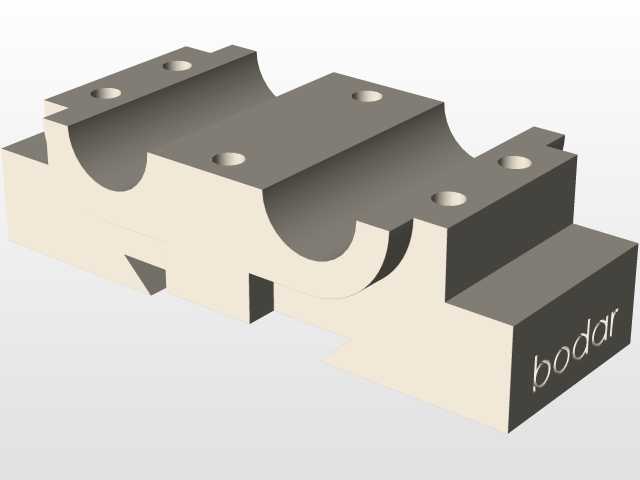

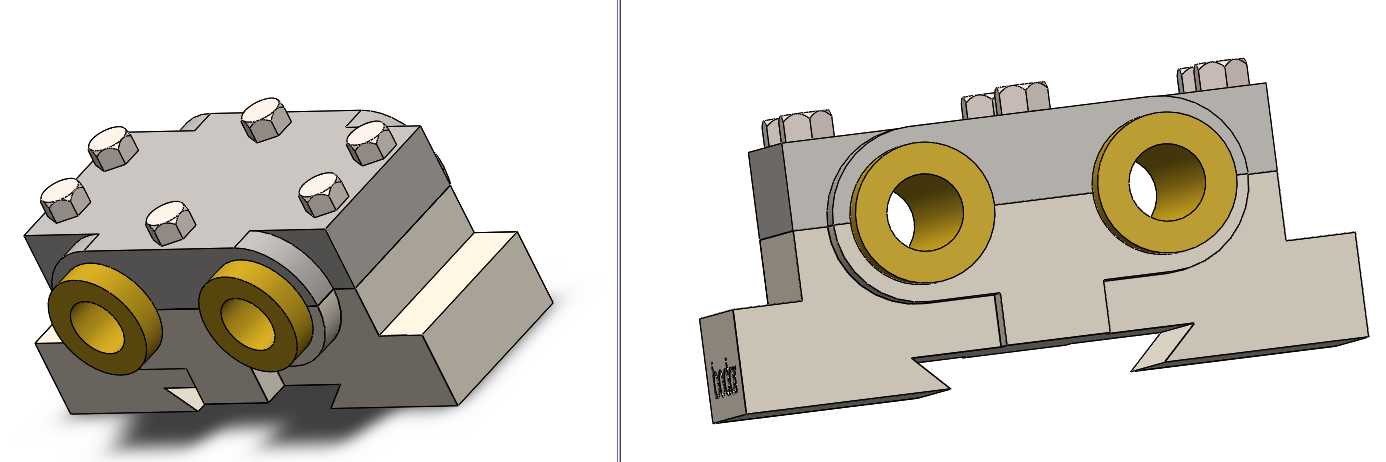

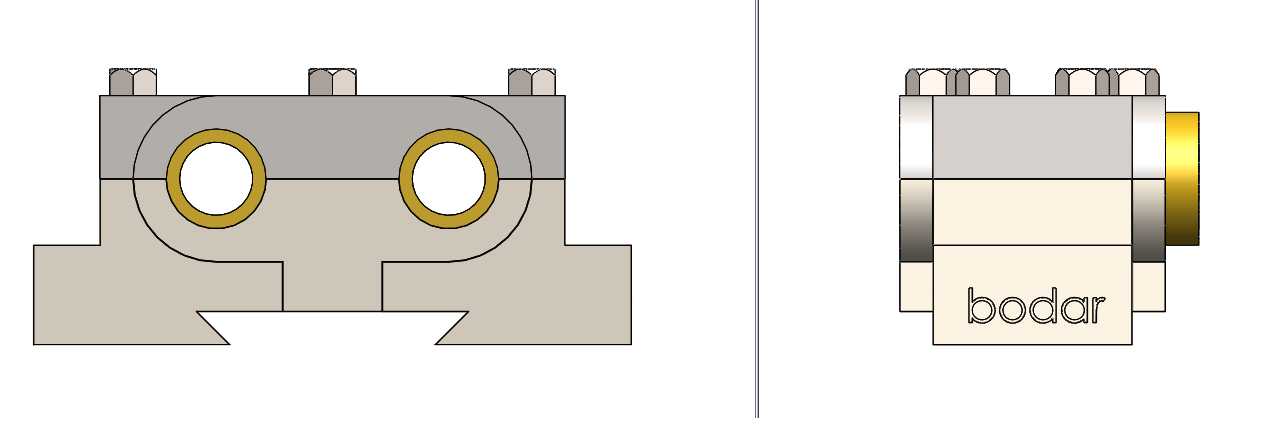

　　结构设计上采用了上下分体式的夹装结构，上下两个轴承座本体通过内六角圆柱头螺钉实现锁紧，安装时不需要从光轴端部穿入，可直接在光轴的任意目标位置完成夹装固定，大幅降低了轴系装配、后期维护的拆装难度，不需要拆解整根传动轴的两端同步轮、限位块等附件就能完成轴承座的位置调整或更换。两个轴承安装孔采用一次装夹同轴加工的设计思路，建模时严格保证两个孔的同轴度公差在0.02mm以内，避免因安装孔不同心导致轴承卡滞、运转阻力增大的问题；轴承孔内侧设计有适配标准微型轴承的限位台阶，装配时轴承外圈可直接抵靠台阶实现轴向定位，不需要额外加装轴用挡圈或者端盖，简化了装配工序。夹装面的内侧做了与轴承外圈弧度匹配的半圆槽，上下合模后刚好完整包裹轴承外圈，避免锁紧螺钉时压偏轴承外圈导致的预紧力不均问题。

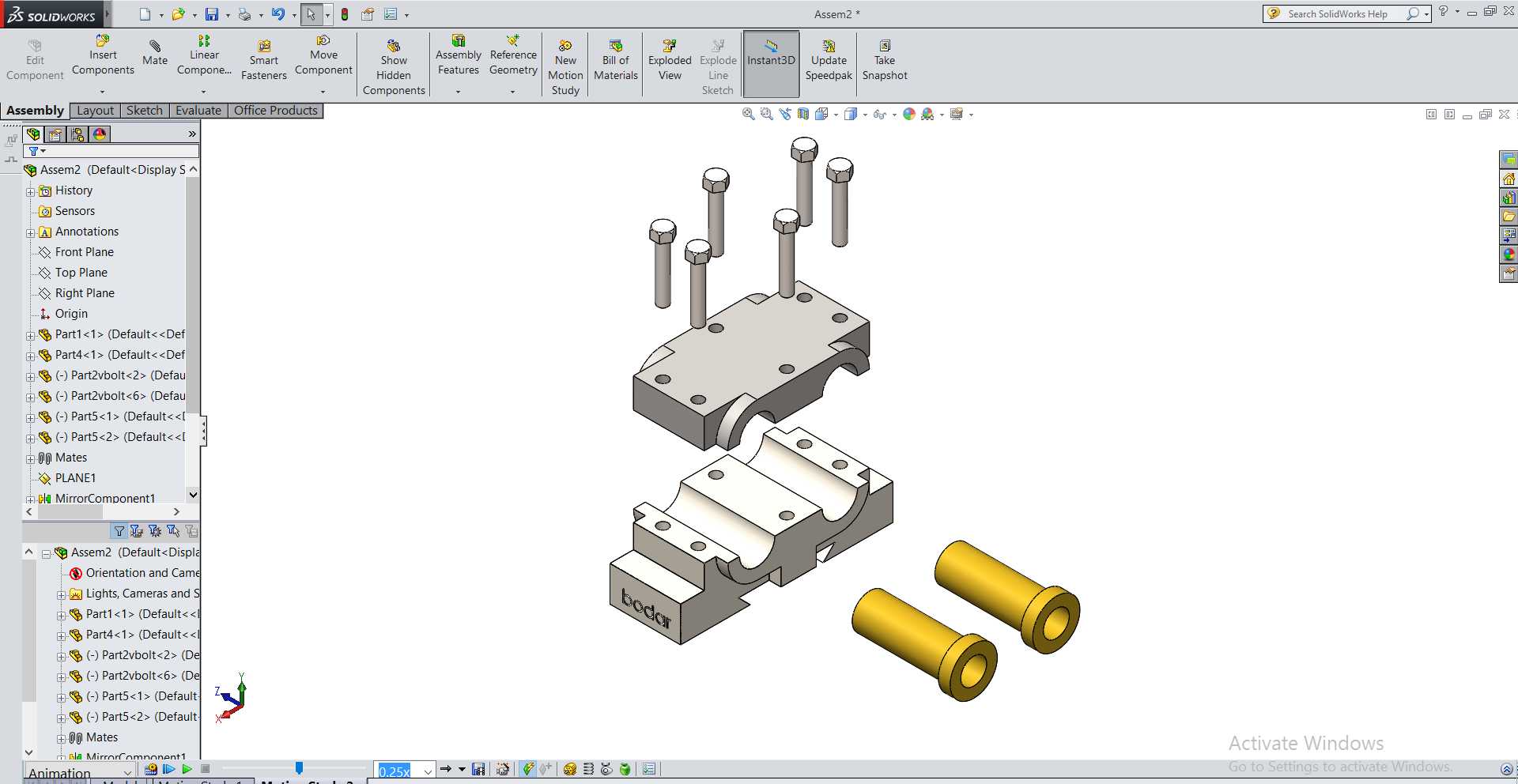

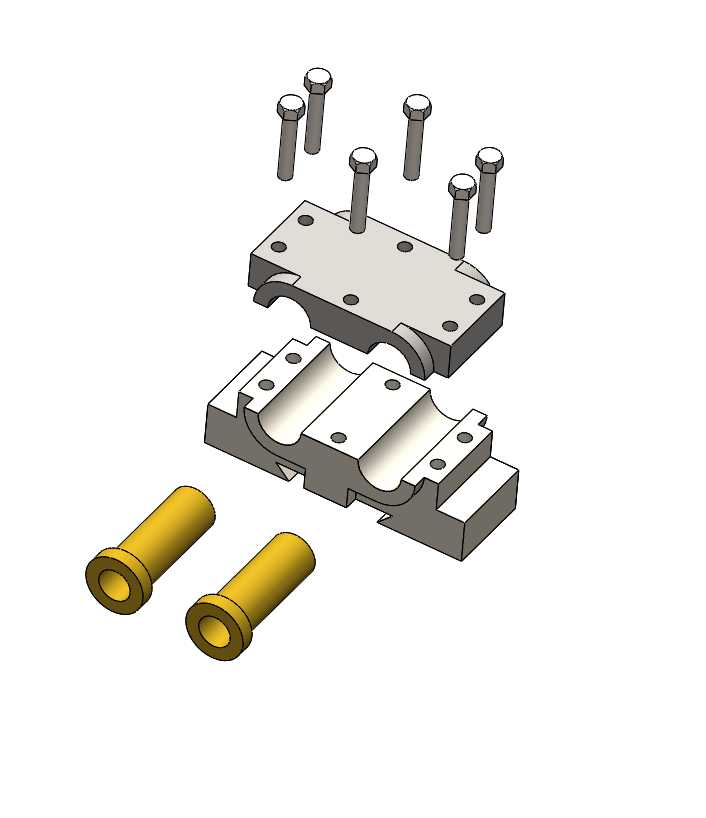

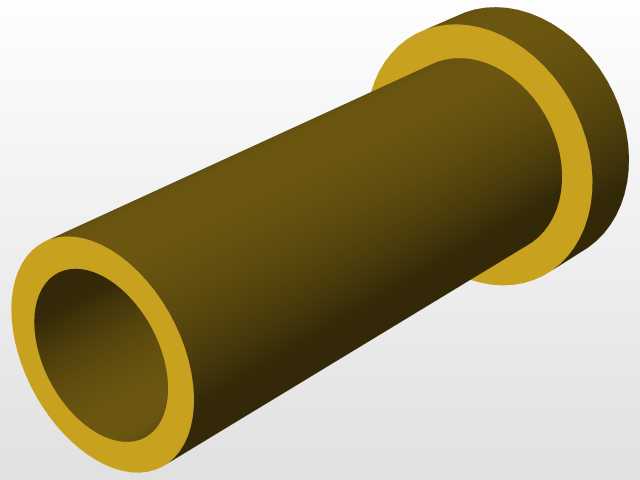

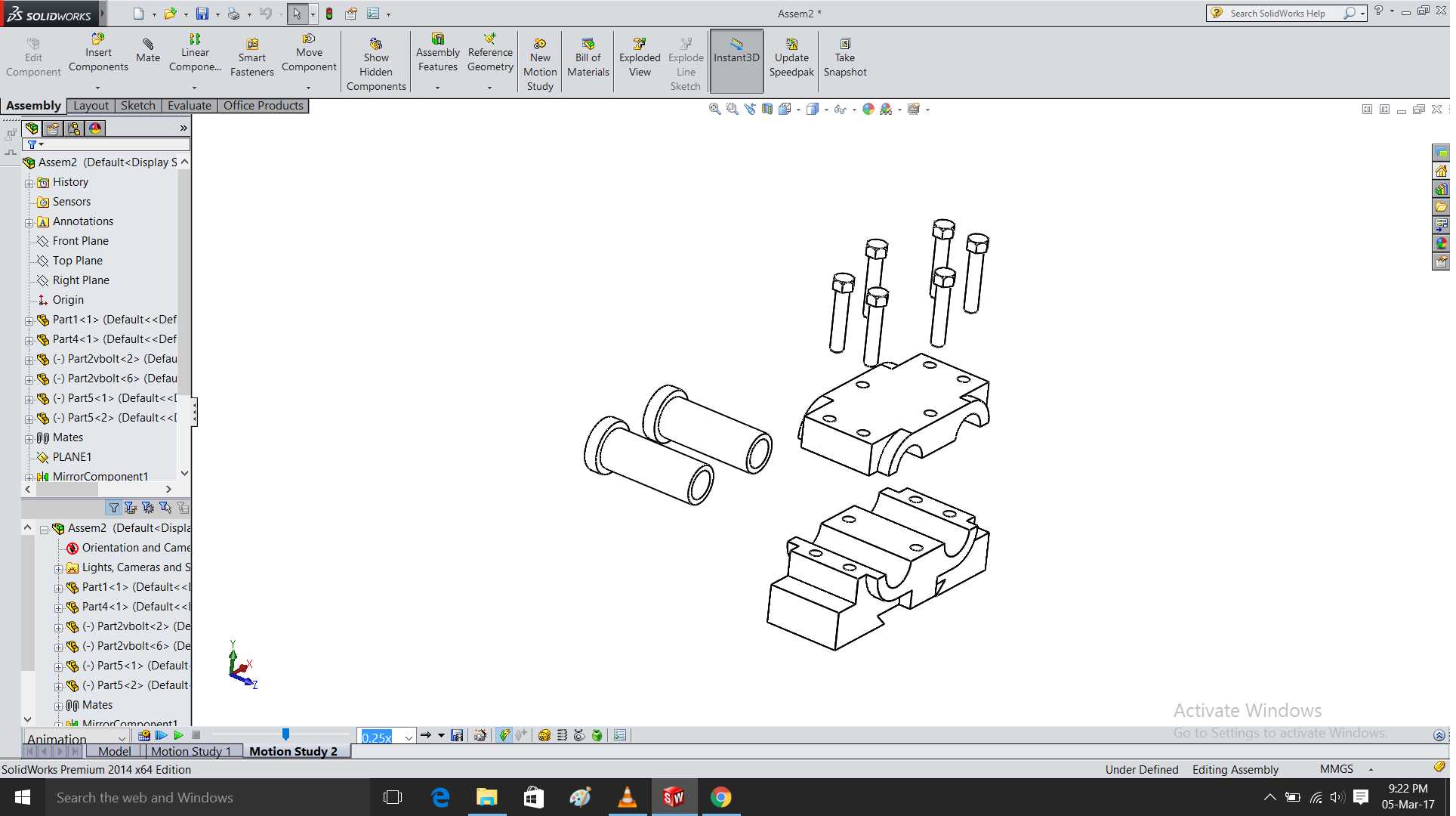

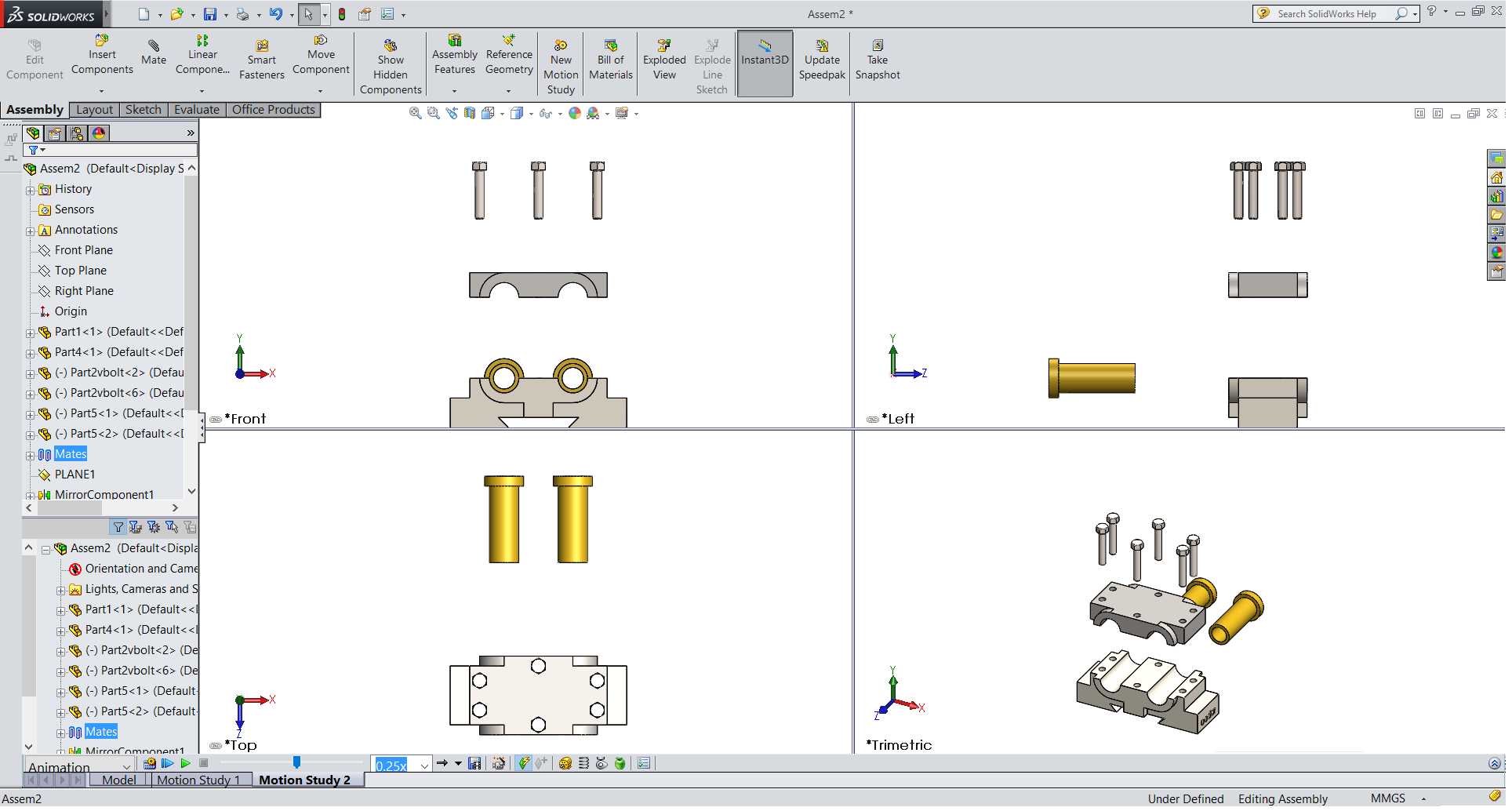

　　配套的两个轴套类零件采用带法兰边的结构设计，装配时法兰边抵靠轴承内圈端面，可承接轴向的窜动载荷，同时能避免传动光轴与轴承内圈直接接触产生的磨损，后期维护时仅需更换轴套即可，不需要更换整根光轴或者轴承，降低了长期使用的维护成本。安装边界方面，轴承座本体的底部设计有两个贯通的安装沉孔，孔距适配主流2020、2040铝型材的槽口间距，可直接通过T型螺栓固定在铝型材框架上，不需要额外做转接板；整体安装高度控制在35mm以内，不会与打印机的打印平台、挤出机运动路径产生干涉，锁紧螺钉全部采用标准M3内六角螺钉，通用拆装工具即可完成全部装配作业。建模过程中对所有棱角位置做了R1的倒角处理，既避免3D打印自制该零件时出现应力集中开裂的问题，也能去除加工锐边防止装配时划伤操作人员。整套组件的装配关系完全按照实际机械装配逻辑搭建，所有配合面的间隙、公差都符合实际加工装配要求，不存在干涉问题，可直接用于工程出图、3D打印自制或者机加工生产。
