带通风槽钣金封闭安装盒结构设计

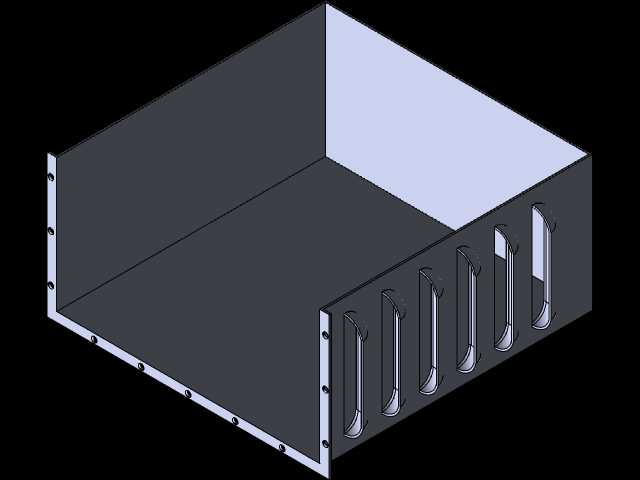

　　这类带侧边通风槽的钣金封闭罩壳，在工业电控、通讯设备集成、小型工控单元安装场景里应用十分广泛，日常做设备改造、非标机架集成时经常会用到这类构件，核心作用是给内置的板卡、小型电源模块、接线端子排提供物理防护，同时兼顾散热需求，避免杂物、飞溅的切削液、车间浮尘直接落到内部元器件上，也能防止操作人员误触内部带电部件引发安全隐患。从结构设计逻辑来看，整个壳体采用折弯一体成型的思路，减少不必要的拼接焊缝，相邻板边的连接采用折弯扣合搭配点焊固定，相比全焊接结构能更好控制钣金件的变形量，后期做表面喷塑处理时也不容易出现焊缝位置的涂层不均问题。壳体的两个相邻侧边预留了带通孔的安装法兰边，法兰边上的安装孔采用等距排布，孔位公差按照IT12级控制，

　　适配常规的M4/M5规格安装螺丝，既可以直接固定在设备机架的安装梁上，也能搭配橡胶减震垫做壁挂式安装，安装边界的设计预留了足够的扳手操作空间，不会出现螺丝拧装时工具和壳体侧壁干涉的问题。正面侧壁冲压成型的长条形通风槽，槽体采用向外凸起的百叶式结构，这种结构相比直接在板面上冲通孔，既能保证足够的通风通流面积，满足内部元器件自然对流散热的需求，又能避免上方滴落的液体直接顺着孔洞流入壳体内部，槽体的冲压圆角做了R1.5的处理，避免钣金裁切后的锐边划伤安装人员的手部，也防止后期布线时割破线缆的绝缘层。壳体的敞口边做了向内的折弯翻边，一方面能提升整个盒体的结构刚性，减少大尺寸薄板折弯后的翘曲变形量，另一方面翻边可以作为盒盖安装的定位基准，

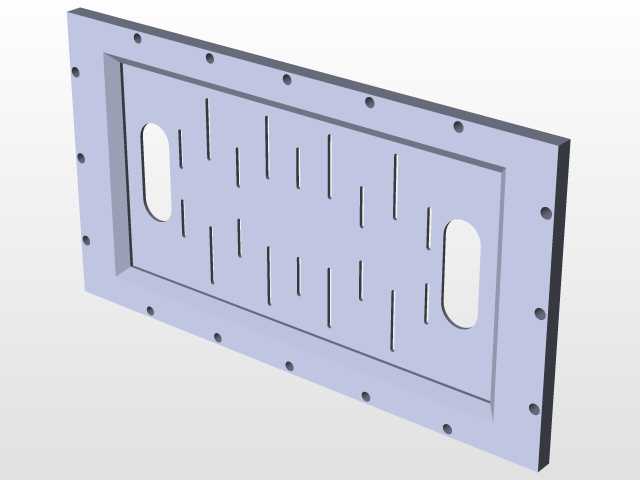

　　后期配套盖板安装时不需要额外做定位治具，直接靠翻边定位就能保证盖板和盒体的配合间隙均匀。做这类钣金件的三维建模时，需要提前核算板材的折弯系数，按照常用的1.2mm/1.5mm冷轧钢板的折弯参数预留展开余量，避免折弯成型后法兰边的安装孔位出现累计偏差，通风槽的成型位置要和内部元器件的发热区域对应，尽量把通风槽对准发热功率较大的模块位置，提升自然散热的效率，壳体内部的转角位置预留了走线的圆角空间，不会出现线缆弯折半径过小导致的线芯损伤问题。在实际选型应用时，这类封闭罩壳可以根据内置元器件的安装尺寸调整长宽高参数，法兰边的孔位也可以根据现场安装的机架孔距做适配调整，相比通用的塑料接线盒，金属钣金材质的壳体具备更好的电磁屏蔽效果，

　　在有电磁干扰要求的工控场景里，能减少外界电磁信号对内部敏感板卡的干扰，也能避免内部电路的电磁信号向外辐射影响周边设备的正常运行。壳体的板材厚度选择需要根据整体外形尺寸做匹配，尺寸小于300mm的盒体采用1.2mm冷轧板即可满足刚性要求，尺寸超过400mm的盒体可以适当提升板材厚度到1.5mm或者2.0mm，避免安装后出现侧壁鼓胀或者变形的问题，表面处理可以根据使用场景选择喷塑、镀锌或者阳极氧化（如果采用铝板加工的话），在腐蚀较强的车间场景里还可以额外做不锈钢材质的版本，适配不同的工况使用需求。
