手动法兰式蝶阀三维结构设计

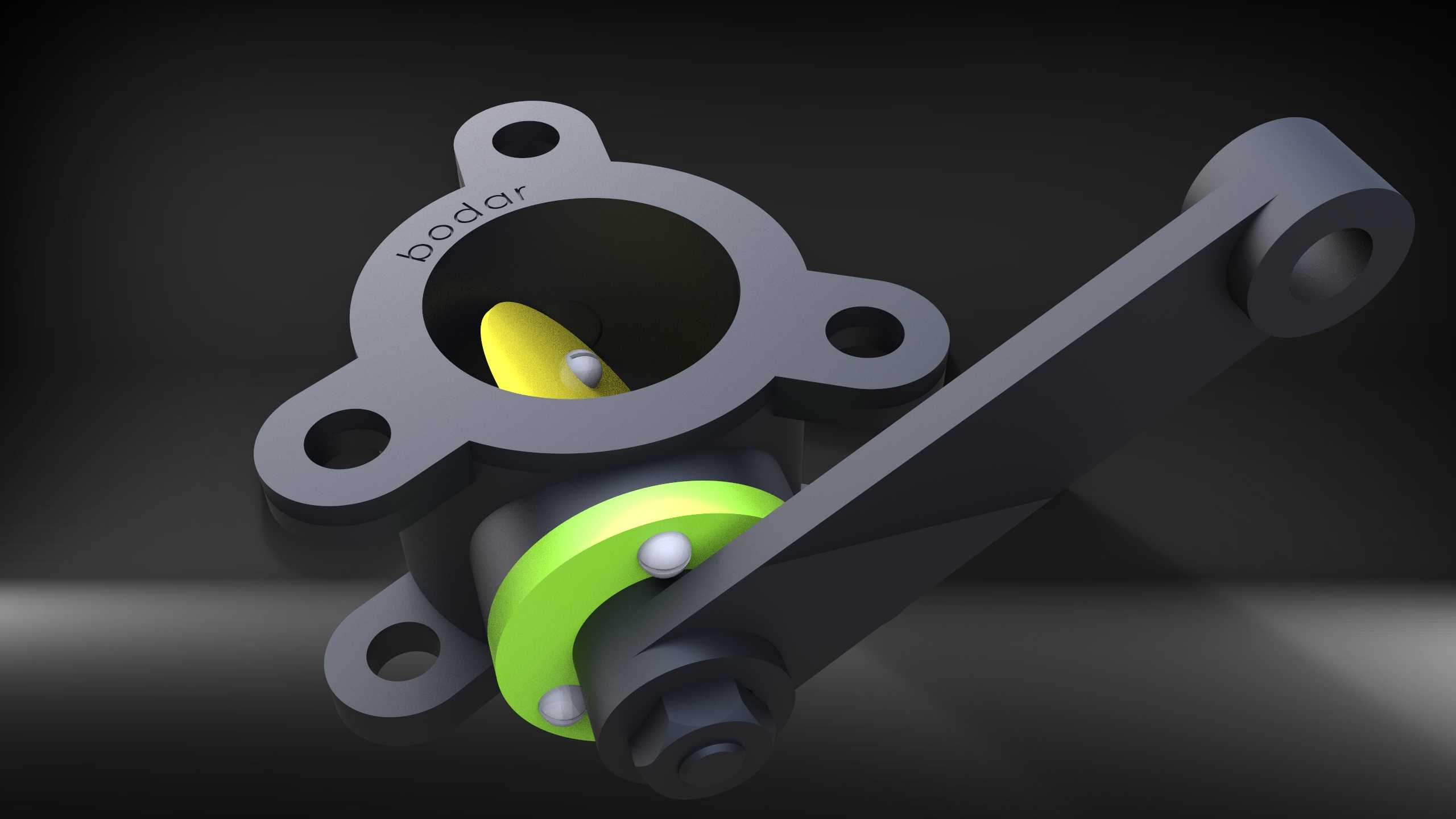

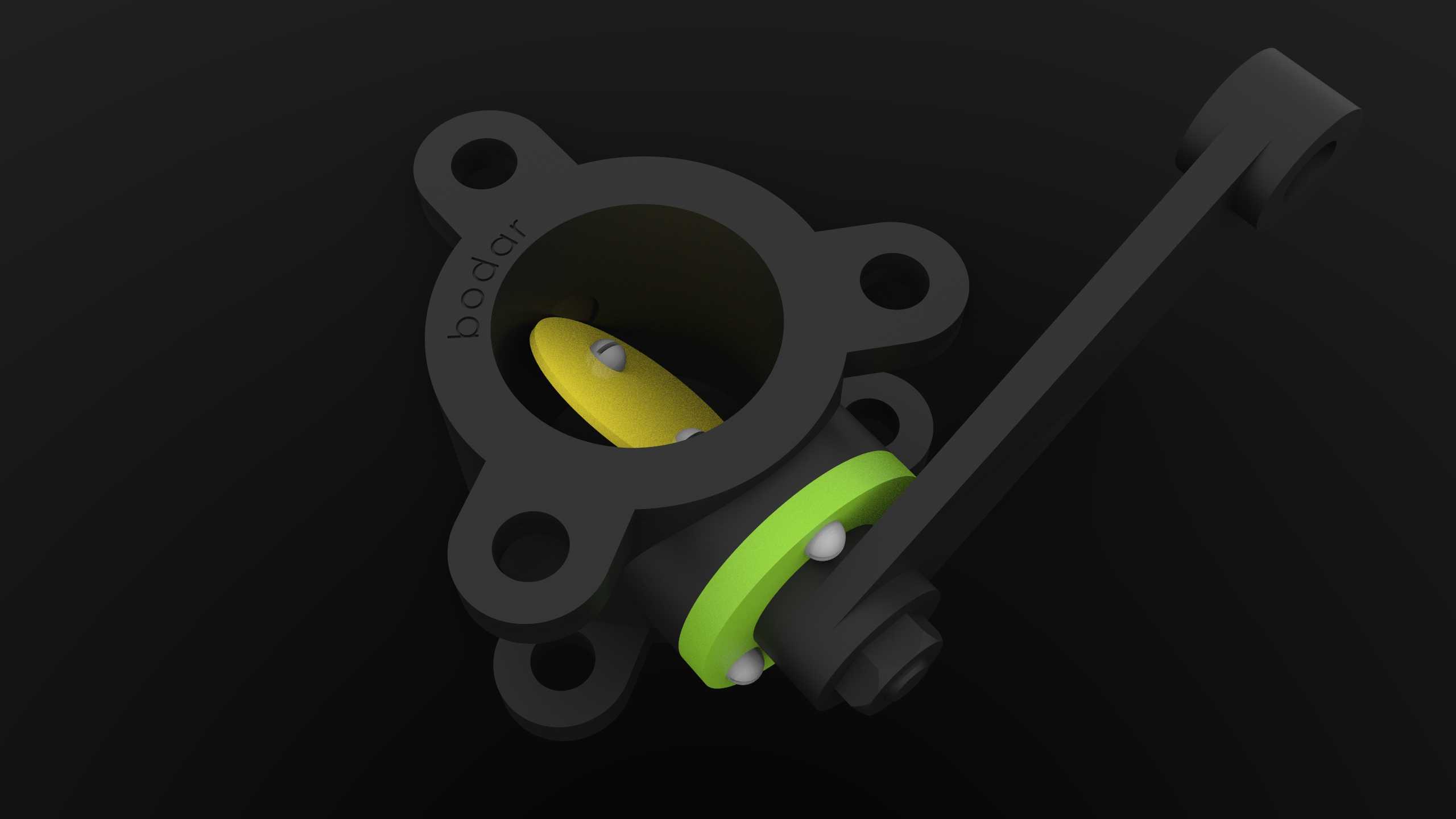

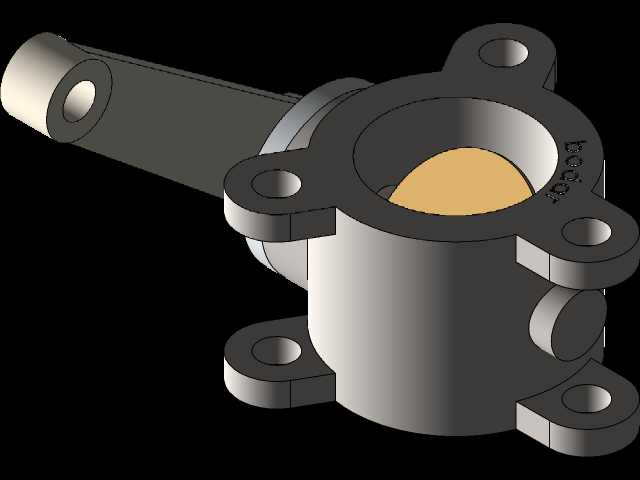

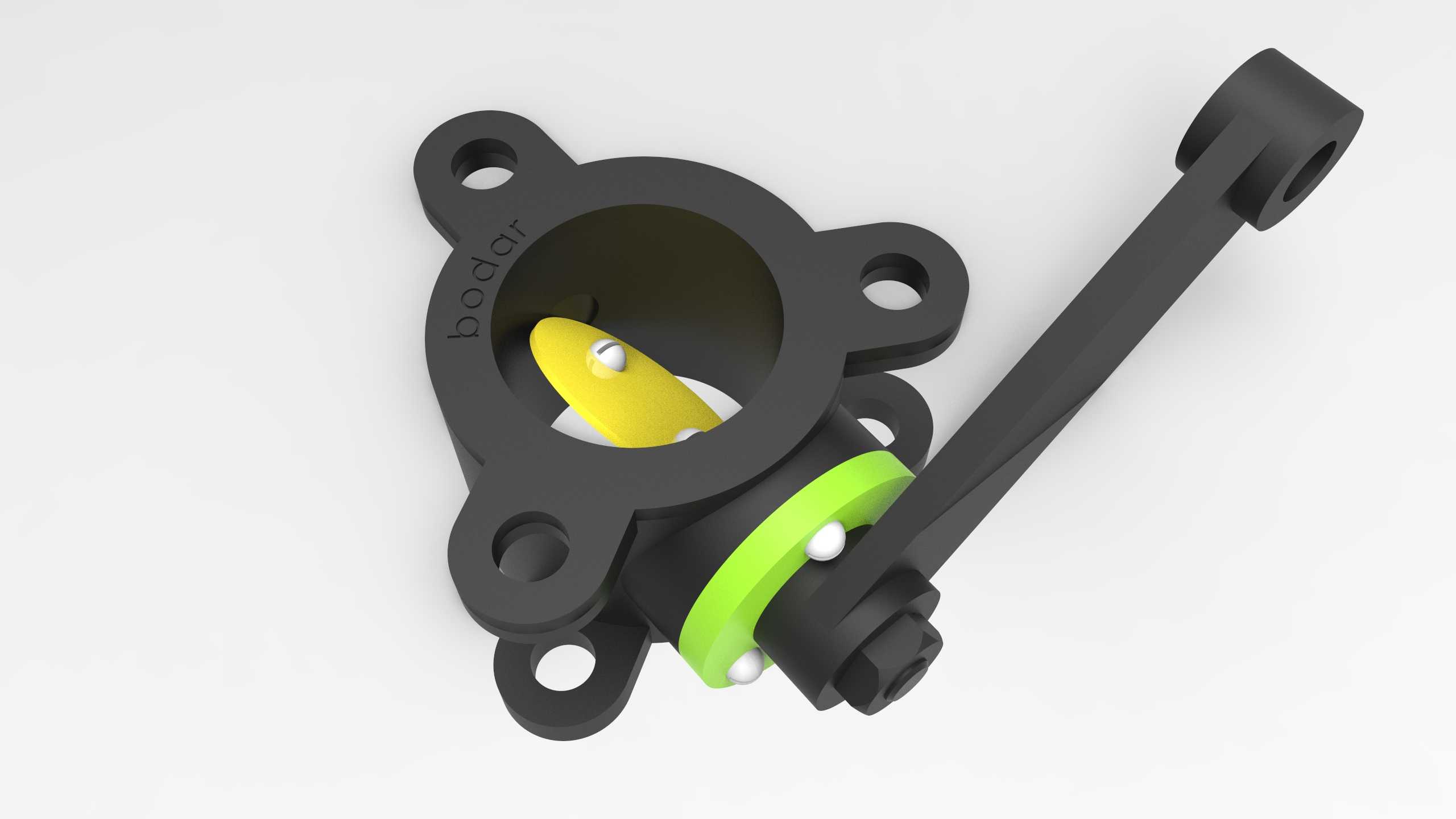

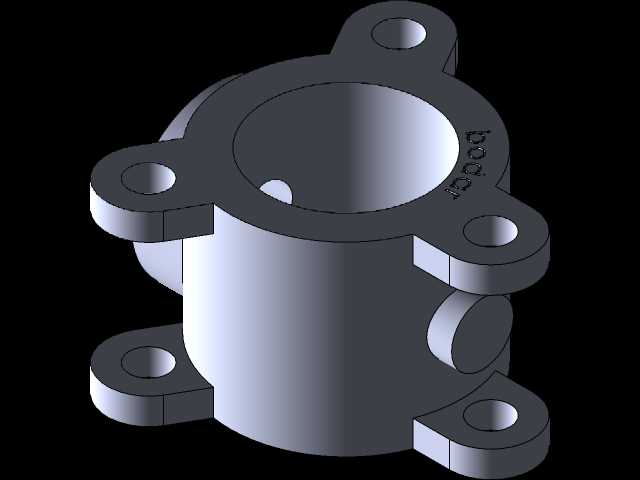

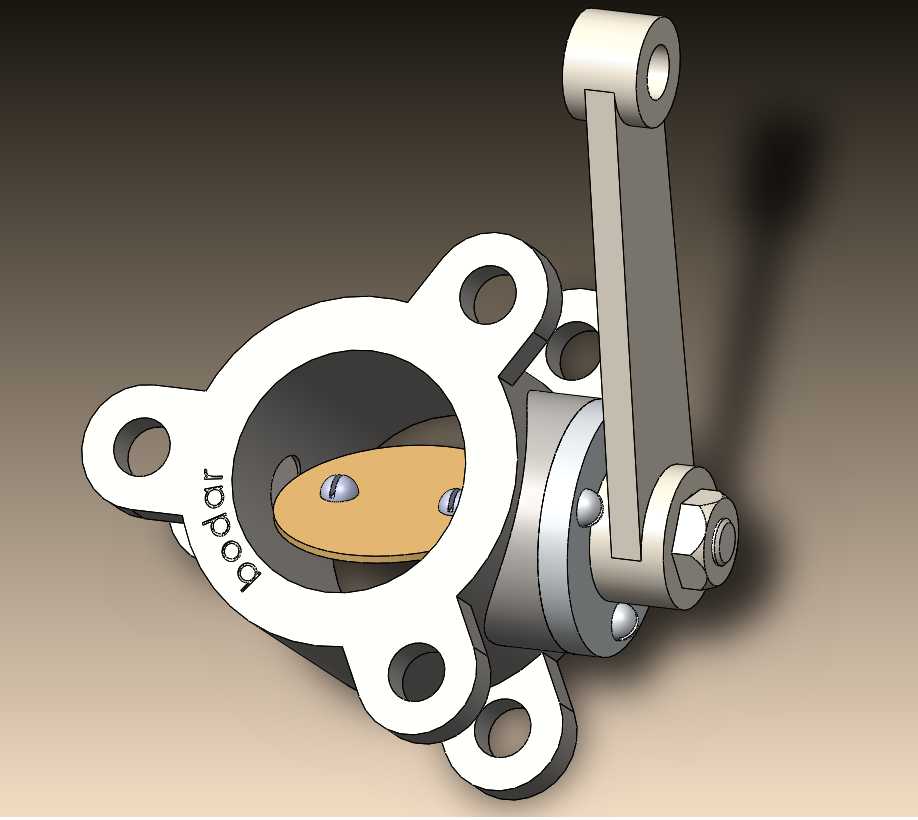

　　在市政给排水、暖通空调循环水、轻工制程流体输送、化工低压管路等场景中，蝶阀是应用占比极高的截流与调节类部件，这类对夹或法兰连接的蝶阀，核心优势在于结构紧凑、启闭行程短、流阻损失小，相比同通径的闸阀、截止阀，整体安装占用空间能缩减40%以上，尤其适合管路排布密集、安装操作空间受限的工况。这款手动蝶阀的结构设计，首先围绕安装适配性做了边界约束，法兰端设置四个均布的安装耳孔，孔位公差匹配通用管路法兰的连接标准，安装时无需额外加工转接件，可直接通过螺栓与管路侧法兰锁紧，耳孔的厚度做了加厚处理，避免螺栓锁紧时出现应力变形导致密封面贴合不严。驱动部分采用直连式手柄结构，手柄与阀杆的连接部位做了扁方防转设计，相比销钉连接的结构，

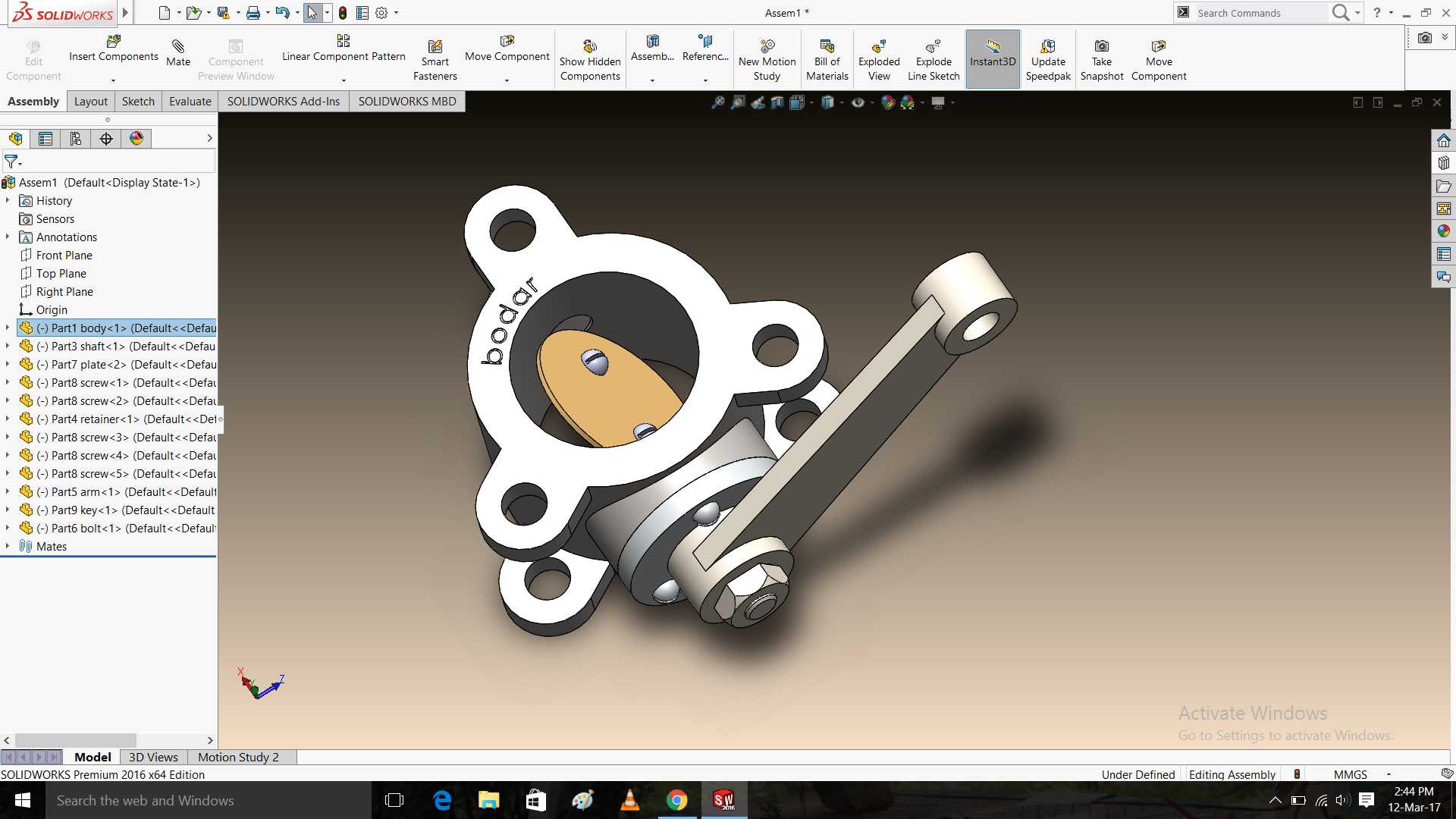

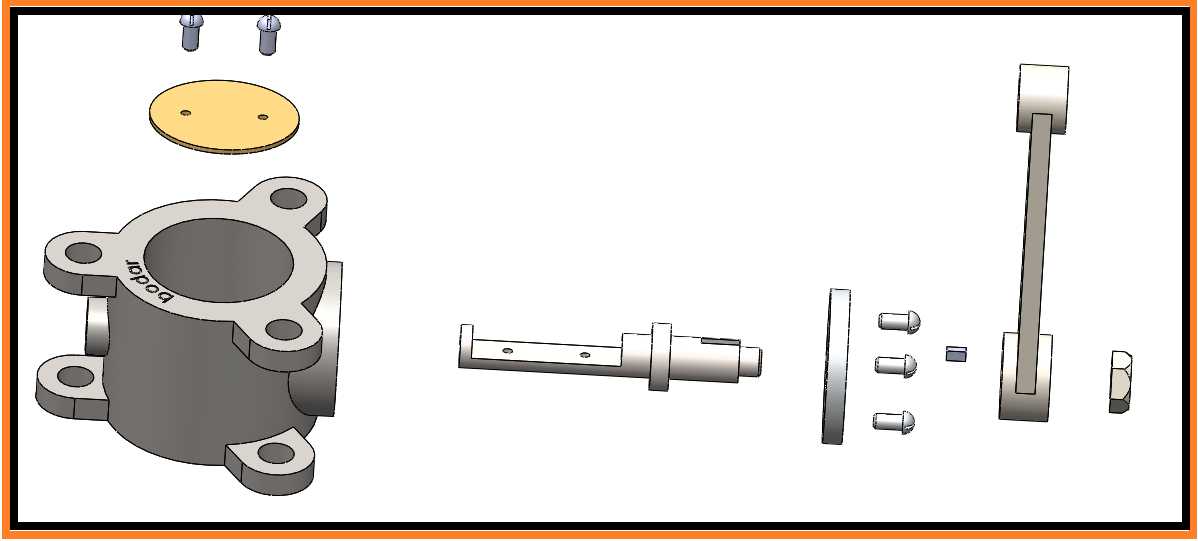

　　能承受更大的启闭扭矩，手柄长度经过力矩核算，在额定工作压力下，操作人员无需借助加力杆即可完成90度全行程启闭，手柄转动到全开或全关位置时，阀体上设置的限位凸台会直接卡止手柄，避免过转导致阀板密封面磨损。阀板的密封结构采用包覆式设计，密封面与阀体内壁的贴合度经过偏心量调整，启闭过程中密封件的摩擦行程被压缩到最小，既能保证全关状态下的零泄漏，也能大幅延长密封件的更换周期，日常维护时只需拆开阀杆端的锁紧螺母，即可抽出阀板更换密封件，无需将整个阀体从管路上拆卸下来，大幅降低现场运维的工作量。从结构建模的逻辑来看，这款蝶阀的所有零件都做了全参数化关联，法兰孔距、阀板通径、阀杆直径、手柄长度这些核心尺寸都设置了全局变量驱动，调整通径参数时，

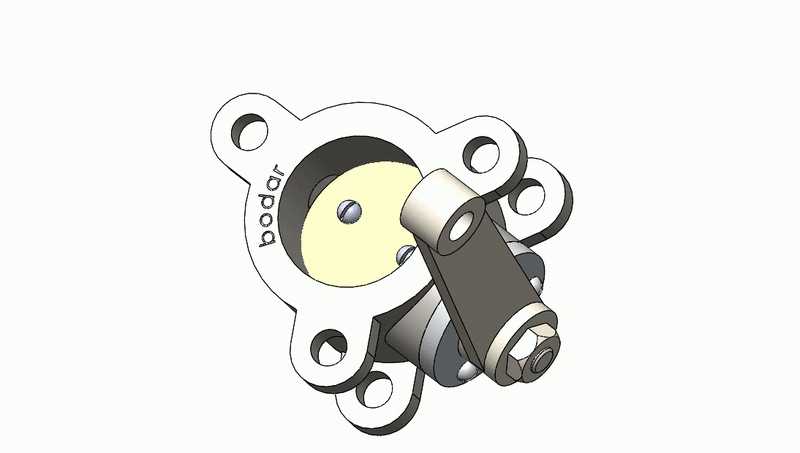

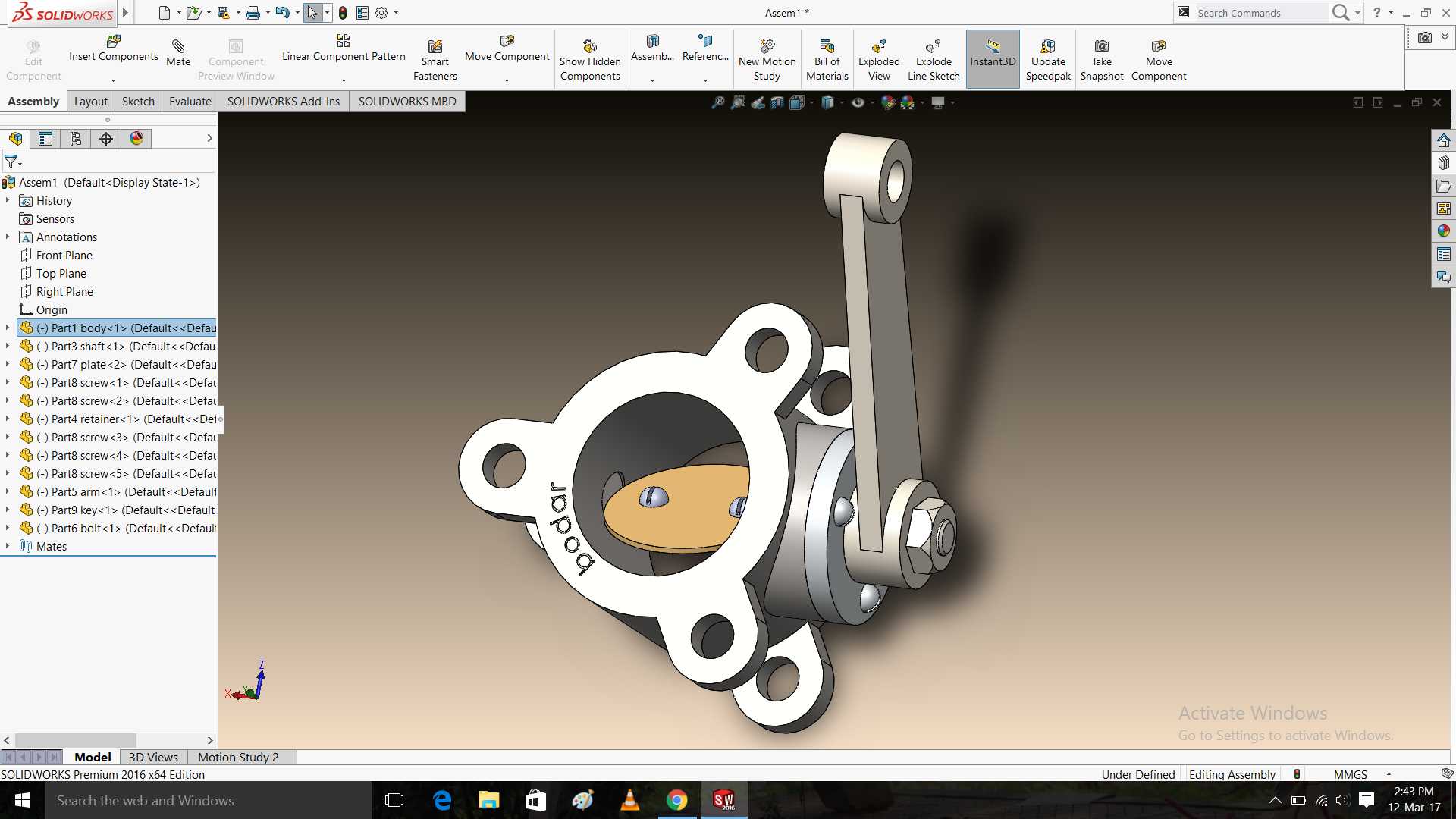

　　所有关联零件的尺寸会同步更新，能快速衍生出不同通径规格的同系列产品模型，大幅提升系列化设计的效率。建模过程中对装配配合做了完整的约束，阀杆与阀体的转动配合、阀板与阀杆的固定配合、手柄与阀杆的传动配合都添加了实际的运动限位，可直接在软件中模拟启闭过程的运动干涉检查，验证手柄转动时是否会与法兰安装螺栓、周边管路部件产生位置冲突。实际选型应用时，这类手动蝶阀通常用于压力不超过1.6MPa、工作温度低于120摄氏度的水、油品、弱腐蚀性流体管路，既可以做全开全关的截流使用，也可以通过调节阀板的开启角度，控制管路内的流体流量，阀板采用流线型设计，全开状态下流体顺着阀板弧面流过，流阻系数仅为0.2左右，远低于同通径截止阀的流阻水平，

　　能有效降低管路输送过程中的泵损能耗。安装边界方面，这款蝶阀的轴向安装尺寸较短，法兰端面到手柄末端的最大回转半径经过核算，安装时只需在阀体侧预留出足够手柄转动90度的操作空间即可，不需要像闸阀那样预留阀杆升降的轴向空间，非常适合老旧管路改造时替换原有故障阀门，不需要对现有管路做大规模的切割调整。
