透明瓶内置克莱因螺旋结构造型

该结构将克莱因瓶的拓扑逻辑与螺旋构件结合，整体被限定在透明圆柱瓶腔内部，外轮廓完全贴合瓶体内壁，不会出现运动干涉或装配卡滞。从实际使用场景看，这类结构常作为流体演示教具、桌面创意摆件或透明设备内部的导流示意构件，也可用于小型实验装置中展示无定向曲面的流体走向，帮助观察者理解连续曲面在封闭空间内的延展关系。

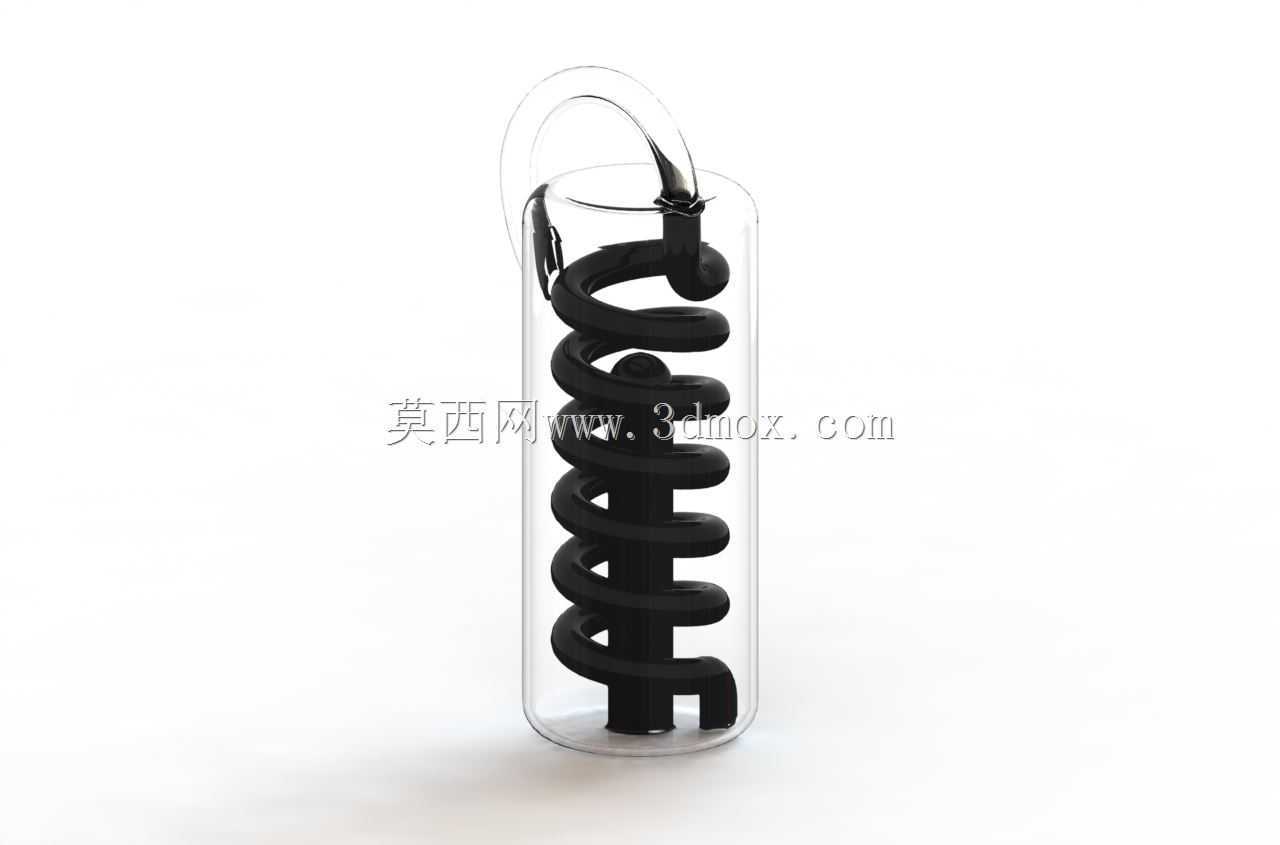

螺旋段采用等距圆柱螺旋线扫掠成型，螺距与螺旋半径经过反复调整，保证每一圈螺旋都和瓶壁保持均匀间隙，既不会因间隙过大显得松散，也不会因贴壁过近导致装配时刮擦透明瓶体内表面。螺旋上端延伸出的弯弧段直接衔接瓶体顶部开口区域，形成克莱因瓶特有的自穿入拓扑结构，该段曲线在三维建模时需要严格控制曲率连续，避免出现尖角或折痕，否则不仅会破坏整体流畅的视觉效果，在后续3D打印或机加工成型时也容易产生应力集中。

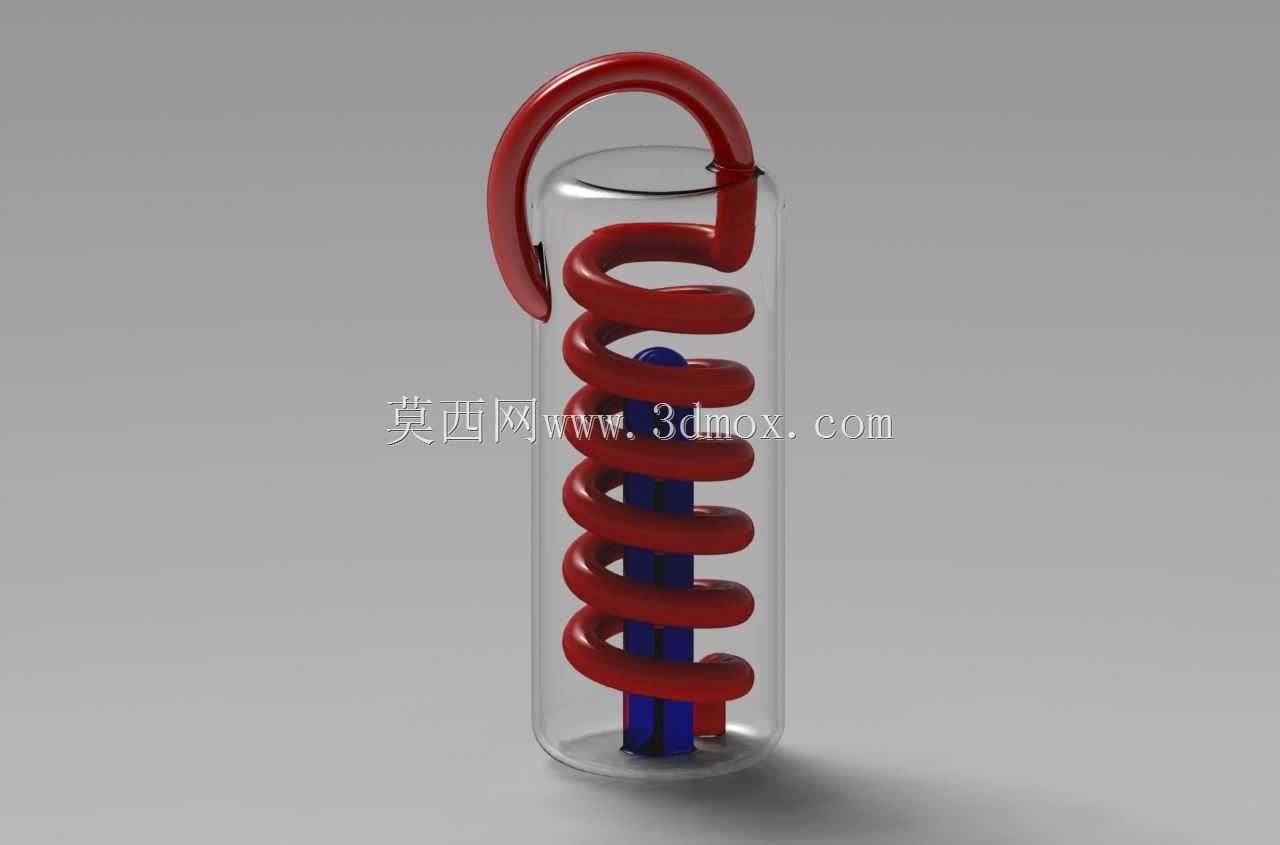

瓶体中心设置的蓝色立柱是整个内部结构的定位基准，螺旋下端与立柱底部固定，上端弯弧段则依托瓶口位置做限位，整个内部构件无需额外紧固件即可在瓶腔内保持稳定。设计时先确定瓶体的内腔直径与有效高度，再反向推导螺旋的最大外径、总圈数和中心立柱的直径，三者的尺寸比例经过多轮校核：立柱过粗会挤占螺旋的布置空间，让整体显得臃肿；立柱过细则无法为螺旋提供足够的支撑稳定性，搬运或晃动时容易出现形变偏移。

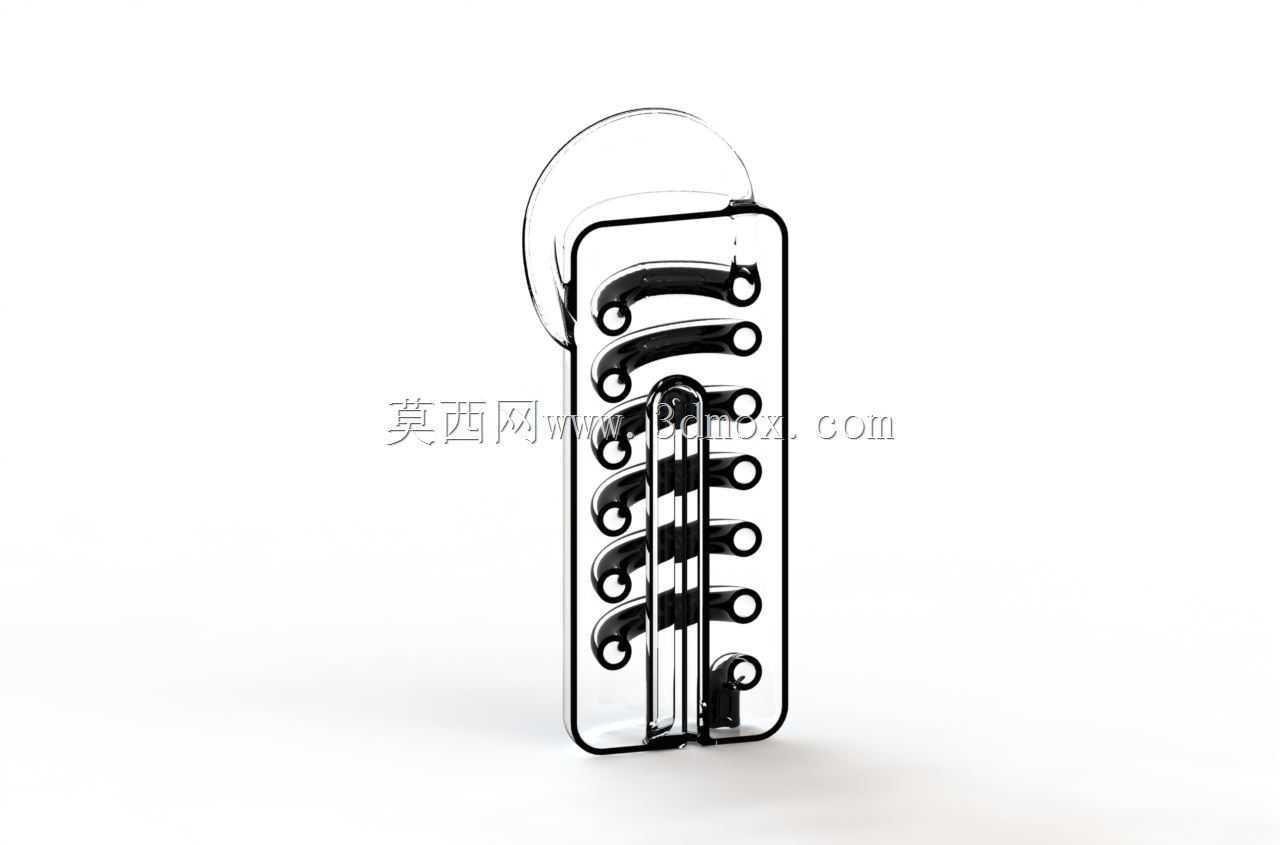

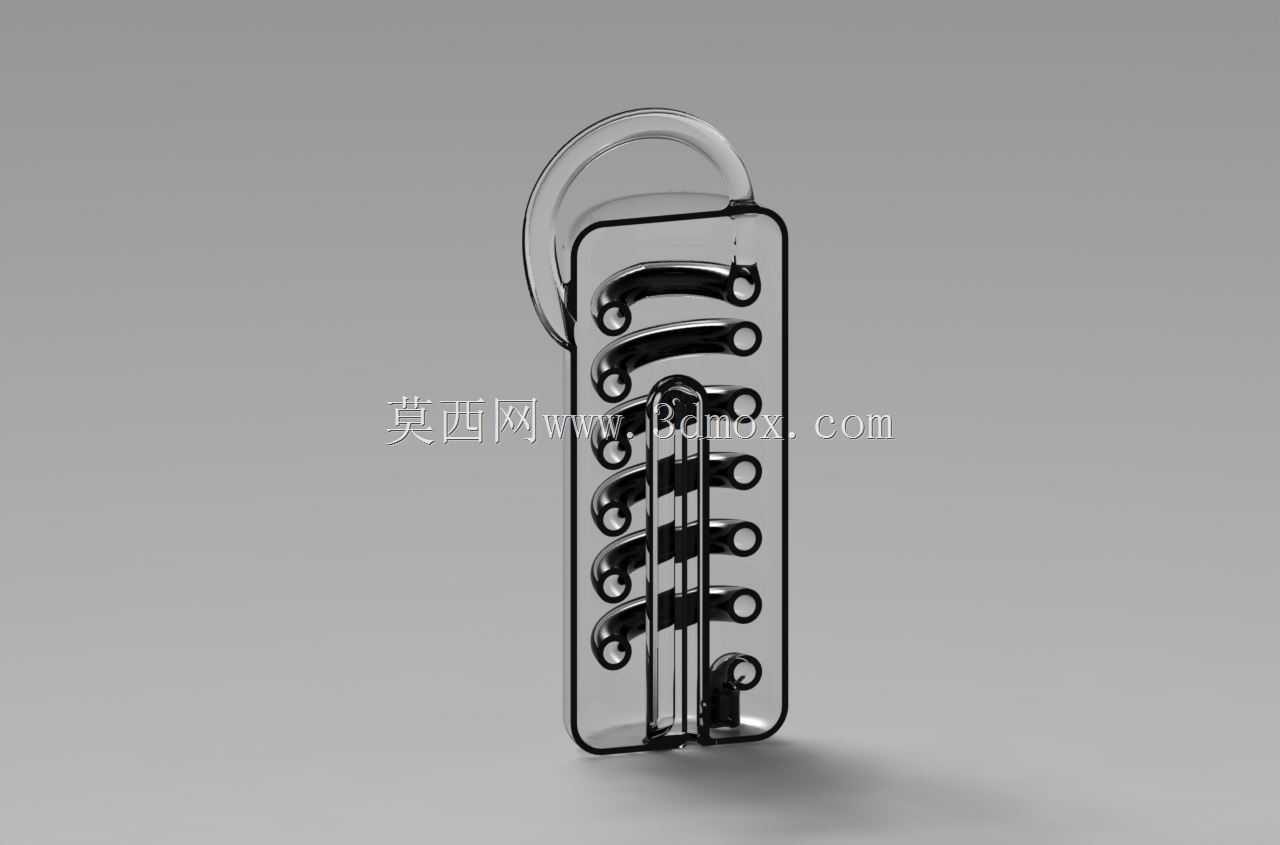

从建模流程来看，先绘制瓶体的回转曲面作为外部边界，再在边界内部搭建中心立柱的实体，随后以立柱轴线为螺旋中心生成引导线，扫掠出红色螺旋主体，最后通过曲面桥接的方式将螺旋上端延伸并回穿至瓶体内部，完成克莱因结构的拓扑闭环。整个过程需要反复检查曲面的自相交情况，尤其是弯弧回穿的区域，必须保证曲面连续且没有重叠破面。透明瓶体采用等壁厚设计，底部做圆角过渡，既提升放置稳定性，也避免直角位置产生应力碎裂。这类结构对尺寸边界的把控要求较高，所有内部构件的最大外包络必须小于瓶体内腔的最小截面，才能保证整体可以顺利装配，同时在晃动时内部螺旋不会撞击瓶壁，兼顾展示效果与结构可靠性。
