空中巡逻控制器外壳结构设计

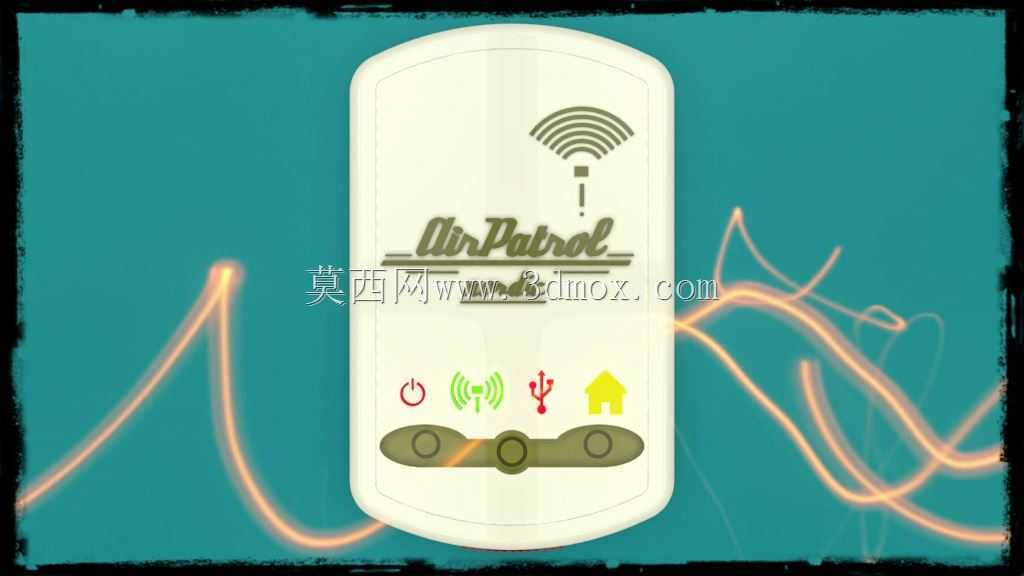

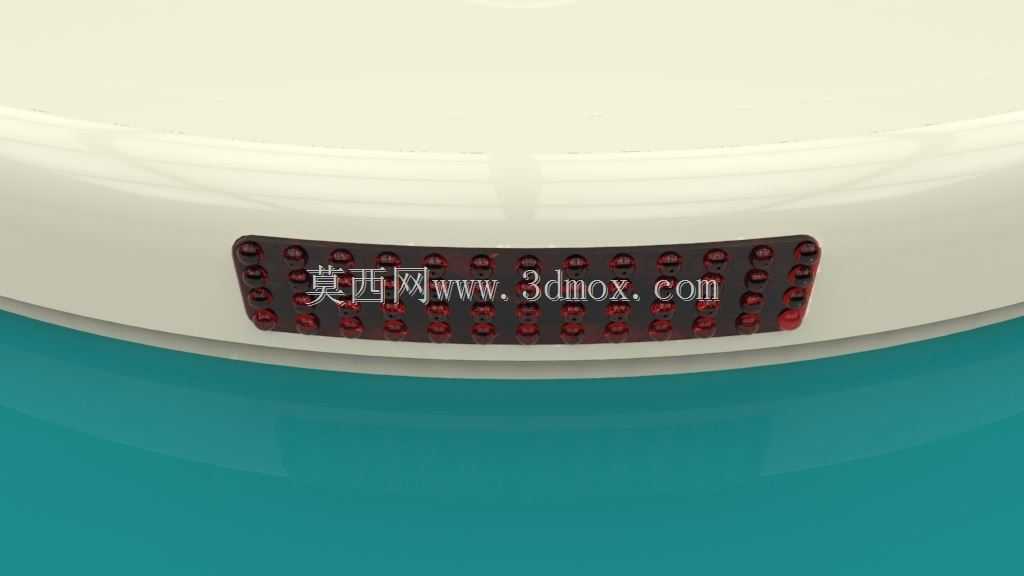

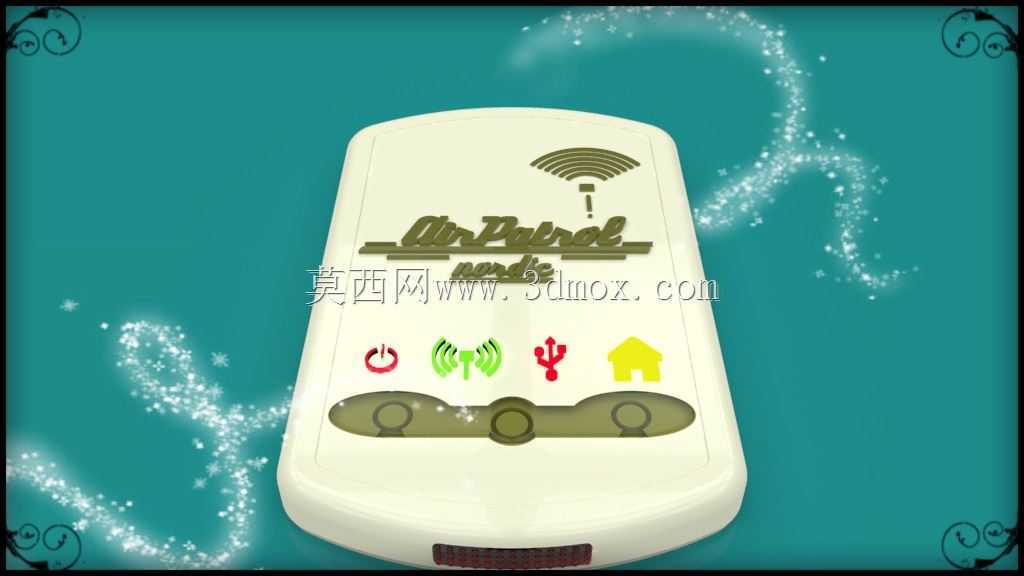

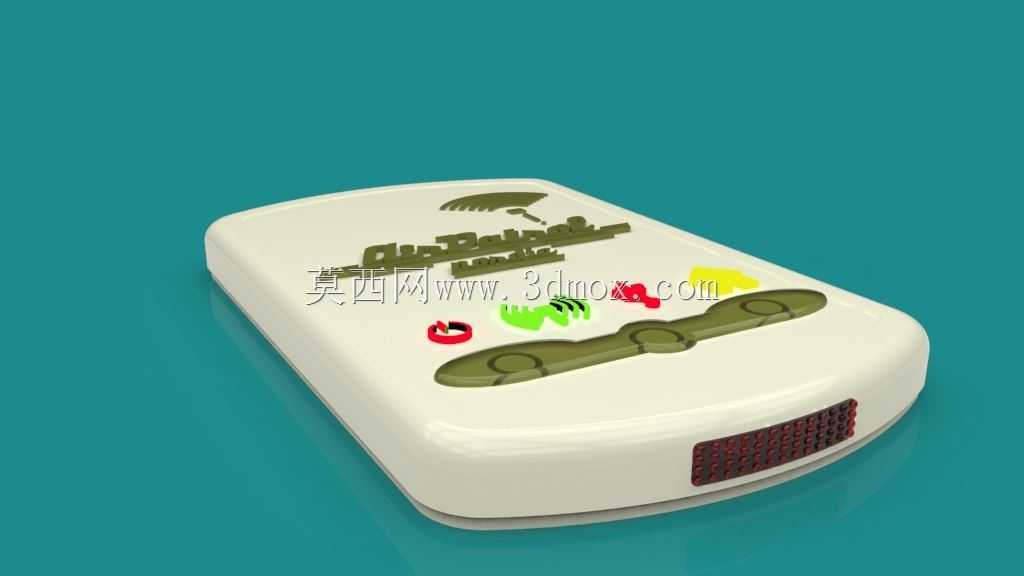

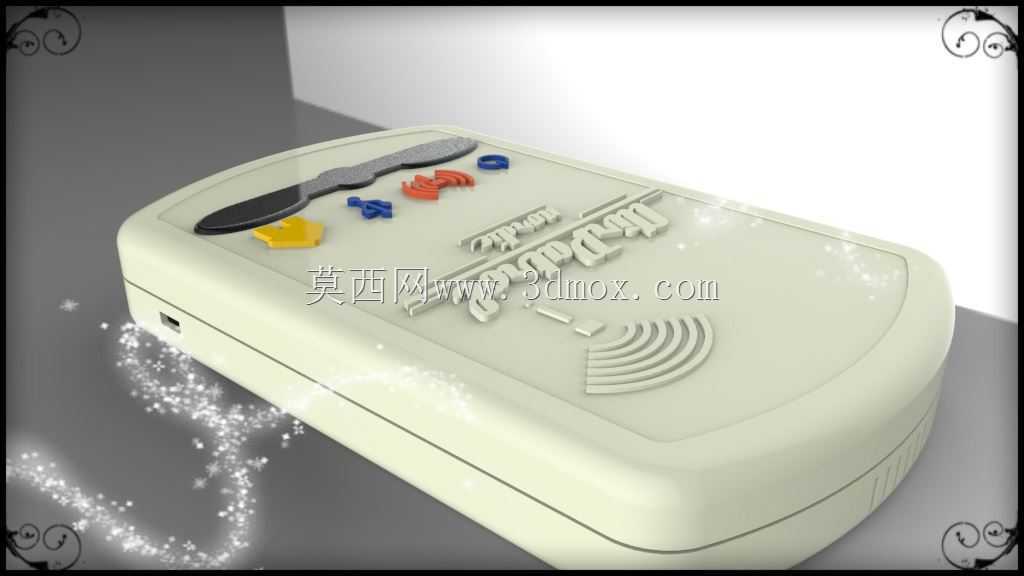

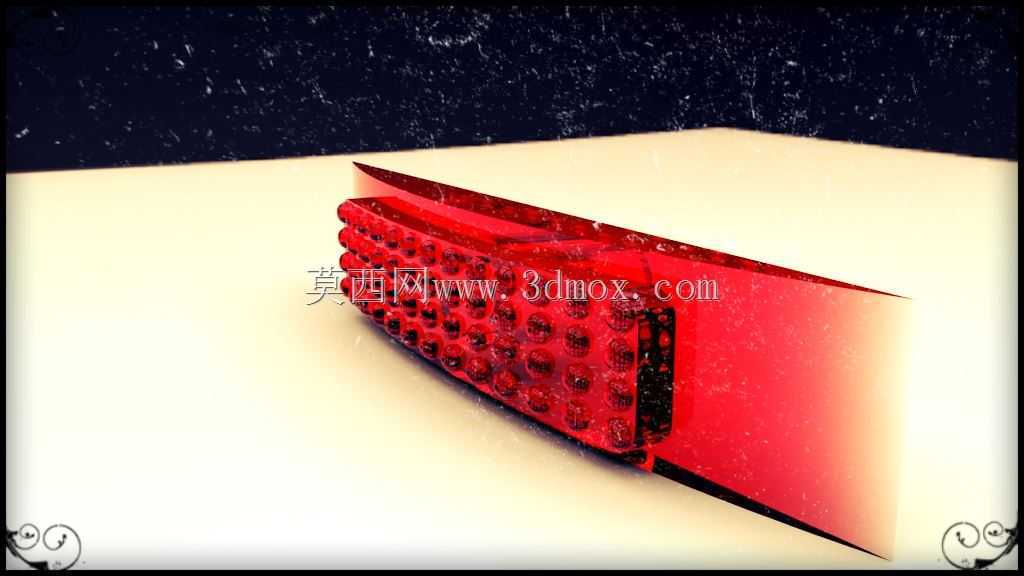

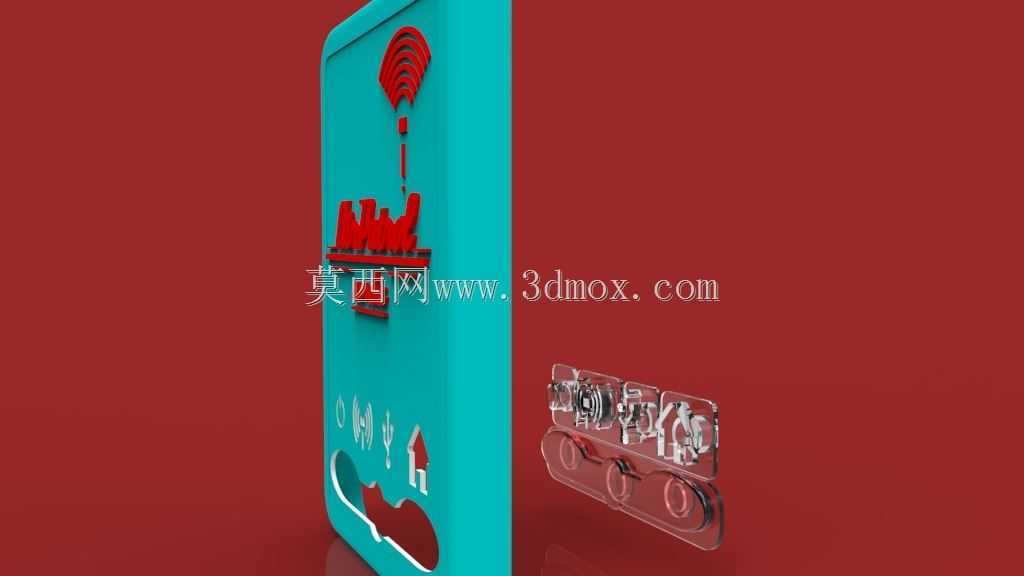

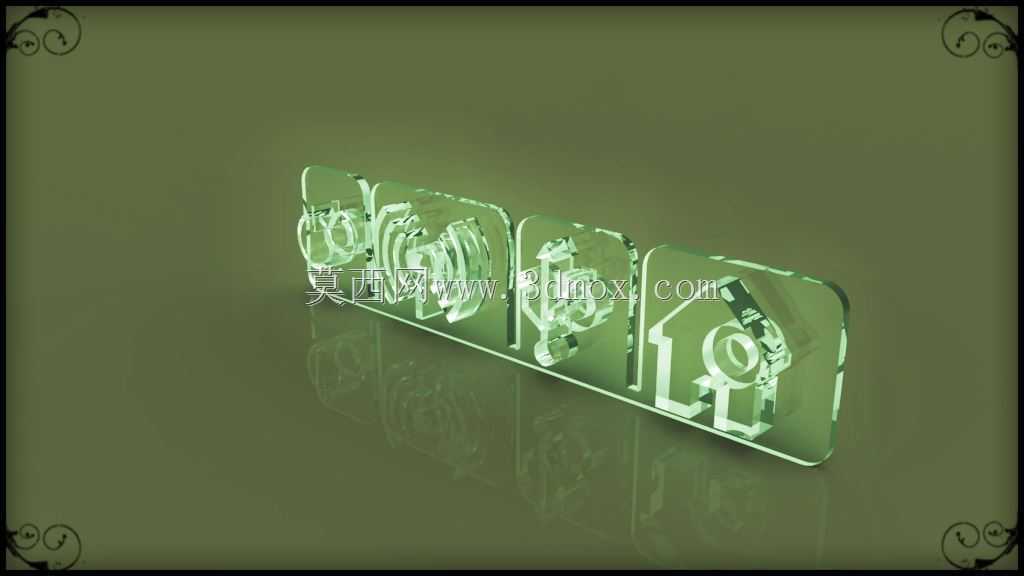

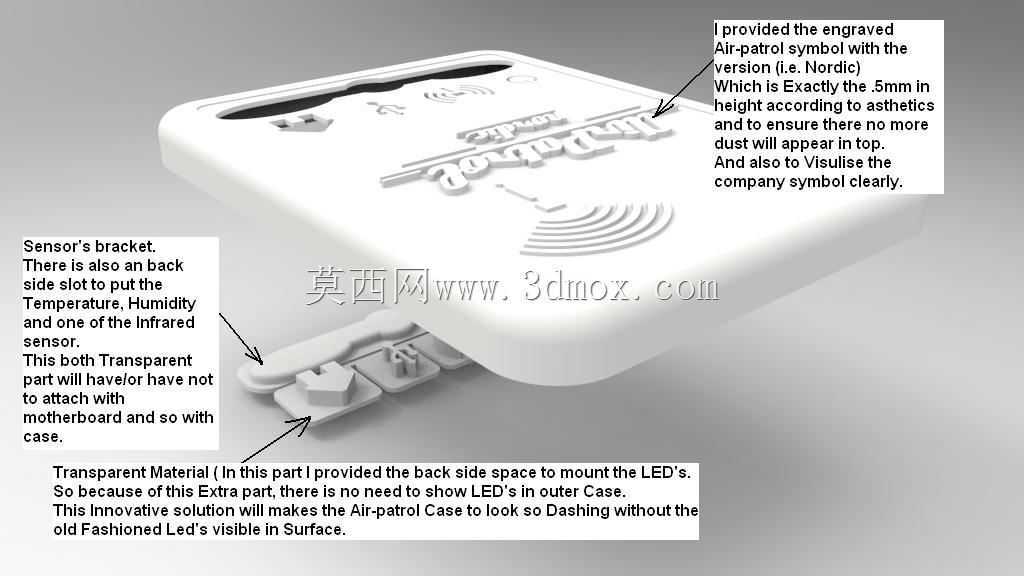

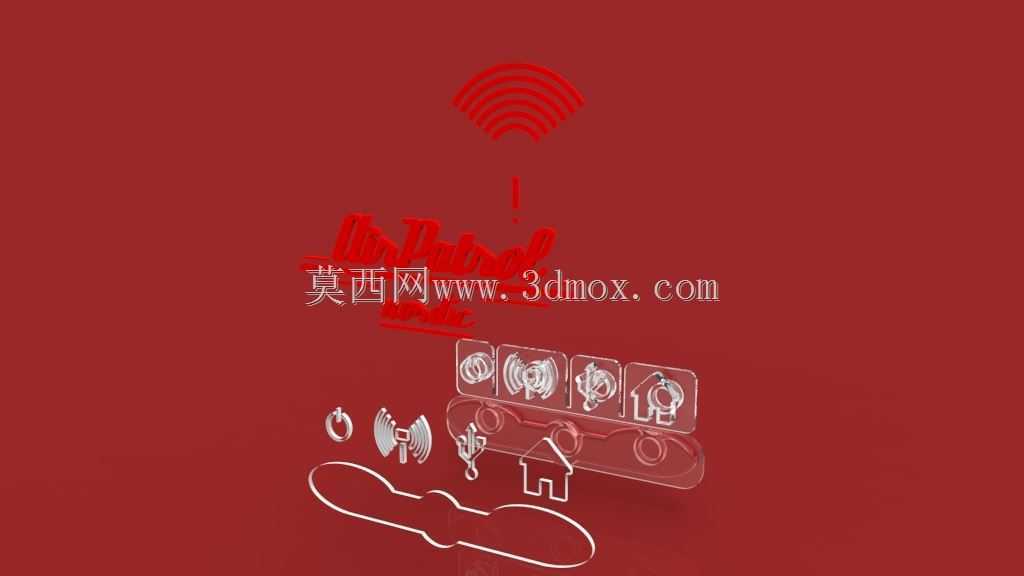

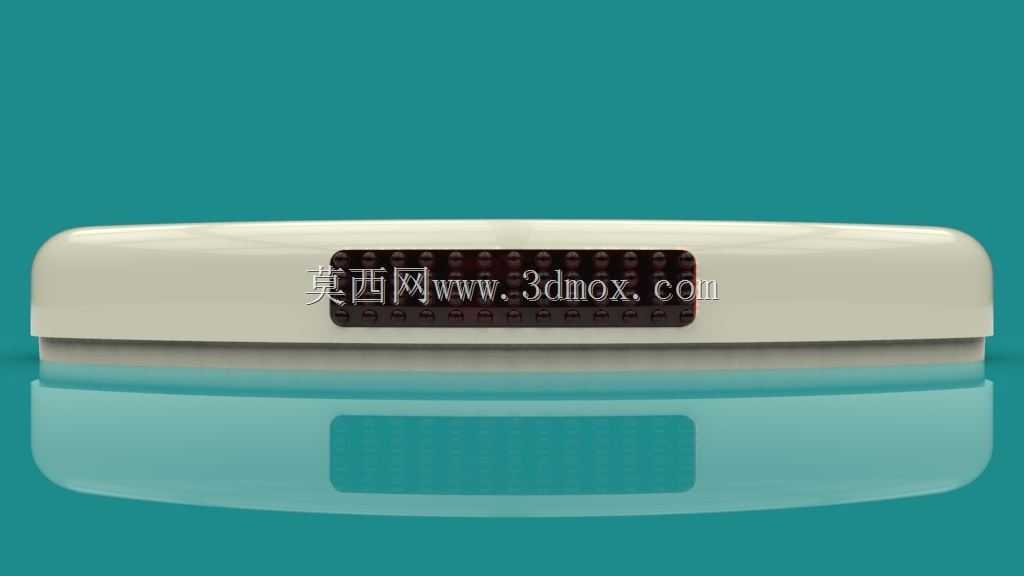

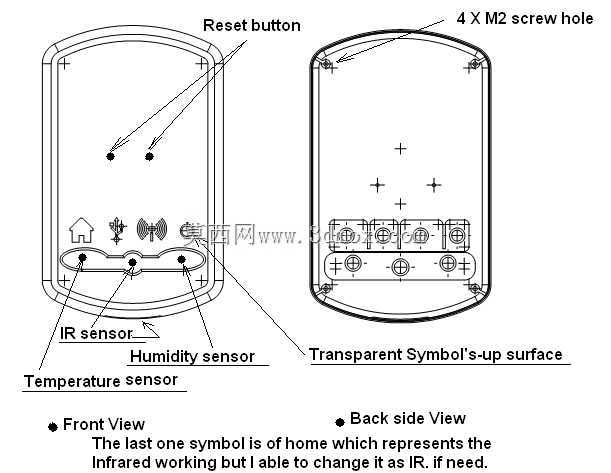

该外壳属于空中巡逻类控制终端的承载结构件，主要适配室内外定点巡逻监测场景，可容纳环境感知、红外探测、状态指示等核心功能模块，为内部电路板与传感元件提供防护与定位支撑。结构设计上优先处理了发光指示模块的外露问题，没有采用传统壳体直接开孔露出LED灯珠的方案，而是在壳体内侧预留独立的透明材料安装位，通过透明件导光实现状态指示，既消除了外表面零散灯孔带来的积尘、进水隐患，也让壳体外表面保持完整连续的视觉效果，避免老式外露灯珠带来的廉价感。壳体表面的品牌标识采用浮雕工艺处理，凸起高度控制在0.5mm，该尺寸既兼顾了触摸识别的辨识度，也不会因凸起过高造成外观突兀，同时能保证浮雕区域在日常擦拭、轻微剐蹭后仍保持清晰轮廓，不会轻易磨损。内部布局充分考虑了多传感器的安装边界：温湿度传感器分别布置在壳体左右两侧，对应位置预留通气间隙，保证检测区域与外界空气流通，避免壳体封闭造成检测数值滞后；红外传感器布置在壳体中部，底部额外设置带迷你凹凸结构的防护盖，既不遮挡红外信号的收发路径，也能扩大传感器的有效探测范围，减少外壳结构对信号的遮挡。壳体背部设计有集成式支架结构，支架区域预留了足够的安装空间，可同时固定主板、温度与湿度采集模块以及红外传感组件，透明功能件无需额外通过螺丝与主板连接，直接通过卡扣与壳体定位，再与背部支架配合完成轴向固定，减少了装配工序中的螺丝用量，也降低了孔位对齐的难度。壳体边缘做了连续的圆角过渡，避免应力集中造成的开裂风险，各安装柱的高度差经过匹配，保证电路板装入后不会与壳体内壁发生硬接触，预留的缓冲间隙可抵消巡逻设备移动过程中产生的轻微振动。外表面的散热区域采用微纹理设计，在不增加壳体厚度的前提下提升散热面积，同时纹理方向顺着设备安装后的气流走向布置，避免积尘堆积在纹理凹槽内。整个结构的装配边界经过反复校核，所有卡扣的扣合量控制在合理范围，既保证装配后不会松脱，也能在后期维护时顺利拆解，不会损坏卡扣结构。
