错落阶梯式多层置物支架结构设计

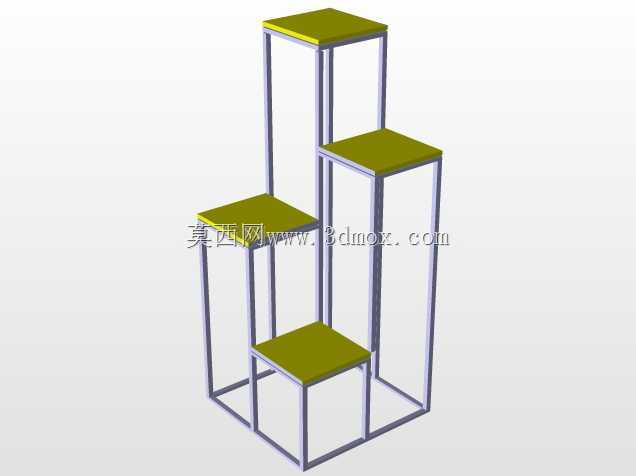

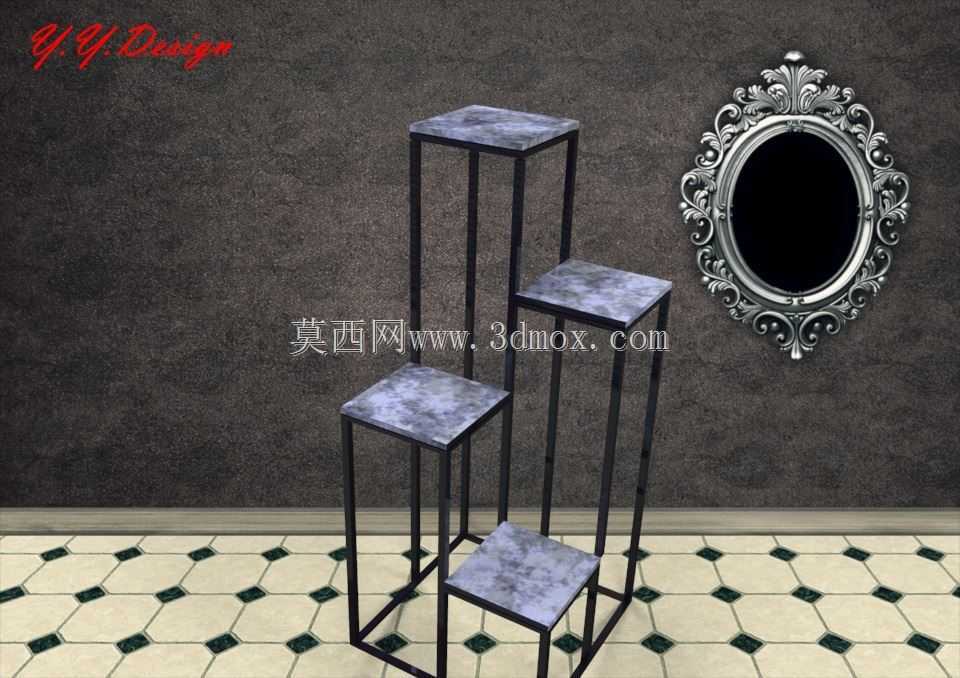

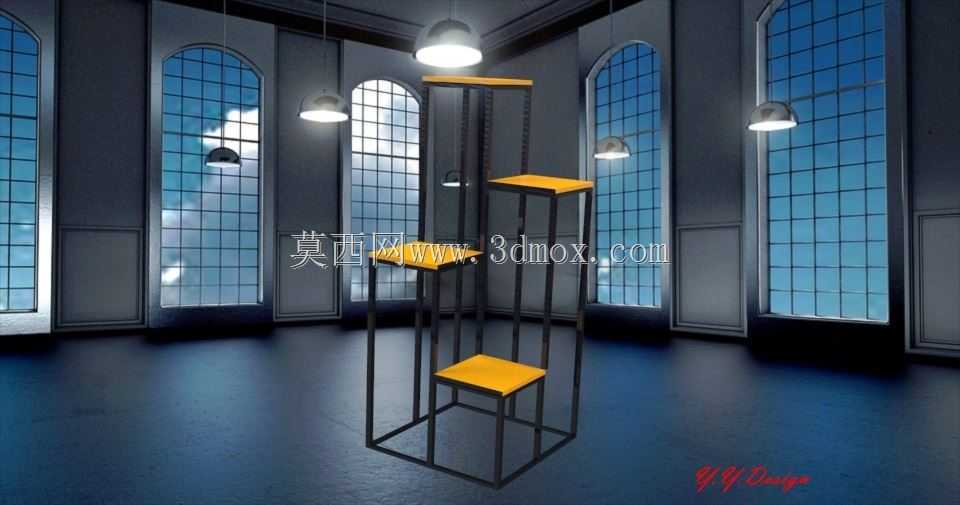

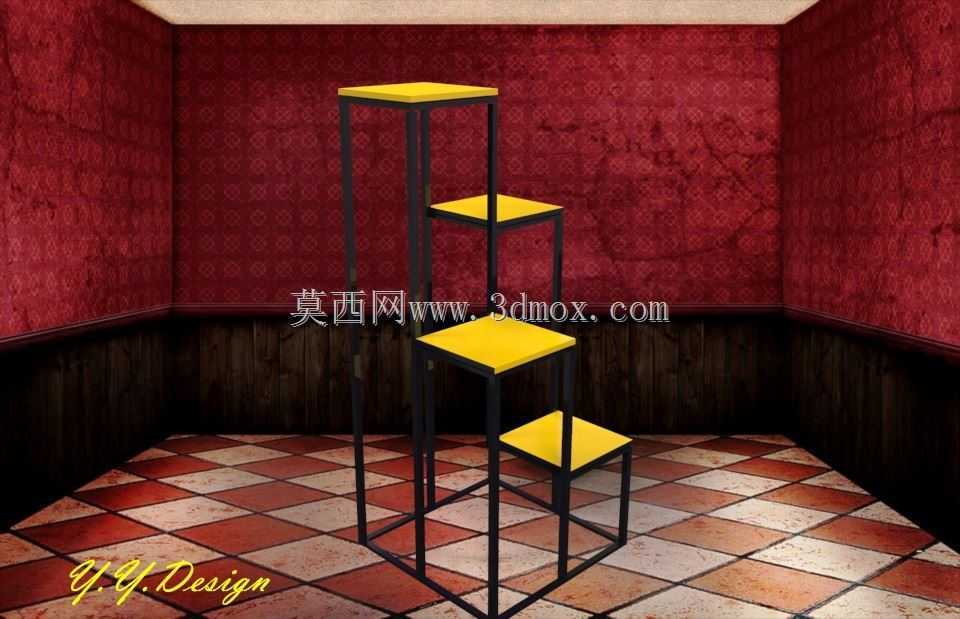

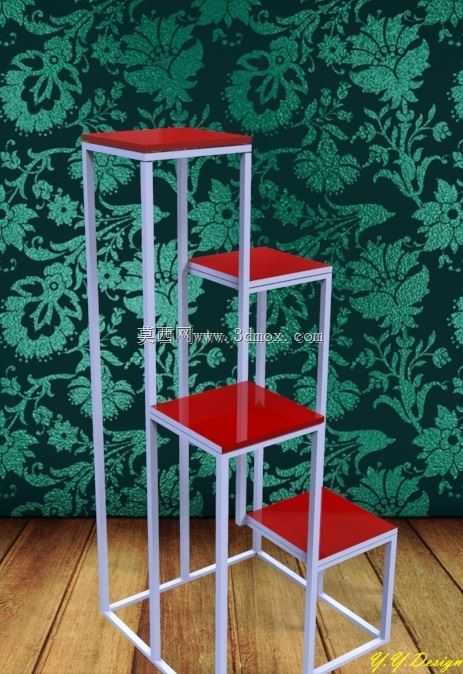

该支架采用错落阶梯式布局，四个承载面沿纵深方向逐级降低并横向错开，形成层次分明的立体承载结构。框架由薄壁方管焊接而成，立柱与底部横撑共同构成闭合受力体系，整体没有多余装饰件，结构关系清晰，适合在三维环境中直接用于空间校核与结构细化。

从实际使用看，这类结构常见于门店样品陈列、家居角落收纳、展会道具布置以及车间小件物料临时摆放。阶梯式布置的优势在于后排物品不会被前排遮挡，视线可同时覆盖各层承载面；错层形成的高差也让取放动作不必越过较高层板，手部活动空间更充裕。与等高并列层架相比，它在有限投影面积内提供了更多展示面，同时保留了较轻的整体重量。

承载面采用平板与框架分离的设计思路：金属管架负责抗弯和抗侧移，平板承担局部承压并将载荷分散到四角支撑点。建模时可将方管截面、板厚和连接节点分别参数化，后续若要调整层高、层板尺寸或管架规格，只需修改骨架参数即可快速重生。立柱在底部通过横向连接杆形成矩形底框，能够降低单侧加载时的翘曲趋势；若现场地面存在轻微不平，也可在柱脚增加可调脚垫作为补偿件。

外形边界需要重点关注最高层与最低层之间的高差、整体纵深以及最外侧立柱的落点。安装时应先确认地面承载区域，避免底框悬出支撑面；靠墙布置时，后排立柱与墙面之间应预留少量间隙，便于清洁和管线避让。由于各层重心不在同一竖直轴线上，顶层放置重物时会对底框产生附加弯矩，因此重载场景应优先校核立柱根部焊缝与底框连接强度，必要时加大底框纵深或在底部增加配重横撑。

结构细节上，方管交接处适合采用连续焊或角焊缝，外露焊后需打磨以保证层板贴合平整；层板与框架可采用螺钉、卡扣或胶接固定，若需要经常搬运，螺钉连接更利于拆装。表面处理可根据使用环境选择喷塑、镀铬或烤漆，其中喷塑层在日常磕碰后维护成本较低。三维建模阶段应保留管材中心线、层板基准面和柱脚安装面，这些基准既能用于工程图尺寸标注，也能为后续有限元分析提供清晰的约束参考。
