氧气阀分离器结构设计与应用解析

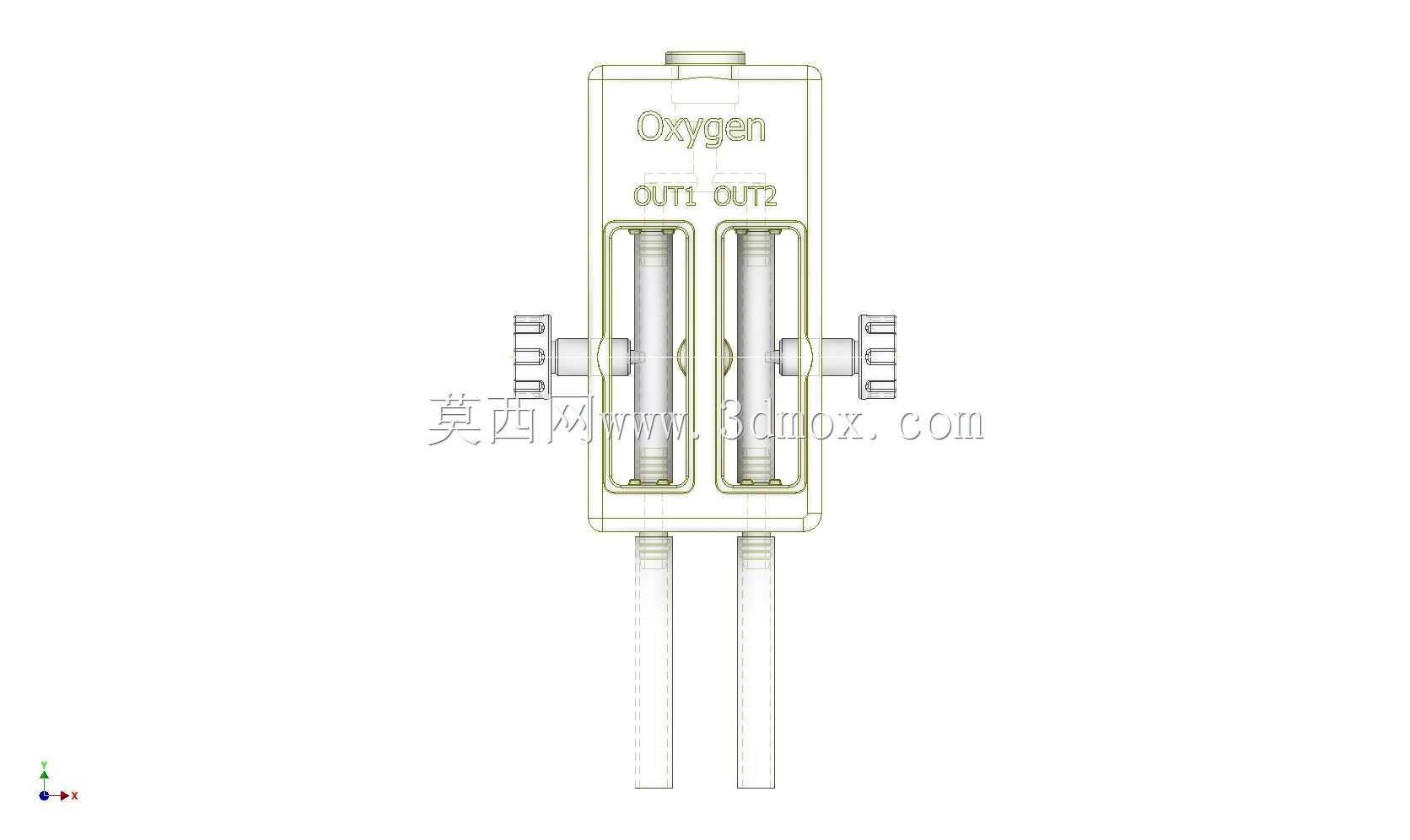

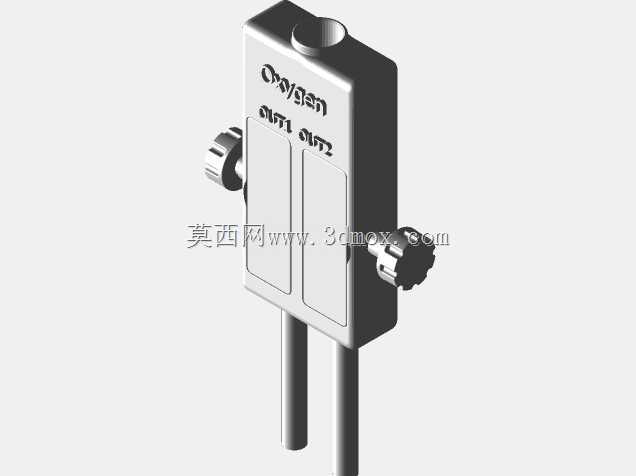

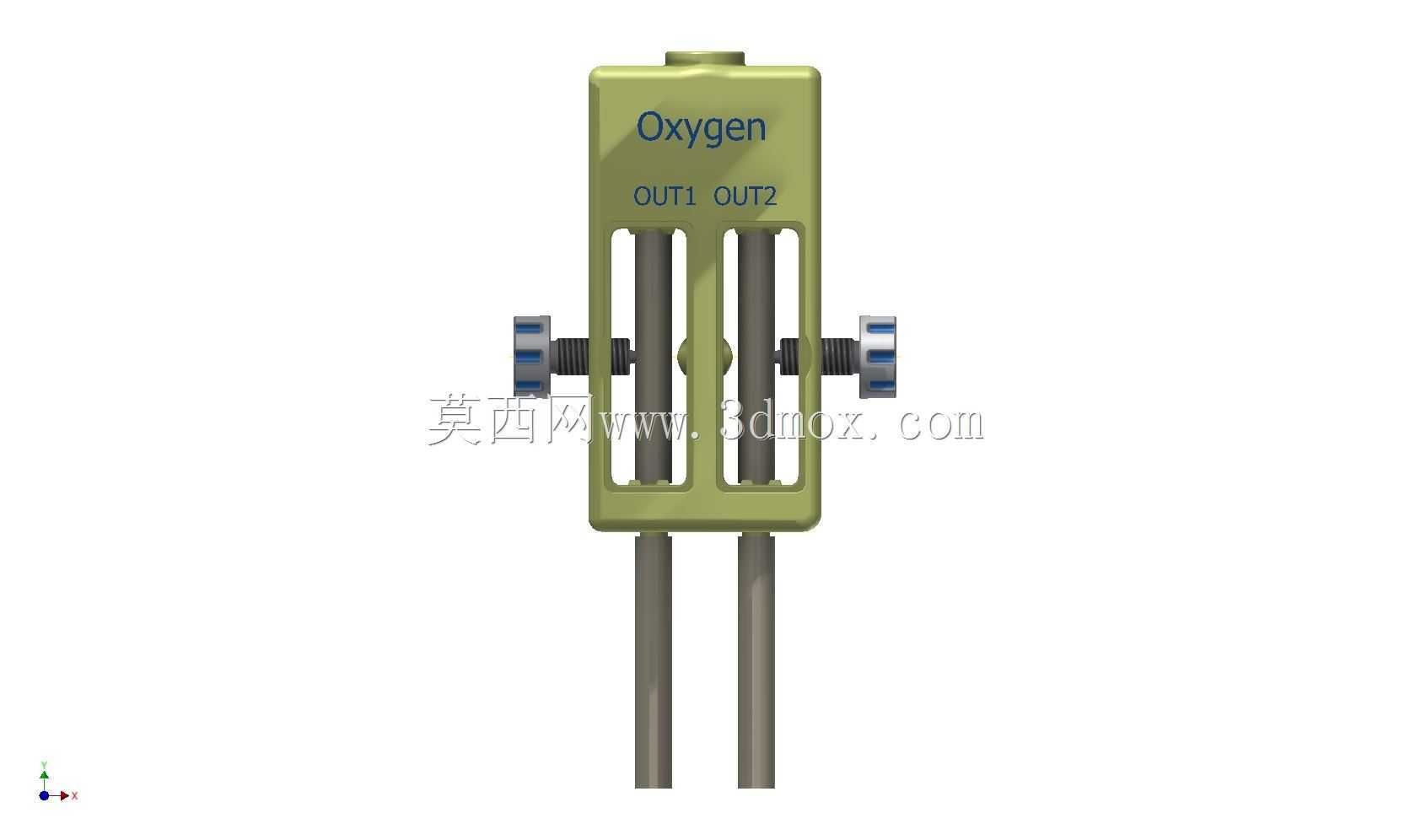

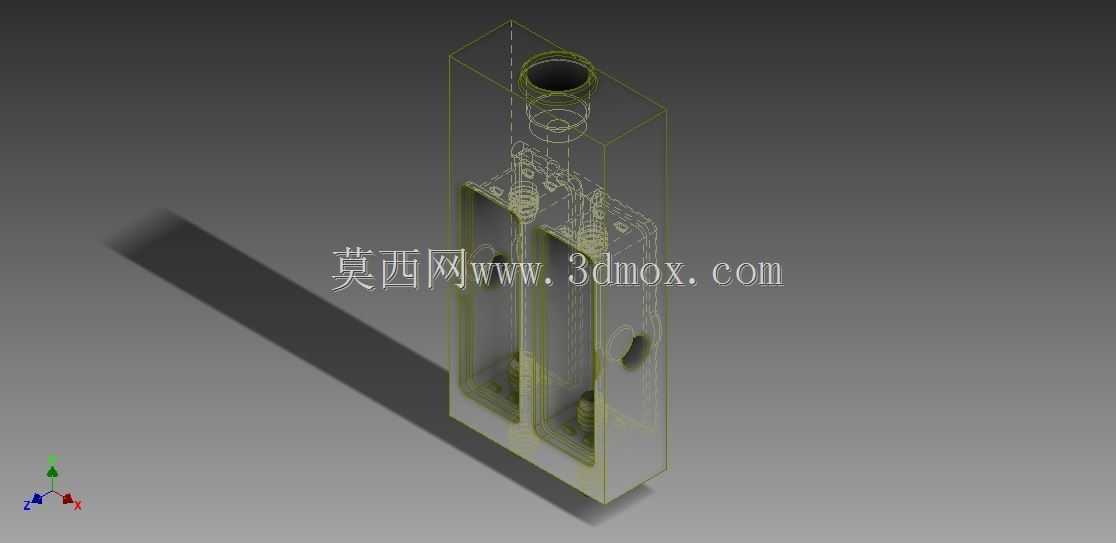

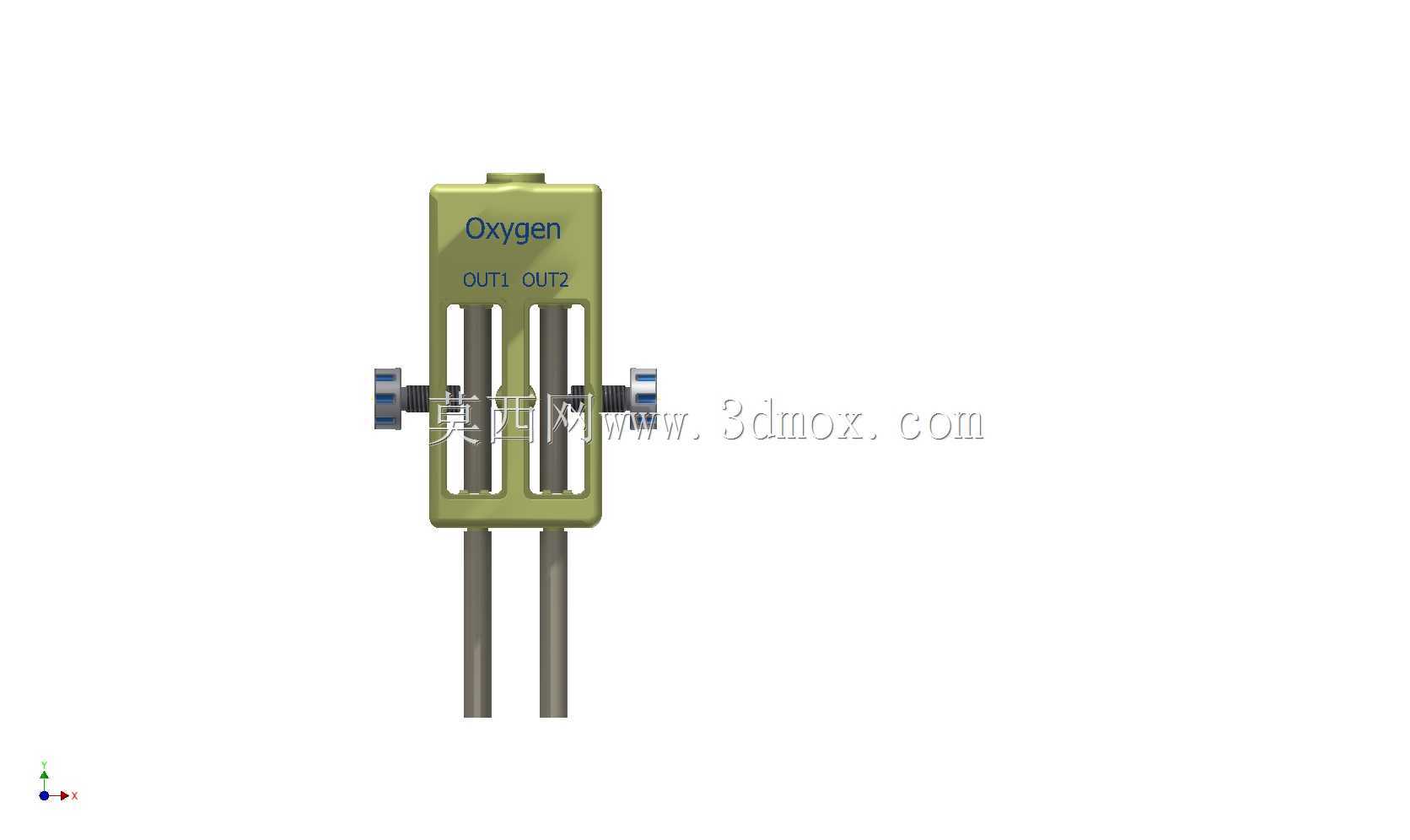

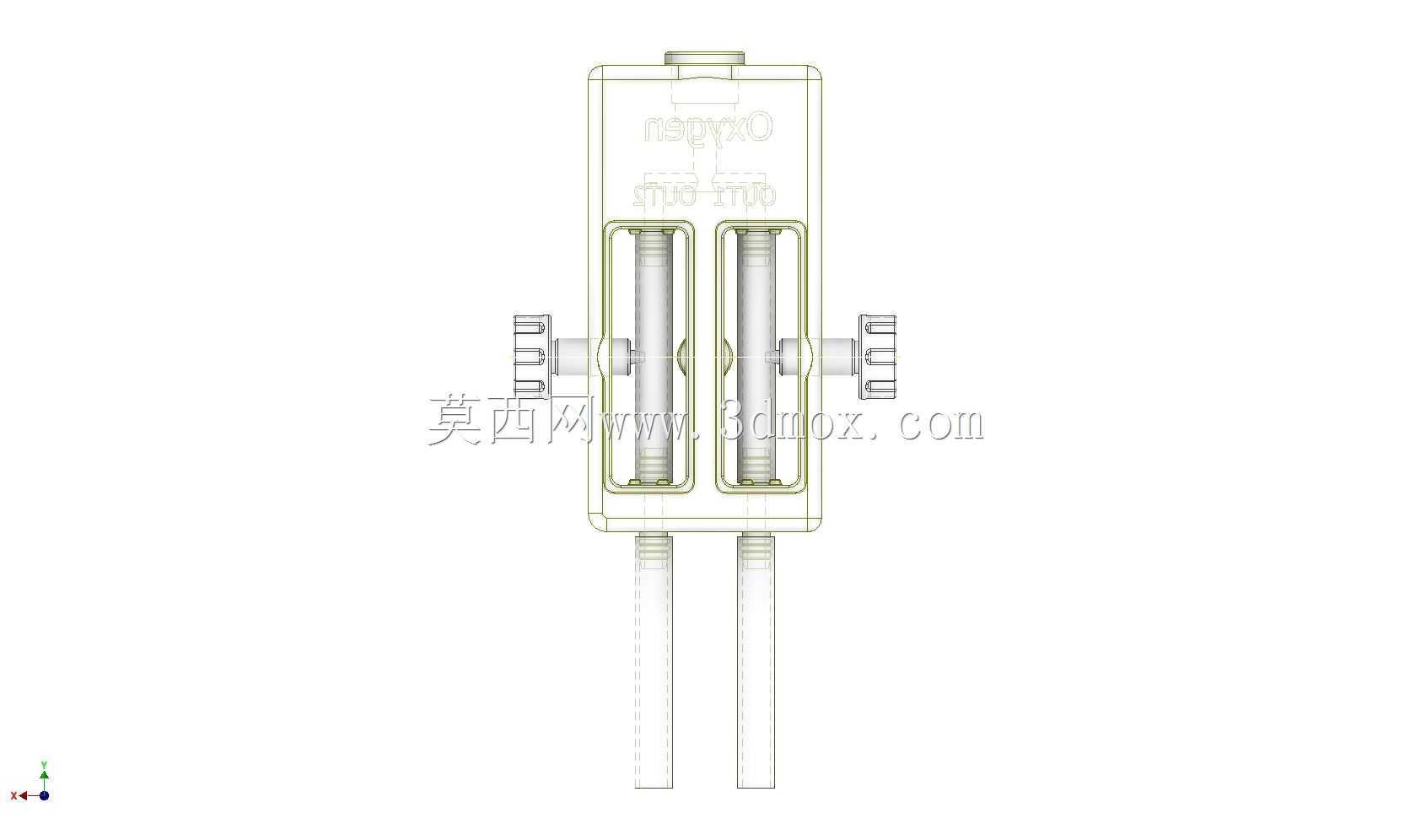

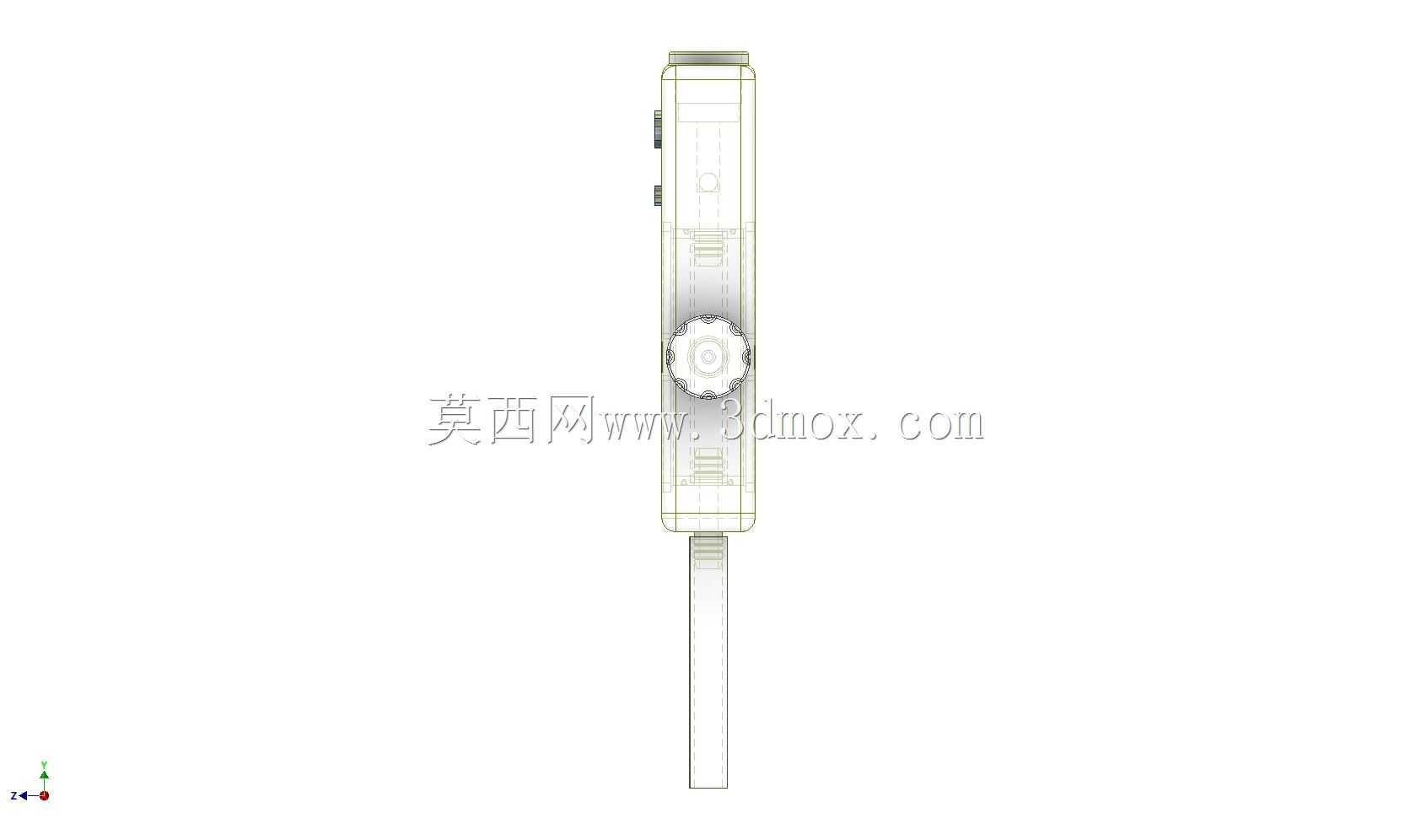

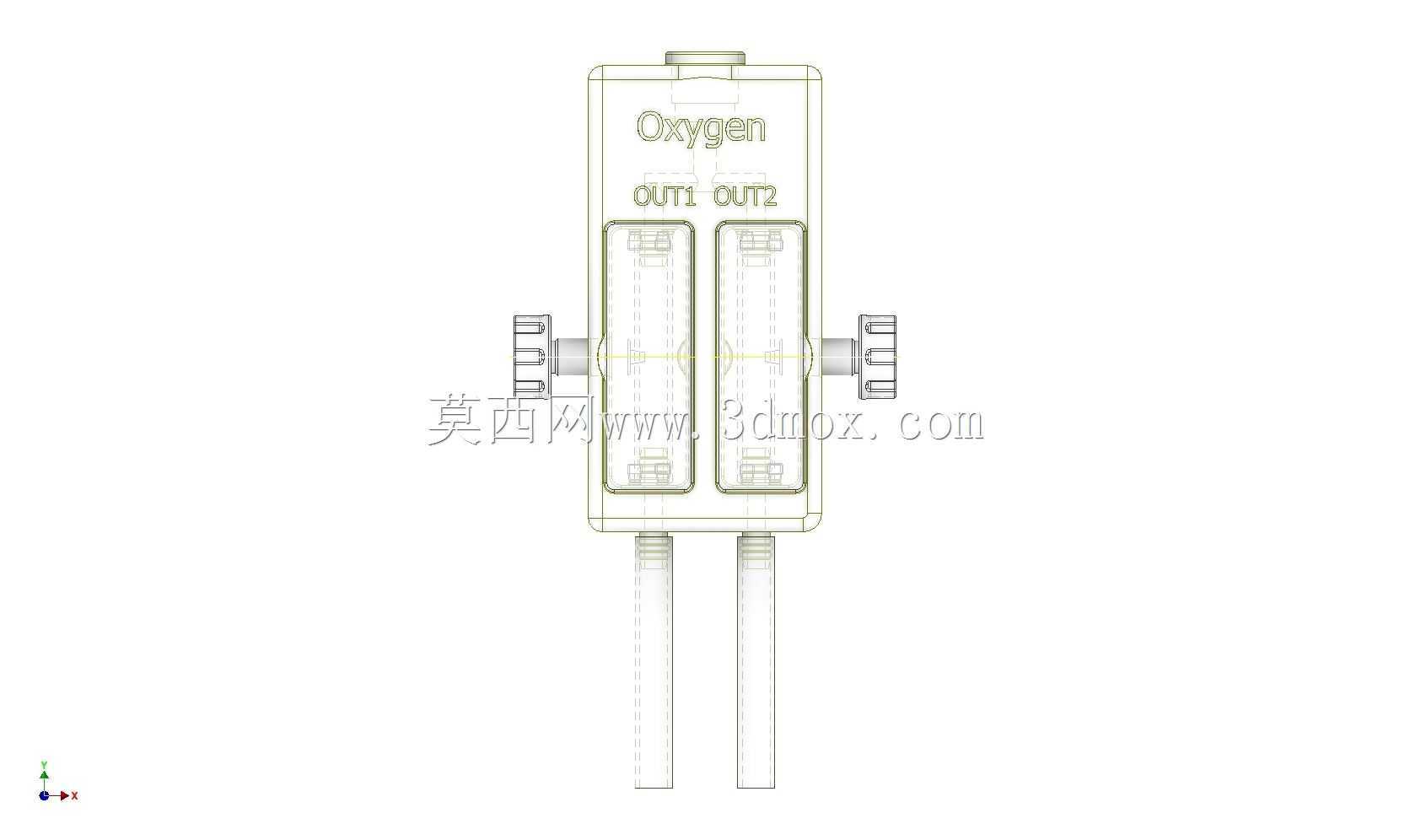

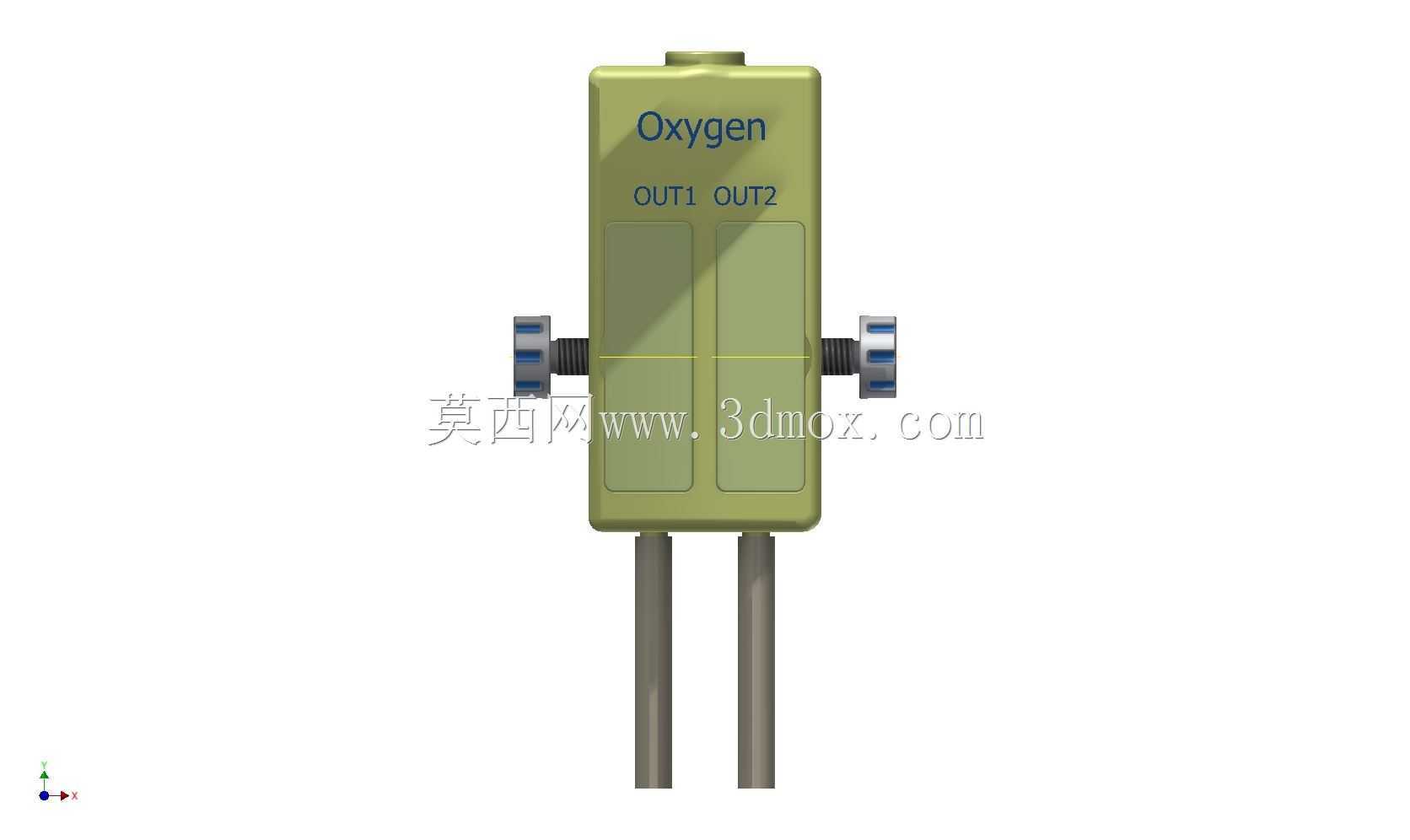

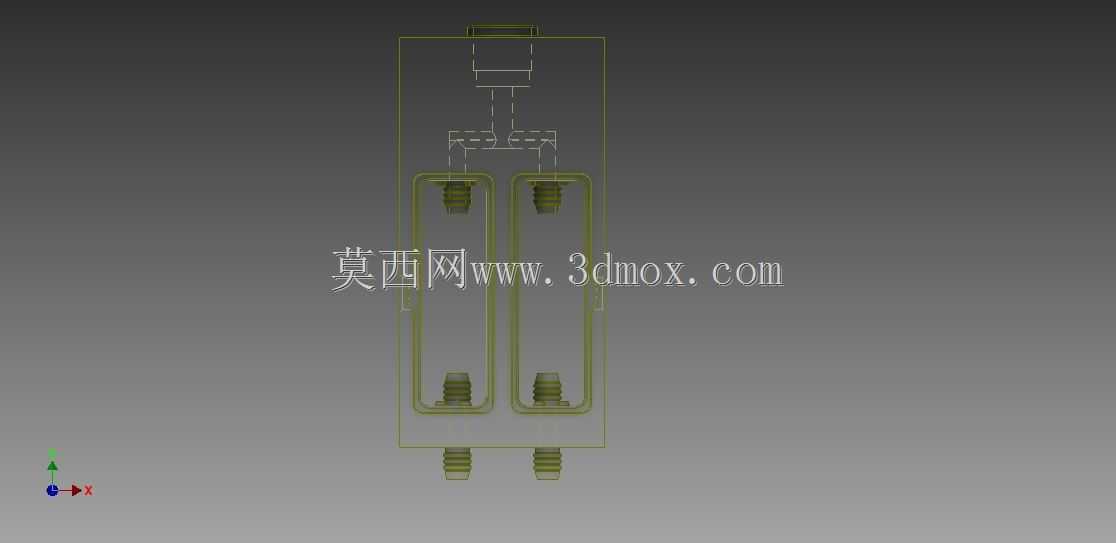

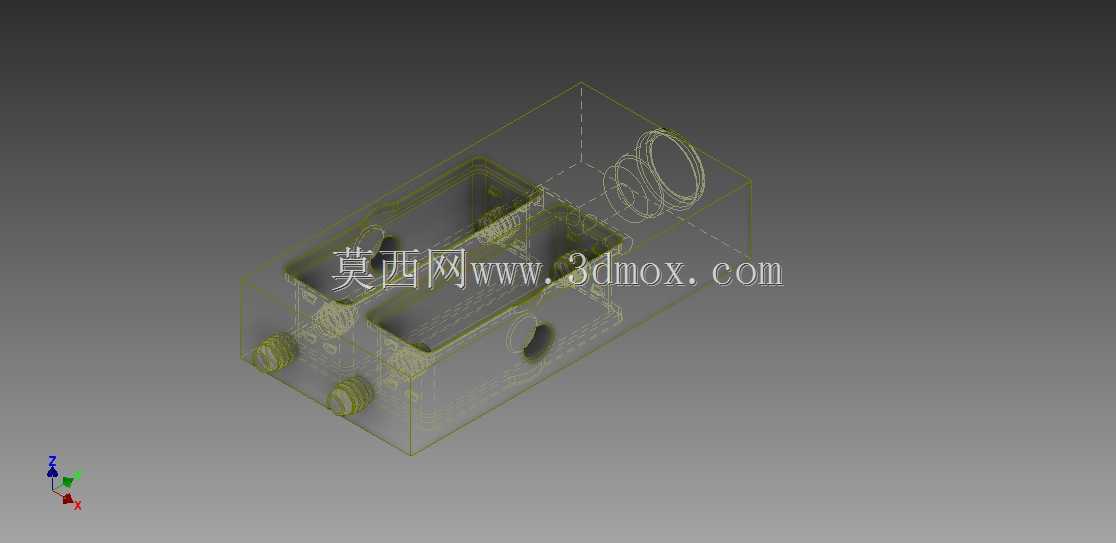

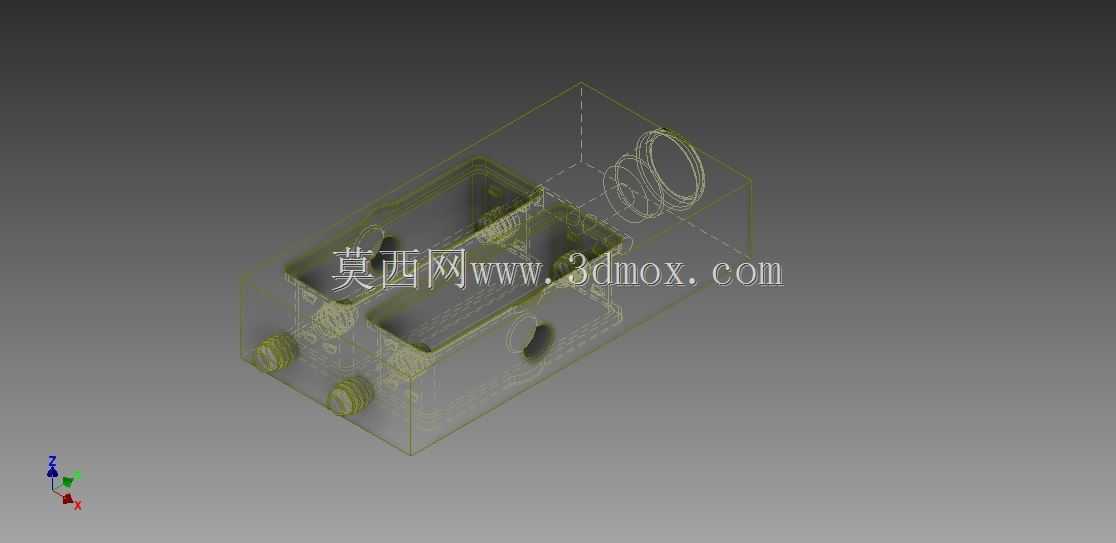

在制氧设备、医疗供氧管路、实验室气路以及工业燃烧控制系统中，氧气阀分离器常作为气路分配与隔离的关键元件出现。它既要保证氧气通路的稳定切换，又要在有限安装空间内完成两路输出的物理分隔，避免不同支路之间产生压力扰动。从结构上看，该元件主体采用立式矩形阀块布局，上部为阀体功能区，表面标注Oxygen及OUT1、OUT2接口标识，便于装配与后期维护时快速识别介质流向。阀体两侧设置横向连接端，可与快插接头、卡套接头或外螺纹管路直接对接；下部伸出两根平行管路，用于接入上游气源或固定到安装基板。这种上下分层的布置方式，使流体通道在阀体内形成清晰的进、出分区，减少交叉钻孔带来的工艺风险。设计阶段需要重点考虑氧气介质的特殊性。与压缩空气不同，氧气在高压、高速流动条件下对非金属材料、油脂残留和尖锐流道更为敏感，因此流道转折处应尽量平滑，避免突扩突缩造成的局部温升；阀体内壁与密封区域也需按禁油要求处理。模型在阀体侧面预留了较宽的平面，既可以加工安装孔，也能为铭牌、传感器支架或线槽固定提供位置。两侧接头轴线保持同轴，有利于管路对中，降低装配应力；下部两根管路的中心距经过约束，可直接匹配标准阀岛板或DIN导轨安装位。实际选型时，不能只看接口通径，还要核算安装边界。该阀分离器整体高度由阀体厚度与下伸管长共同决定，若设备内部线束密集，上方需预留插拔接头和操作扳手的空间；若采用面板嵌入式安装，则应关注阀体宽度与两侧接头外伸长度，避免与相邻电磁阀、节流阀发生干涉。对于需要频繁维护的工位，横向接口比底部接管更便于拆卸；而在移动制氧设备上，紧凑的立式结构则能降低整机占用空间。从建模角度看，这类元件适合采用自顶向下的参数化方式建立：先确定接口中心线、安装孔位和流道最小壁厚，再细化阀体倒角、标识区域和接头细节。上部矩形壳体与下部圆柱管路之间应保留足够的过渡圆角，既有利于压铸或机加工成型，也能降低应力集中。两侧接口的六角或圆柱特征需符合标准接头尺寸，保证虚拟装配时能够真实反映扳手空间。在系统集成中，氧气阀分离器通常与减压阀、截止阀、压力传感器和流量计配合使用。它承担的不是单一通断功能，而是把经过调压的氧气分配到两个独立支路，并在支路间形成结构隔离。这样的设计有助于在检修某一路时不影响另一路工作，也能在多终端供氧场景中平衡各支路压力。对于结构工程师而言，理解其安装边界、接口方向和流道组织方式，比单纯关注外观更重要；而对于设备维护人员，清晰的标识与合理的空间布局，则意味着更低的误接概率和更高的检修效率。
