伺服驱动器回路冷却器箱结构设计

项目分类:3D模型 发布时间:2021-08-09 ID:224412
  • 伺服驱动器回路冷却器箱结构设计
  • 伺服驱动器回路冷却器箱结构设计
  • 伺服驱动器回路冷却器箱结构设计
  • 伺服驱动器回路冷却器箱结构设计
  • 伺服驱动器回路冷却器箱结构设计
  • 伺服驱动器回路冷却器箱结构设计
  • 伺服驱动器回路冷却器箱结构设计
  • 伺服驱动器回路冷却器箱结构设计
  • 伺服驱动器回路冷却器箱结构设计
  • 伺服驱动器回路冷却器箱结构设计

这套冷却箱体的设计初衷,是解决工业现场伺服电机驱动器长期高负载运行时的过热问题。在自动化产线、数控机床、非标设备中,伺服驱动器通常安装在电气柜内部,当设备连续运行、环境通风条件受限或驱动模块长期处于大电流输出状态时,功率器件的结温会快速攀升,轻则触发过载保护导致设备停机,重则加速元器件老化、缩短驱动模块使用寿命。该冷却器箱采用外置式液冷回路结构,可直接对接驱动器散热面,通过内部循环介质带走功率器件产生的热量,相比传统风冷散热,散热效率更高,也能避免电气柜内积灰影响器件绝缘性能。

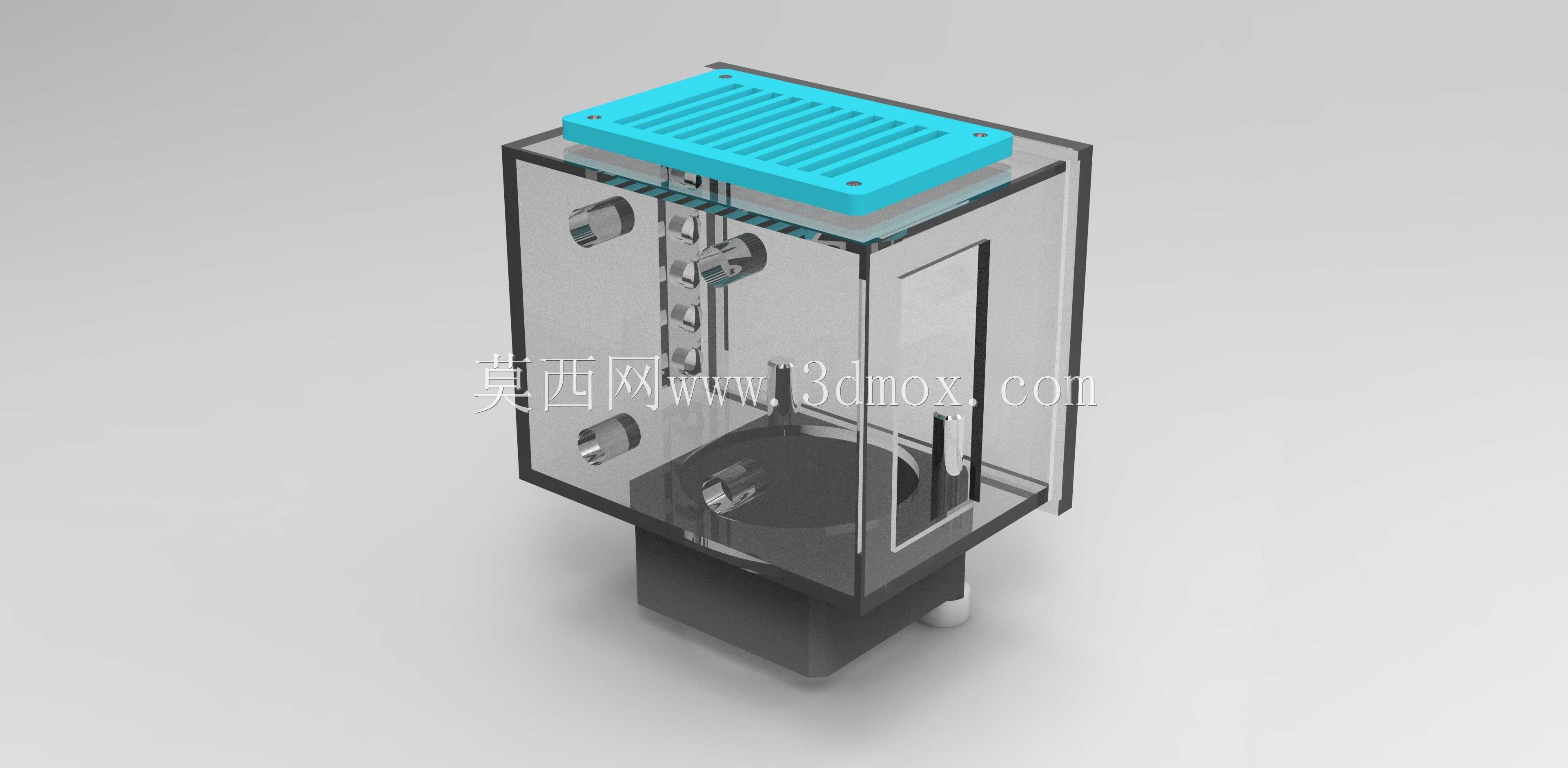

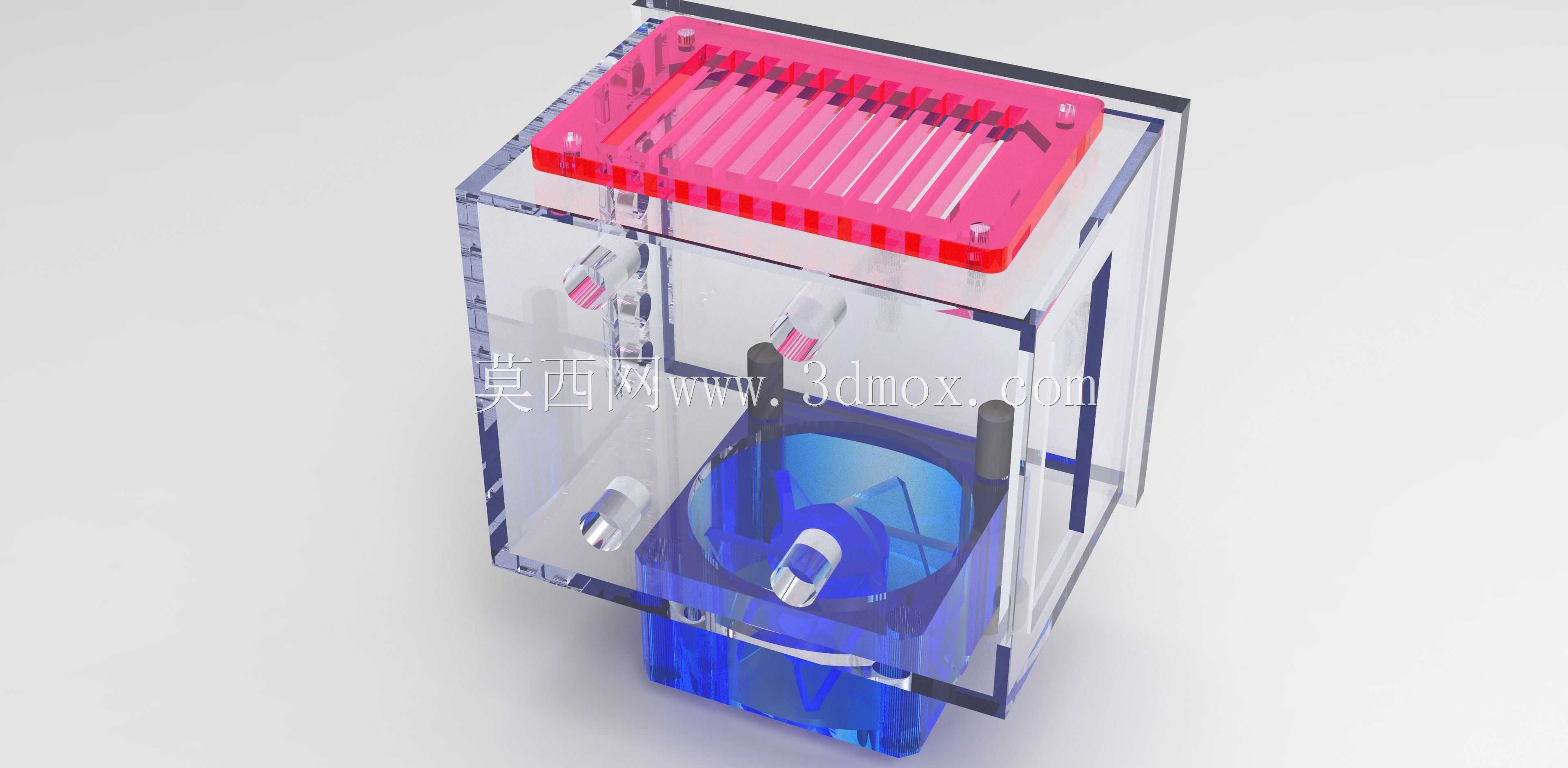

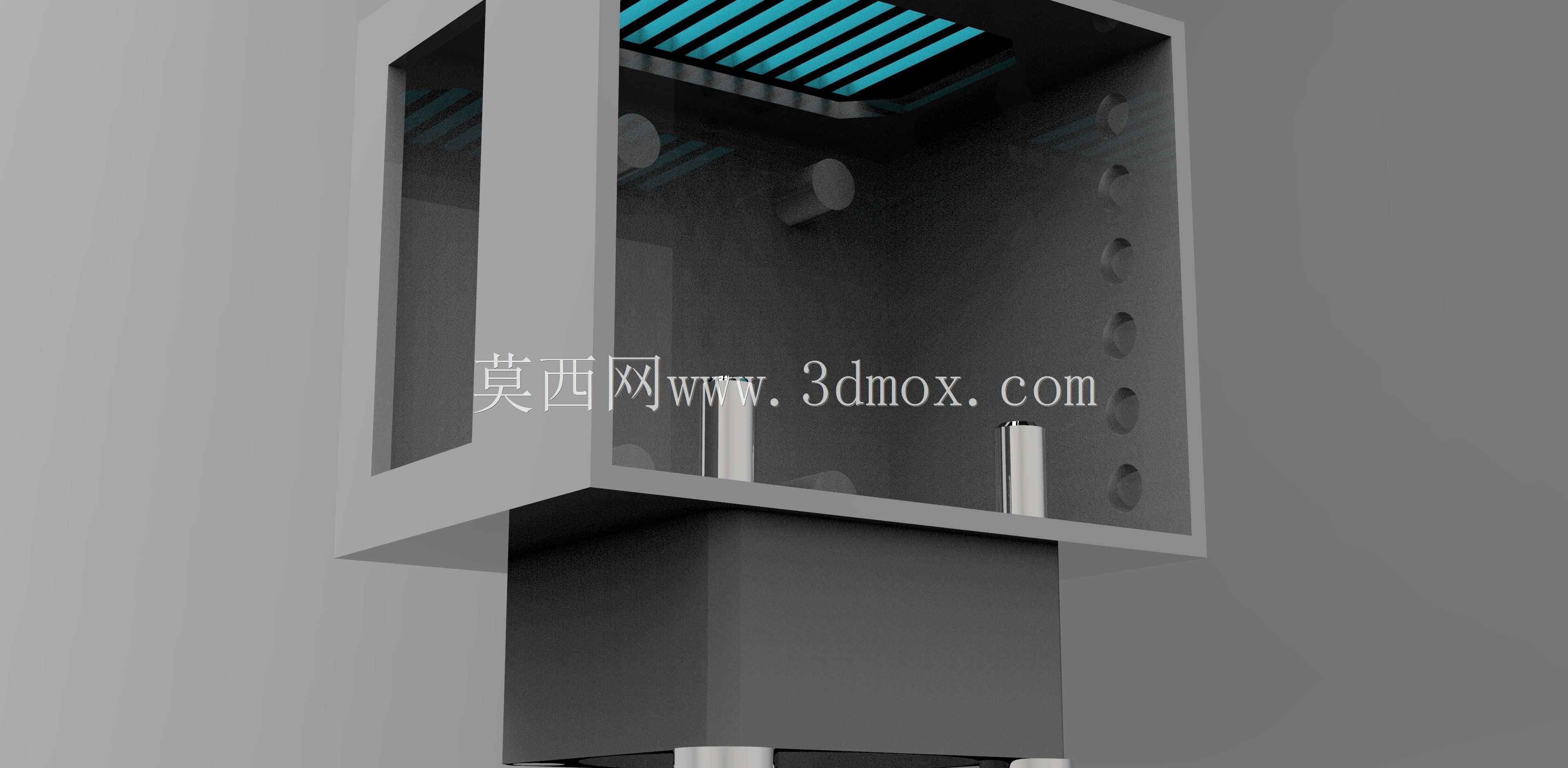

从结构布局来看,箱体采用透明可视化外壳设计,能够直观观察内部冷却介质的液位、流动状态以及内置循环组件的运行情况,日常巡检时无需拆解箱体即可判断冷却系统是否存在气堵、泄漏等异常。箱体顶部设置集成式散热排,散热排采用多流道并行结构,可增大介质与外部空气的换热面积,配合内置的循环动力组件,能够让冷却介质在封闭回路内持续流动,将驱动器传递的热量源源不断输送到顶部散热排完成热交换。箱体侧面预留多组标准管路接口,可根据实际安装方向选择不同接口作为进液口与回液口,适配不同排布方式的电气柜安装空间。

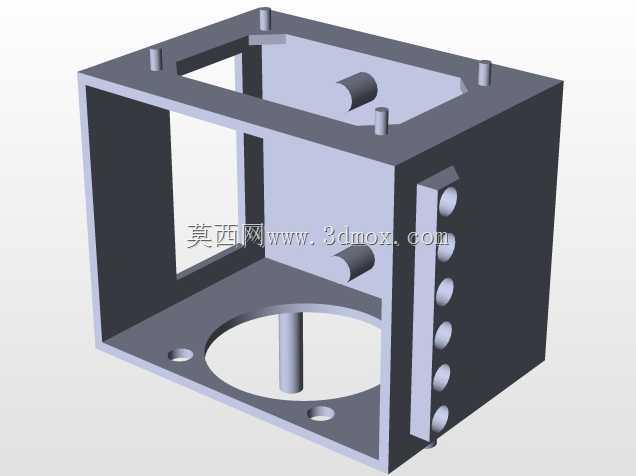

在安装边界设计上,箱体整体采用方正紧凑的结构造型,底部设置定位安装座,可通过螺栓直接固定在电气柜底板或设备机架上,安装孔位预留足够的调节余量,能够适配不同型号伺服驱动器的安装尺寸。箱体侧面的管路接口采用标准化快接结构,现场装配时无需复杂的管路焊接作业,只需对接对应规格的冷却软管即可完成回路连接,大幅降低现场安装的工作量。箱体内部的流道经过优化设计,介质从接口进入后会先流经底部储液腔,再通过内置组件输送到顶部散热排,冷却后的介质回流后直接对接驱动器的冷板接触面,整个回路的流阻控制在合理范围内,能够保证循环介质在低功耗状态下保持稳定的流速。

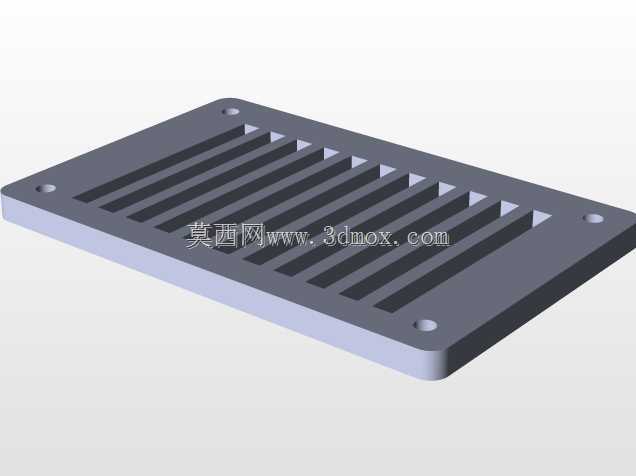

设计过程中重点考虑了设备运行的可靠性,箱体内部的储液腔预留了足够的介质膨胀空间,可避免介质受热膨胀后出现渗漏问题。外壳的密封结构采用多重密封设计,所有管路对接位置都设置密封槽,能够防止冷却介质泄漏腐蚀电气元件。顶部散热排的翅片间距经过合理设置,既保证足够的换热面积,也能避免工业现场的粉尘、纤维堆积堵塞散热通道,减少日常维护的频次。针对不同功率等级的伺服驱动器,该冷却箱体还可通过调整内部循环组件的功率、更换不同密度的散热排,适配不同发热量的散热需求,无需大幅改动整体安装尺寸,即可覆盖多规格驱动模块的冷却场景。在实际设备布局中,该冷却器箱既可以紧邻驱动器安装,缩短冷却管路长度、减少回路冷量损失,也可以根据电气柜的空间排布安装在柜内空余位置,通过柔性管路对接散热冷板,为设备的电气布局提供更多灵活选择。
