9千伏工业熔炉换热芯体结构设计

这套9千伏熔炉配套的换热结构，主要面向中小型金属熔炼、工件热处理加热场景做配套设计，日常在小型铸造车间、五金件热处理加工线、实验室小型熔炼工位上都能见到这类结构的身影，核心作用是把炉内电加热产生的热量通过多腔体流道做均匀传导，避免炉内局部温度过高导致的工件过烧、加热不均问题，同时也能回收部分排烟带有的余热，提升整套加热系统的热利用效率。

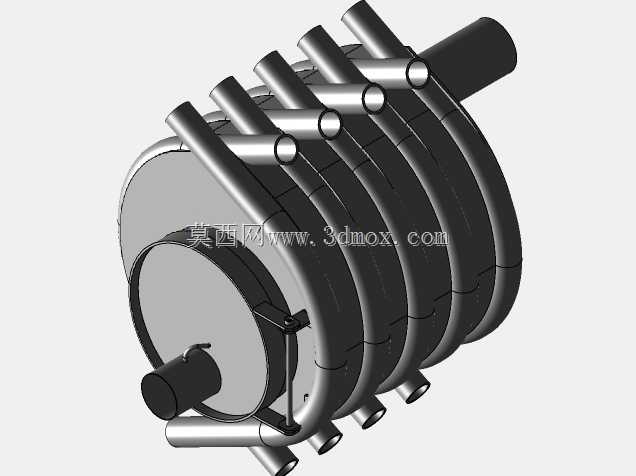

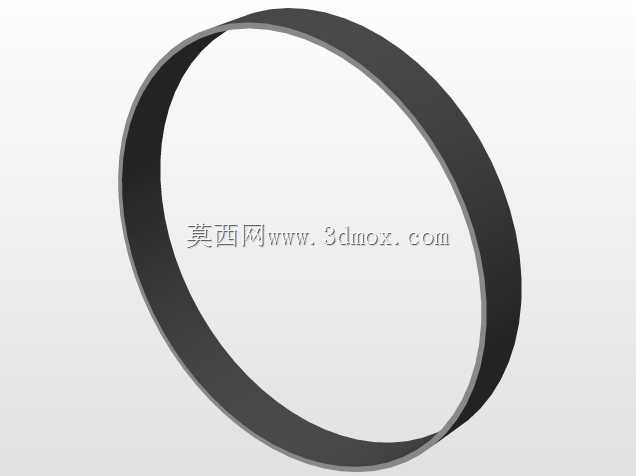

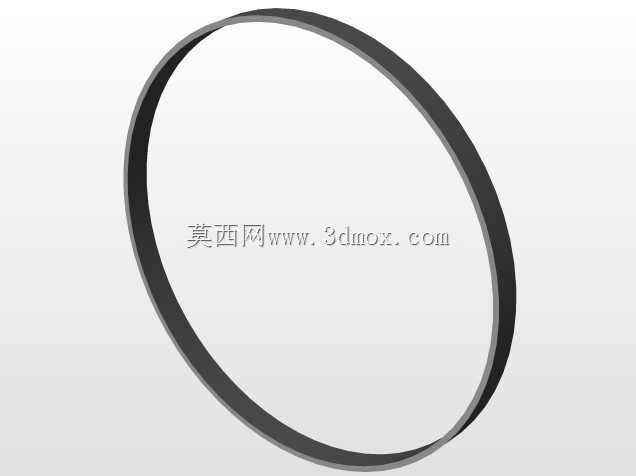

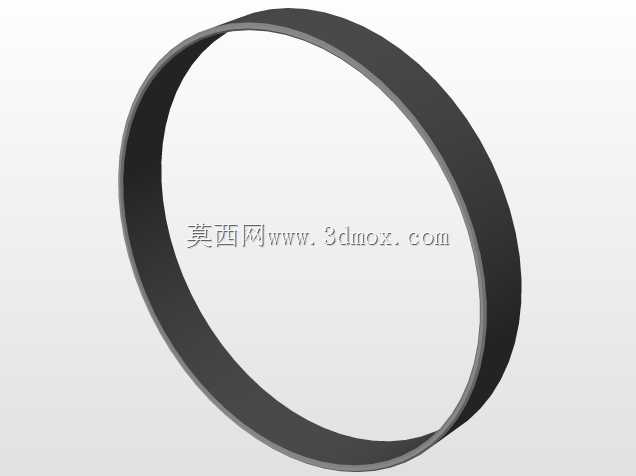

从结构设计逻辑来看，整体采用多段环形腔体叠装的布局，每一段环形腔体都预留了独立的介质流道接口，进出口管路采用错层排布的方式，既避免了管路安装时的空间干涉，也能让换热介质在腔体内形成更长的流动路径，减少换热死区。主体的环形腔体采用等壁厚设计，在建模阶段就做了圆角过渡处理，避免高温工况下的应力集中问题，所有外接管路的接口都统一采用同规格的对接尺寸，方便现场安装时直接配管，不需要额外做变径转接。

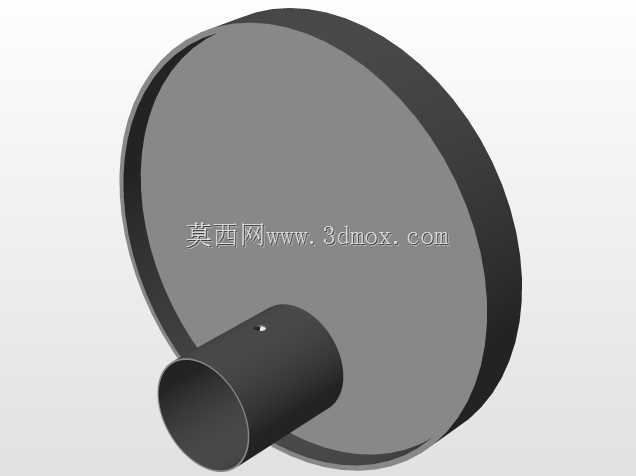

安装边界上，整体结构的轴向长度与径向尺寸做了适配性优化，能够直接嵌入对应规格的熔炉炉壳内部，不需要对原有炉体的支撑结构做大规模改动，两端的大口径接口分别对接炉体的进风与排烟段，侧面排布的多组小管径接口则对应换热介质的进出回路，安装时只需要保证腔体与炉壳的同轴度，做好接口处的密封处理即可，后期维护时也可以单独拆解某一段环形腔体做清理或更换，不需要整体拆卸整套换热结构。

实际使用过程中，这种叠片式的换热结构相比传统单腔体结构，换热面积提升了近四成，同时介质在各层腔体内的流速更均匀，不会出现局部流道堵塞导致的换热效率骤降问题，建模阶段已经对所有管路的折弯半径做了工艺校验，所有折弯处都满足常规弯管设备的加工要求，不需要定制特殊工装就能完成管路的加工制作，整体结构的受力支撑点设置在腔体底部的支架位置，能够承受整套结构满介质运行时的重量，不会在长期高温工况下出现形变移位的问题。
