车辆悬架用减震器弹簧总成结构设计

项目分类:3D模型 发布时间:2021-10-25 ID:335196
  • 车辆悬架用减震器弹簧总成结构设计
  • 车辆悬架用减震器弹簧总成结构设计
  • 车辆悬架用减震器弹簧总成结构设计
  • 车辆悬架用减震器弹簧总成结构设计
  • 车辆悬架用减震器弹簧总成结构设计

在乘用车辆、商用载货车辆以及部分非道路移动机械的行走悬架系统中,这类减震器弹簧总成是承担滤震、承载与运动限位的核心部件,区别于单独使用的圆柱螺旋弹簧,该结构将弹性元件与阻尼导向轴做了集成式装配设计,能在有限的安装空间内同时实现垂向缓冲、径向限位与阻尼传导的多重作用。从实际装车场景来看,这类总成结构多用于麦弗逊式前悬架或者拖拽臂式后悬架的减震支柱位置,替代了传统弹簧与减震器分体装配的布局,能有效减少悬架系统的占用空间,降低底盘布置的难度,尤其适配紧凑型乘用车辆的前舱布局需求,在小型工程作业车辆的驾驶室悬置位置也有同类结构的应用,用来过滤行驶过程中路面传递的高频振动,避免刚性冲击直接传递到车架或者驾驶室结构上。

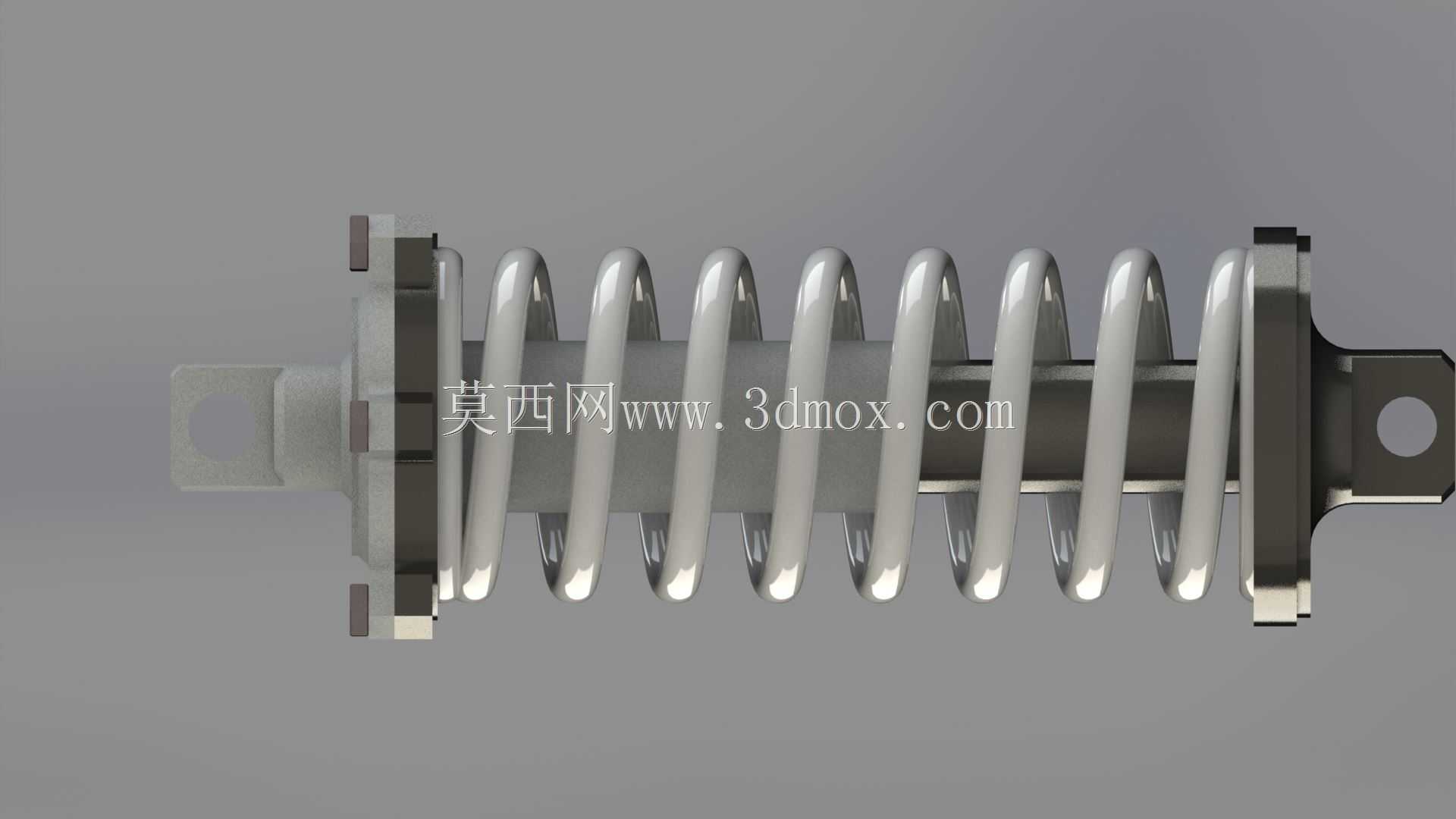

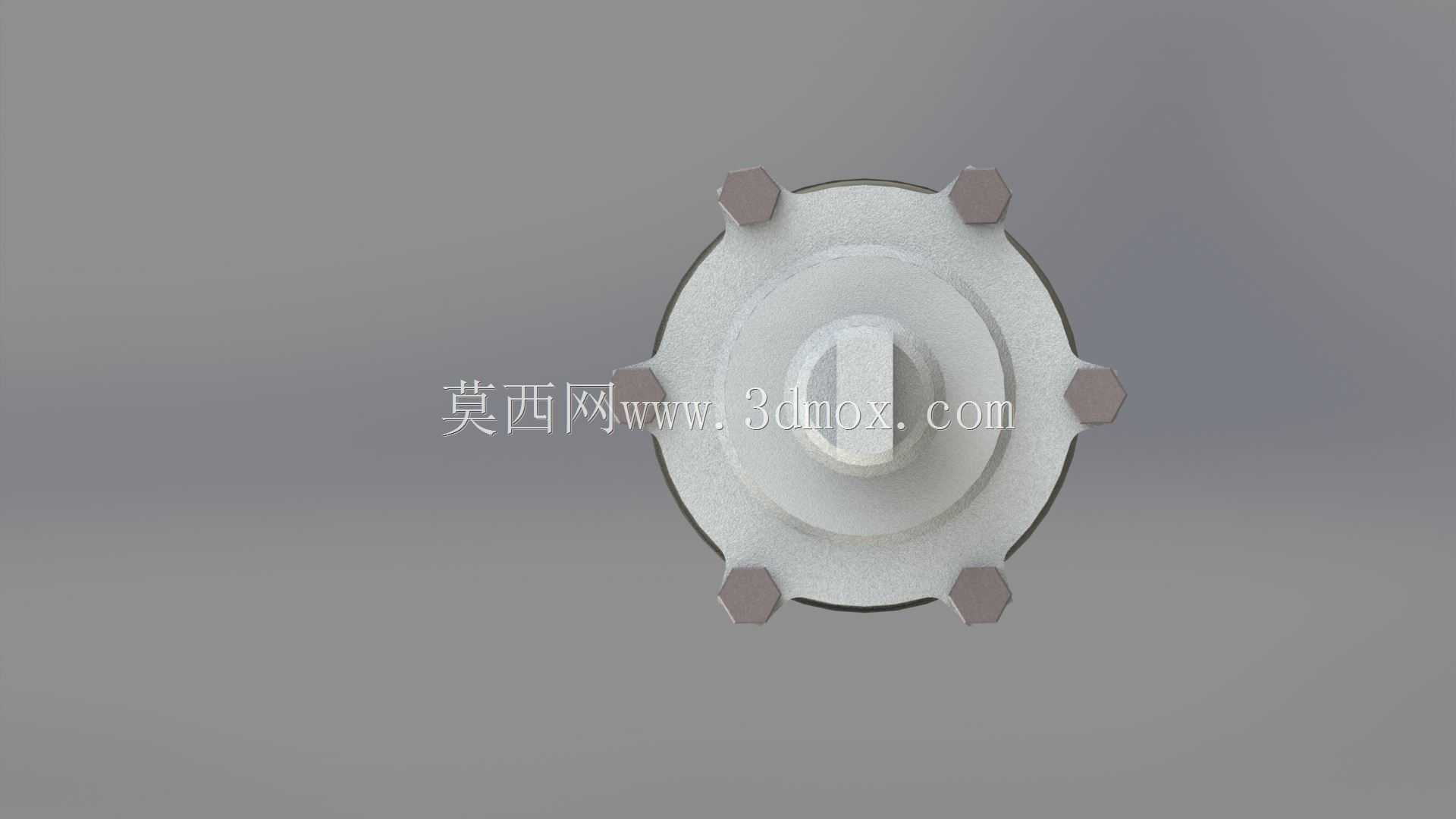

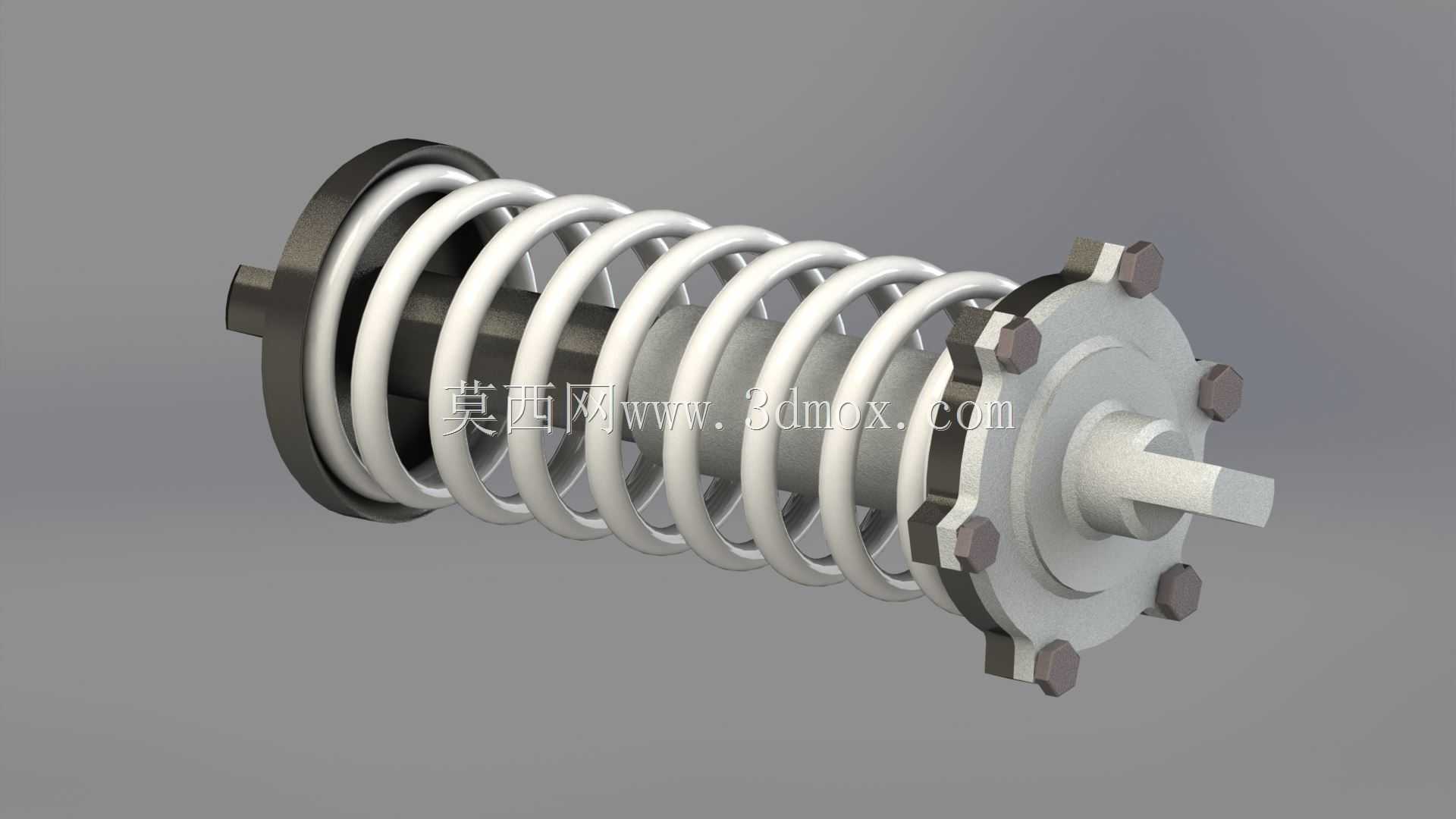

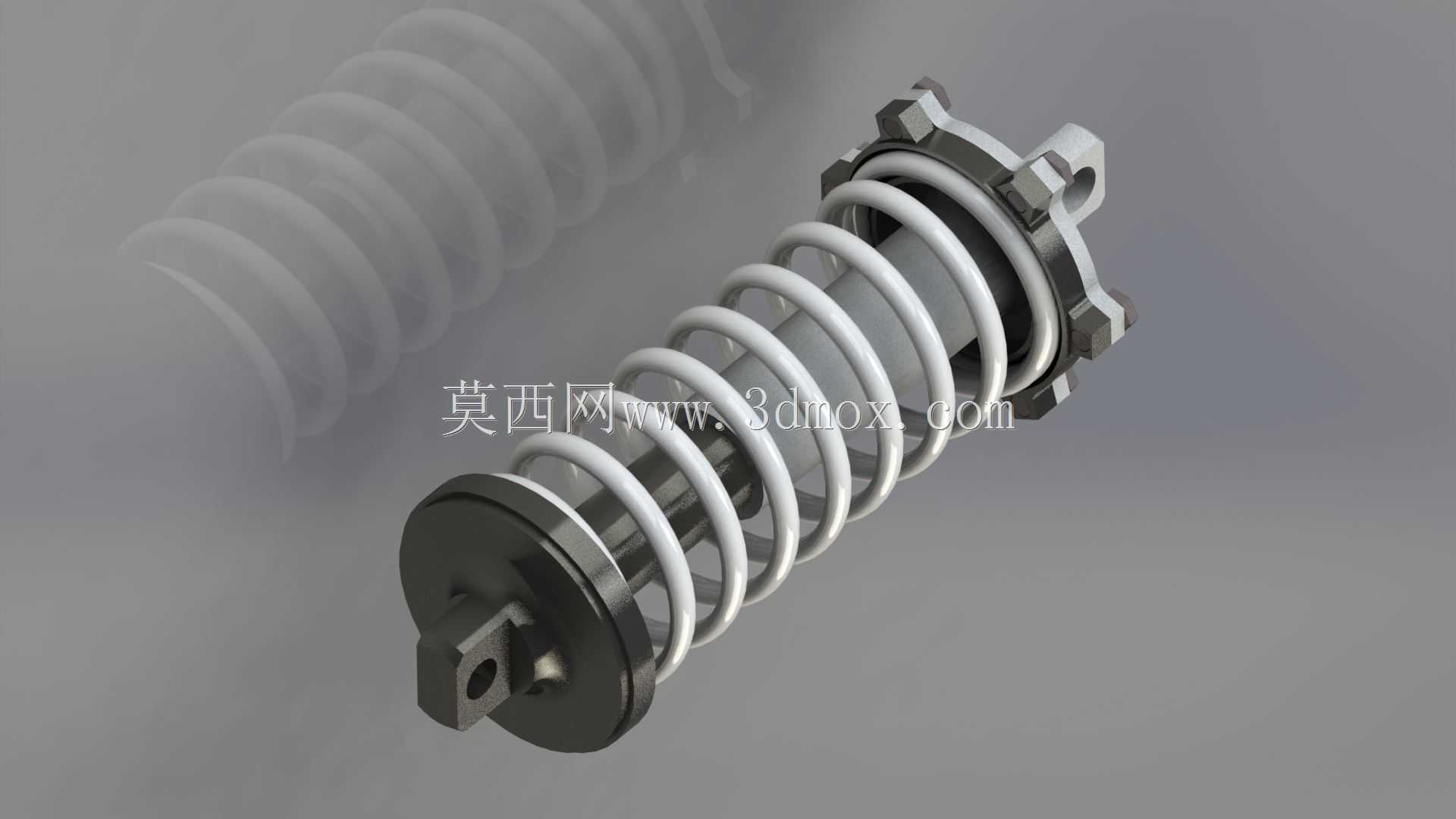

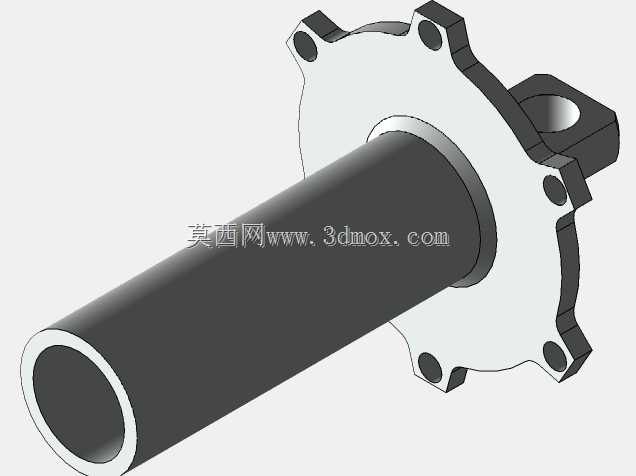

从功能特性上看,该结构的核心弹性元件为等节距圆柱螺旋压缩弹簧,弹簧两端做了并圈磨平处理,保证端面与上下安装座的贴合度,避免工作过程中出现弹簧偏载、异响的问题;中间的导向轴集成了阻尼连接结构,轴端的法兰盘通过周向均匀布置的螺栓凸台实现与车架侧安装座的刚性连接,另一端的伸出轴头用来连接转向节或者下摆臂结构,弹簧在工作过程中始终沿着导向轴的轴向做伸缩运动,不会出现径向窜动或者弹簧弯折的失效风险。周向布置的螺栓连接位做了等角度分布设计,保证安装时的受力均匀性,每个连接凸台都做了加厚处理,能承受车辆过坑、重载时产生的瞬时冲击载荷,避免连接位置出现应力断裂。

设计这类结构时,首先要匹配整车的簧下质量与悬架动行程参数,弹簧的线刚度需要根据满载轴荷、偏频要求做计算匹配,刚度值过大容易导致悬架过硬,滤震效果变差,刚度值不足则会出现悬架击穿、缓冲块频繁撞击的问题;弹簧的中径、钢丝直径需要结合安装空间的径向边界做调整,要预留出弹簧压缩到最大行程时的径向膨胀间隙,避免弹簧与周边的转向拉杆、制动管路发生运动干涉。导向轴的直径需要满足压杆稳定要求,在最大轴向载荷下不能出现失稳弯曲的问题,轴表面的粗糙度要控制在合理范围,降低弹簧伸缩过程中与导向结构的摩擦阻力,避免出现减震卡滞的问题。上下安装座的端面要保证与弹簧轴线的垂直度,否则弹簧工作时会出现偏磨,大幅缩短弹簧的疲劳寿命。

从安装边界来看,该总成的上端法兰盘外径决定了车架侧安装支座的最小开孔尺寸,周向的螺栓孔分布圆直径要与整车安装座的孔位完全匹配,下端伸出轴头的直径、长度要匹配转向节或者摆臂的安装衬套尺寸,弹簧的自由长度要对应悬架在设计满载位置时的初始压缩量,保证车辆在空载、满载状态下弹簧都能保持足够的预紧力,不会出现弹簧松脱的问题。在垂向运动方向上,要预留足够的压缩行程与拉伸行程,压缩行程末端要匹配橡胶缓冲块的安装位置,避免弹簧并圈时产生刚性撞击,拉伸行程要限制弹簧的最大伸长量,避免弹簧超出拉伸极限出现永久变形。

实际建模过程中,螺旋弹簧的扫描路径要严格按照节距参数做螺旋线绘制,两端的并圈部分要单独调整节距参数,保证磨平后的端面贴合度;法兰盘上的连接凸台采用圆周阵列的方式生成,保证每个凸台的位置度公差,轴端的伸出部分要做倒角处理,方便安装时的衬套导入。整个装配体的配合关系要按照实际装车的运动状态做约束,弹簧部分要添加柔性件的运动仿真约束,模拟实际工作过程中的压缩变形状态,方便后续做运动干涉检查,验证悬架跳动全行程内弹簧与周边结构是否存在碰撞风险。这类集成式减震弹簧总成相比分体式结构,装配工序更简单,总成的同轴度更容易保证,后期维护时可以整体拆装更换,降低售后维修的难度,同时因为导向结构与弹簧做了集成设计,弹簧的受力状态更稳定,疲劳寿命相比分体式布置的弹簧有明显提升,能更好适应复杂路况下的长期交变载荷工作场景。
