工业级卡钳夹持固定支撑构件

在工装夹具与小型夹持设备的装配体系里，这类卡钳支架承担着核心的定位与承载作用，它并非独立完成夹持动作，而是作为卡钳总成的安装基体，把钳体、驱动件、受力支点整合在同一刚性基准面上，保障夹持作业时的位置精度与抗形变能力。从实际产线场景来看，它常出现在工位装配工装、小型工件检测台、手动/气动卡钳配套基座中，适配多品种小批量生产里的快速装夹需求，也可嵌入非标自动化设备的夹持工位，为待加工工件提供稳定的侧向或端面夹持支撑。

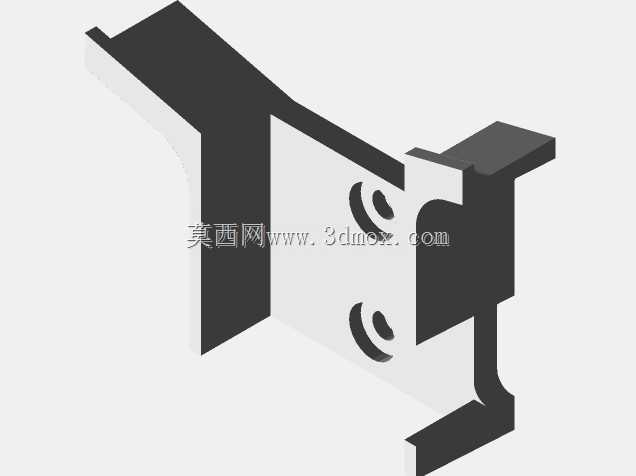

设计层面优先考量受力传递路径，支架的两个安装孔位与卡钳铰接点位形成稳定的三角受力结构，当卡钳执行夹紧动作时，夹紧反力会通过支架本体分散到安装基面，避免局部应力集中导致的支架变形或孔位偏移。建模过程中对安装孔的同轴度、贴合面的平面度都做了对应约束，既保证卡钳铰接转动无卡滞，也能让支架与安装基面完全贴合，减少装配间隙带来的夹持精度损失。支架的外轮廓做了轻量化的结构收窄，在不削弱受力截面强度的前提下，去除了非受力区域的冗余材料，既控制整体自重，也避免与周边工装、管线产生运动干涉。

外形尺寸与安装边界方面，支架的整体跨度适配常规中小型卡钳的安装孔距，两个固定孔的孔径匹配通用标准紧固件，可直接固定在型材台面或钢制工装板上；支架的厚度方向预留了足够的受力余量，在额定夹持力范围内不会出现弯曲形变，安装时只需保证贴合面无焊渣、毛刺等凸起异物，即可完成基准定位。它的侧向伸出长度经过匹配设计，既给卡钳的开合动作留出足够行程空间，也不会因悬伸过长导致受力时产生挠度，在需要频繁开合夹持的工况下，能长期维持卡钳的位置重复性，减少因支架形变带来的工件定位偏差。

从结构适配性来看，该支架可兼容手动卡钳、气动卡钳等多种驱动形式的同安装规格卡钳，更换不同夹持头时无需改动支架安装基准，只需调整卡钳自身的行程限位即可适配不同厚度的工件。在设备维护环节，支架的规整结构也便于日常检查孔位磨损、贴合面形变，出现损耗时可快速整体更换，无需对整套夹持工装进行拆解校准，能有效缩短产线停机维护的时长。建模时对各倒角、过渡圆角都做了工艺性处理，避免后续加工时出现应力集中开裂的问题，也符合机械加工件的常规工艺要求。
