带定心卡盘的达芬奇管钻结构设计

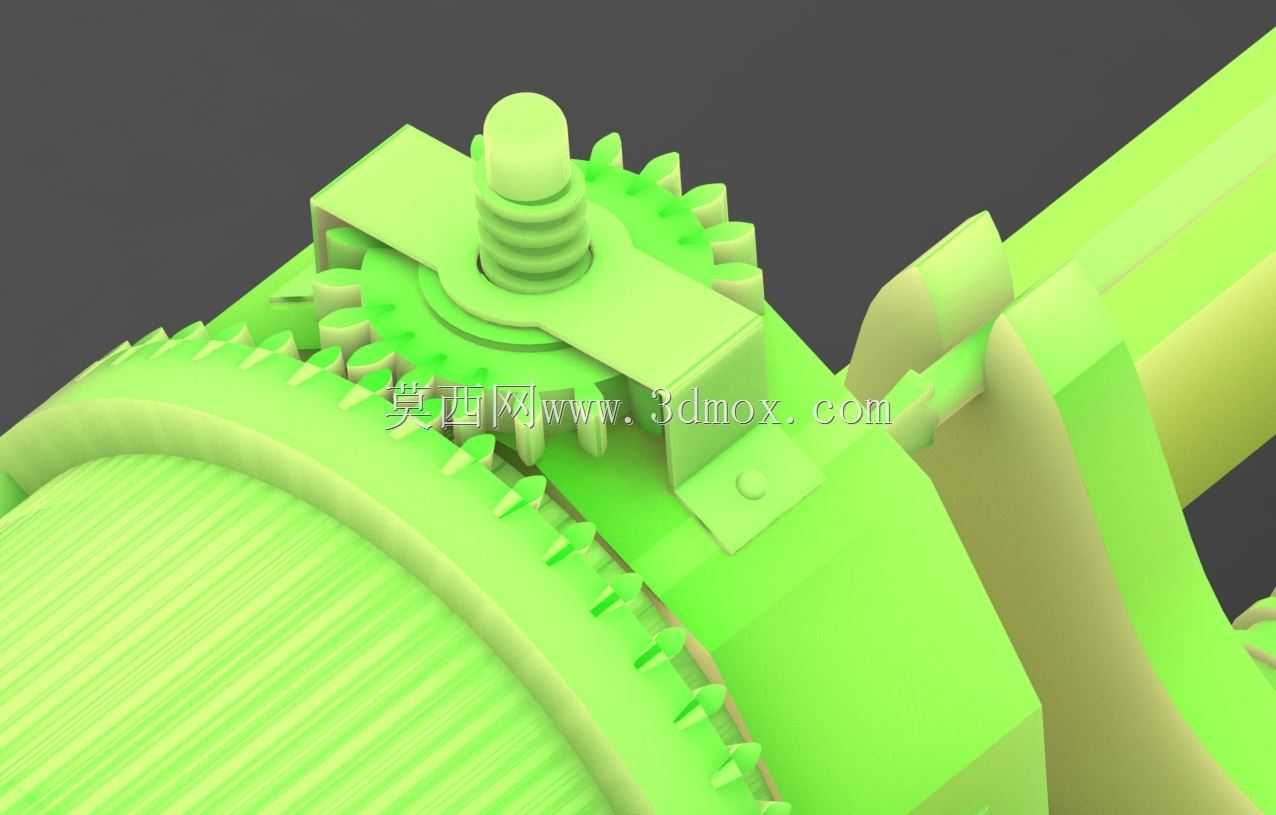

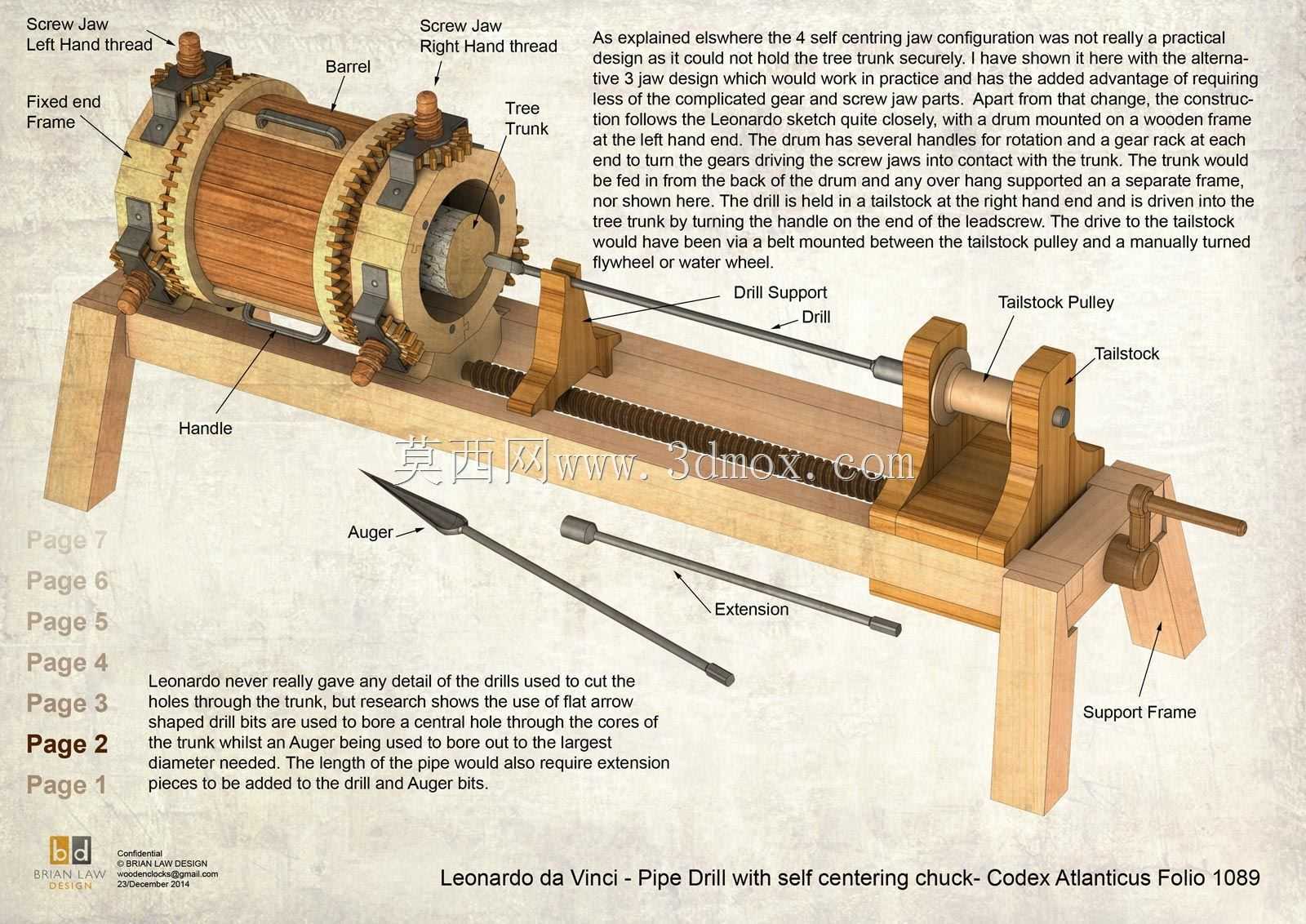

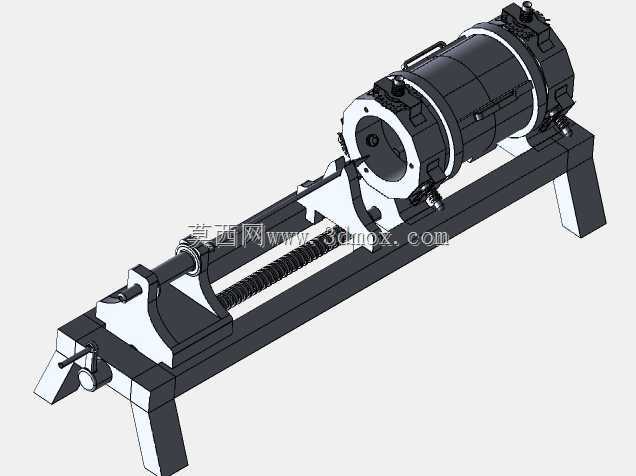

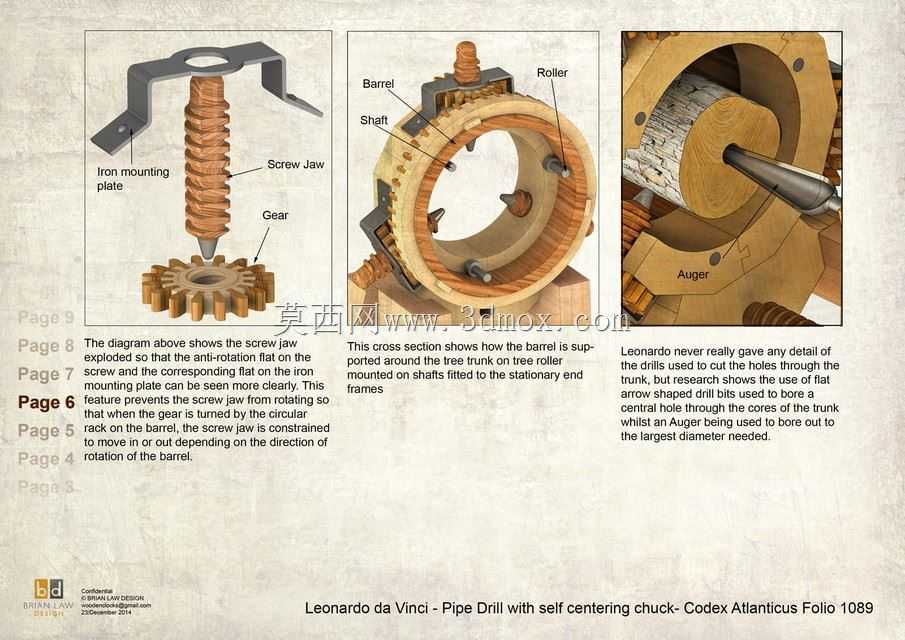

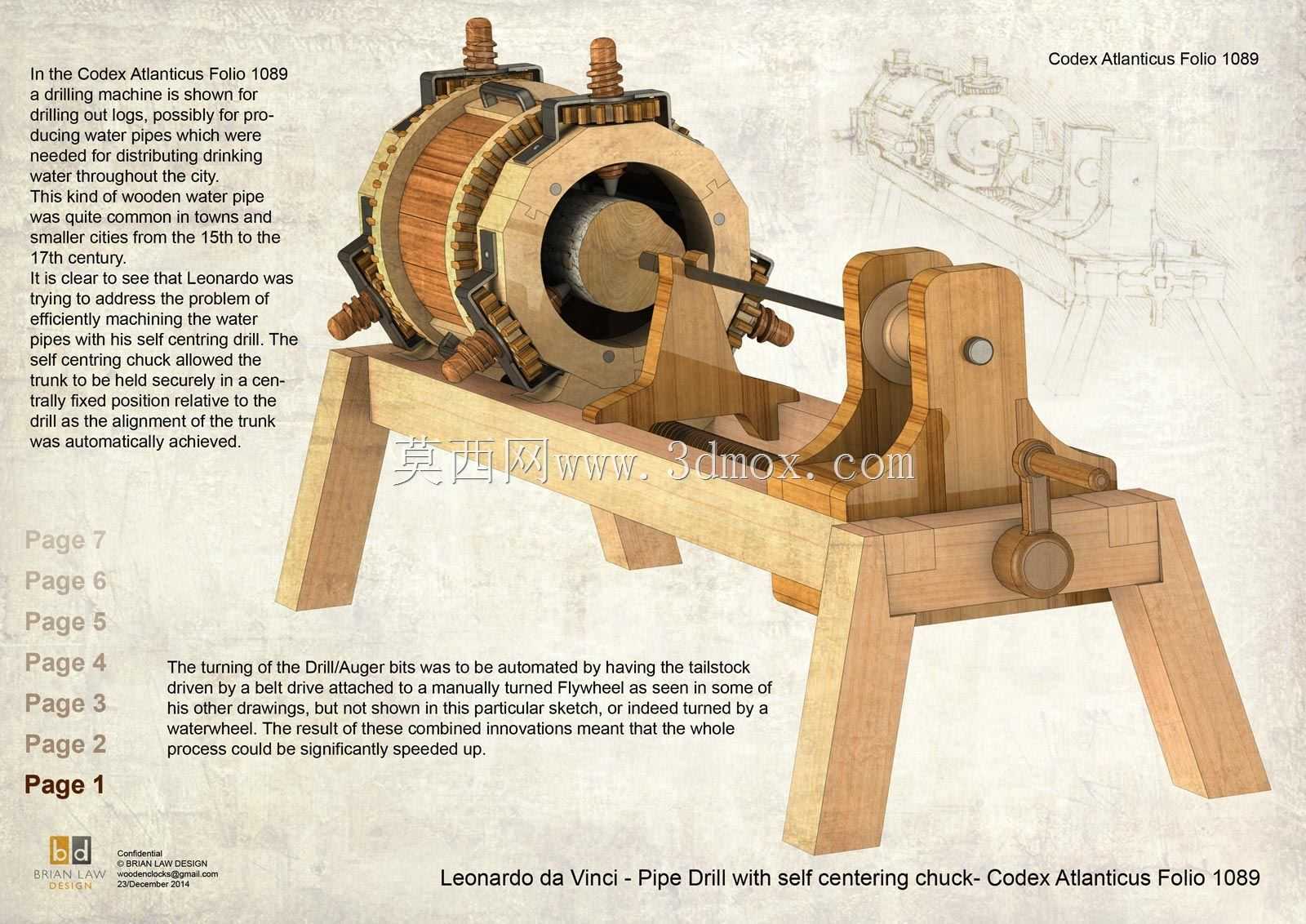

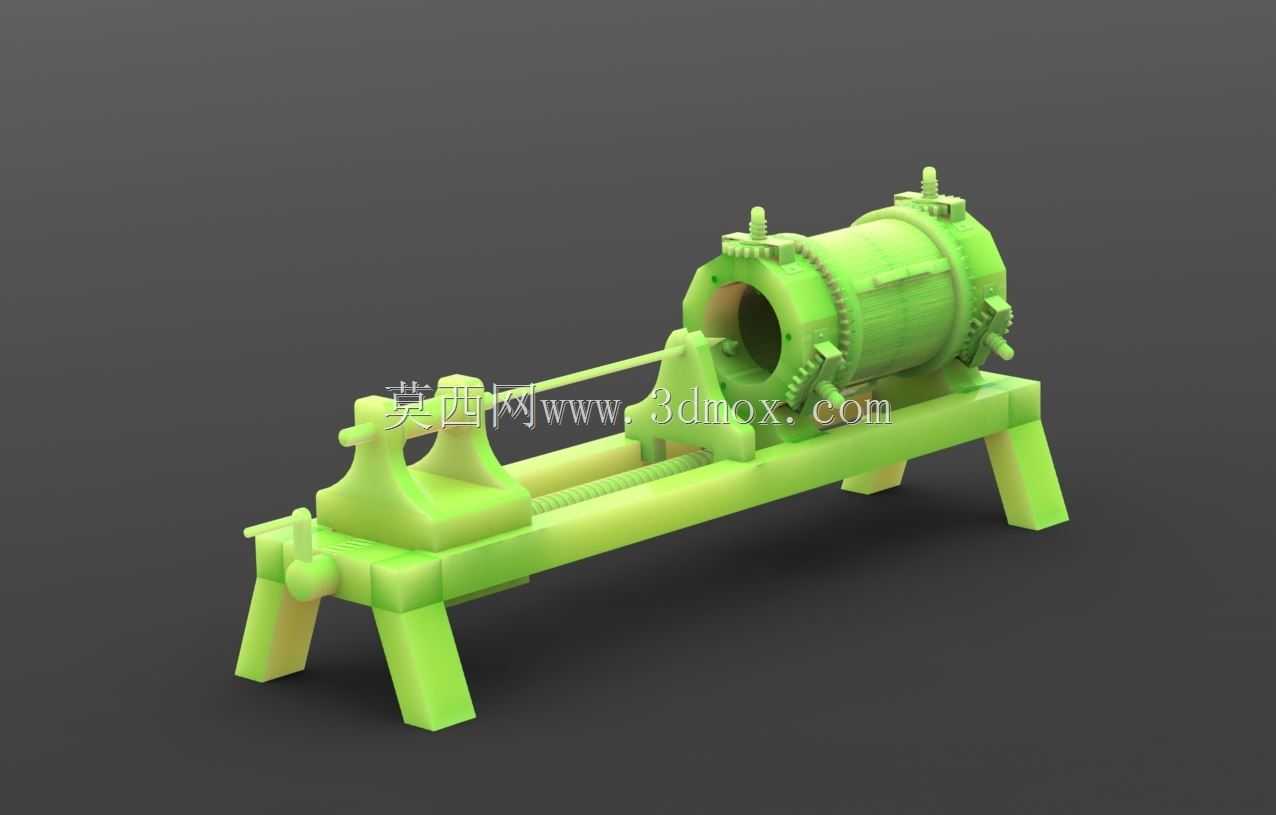

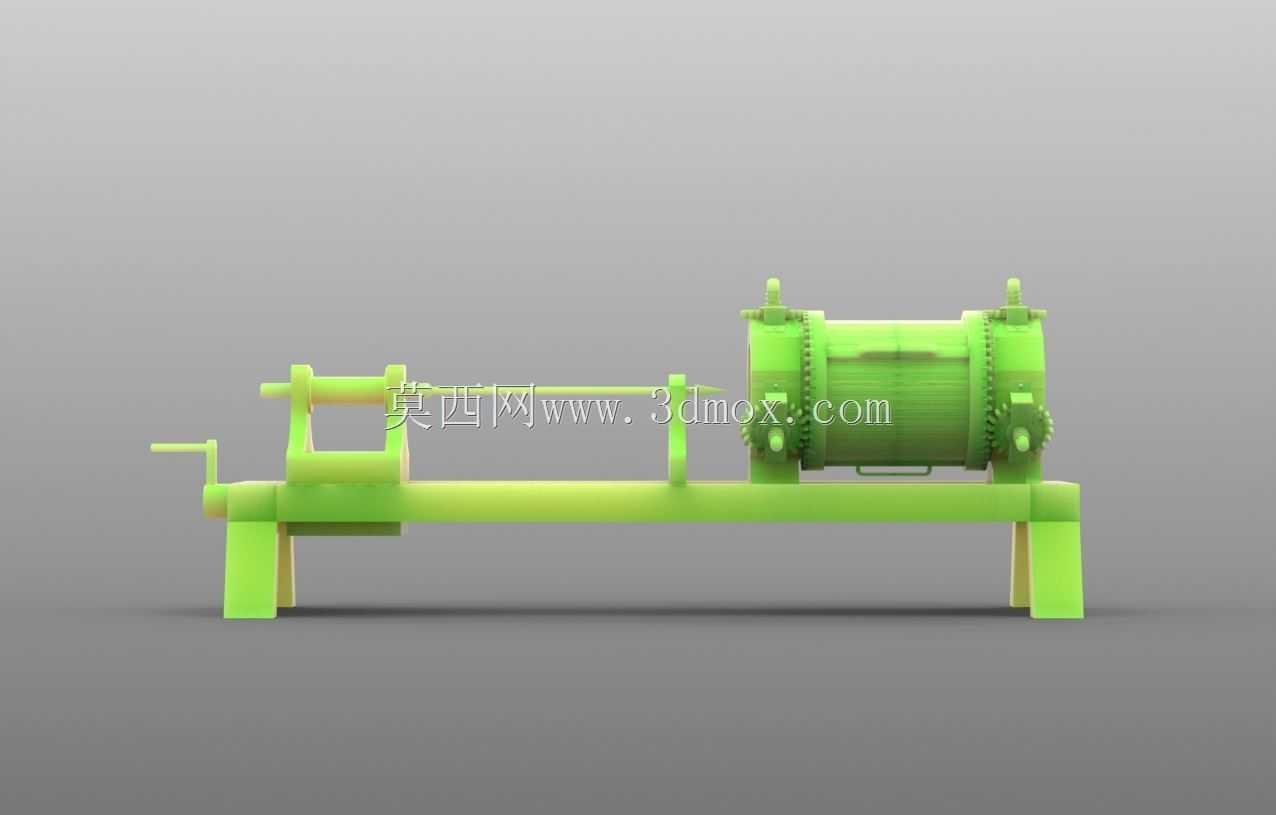

在小批量管件加工、修配车间及教学演示场景中，管件端面钻孔、径向定心装夹常受限于工件圆度偏差与薄壁变形。该管钻结构以自定心卡盘为装夹核心，通过三爪同步收拢实现管件轴线与钻削主轴的快速重合，减少人工找正时间，尤其适合管径变化频繁但批量不大的维修类作业。卡盘爪口采用圆弧贴合面，接触应力分布较平爪更均匀，可降低薄壁管夹伤风险；钻削执行端保留达芬奇齿轮系的传动特征，通过齿轮啮合将手轮输入转化为钻头的稳定进给与旋转复合运动，无需外接动力源即可完成手动钻削，便于在无电源场地或演示环境中使用。从结构布局看，卡盘与钻削主轴同轴布置，床身导轨承担卡盘座与钻削滑座的导向功能，两者安装基面需在同一加工工序中保证平行度与同轴度，否则会出现孔位偏斜、钻头磨损加剧等问题。齿轮系位于动力输入端与主轴之间，各齿轮轴孔与支承座采用间隙配合并预留润滑空间，既保证转动灵活性，又控制齿侧间隙在合理范围内，避免手动进给时产生明显空程。外形尺寸方面，整机沿管件轴向的长度需覆盖常用管件的装夹深度与钻削行程，径向尺寸则由卡盘最大张开直径和齿轮系外圆共同决定；安装边界要求工作台面具有足够平面度，地脚固定孔位置需避开齿轮系维护空间，卡盘操作侧与手轮操作侧应预留扳手和手动操作空间。设计思路上，该模型并未追求高速自动加工，而是突出机械传动的可视性与手动装夹的可靠性：卡盘承担定心与夹紧，齿轮系承担运动转换，导轨保证进给方向，钻夹头用于更换不同直径钻头。实际选型时，需关注卡盘爪行程与管件外径范围的匹配、齿轮模数对传动力矩的影响，以及主轴锥孔与钻夹头的连接形式。滑座与导轨之间可设置锁紧结构，用于在钻削深度确定后固定位置；排屑空间应位于钻头下方，避免切屑堆积进入导轨或齿轮啮合区。整体结构将经典机械原理与实用管钻功能结合，既可作为手动加工设备用于轻量钻削，也可作为传动与夹具教学的具象案例，帮助理解定心装夹、齿轮传动和导轨导向在同一设备中的协同关系。
