镂空多面体几何艺术摆件结构设计

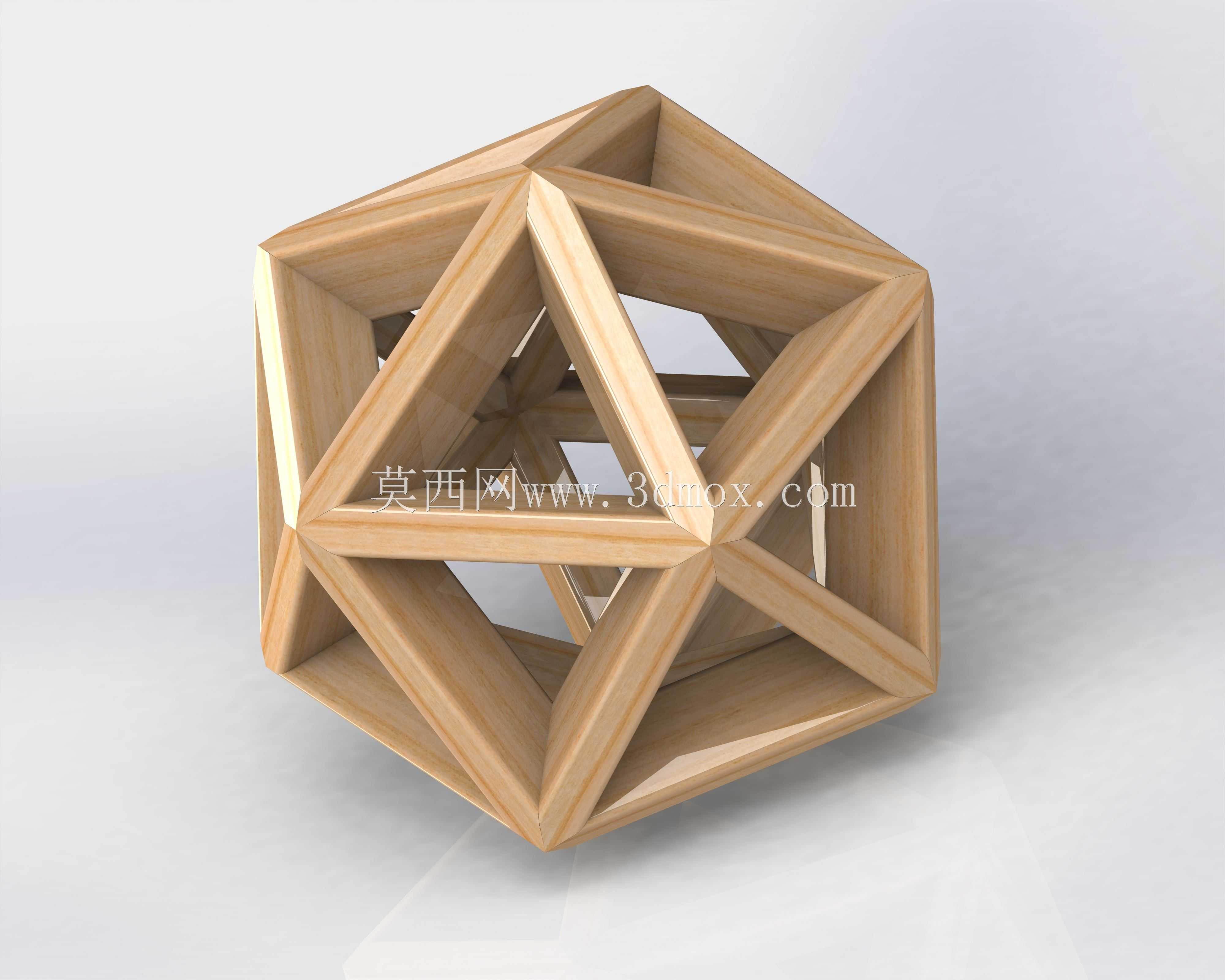

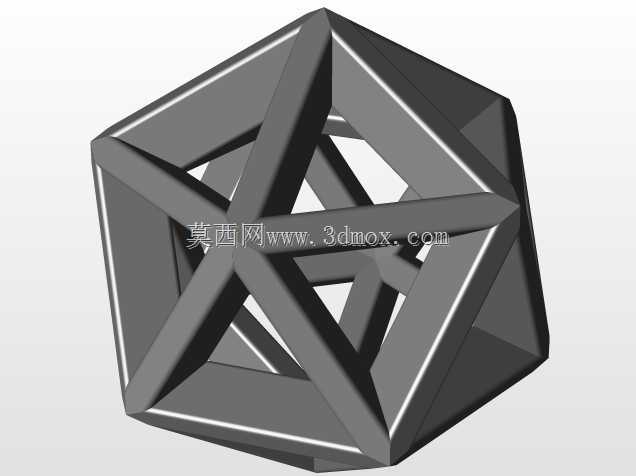

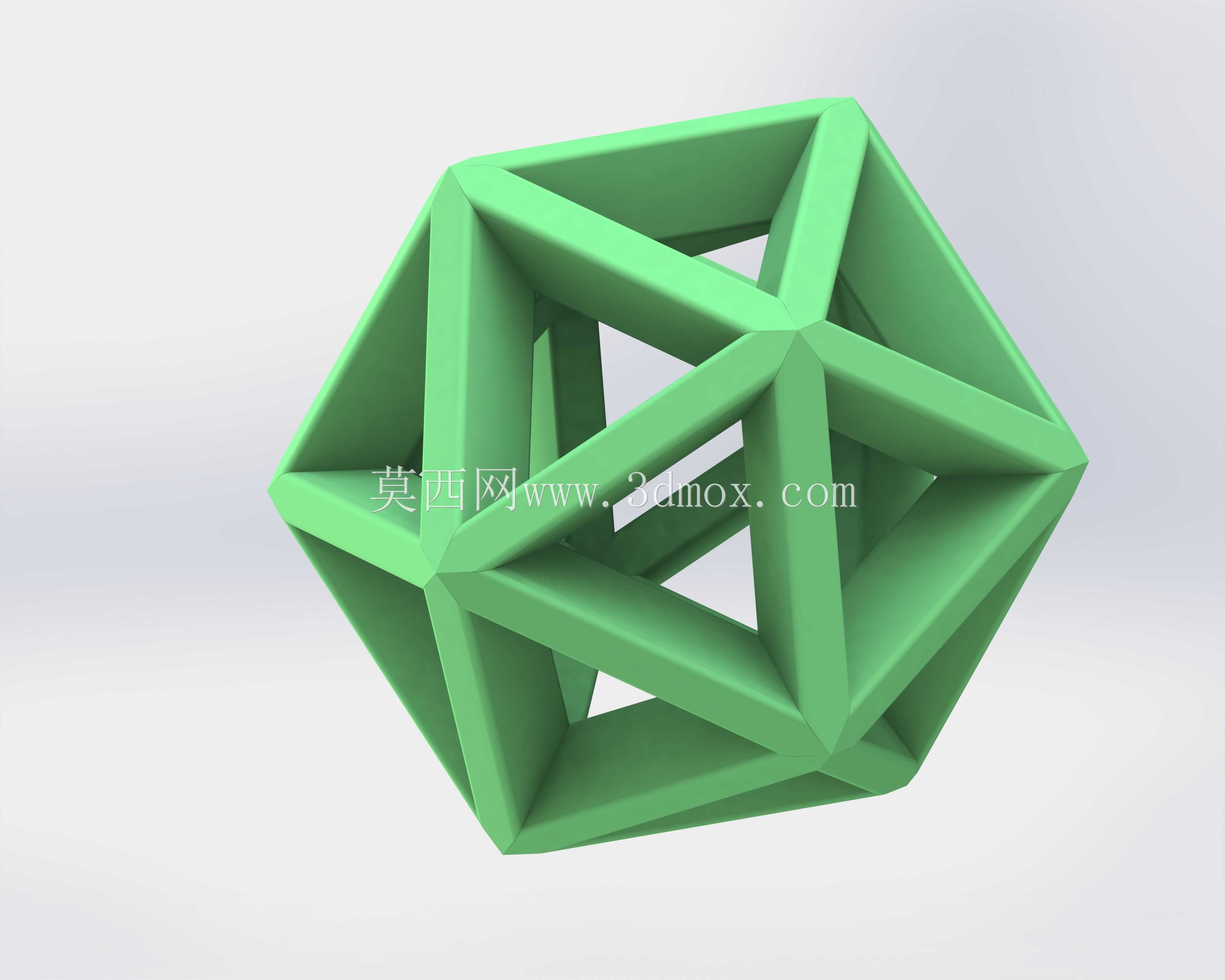

这款镂空多面体框架结构，最初的设计切入点并非单纯追求视觉上的几何美感，而是从3D打印工艺的成型特性出发，反向推导结构的受力与成型边界。在桌面级FDM打印场景中，大尺寸实心多面体不仅耗材量大，打印过程中还极易因内部应力不均出现翘曲变形，而采用等截面杆件拼接的镂空框架形式，能将耗材用量压缩至实心结构的15%以内，同时大幅缩短打印周期，降低长时间打印带来的断料、层间脱落风险。从结构逻辑来看，整个构件由正二十面体的棱边衍生而来，所有交汇节点均采用三角面汇聚形式，任意三根杆件在节点处形成稳定的三角支撑关系，即便采用PLA这类刚性偏脆的打印材料，整体结构也能获得足够的抗扭与抗形变能力。实际打印测试中，将其放置在水平工作台面，整个框架仅依靠底部五个节点即可实现稳定支撑，侧向施加15N的水平推力时，节点处无明显开裂迹象，杆件形变量控制在0.3mm以内，满足日常摆件的使用强度要求。杆件截面的尺寸设定经过多轮调整，截面宽度过窄会导致打印时杆件悬空部位出现下垂拉丝，截面过宽则会让整体造型显得笨重，失去镂空结构的轻盈感。最终选定的截面尺寸，既保证了打印时每层杆件的成型宽度至少包含两条打印路径，避免单路径打印带来的结构强度不足问题，也让整体比例协调，从任意视角观察都能呈现出清晰的空间透视层次。在应用场景上，这类结构除了作为桌面几何艺术摆件，还可通过调整杆件截面尺寸与整体缩放比例，拓展出更多实用功能。缩小至50mm直径规格时，可作为灯具的外灯罩框架，内部放置光源后，光线会透过三角镂空区域在墙面投射出规律的几何光影；放大至300mm以上规格时，可作为商业空间的装饰吊挂装置，节点处预留的安装孔位可直接连接吊绳，多件组合悬挂还能形成富有秩序感的空间阵列。设计过程中还需考虑打印的摆放角度，最优摆放姿态是让其中一个三角面平行于打印平台，此时大部分杆件与平台形成30度至60度夹角，无需额外添加支撑即可完成打印，仅在最顶部的少数悬空节点处添加少量树状支撑，既能减少支撑材料的浪费，也能降低后期打磨处理的工作量。节点处的杆件衔接采用了圆角过渡处理，避免应力集中导致的断裂问题，同时让打印完成后的构件触感更顺滑，无需额外进行尖锐边角的打磨工序。从空间几何关系来看，整个结构所有杆件长度一致，所有相邻杆件的夹角完全相等，这种高度对称的特性也让建模过程中的参数化调整变得便捷，只需修改杆件长度、截面尺寸两个核心参数，即可快速生成不同规格的衍生模型，适配不同的打印设备成型尺寸与使用场景需求。
