可调节轮廓转印划线规结构设计

项目分类:3D模型 发布时间:2021-08-09 ID:224447
  • 可调节轮廓转印划线规结构设计
  • 可调节轮廓转印划线规结构设计
  • 可调节轮廓转印划线规结构设计
  • 可调节轮廓转印划线规结构设计
  • 可调节轮廓转印划线规结构设计
  • 可调节轮廓转印划线规结构设计
  • 可调节轮廓转印划线规结构设计
  • 可调节轮廓转印划线规结构设计
  • 可调节轮廓转印划线规结构设计
  • 可调节轮廓转印划线规结构设计
  • 可调节轮廓转印划线规结构设计
  • 可调节轮廓转印划线规结构设计
  • 可调节轮廓转印划线规结构设计
  • 可调节轮廓转印划线规结构设计

该划线工具主要用于钳工修配、钣金放样、木作异形件配作场景,解决跨工件轮廓复刻时反复测量、对位偏差的问题。日常作业中遇到两个非规则配合面需要配钻、配切时,不需要再用卡尺逐点取数,直接将工具的固定支脚贴合在已有轮廓的基准件上,划针端沿待加工件表面同步移动,就能把原有形状的边界等比例转印到坯料上,大幅减少异形件划线的辅助工时。

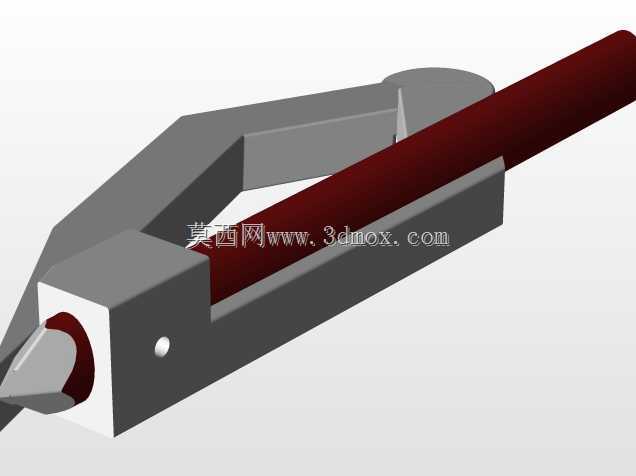

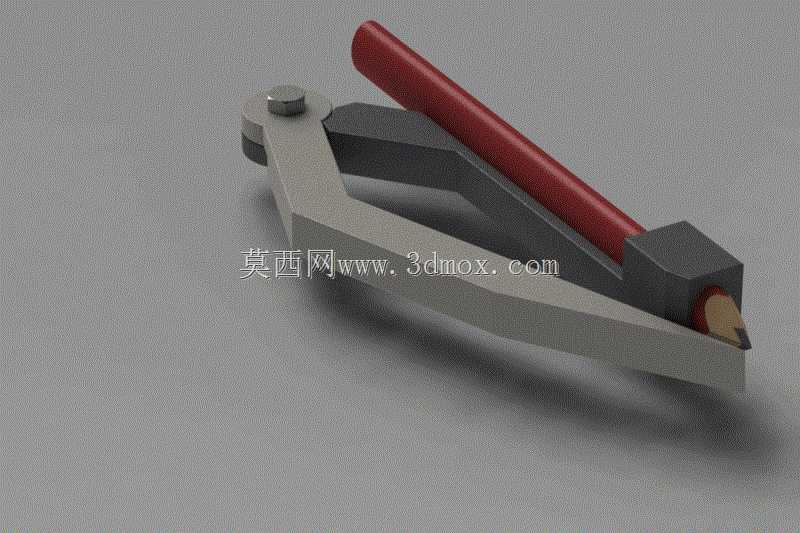

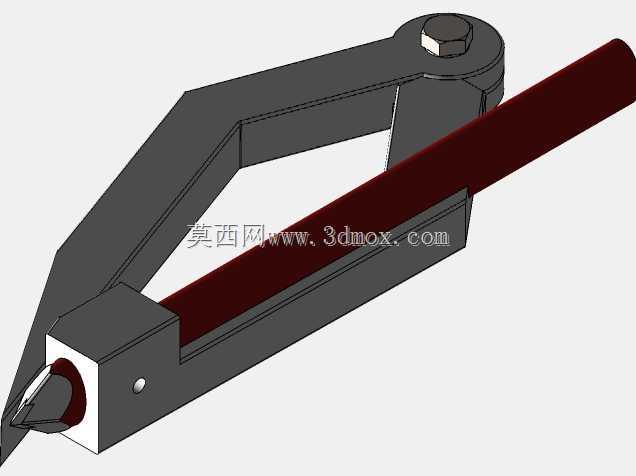

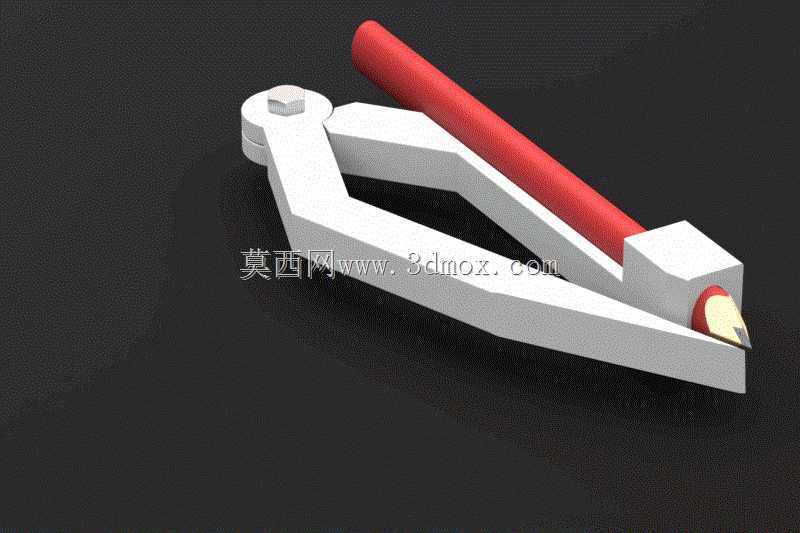

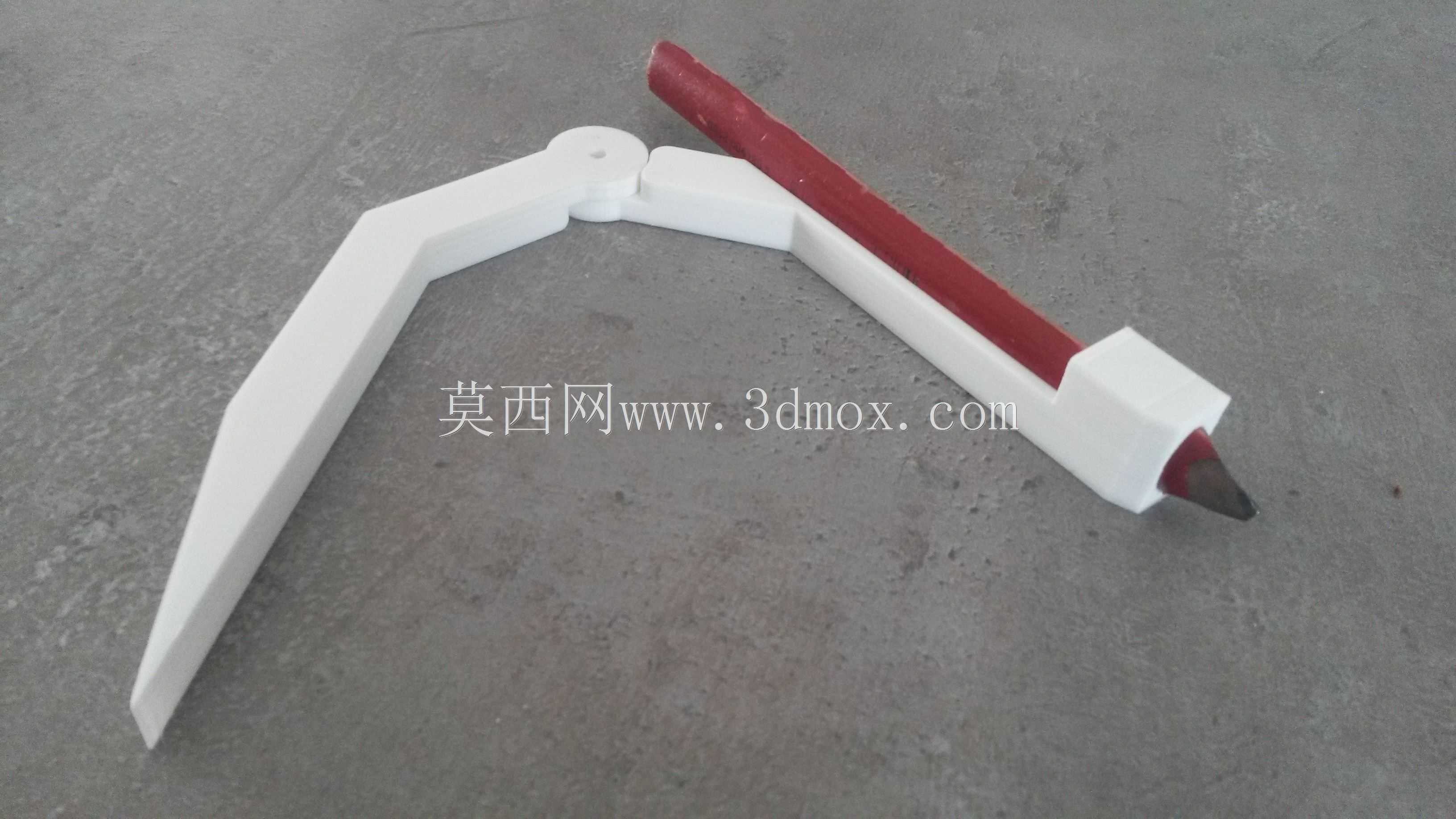

从结构上看,整体采用剪式铰接布局,两支臂通过中部的锁紧转轴连接,松开转轴时两支臂可自由开合调整跨距,锁紧后能保持设定的开度不会滑移。其中一支臂末端设置圆柱形定位触头,触头端面做圆弧钝化处理,沿基准轮廓滑动时不会卡滞,也不会刮伤已加工的基准面;另一支臂末端装夹硬质划针,划针与支臂采用小角度锥面配合,可根据划线表面的磨损情况微调伸出长度,针尖位置与触头的旋转中心处于同一回转平面,转印过程中不会出现轨迹偏移。

设计时优先考虑了手持操作的人机关系,支臂主体采用等截面扁钢形态,边缘做倒圆角处理,单手握持时受力均匀,长时间划线不会硌手。支臂上附加的红色握持套采用防滑截面,增大手部与工具的摩擦力,即使手上沾有切削液或木屑也能稳定操控。铰接位置的转轴做了加厚垫片设计,既可以控制两支臂转动的阻尼感,又能避免长期使用后铰接间隙变大导致划线精度下降。

尺寸边界方面,工具完全收拢时整体长度适配普通钳工工具柜的抽屉格位,最大开合跨距可覆盖常见中小零件的轮廓转印需求,不需要额外接长杆就能完成常规作业。划针装夹位预留了标准替换接口,日常维护时可直接更换同规格划针,不需要整体报废工具。定位触头与支臂之间采用小过盈配合,长期滑动磨损后可单独拆卸更换触头,维持接触基准的精度。

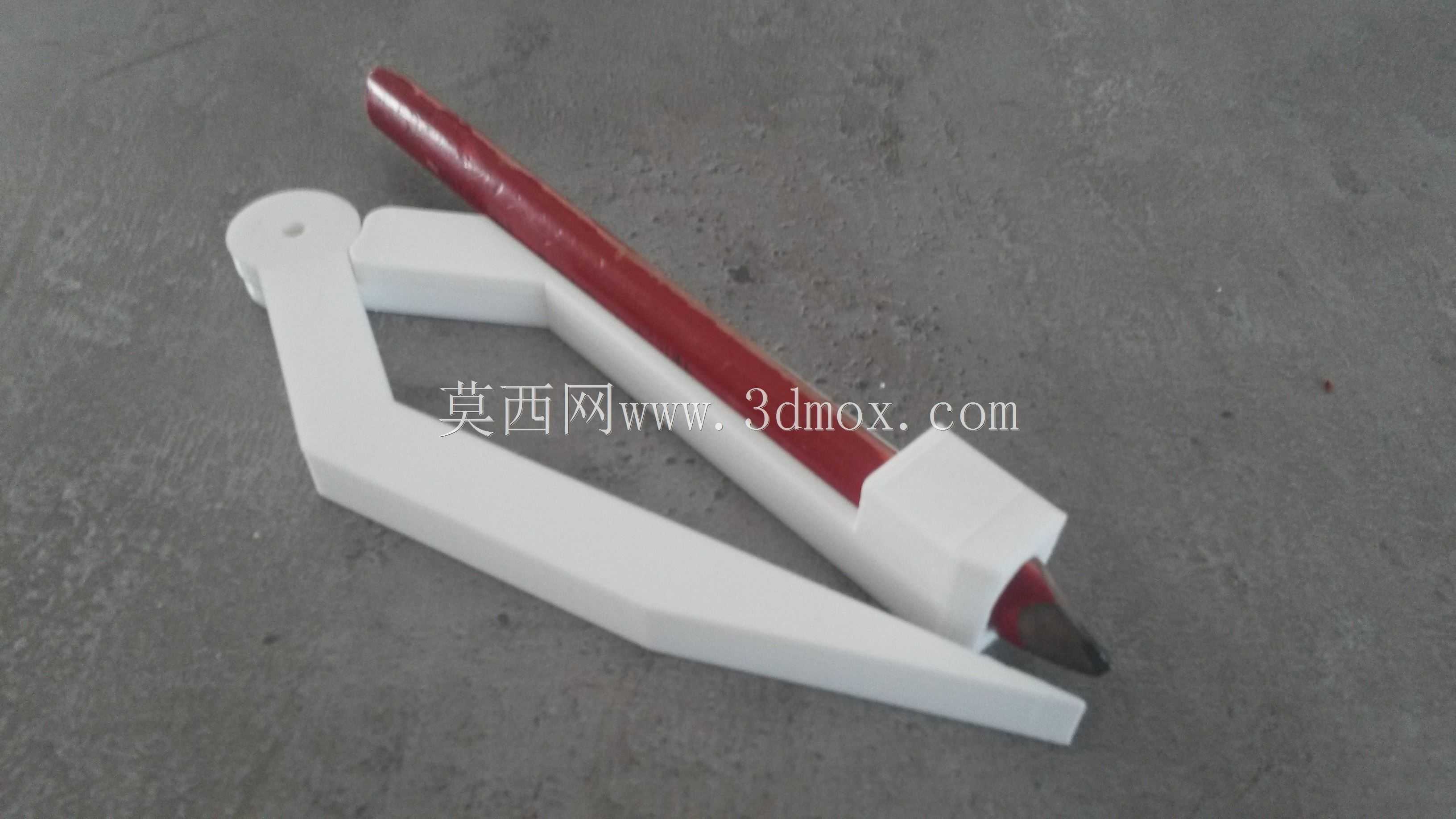

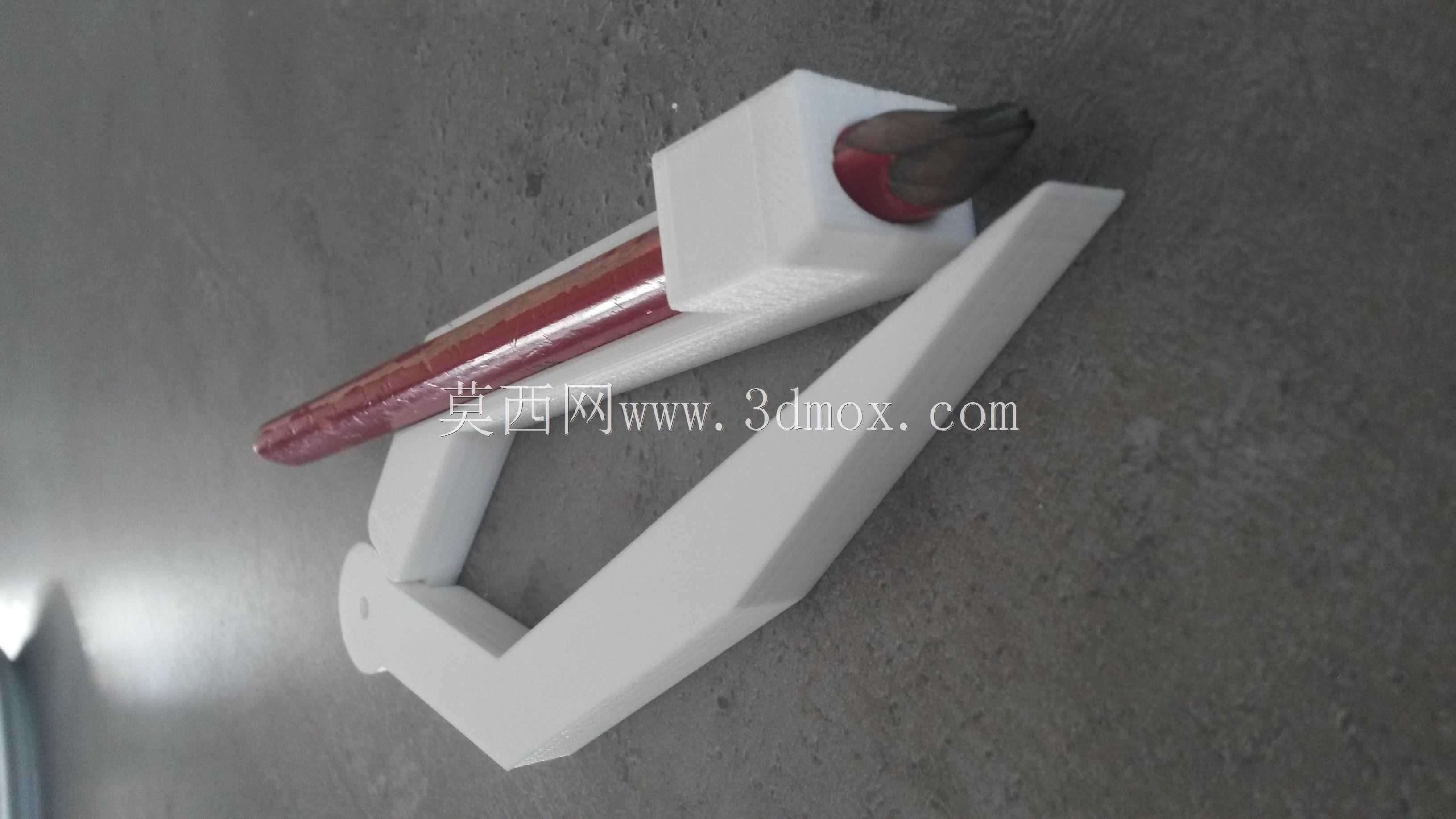

在实际使用逻辑上,该工具区别于普通圆规划圆的单一功能,它的核心作用是轮廓跟随复刻:操作时让触头始终贴紧基准件的外缘,手部保持两支臂的相对夹角稳定,平行移动整个工具,划针就会在待加工件上画出与基准轮廓一致的线条。针对0.2毫米层厚的增材制造场景,两个主体构件的填充密度设置在50%,既保证手持需要的重量感,又不会因为整体过重增加操作负担,打印完成后只需要简单清理支撑、装配转轴和划针即可投入使用,不需要复杂的后加工工序。
