工业管路蒸汽进料喷射混合装置

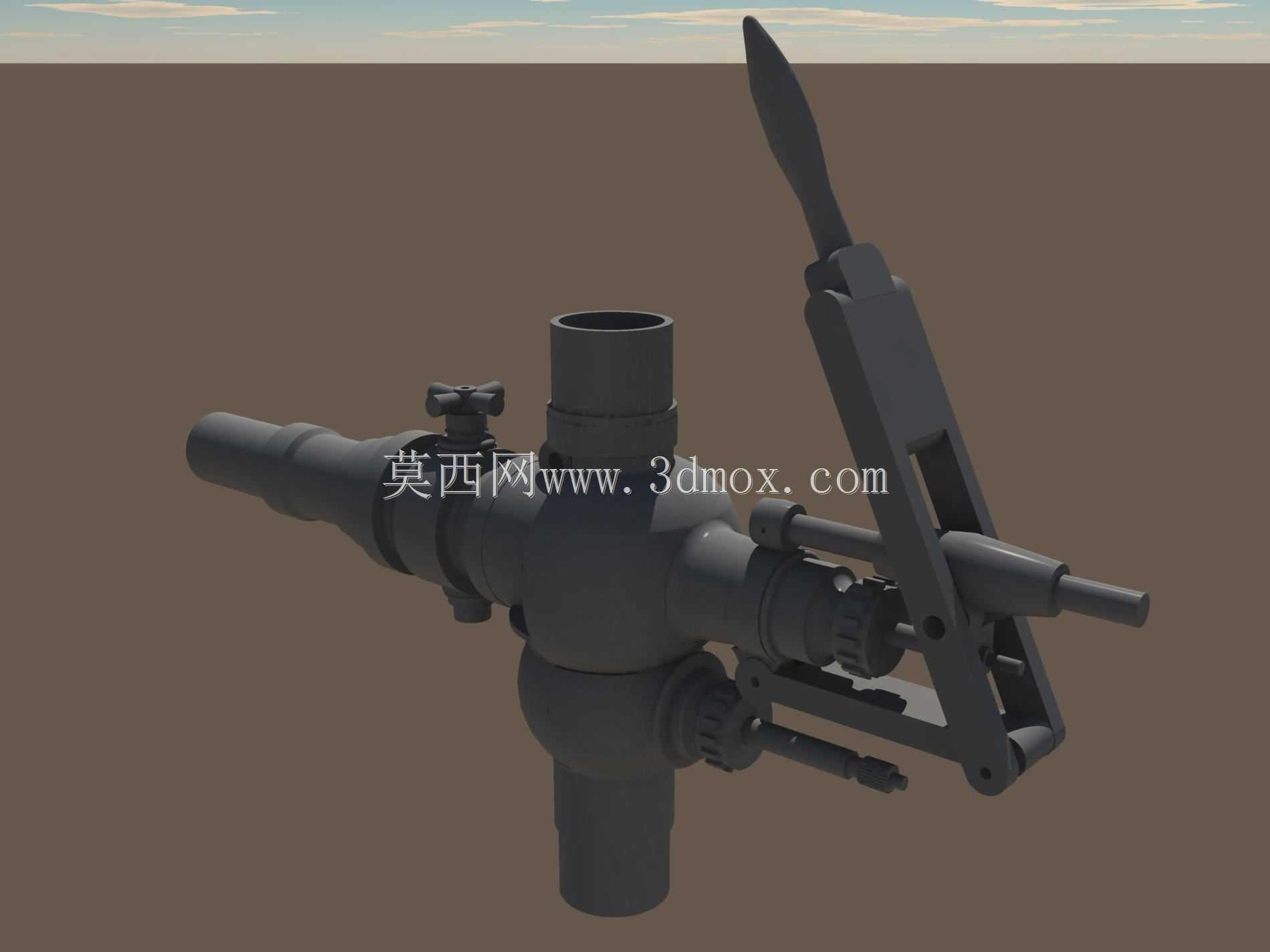

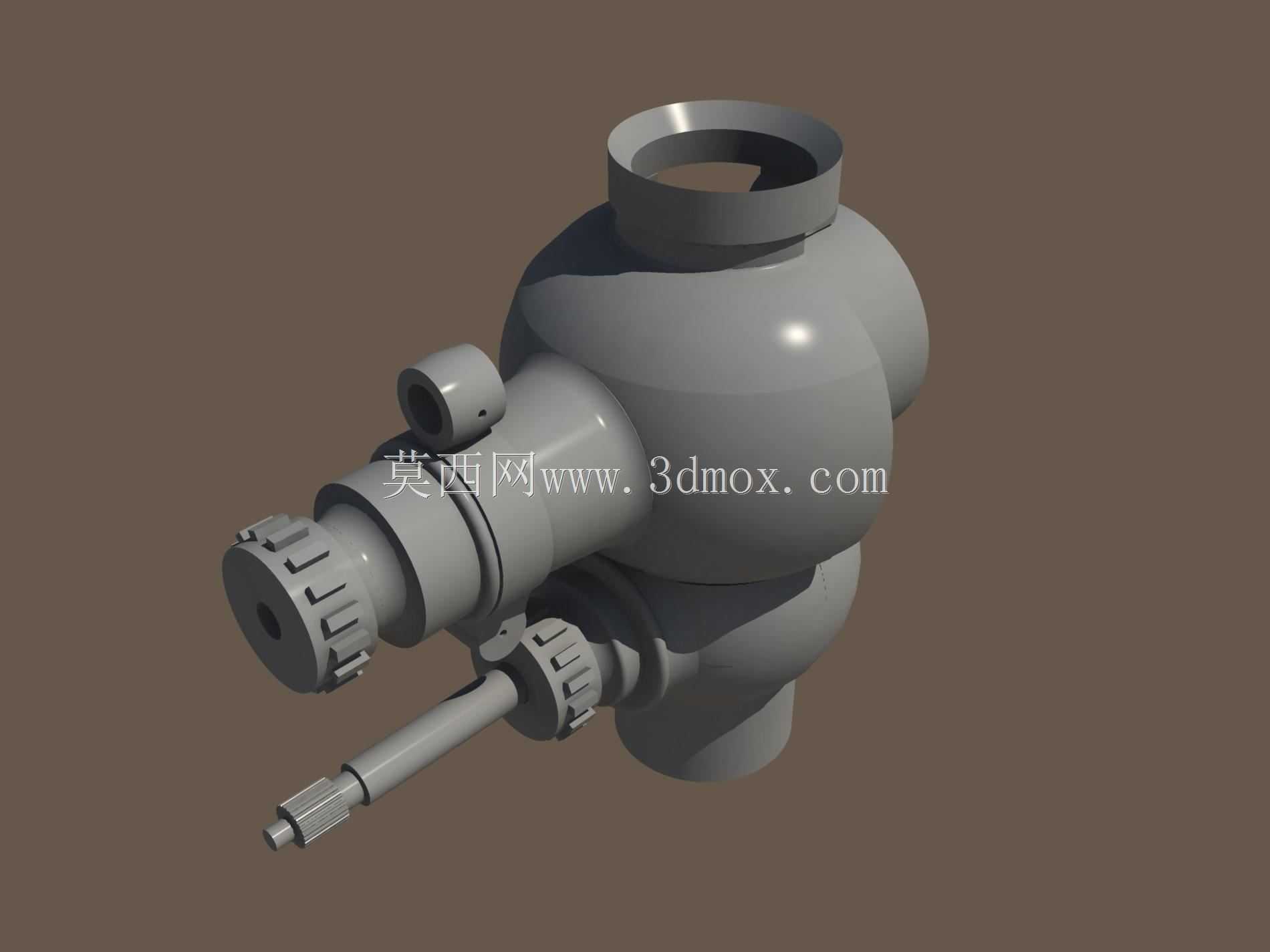

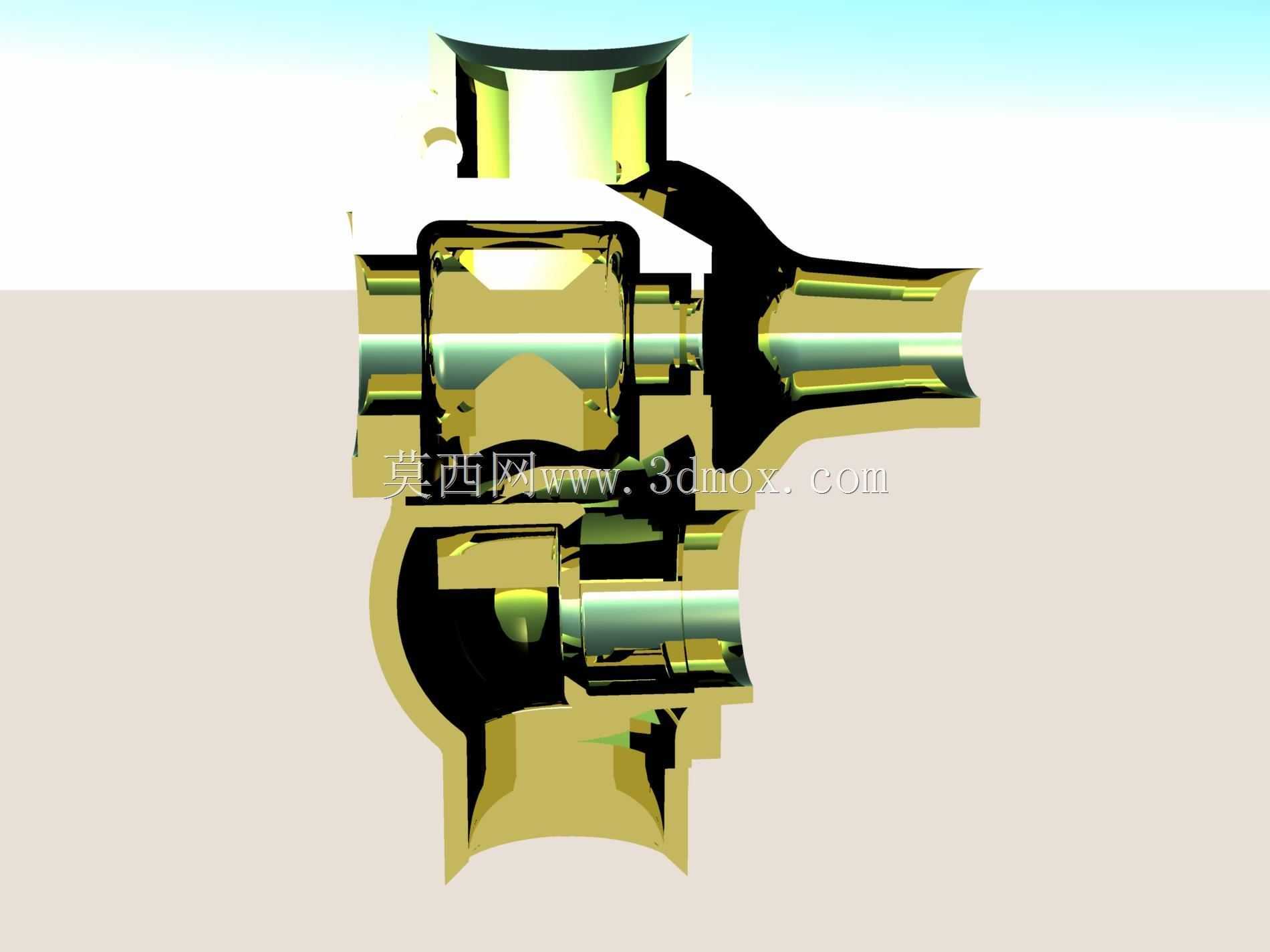

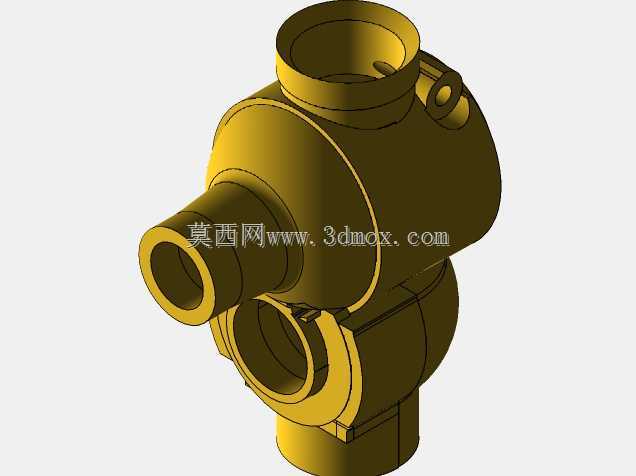

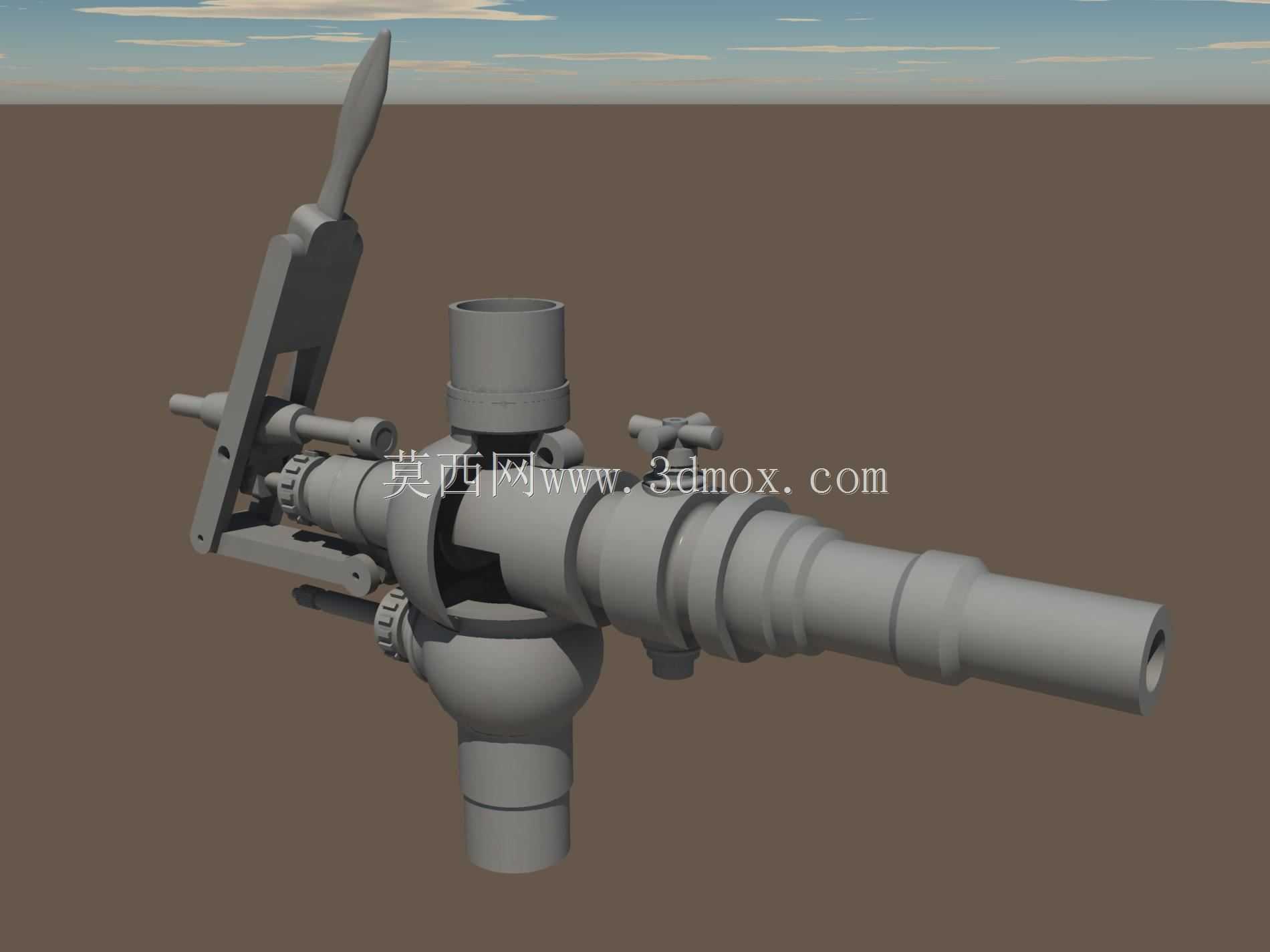

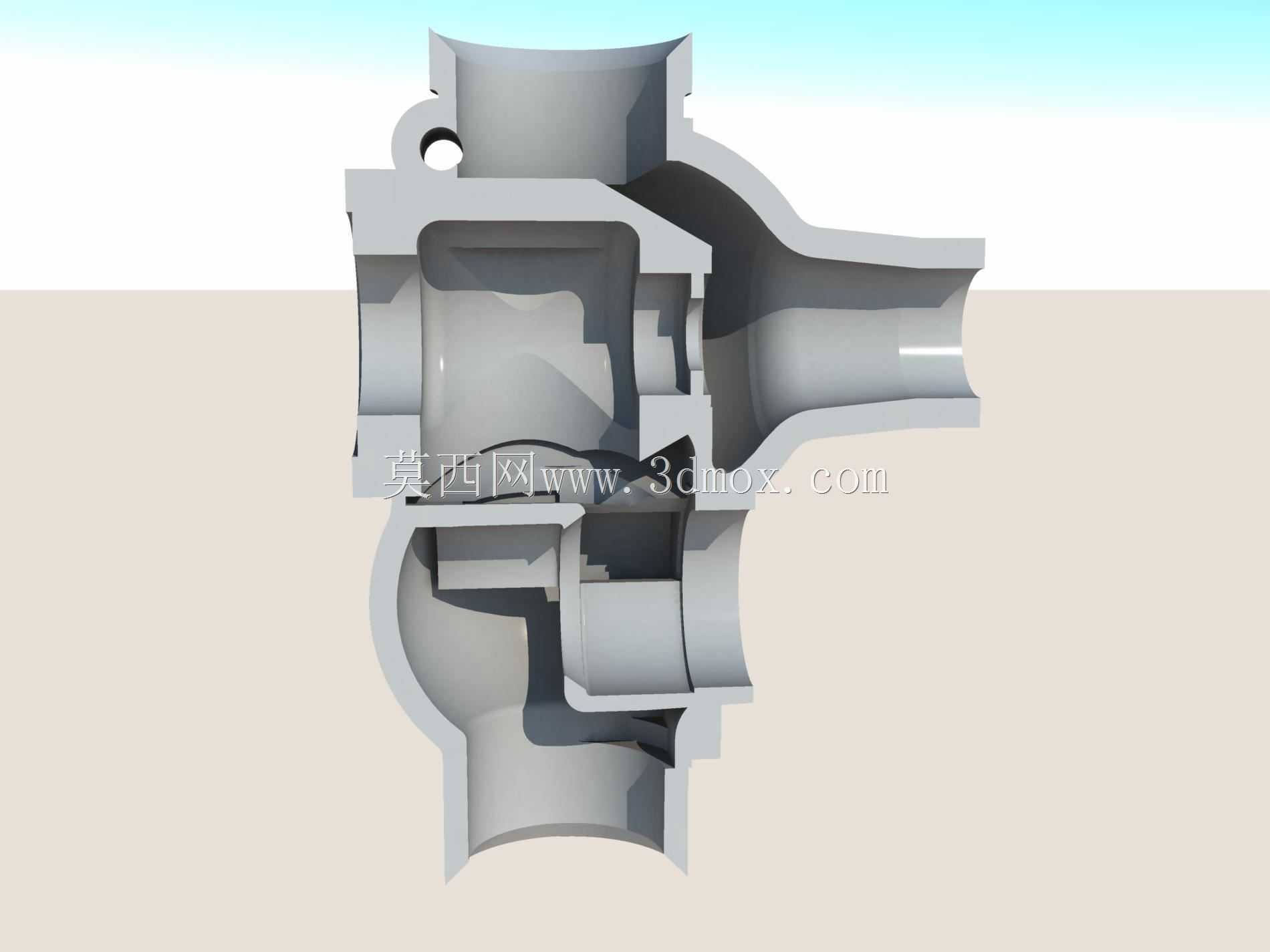

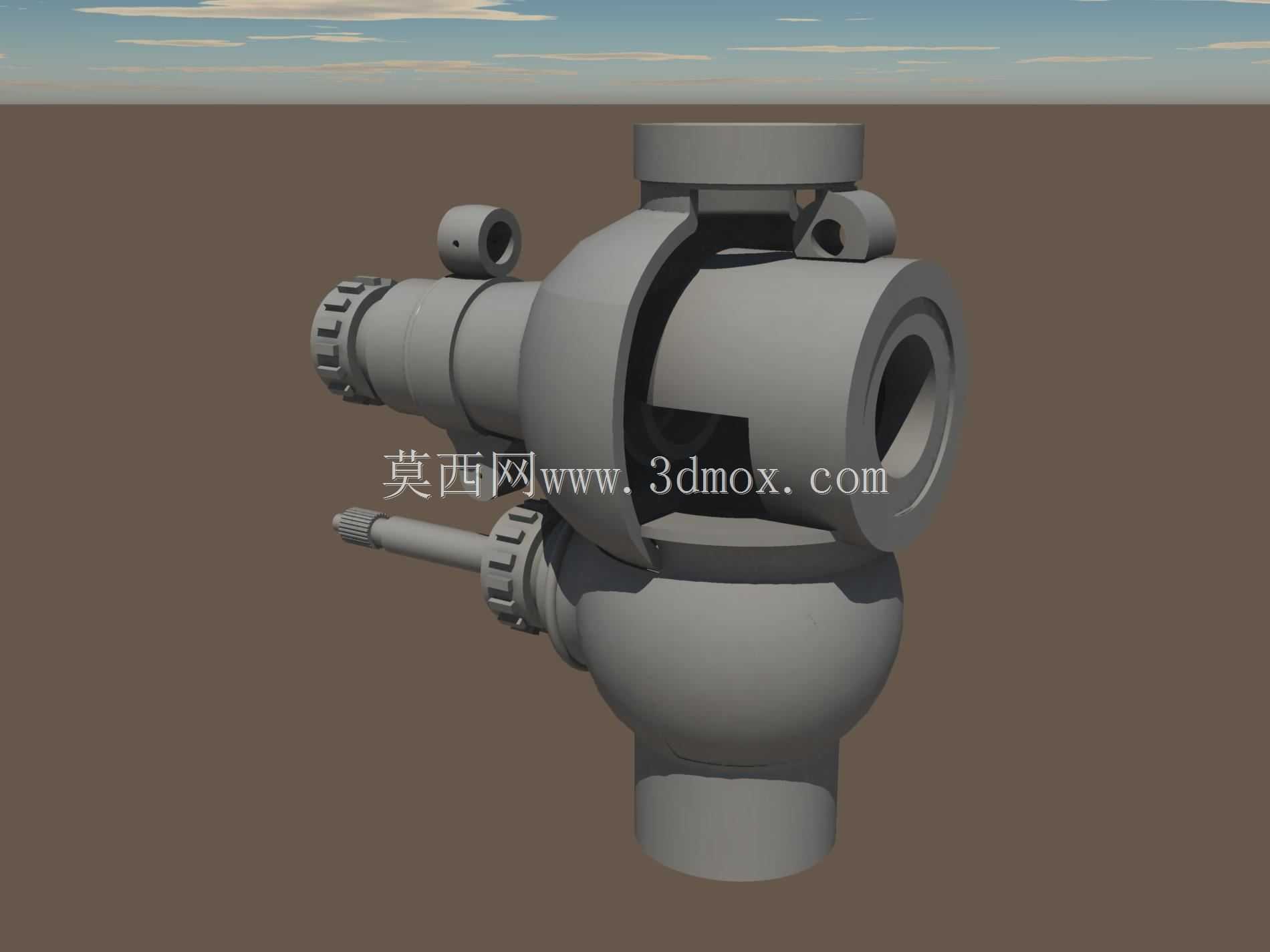

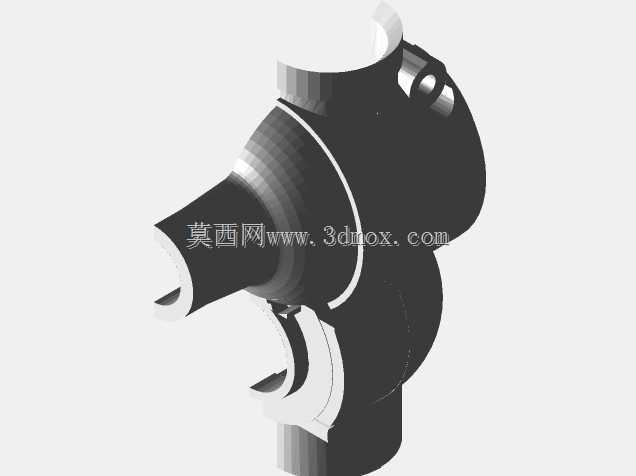

该装置面向蒸汽动力、化工配料及流体输送场景，主要承担多股介质在管路交汇点的引射、混合与压力维持任务。主体采用球形腔体作为核心混合区，相比直通式结构能够在有限空间内扩大流道转折范围，使侧向进入的驱动介质与轴向被输送介质在腔体内形成更充分的动量交换。上部接口可接入高压蒸汽或其他动力流体，中部主通道用于主工艺介质通过，下部及侧部带锁紧纹理的接管则对应辅助进料、排空、检测或旁通连接，便于现场根据管路走向调整接入方式。从结构布局看，球形外壳在承压均匀性上具有明显优势，壁厚过渡连续，适合存在周期性压力波动的工况；腔体局部剖视显示内部设有导流与分隔结构，可减少高速流体直接冲刷壳体，同时抑制不同流向介质在交汇处产生的涡流偏摆。侧向小口径接口带有安装耳座，能够为仪表、堵头或小型控制阀提供固定位置，避免外接元件悬伸过长而在振动环境下产生疲劳。端部连接采用带防滑棱的旋转锁紧结构，操作时无需大角度转动整段管路，适合检修空间狭窄的车间夹层、设备旁管排区域。安装边界方面，装置整体以竖向中心线为主要定位基准，上下接口同轴，侧向接管呈分层布置，建模时需要重点核对各接口外圆与相邻管道、支架、保温层之间的净距。球形腔体最大外轮廓决定了最小安装包络，若外部包覆保温材料，还应在径向预留施工与拆卸余量。侧部突出接口会改变重心分布，支架支撑点不宜只设在上下直管段，应在腔体附近设置承重或限位结构，以降低水击和热膨胀带来的附加弯矩。设计思路上，该模型没有追求复杂外形，而是围绕流道交汇、承压可靠和现场装拆三个核心问题展开。接口尺寸与方位保留了工程调整空间，适合在方案阶段用于管路干涉检查、操作空间评估和阀件配置验证。对于结构设计人员，可在此基础上继续细化密封面、衬套、喷嘴和内部导流叶片；对于设备选型人员，则可依据接口方位、腔体容积和侧向负载判断其是否适合现有管廊布置。整体造型兼顾铸造壳体的工艺可行性与装配维护需求，能够作为蒸汽引射、流体配比和管路压力调节类装置的典型结构参考。
