集成式氧气通路分离阀体结构设计

该结构面向医用供氧、实验室气路及小型制氧设备中的氧气分配场景，核心任务是在有限安装空间内完成单路进气向多路输出的稳定分流，并通过内部流道组织降低压损与紊流干扰。实际选型时，这类部件常布置在设备面板或阀岛安装板上，进气端位于上部，便于与快插接头或过滤调压组件对接；下部预留多个输出接口，可分别连接流量计、湿化装置、呼吸终端或支路控制阀，从而减少外部管路弯折与接头数量。

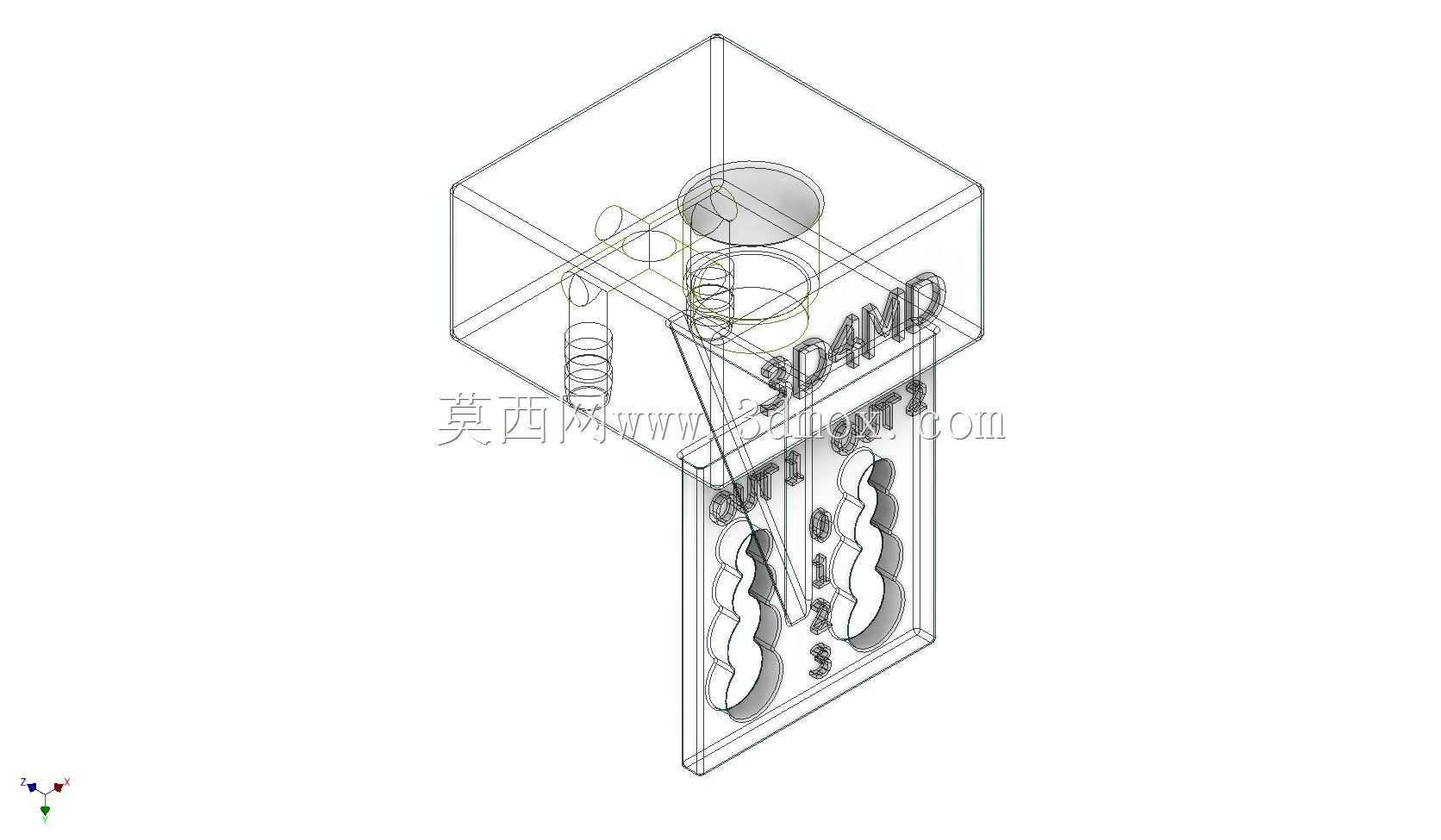

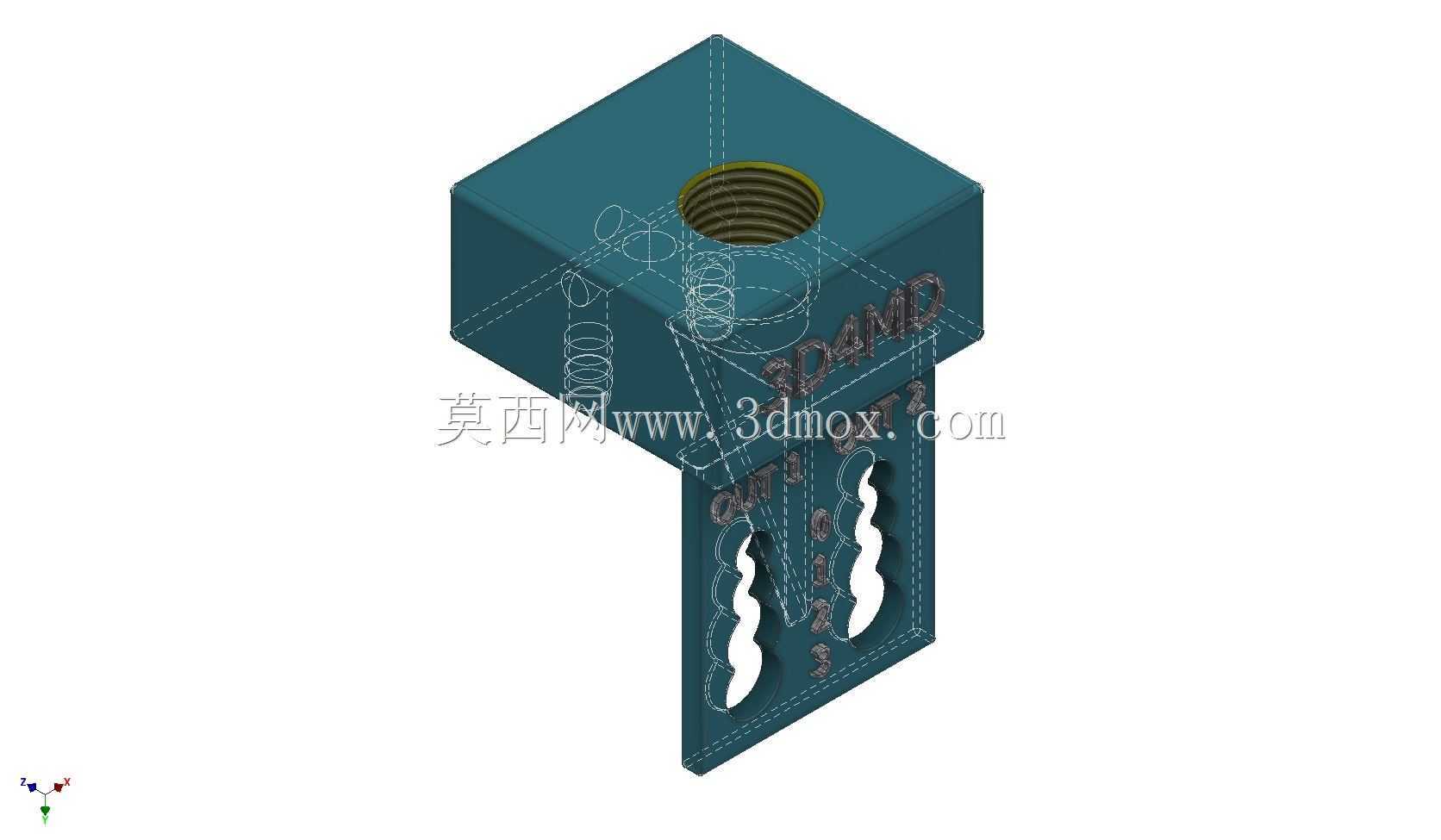

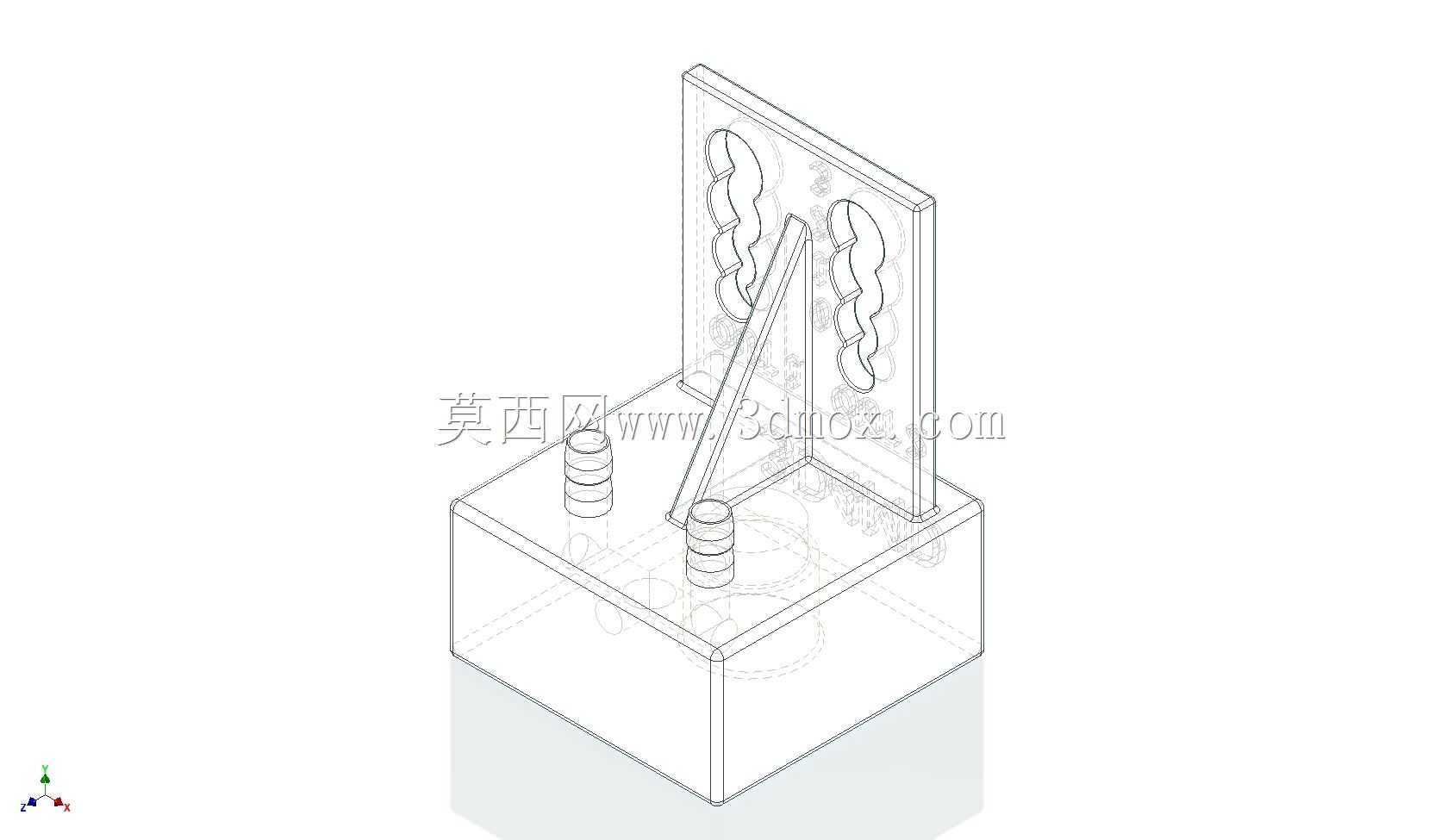

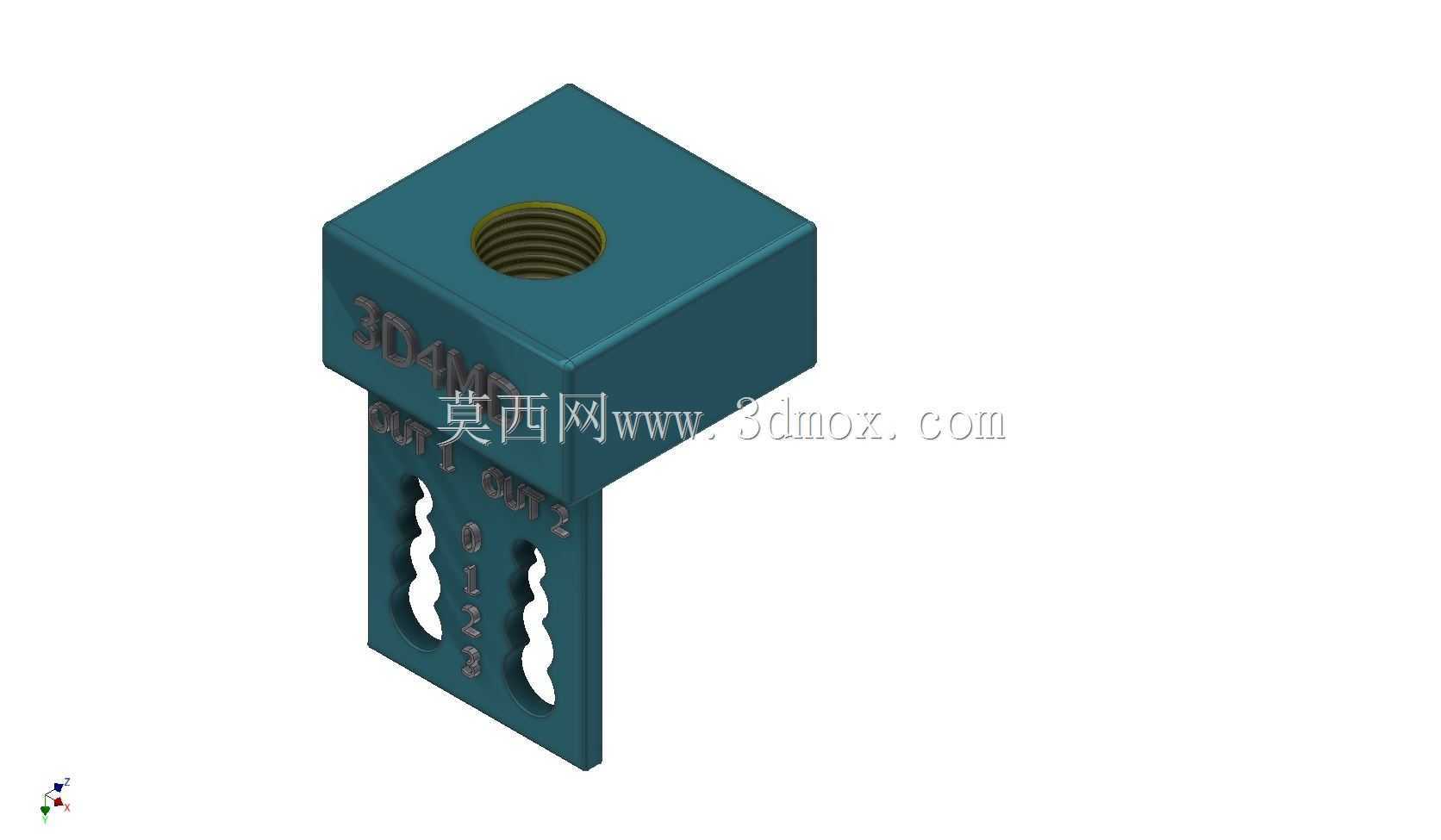

从功能实现看，模型采用块式集成阀体思路，将孔道、阀腔、弹簧容腔和接口标识整合在同一主体内。上部圆形接口构成主进气通道，气流进入后经内部转折分配至各支路；内部可见弹簧与阀芯配合区域，用于实现通断、压力保持或单向截止等动作。设计中需要重点控制密封面同轴度、孔道交接处圆角以及流道截面突变，避免氧气高速流过时产生局部涡流、噪声或颗粒冲击。对于氧气工况，流道表面应尽量光滑，内部死角要少，以降低污染物积存风险。

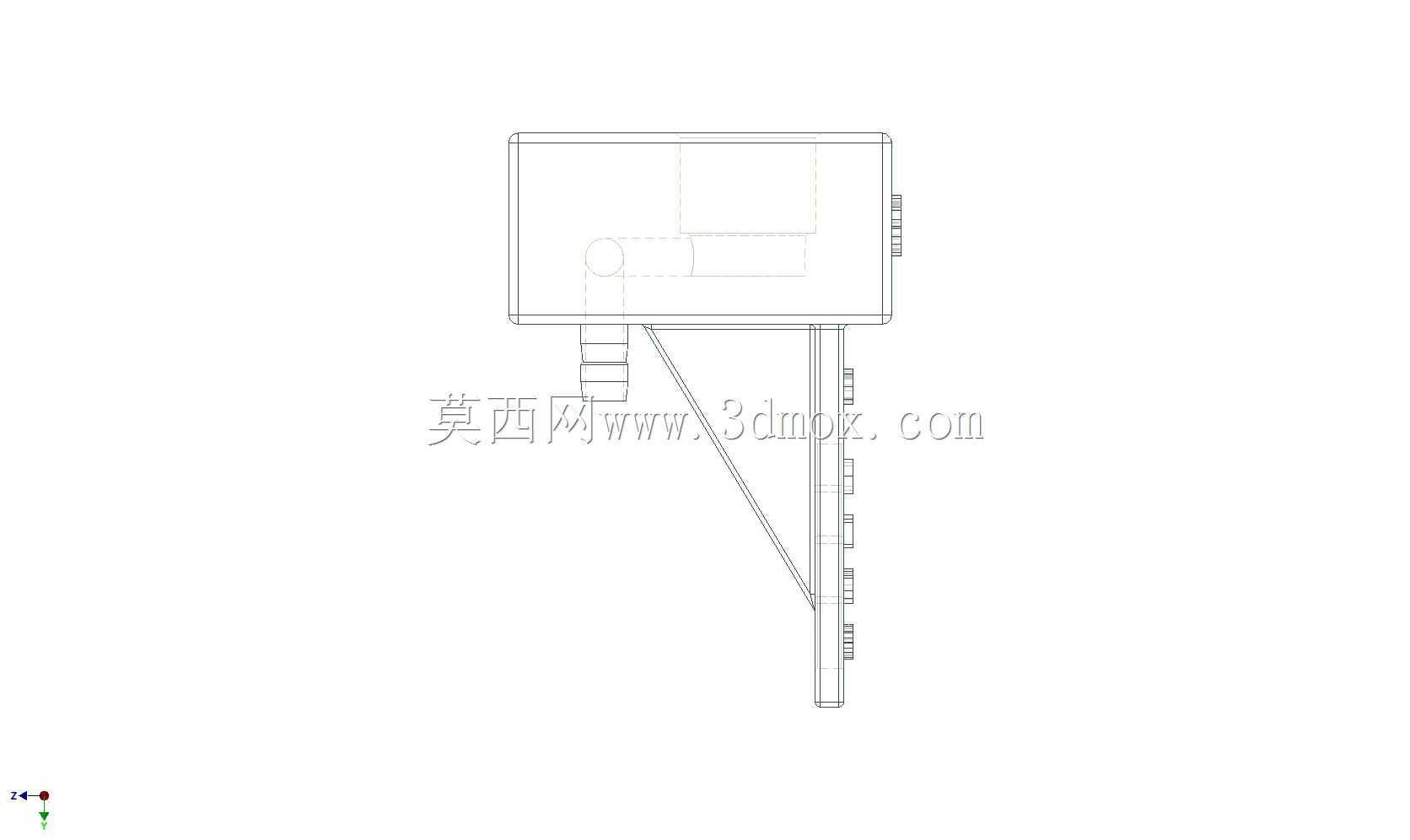

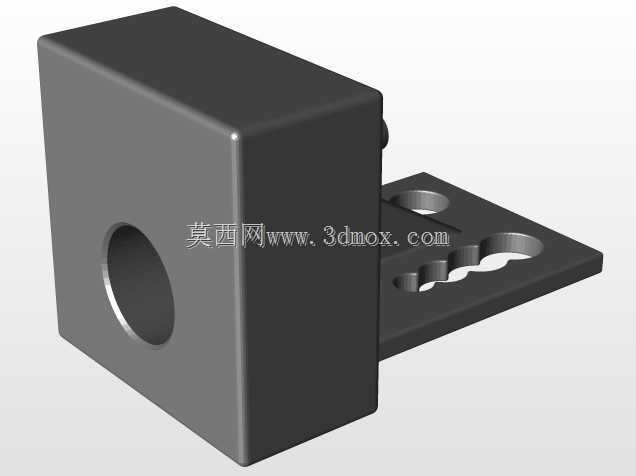

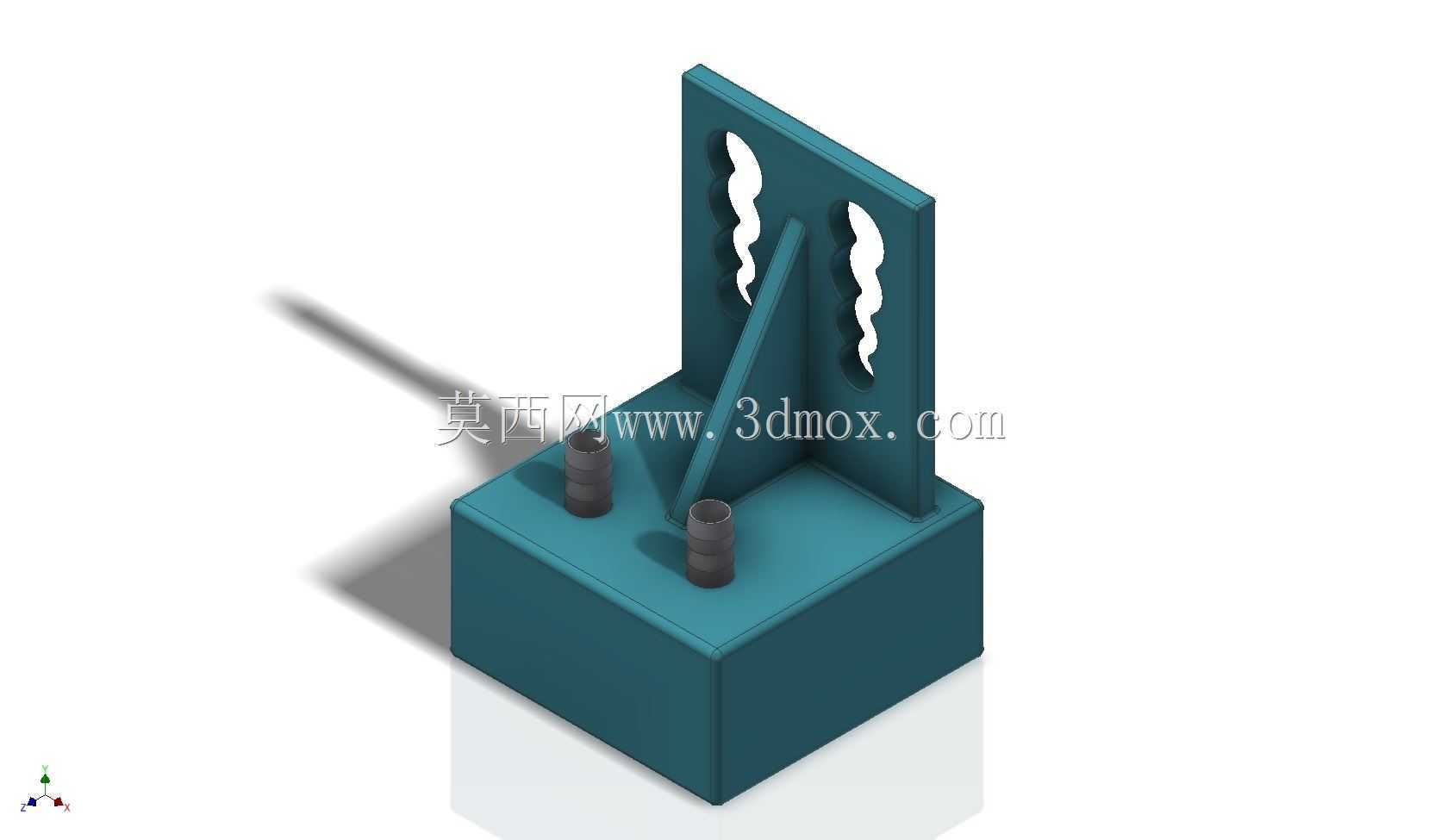

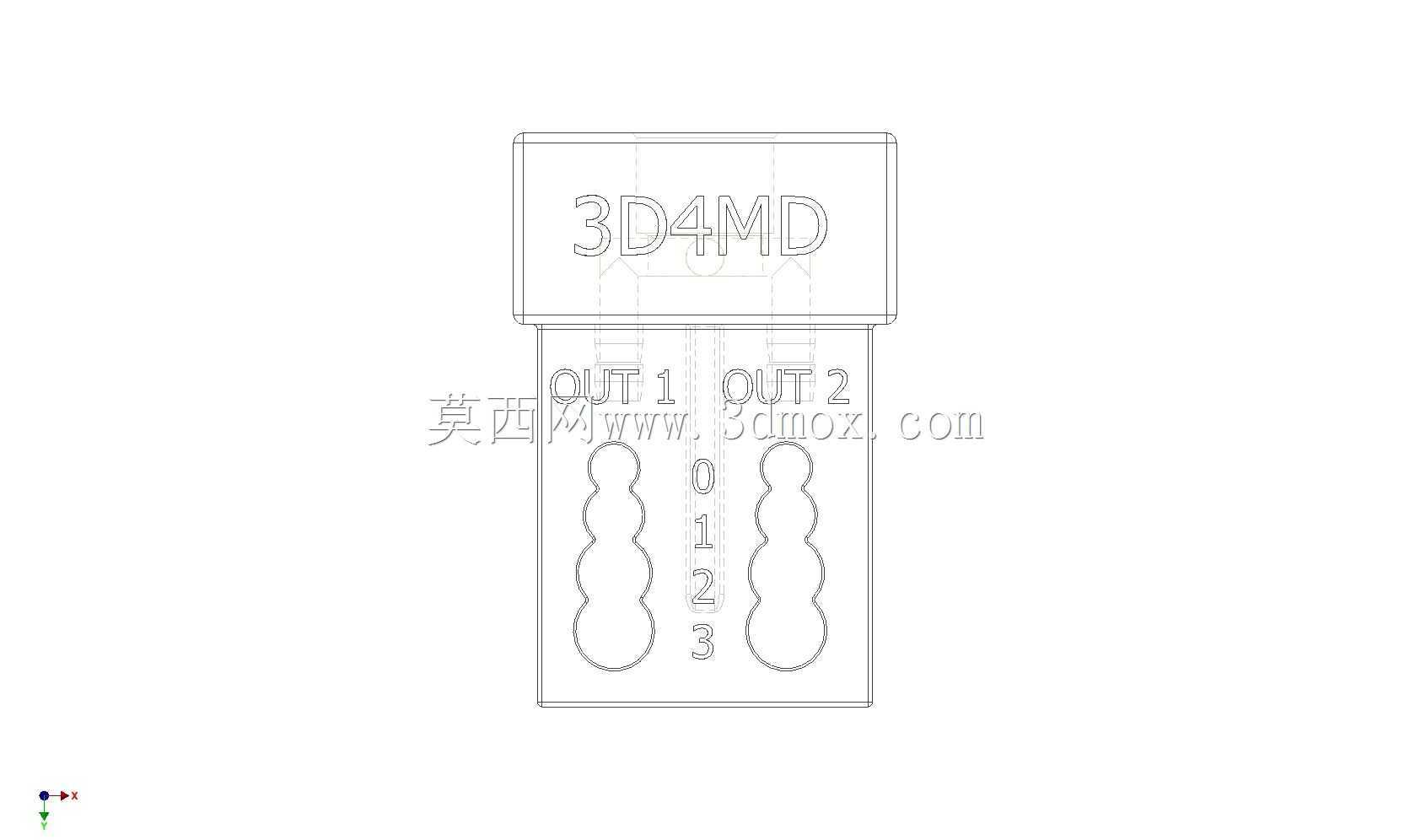

外形上，主体近似立方块结构，边界规整，适合在密集面板上并排安装。上部接口突出高度有限，可控制接管后的整体包络；下部输出区采用并列布置，接口间距直接决定软管、卡套或快插接头的装配空间。若用于设备内部，需在阀体两侧预留扳手操作空间，并在背面或底面考虑安装孔、定位面或支架固定位。模型中侧面可见的标识字符有助于装配识别，但在工程出图时应将标识深度、字高和位置转化为可加工标注，避免与密封区或薄壁区干涉。

结构设计阶段还要平衡壁厚与减重需求。阀体内部存在多条交叉孔，相邻孔道之间的壁厚必须满足强度和加工稳定性要求；上部接口周围承受接管力矩，局部应适当加厚。弹簧腔与阀芯导向段需要保证直线度，若导向过长，会增加加工难度；过短则可能导致阀芯偏摆、密封不均。流道转折处不宜采用尖锐直角，适度圆弧过渡能够改善氧气流动平顺性，也便于去毛刺和清洁。

安装边界方面，该阀块更适合固定在平整面板上，前方保留接口插拔和手动操作空间，后方避免紧贴热源或强电磁部件。由于氧气系统对洁净度和阻燃性要求较高，材料选择、表面处理、润滑介质以及加工后清洗工艺都应与普通气动阀区别对待。三维建模时应同步建立接头、旋钮或外接管路的包络体，检查最小装配间隙、维护拆卸路径以及多阀并列时的干涉情况。通过将流道、密封、安装和标识统一在紧凑型阀块中，该结构能够提升气路集成度，减少泄漏点，并为后续不同支路数量的系列化设计提供基础。
