带集成轴承结构的工业传动滚子

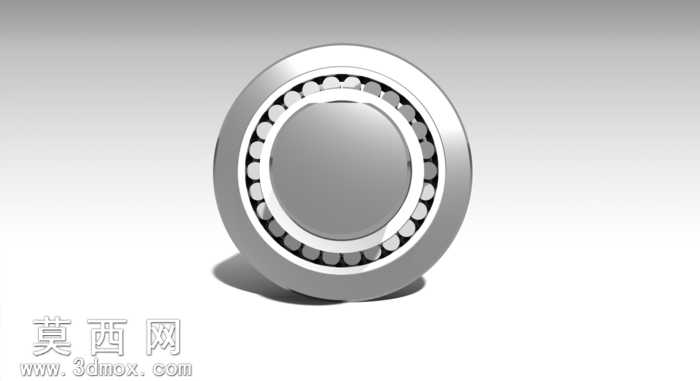

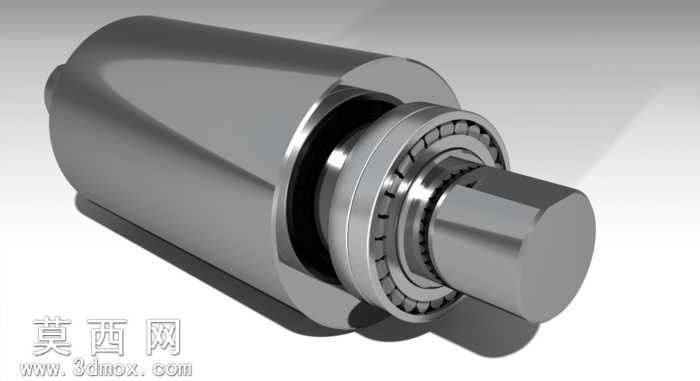

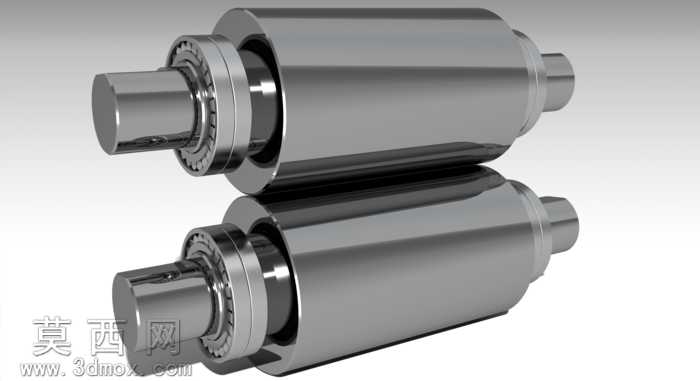

本作品为工业传动场景使用的集成式滚子三维建模作品，整体采用参数化建模思路完成，适配重载回转支撑的使用需求。建模过程中首先确定核心尺寸基准，以辊体半径240mm、轴向长度800mm为基础参数搭建整体轮廓，先构建外部辊套的流线型封闭壳体，壳体端部采用圆弧过渡设计，既降低运转过程中的应力集中风险，也能减少外部杂物进入内部轴承腔的概率。内部轴承结构采用满装滚柱的设计思路，依次完成内圈、保持架、圆柱滚柱、外圈的分层建模，每颗滚柱的尺寸、倒角、安装间隙都经过参数约束，保证滚柱与内外滚道的配合精度符合机械设计标准，滚柱沿周向均匀排布，通过圆周阵列命令完成批量生成，同时约束每颗滚柱的自转与公转自由度，还原真实轴承的运转逻辑。中心输出轴采用阶梯轴结构，轴端设置平面定位段，方便与外部传动部件进行连接固定，轴肩位置做了退刀槽与圆角过渡处理，符合机械加工的工艺要求。材质渲染阶段，外部辊套采用哑光磨砂金属材质，模拟经过表面淬火处理的合金钢辊面质感，调整反射参数让辊面呈现低反光的耐磨金属特性；内部轴承的滚柱与滚道采用高抛光轴承钢材质，调高镜面反射参数，还原轴承零件精加工后的光亮金属质感；中心轴采用调质处理的45号钢材质，表面呈现细腻的金属拉丝纹理，区分不同零件的材质特性与加工工艺。整体结构设计将轴承与辊体集成在一起，省去了额外的轴承座安装空间，能够直接作为传动辊、支撑辊使用，适用于输送设备、冶金设备、重型机械的回转支撑部位，建模过程中所有配合面都预留了合理的安装公差，既保证三维模型的视觉真实感，也具备实际生产参考的结构合理性，各零件之间的装配关系清晰，可直接用于装配干涉检查、运动仿真演示以及工程图纸的导出参考。
