链传动旋转成型机械结构三维设计

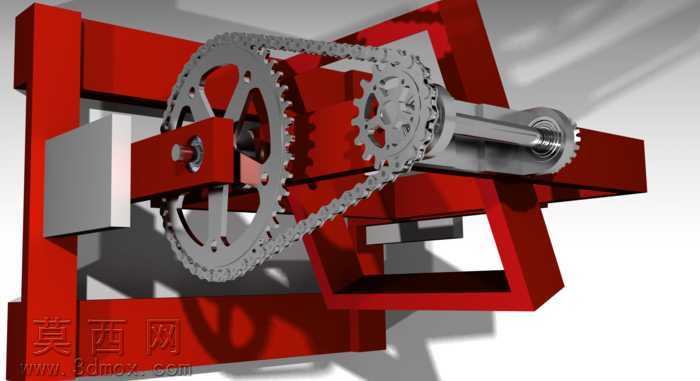

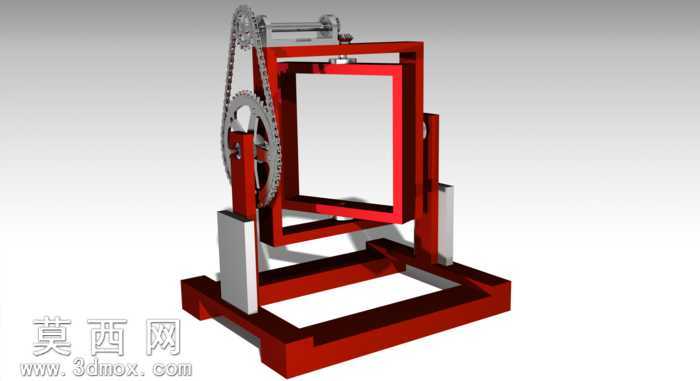

本作品为链传动旋转成型机构的三维建模设计，整体采用三维机械设计软件完成全参数化建模，建模过程严格遵循机械设计规范，对每一处结构细节都进行了精准还原。模型主体包含红色焊接式框架支撑结构、主动链轮、从动链轮、传动滚子链、动力输出轴、轴承安装位等核心组成部分，各零部件之间的装配关系完全符合实际机械装配逻辑，可实现完整的运动仿真演示。在材质渲染环节，针对不同零部件的材质特性做了区分处理：框架结构采用哑光红色金属漆材质，还原钢材焊接后喷漆的真实质感，表面添加了细微的颗粒纹理与光影反射效果，避免塑料感；链轮与链条采用亮面金属钢材质，还原机加工金属零件的冷冽质感，对链轮的齿形轮廓、链条的销轴与链板间隙都做了精细化建模，齿形符合标准链轮的齿廓设计规范，链节之间保留了合理的活动间隙，可模拟真实链条传动时的弯折运动状态；动力输出轴采用银灰色金属材质，轴端的螺纹、轴肩、键槽等细节都完整呈现，轴承安装位的尺寸精度符合通用机械设计的公差要求。设计思路上，该机构以链传动作为核心动力传递方式，利用链传动平均传动比准确、传动效率高、可在恶劣环境下工作的特性，实现动力从主动轴向从动轴的稳定传递，最终带动末端执行结构完成旋转成型的工艺动作。框架采用方管焊接的框式结构，具备足够的结构刚度，可承受传动过程中的载荷与振动，两侧的支撑板预留了轴系安装的同轴孔位，保证两根传动轴的平行度要求，避免链传动出现偏磨、掉链的问题。建模过程中对标准件都采用了参数化生成的方式，链轮的齿数、节距，链条的节数、型号都可根据实际需求调整参数快速修改，框架的尺寸也可根据安装场景进行参数化调整，具备较高的设计复用性。渲染阶段采用了工作室级别的光照设置，通过主光源、补光、环境光的搭配，突出金属零件的轮廓与材质质感，阴影效果柔和自然，清晰展现各零部件之间的位置关系与装配层次，整体模型结构完整，细节丰富，可用于机械原理教学、传动方案展示、设备结构参考等场景。
