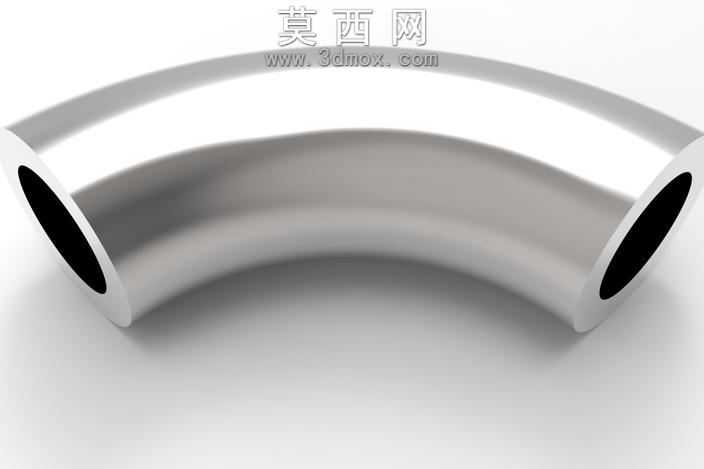

DN15标准90度弯管膝盖管道构件

本模型为DN15规格的90度膝盖弯管构件，整体采用等径圆弧弯转结构设计，建模过程依托三维参数化设计软件完成，首先以管道公称通径1/2英寸即DN15为基础参数，确定管道内外径尺寸，保证管壁厚度符合常规低压流体输送管道的通用设计标准。建模阶段先绘制弯管中心的圆弧引导线，圆弧曲率半径匹配同规格工业弯管的常规弯曲倍率，避免弯曲半径过小导致的管路流体阻力激增问题，随后通过扫掠特征生成管道基础实体，对两端管口截面做平整化处理，保证管口端面与管道中心轴线垂直，满足管路对接装配的精度要求。材质渲染阶段采用哑光金属质感的不锈钢材质，调整材质的反射率与粗糙度参数，还原金属管件真实的表面质感，同时通过光影渲染突出弯管圆弧曲面的流畅过渡效果，清晰展现弯管内外壁的结构形态。结构设计上，弯管整体无额外拼接焊缝特征，为一体成型的弯管结构，两端为等径圆形管口，可直接与同规格的直管道、阀门等管路配件完成对接装配，适用于给排水、低压气动、小型液压回路等多种管路系统的转向连接场景。设计过程中重点校验了弯管弯曲段的管壁均匀性，避免弯曲加工过程中出现的管壁外侧减薄、内侧起皱的结构缺陷，保证模型结构符合实际管件加工的工艺要求，整体曲面过渡顺滑无棱角，参数化的建模逻辑支持后续快速调整管道通径、弯曲半径、弯曲角度等参数，可快速衍生出不同规格的同系列弯管模型，适配不同的管路设计场景需求。
