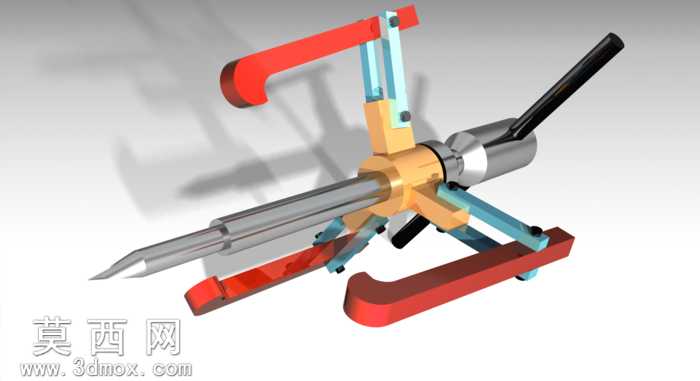

三爪液压轴承拆卸拉马工具结构模型

本模型为三爪式液压轴承拆卸拉马工具，整体采用三维参数化建模完成，建模过程中严格遵循机械维修工具的实际尺寸比例与装配逻辑，完整还原了该类工具的全部功能结构。模型主体包含液压驱动主体、三爪卡持机构、中心顶杆、操作手柄四大核心部分，各零件间的装配约束完全匹配实际产品的运动逻辑，可直观演示轴承拆卸作业的完整动作流程。建模阶段对各零件的细节特征做了精细化处理：液压主体部分还原了缸体的金属质感与油路接口结构，表面做了镀铬金属材质的渲染处理，模拟实际工具的金属光泽与耐磨表面特性；三爪卡持机构的三个勾爪采用分体式装配设计，每个勾爪都可沿支撑臂做径向位置调节，适配不同直径尺寸的轴承外圈卡持需求，勾爪的受力接触面做了加厚处理与防滑纹理设计，建模时还原了该结构的倒角与加强筋特征，保证结构强度的呈现；中心顶杆部分做了阶梯轴结构设计，顶端的尖头结构用于对准轴承安装的轴端中心，顶杆表面做了光滑金属材质渲染，模拟实际淬火处理后的硬质合金表面质感；操作手柄部分采用防滑握把结构，手柄与液压主体的连接部位做了铰接结构设计，可实现一定角度的摆动，匹配手动液压驱动的操作逻辑。渲染阶段采用工业产品展示级的光影设置，背景选用浅灰色渐变背景，突出工具本身的结构层次，不同零件根据实际材质赋予对应材质属性：金属结构件采用高反射金属材质，手柄部分采用哑光黑色工程塑料材质，支撑臂部分采用浅蓝色氧化处理金属材质，勾爪部分采用红色烤漆金属材质，通过材质区分清晰展现各部件的功能分区。设计思路围绕轴承拆卸作业的实际需求展开，三爪同步卡持的结构保证拆卸过程中轴承受力均匀，避免轴承或安装轴因偏载出现损伤，液压驱动的结构相比传统机械式拉马大幅降低操作力度，适配过盈量较大的轴承拆卸场景，可调节的勾爪位置覆盖常用规格轴承的拆卸需求，整体结构紧凑，受力路径清晰，完整展现了液压拉马的机械原理与结构优势，可作为机械维修工具教学、五金产品结构展示的三维参考素材。
