便携式泡沫加热喷枪结构设计方案

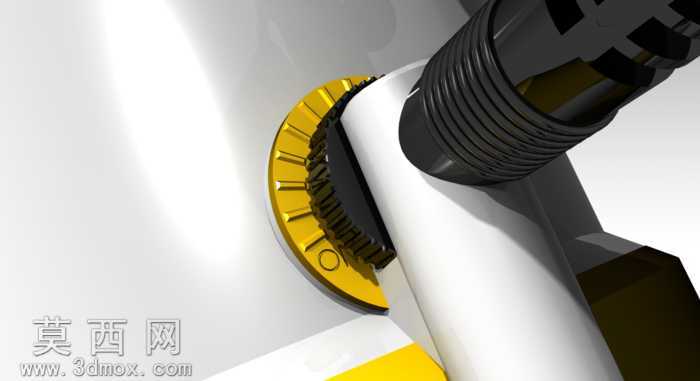

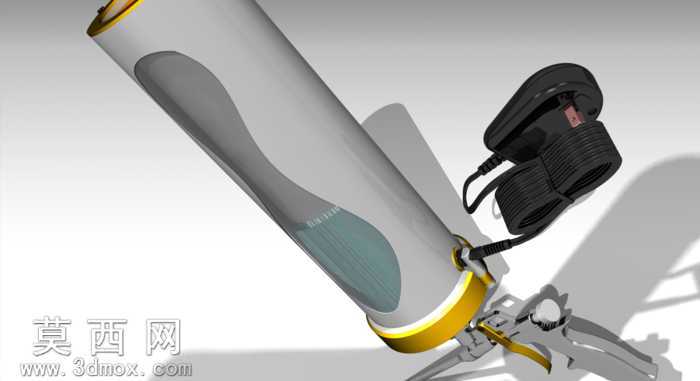

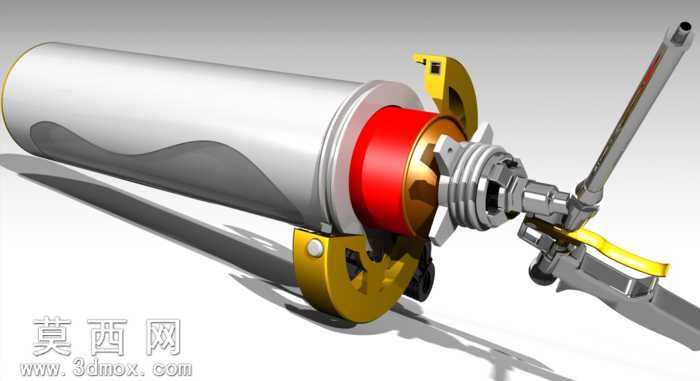

本作品为面向泡沫施工场景的便携式加热喷枪三维设计方案，建模阶段采用CATIA V5R21完成全参数化结构搭建，对设备各组成部件进行1:1比例的精准还原，整体模型包含储料筒体、加热模组、握持枪架、扳机控制组件、出料管路、支撑滚轮六大核心模块，各部件间的装配约束完全匹配实际生产的公差配合要求，可直接用于后续的结构验证与开模参考。渲染阶段采用工业级写实渲染流程，为不同功能部件匹配对应物理材质：储料筒体采用哑光银白金属材质，表面添加细微磨砂颗粒质感还原铝合金筒体的真实触感，边缘做圆角高光处理体现金属加工的工艺精度；中部加热环段采用亮面正红色耐高温工程塑料材质，与金属筒体形成强烈视觉区分，明确标识加热功能区域；握持与扳机结构采用亮面镀铬金属搭配鹅黄色防滑工程塑料，既还原五金工具的经典配色逻辑，也通过色彩区分提示用户操作握持区域；支撑滚轮结构采用黄铜色金属材质，表面做轻微做旧磨损效果，模拟设备实际使用中的接触磨损痕迹，提升渲染成品的真实感。结构设计上以均匀热量输出为核心思路，针对泡沫填充剂管路的加热需求，将加热模组集成在筒体与出料管路的衔接位置，确保泡沫介质从储料腔输出后可获得均匀的温度提升，让泡沫出料状态更加稳定流畅；电路部分采用220V转24V的安全电压设计，内置适配转换模块，从电气设计层面保障用户使用安全，设备外壳做密封防护处理，可耐受丙酮、洗涤剂等常见化学品的轻微腐蚀，适配施工现场复杂的使用环境；出料管路采用加长金属杆设计，搭配可调节扳机结构控制出料流量，底部支撑滚轮可让设备在平面放置时保持稳定，也可辅助施工时的推移操作，降低长时间握持的操作负担。整体建模过程对所有零件的壁厚、衔接缝隙、活动部件行程都做了严谨的参数校验，确保结构逻辑符合五金工具的生产制造要求，渲染输出的效果图完整呈现了设备的外观形态、材质质感与结构布局，可用于产品展示、结构评审与生产参考。
