数控表面加工双标识浮雕凸模三维设计

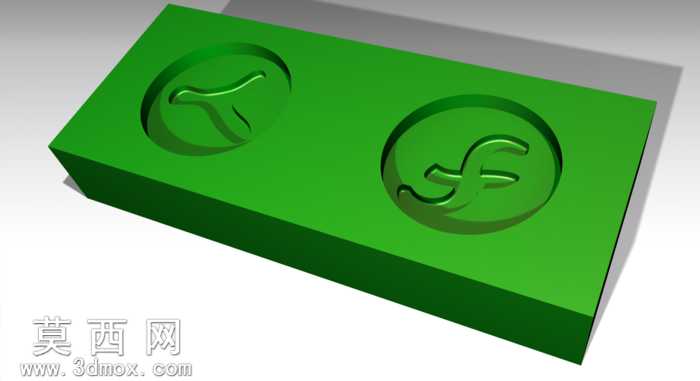

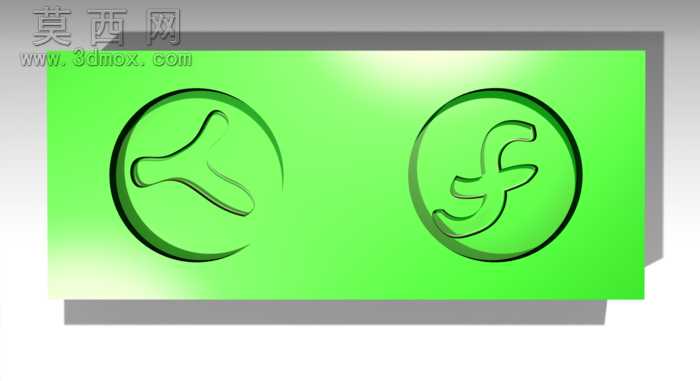

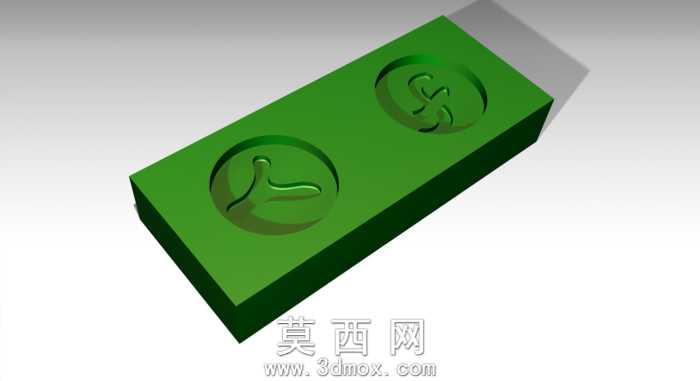

本作品为数控表面加工工艺验证用的凸模三维设计成果，整体采用矩形块式基座结构，建模阶段首先完成规整长方体基座的参数化搭建，严格控制基座长宽高比例适配常规数控加工工作台装夹尺寸，基座棱边做微小倒角处理避免加工过程中出现应力集中崩边问题。在基座上表面设计两处圆形凹陷型腔，型腔内部分别制作两款不同造型的凸起标识结构，两款标识均采用流畅曲面过渡设计，无尖锐棱角，建模过程中通过曲面扫掠、布尔合并等操作完成标识与型腔底面的一体化构建，确保标识凸起高度一致，边缘与型腔侧壁顺滑衔接，无建模破面、重叠面等几何错误。渲染阶段采用高饱和度哑光绿色材质赋予模型主体，模拟实际加工后阳极氧化或喷涂防锈涂层的金属工件表面质感，场景添加柔和漫反射光源，多角度呈现曲面结构的光影过渡效果，清晰展示标识的立体起伏形态，背景采用浅灰色渐变突出模型主体结构特征。设计过程中充分考虑数控铣削加工的工艺可行性，所有曲面曲率均适配常用球头铣刀的加工走刀路径，避免出现刀具无法抵达的死角区域，型腔深度与标识凸起高度的差值经过精确计算，既保证标识的辨识度，又控制单次铣削深度符合机床加工参数要求，减少加工工序步骤。两款标识分别采用对称式流线造型与曲线缠绕造型，曲面弧度经过反复调整，既满足视觉识别的美观性，又保证加工过程中刀具受力均匀，减少刀具磨损风险，基座底部设计为完全平面结构，可直接通过平口钳装夹固定，无需额外制作专用工装，降低加工前期准备成本。整个模型的几何精度控制在微米级，所有配合面、成型面的公差设定符合数控加工的常规精度要求，可直接导入编程软件生成加工G代码，用于实际数控铣削加工的工艺验证，也可作为数控加工教学的典型案例，演示曲面浮雕类零件的建模与加工流程。
