房车舱门用摇臂式开门支撑支架

这类支架主要用于旅居车、拖挂房车或改装篷车的外置舱门，在门板开启后承担限位、承托和辅助保持作用。实际装车时，门板多为上翻或侧开结构，支架一端铰接在门框内侧，另一端连接门板背面，随门板转动形成稳定的摇臂支撑，避免门板在风载或误碰时突然回落。

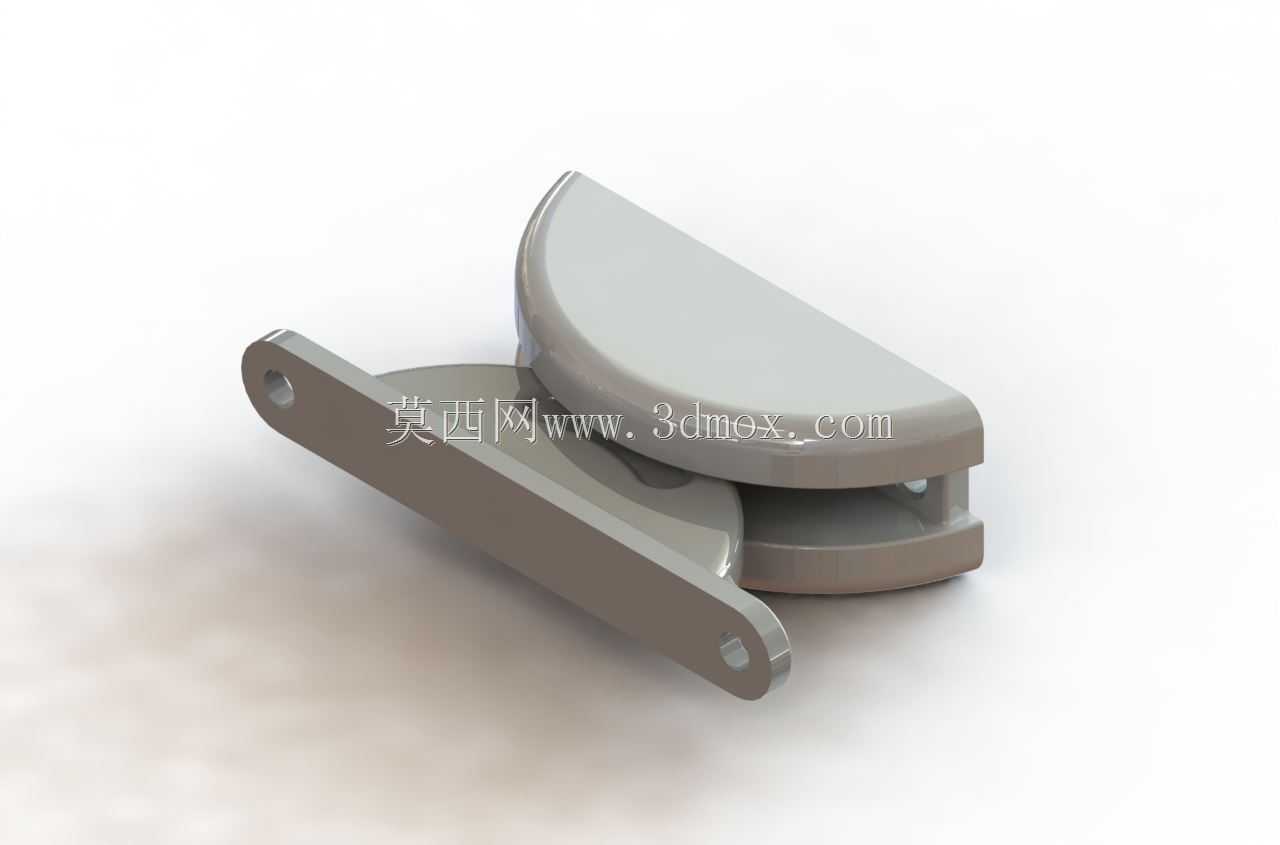

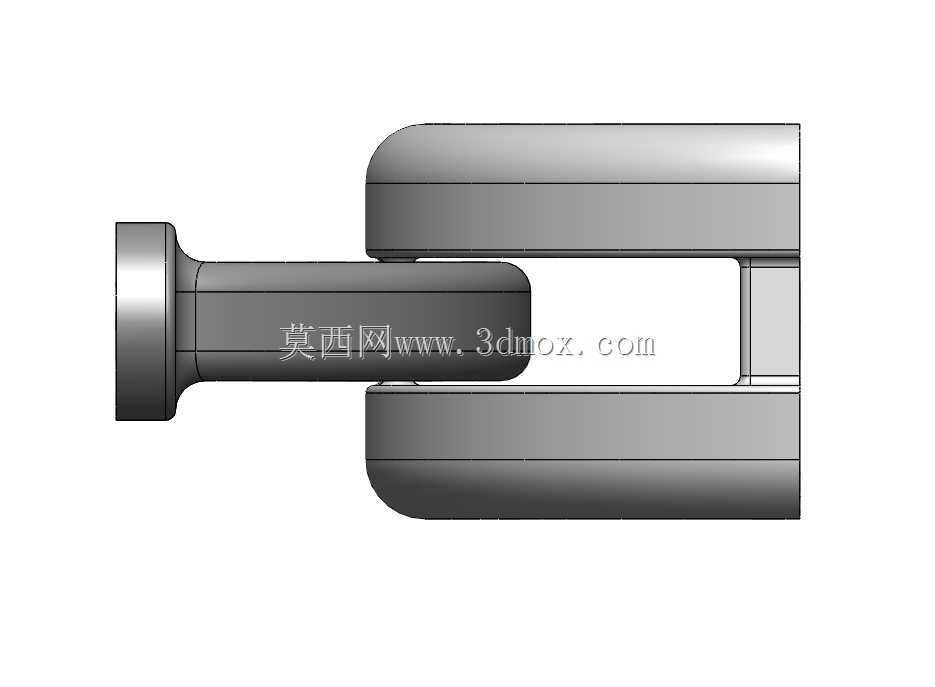

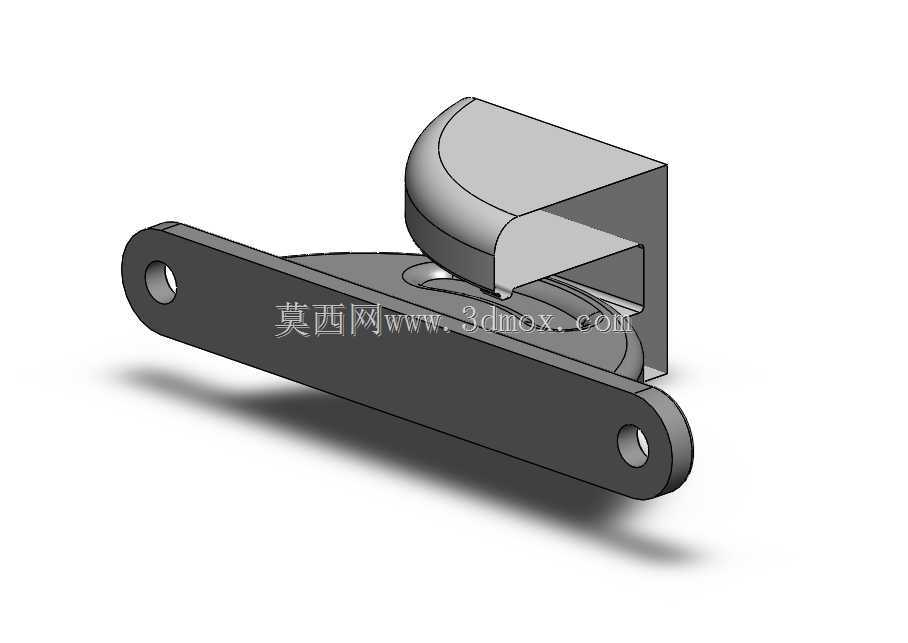

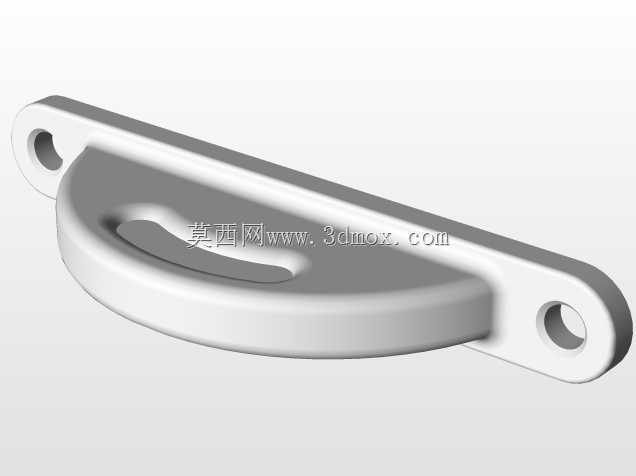

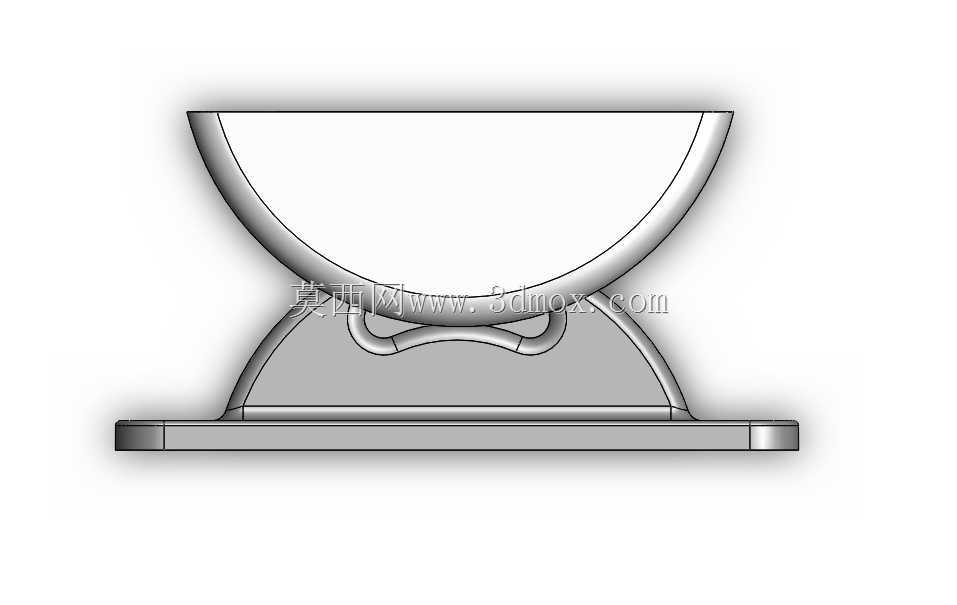

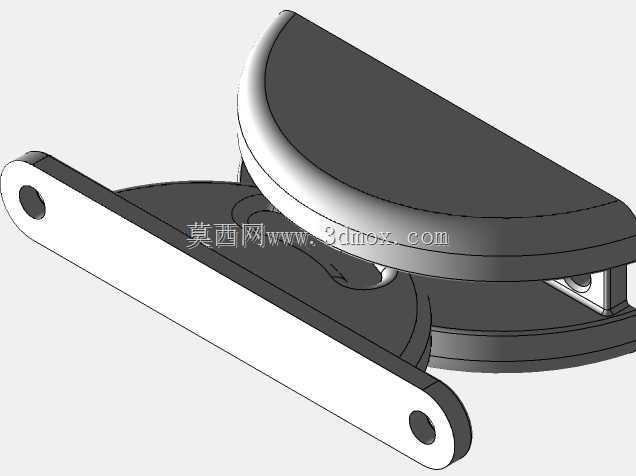

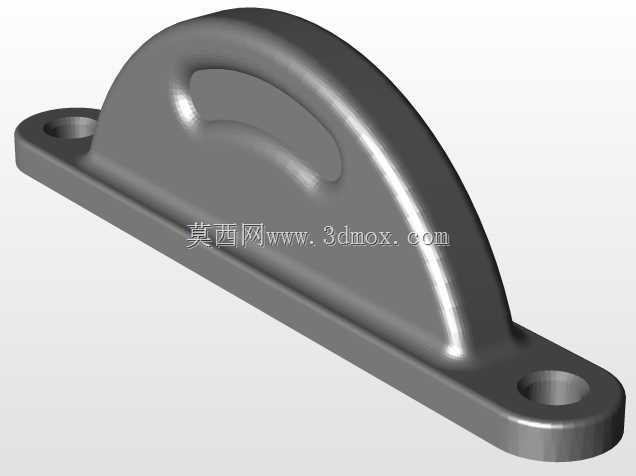

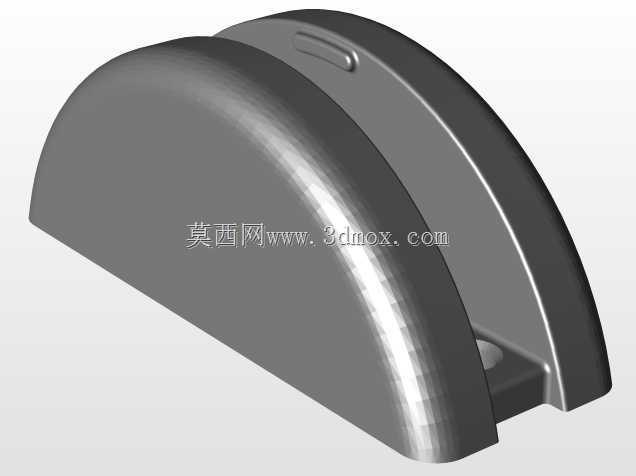

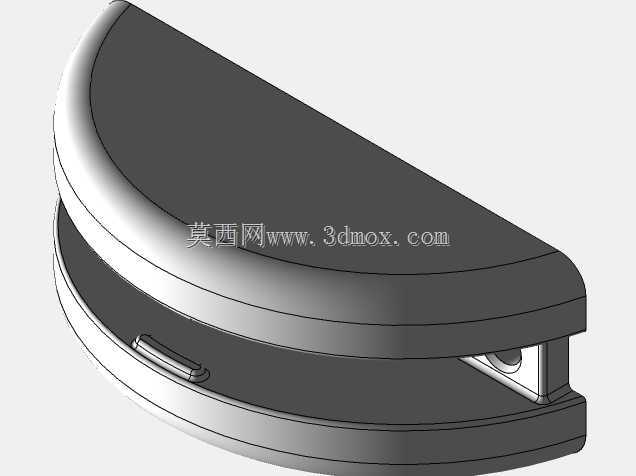

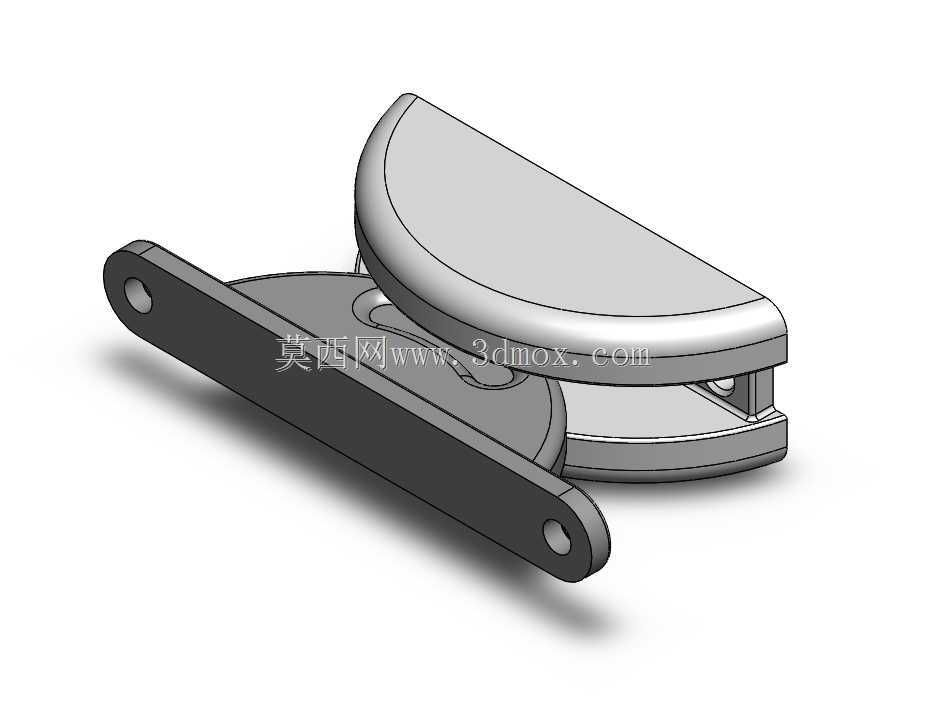

从结构上看，模型采用长摇臂加半圆限位座的组合。长条形摇臂两端预留铰接孔，孔位周边做了局部加厚，以改善销孔处的应力集中；摇臂截面并非简单平板，而是带有连续过渡的加强轮廓，在控制壁厚的同时提高抗弯能力。半圆座部分用于与门框或门板基座配合，其弧形轮廓为转动提供让位，叠层式夹槽则可容纳铰接销、垫片或阻尼片，使运动间隙更容易控制。

设计思路上，重点不在复杂曲面，而在运动包络和安装边界的校核。摇臂长度决定门板开启角度，也影响全开时门板与车身侧面的距离；若臂长过短，门板开启不足，取放物品会受限；若过长，则可能与车身外板、密封条或相邻舱门干涉。建模时需要先确定门板铰链轴线、支架固定点和门板连接点三者的相对位置，再模拟从关闭到全开的完整轨迹，确认摇臂在任意角度下不与门框边缘碰撞。半圆座的高度和夹槽宽度则要结合所选销轴直径、垫片厚度以及门板内衬空间确定，保证装配后转动灵活且无明显旷量。

安装边界方面，支架底面应贴合门框内板或加强板，固定孔周围需要足够的平整区域；若门板为薄壁复合材料，连接点处应预埋加强块或金属衬板，否则长期开关后容易出现松动。摇臂在收起状态下应尽量贴近门板背面，减少对储物空间的侵占；全开位置则依靠几何关系形成可靠限位，必要时可在接触面增加阻尼垫，吸收门板晃动并降低噪声。

对于3D打印或小批量制作，该件适合采用耐候性较好的材料制作，打印方向应使摇臂受力层线与主要弯曲方向合理匹配，销孔处预留后加工余量。整体结构简洁，零件数量少，既适合作为房车改装件的验证模型，也可用于进一步优化成注塑或金属压铸方案。
