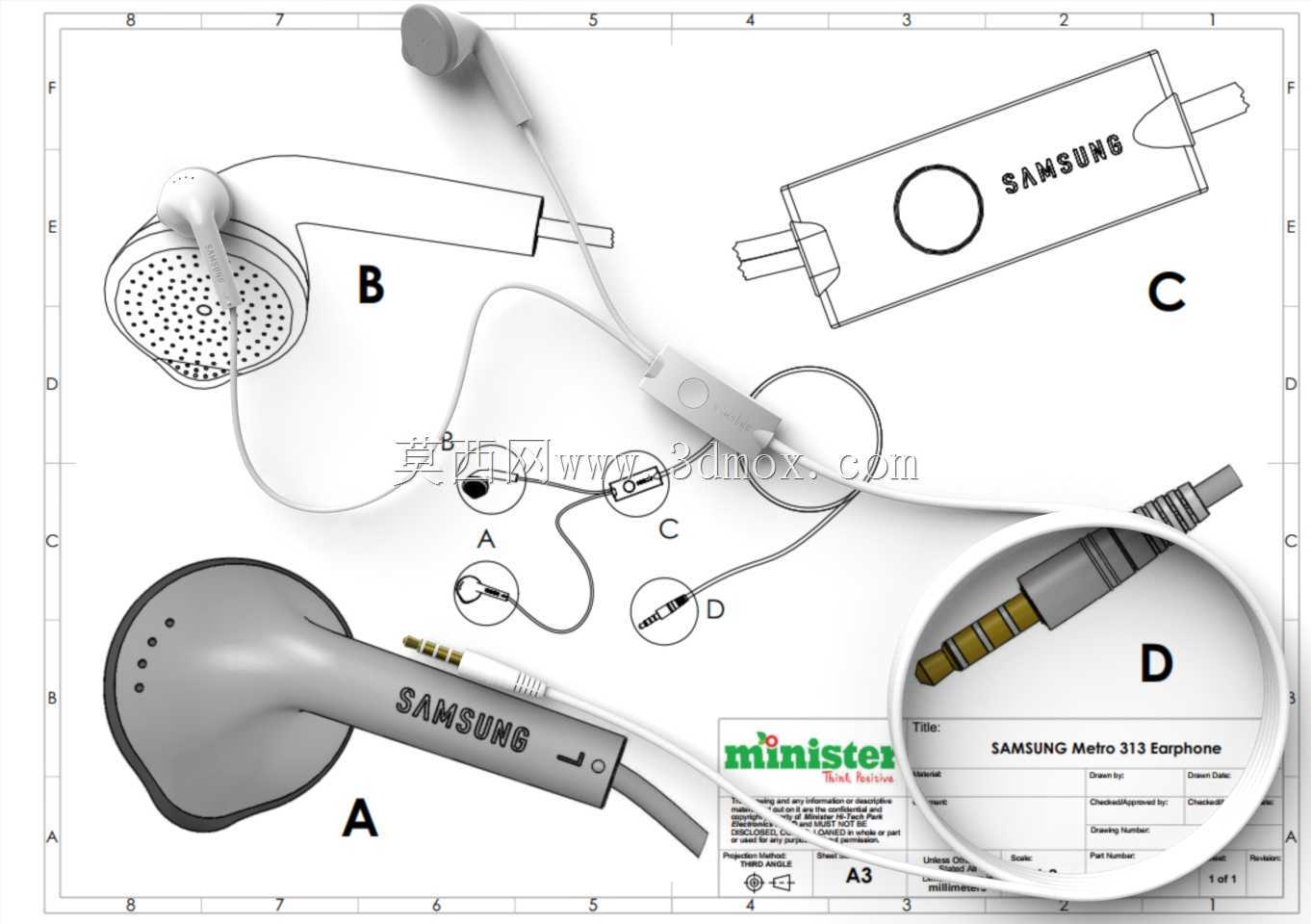

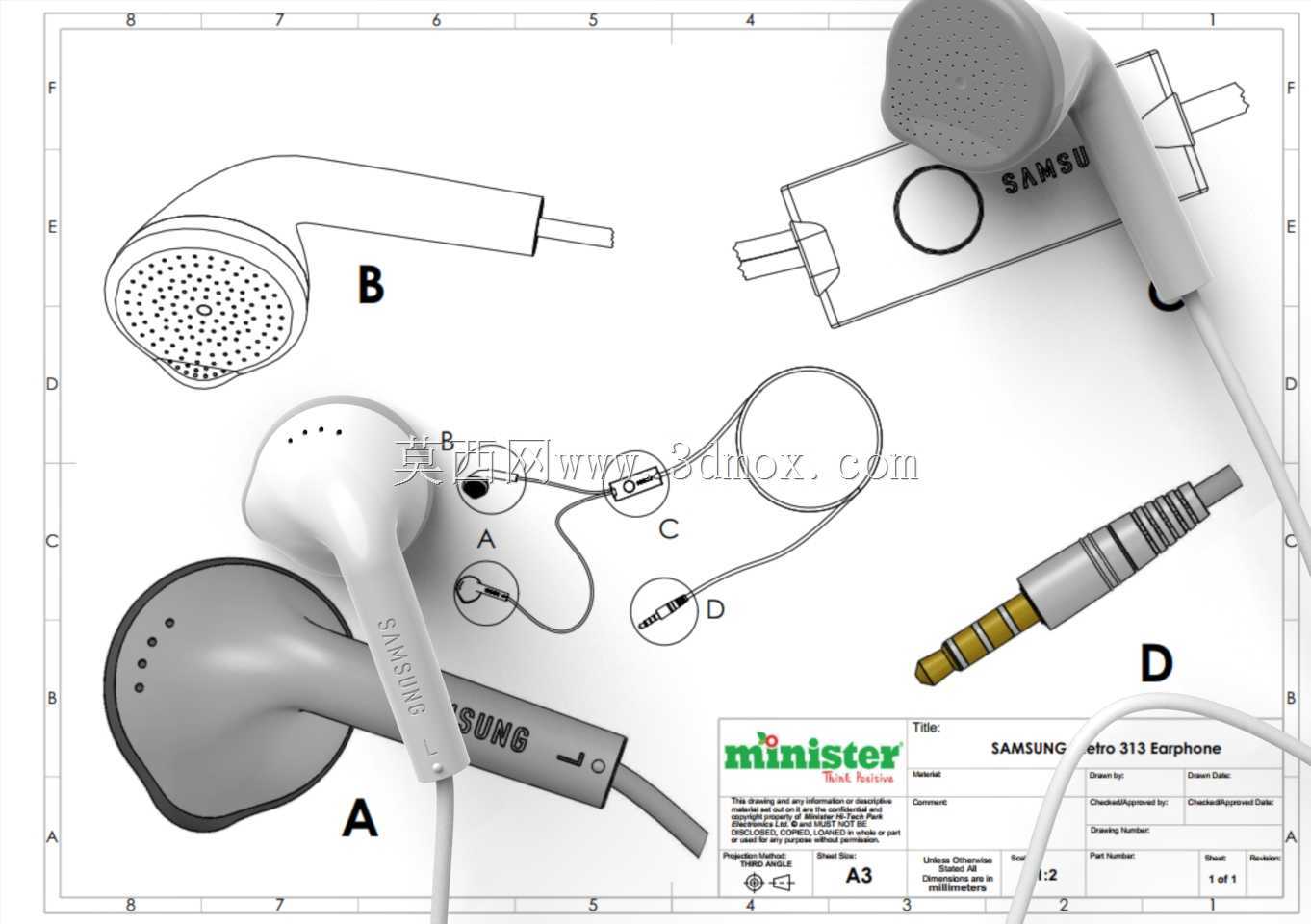

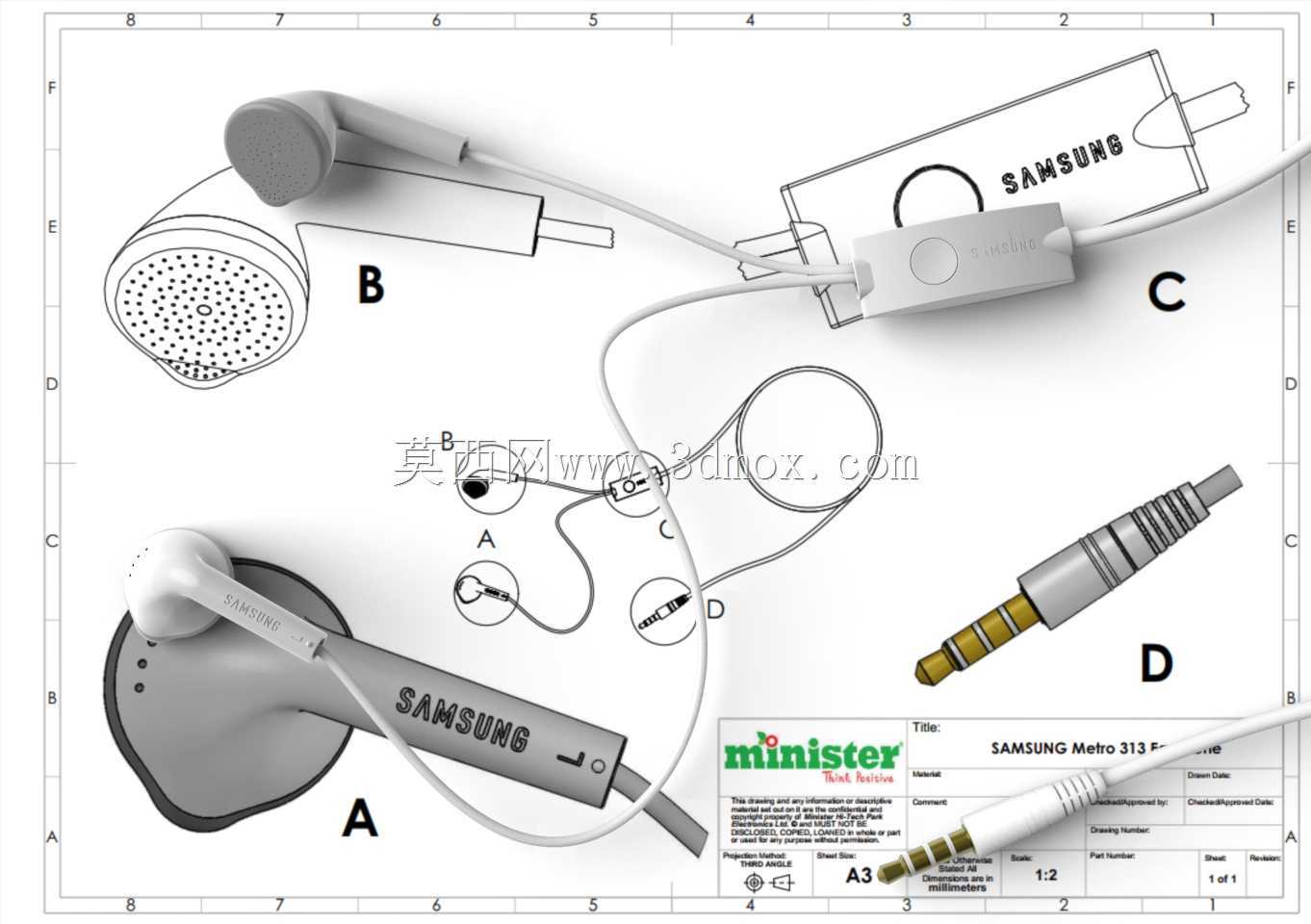

三星平头有线耳塞结构设计展示

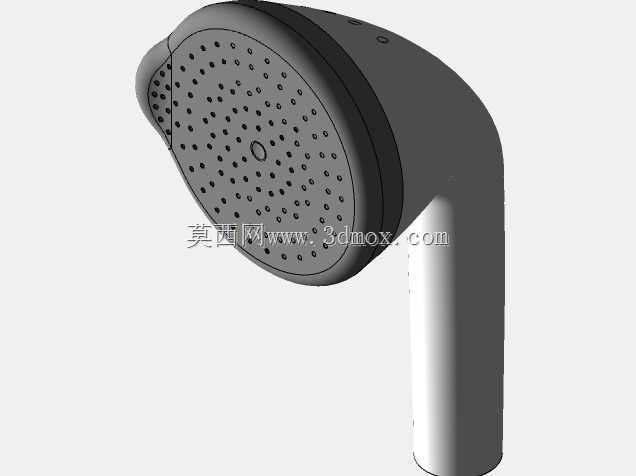

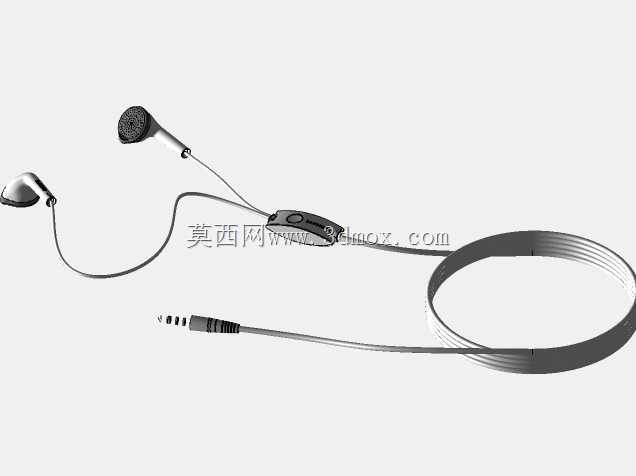

这款平头有线耳塞的三维结构，完整还原了消费级音频配件的典型设计逻辑，从出声孔排布到线控按键的行程预留，每一处细节都对应实际量产中的装配与使用需求。出声面采用密集圆形开孔阵列，开孔直径与间距经过声学路径测算，既保证声波扩散的均匀性，又能阻挡耳道异物进入腔体；耳塞柄部内置发声单元与分频线路，外壳的曲面过渡贴合耳甲艇轮廓，佩戴时无需深入耳道，依靠耳廓结构自然固定，适合长时间办公、通勤场景使用。

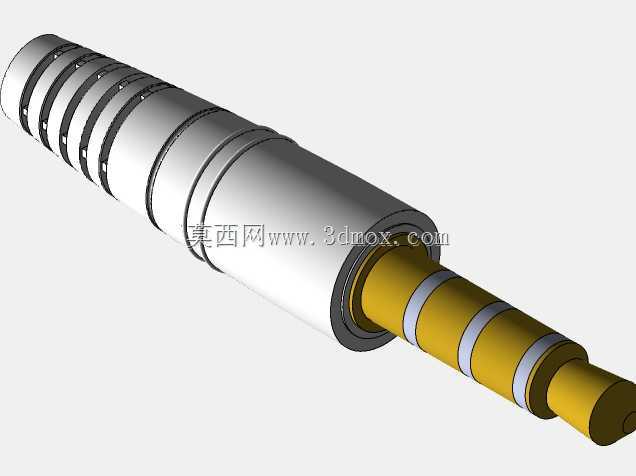

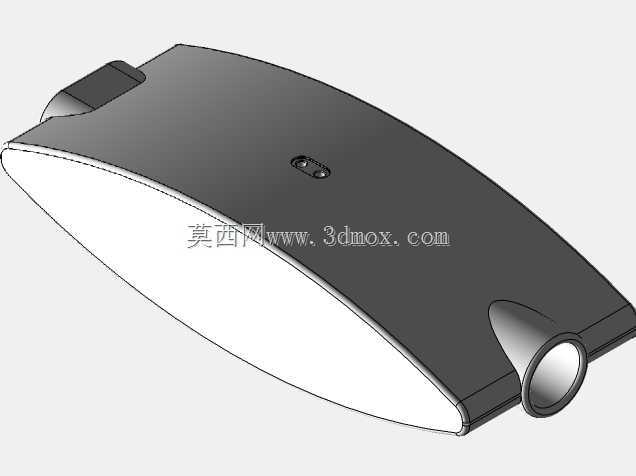

线控模块集成在主线中段，外壳预留的按键凸台对应内部微动开关的按压行程，侧边开孔为麦克风拾音通道，可实现通话降噪与曲目快捷操作；分线处采用应力释放结构，线缆分叉位置的护套做了渐变加厚处理，能有效降低反复弯折导致的线芯断裂风险。3.5mm音频插头的金属段做了四段式电极划分，分别对应左声道、右声道、麦克风与接地回路，插头根部的橡胶护套同样做了抗弯折设计，适配手机、笔记本电脑、便携播放器等多种带3.5mm接口的设备。

建模过程中，各部件的装配边界严格遵循实际公差要求：耳塞前后壳的止口配合预留0.1mm间隙，保证超声波焊接或卡扣装配的可行性；线控上下壳的内部筋位既用于固定PCB板，也能增强外壳抗挤压强度；线缆与各部件的连接处均设计了固线槽，避免拉扯时线缆从焊点处脱落。整体外形尺寸贴合人体耳部工学，耳塞头直径控制在15mm左右，柄部长度适配手指捏持的操作习惯，插头长度兼顾设备外壳厚度，避免插入时出现干涉。这类结构设计不仅满足音频输出的基础功能，也兼顾了日常使用中的耐用性与佩戴舒适度，为同类有线音频配件的结构开发提供了清晰的参考范式。
