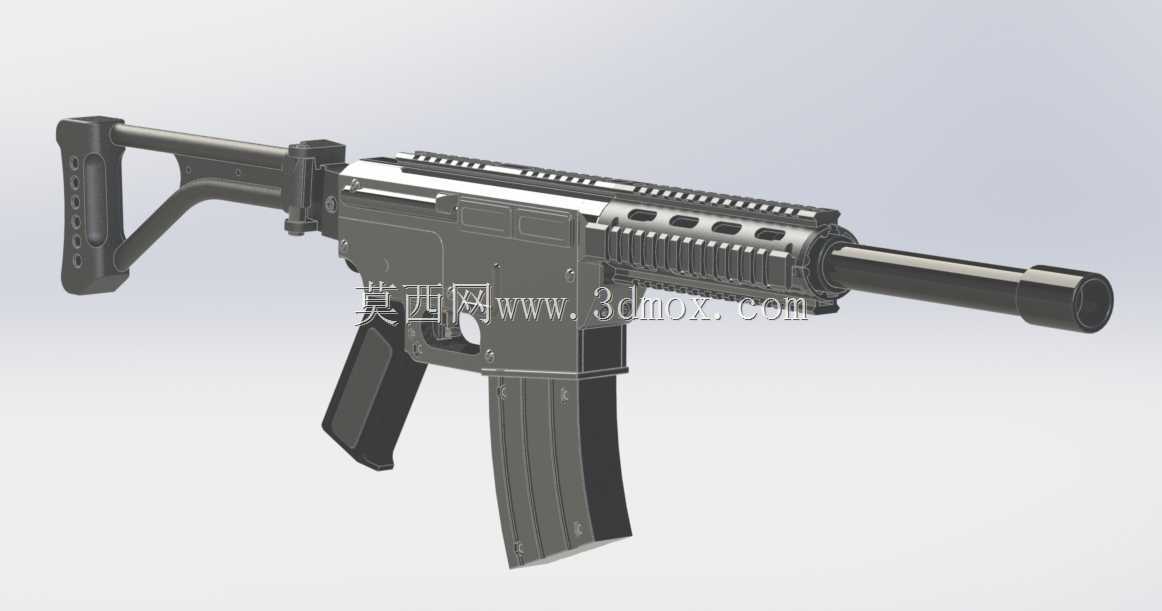

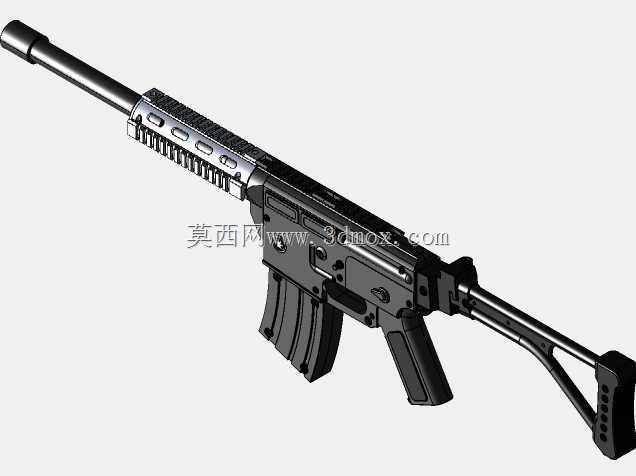

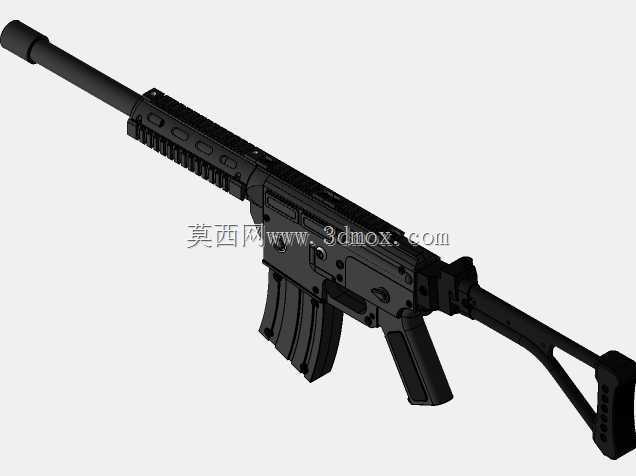

参考M16与AK47结构的激光发射器造型

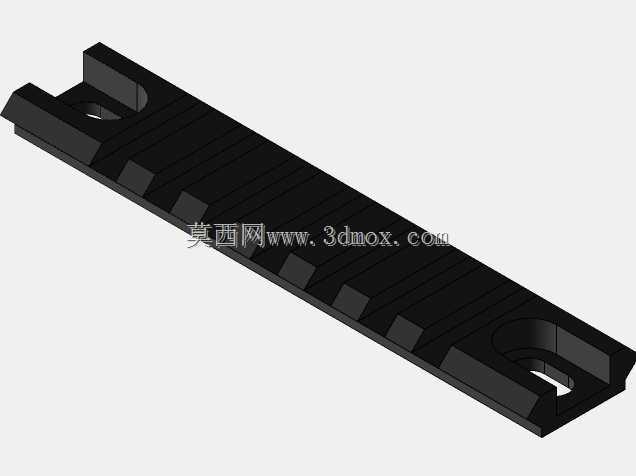

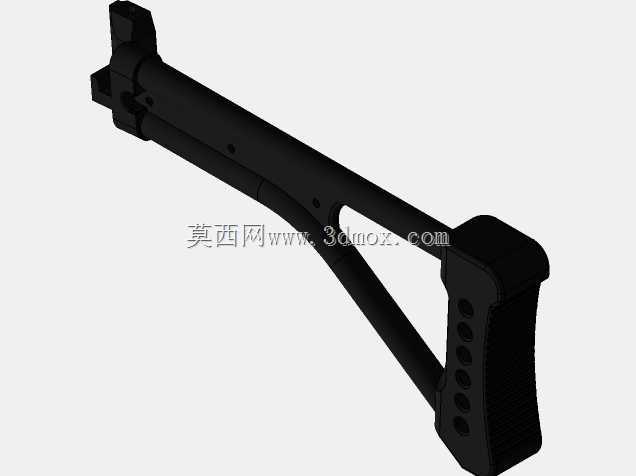

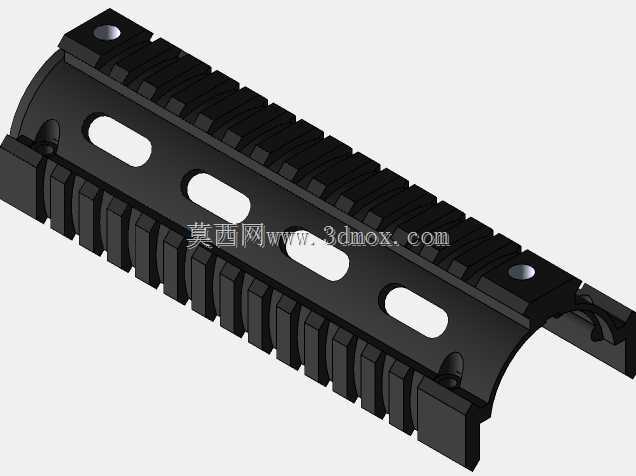

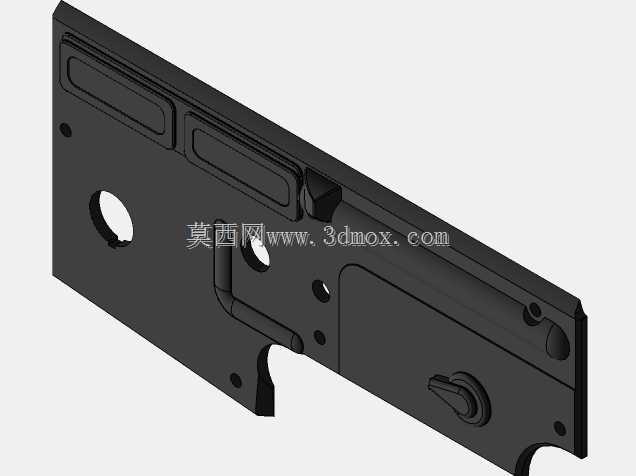

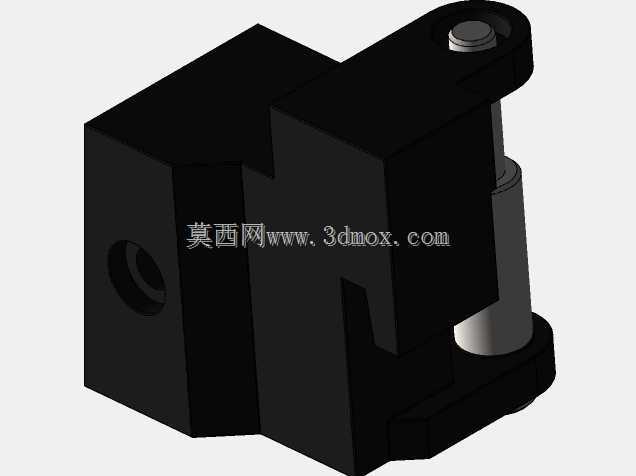

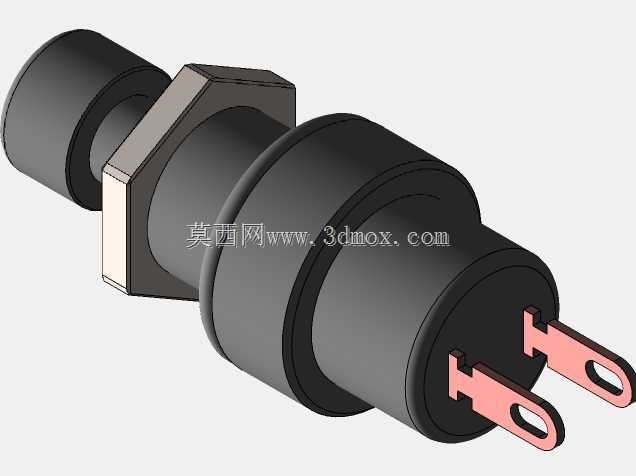

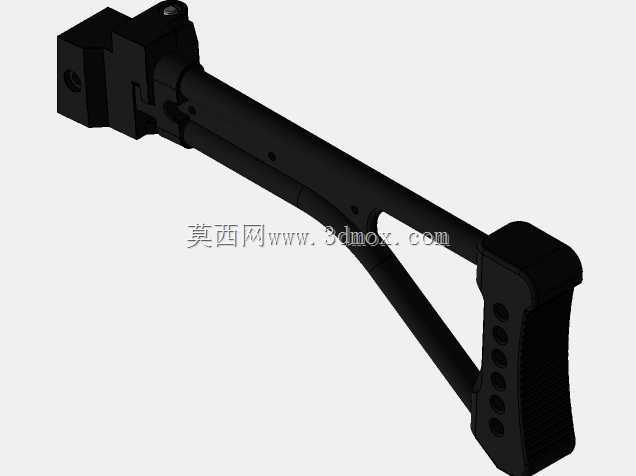

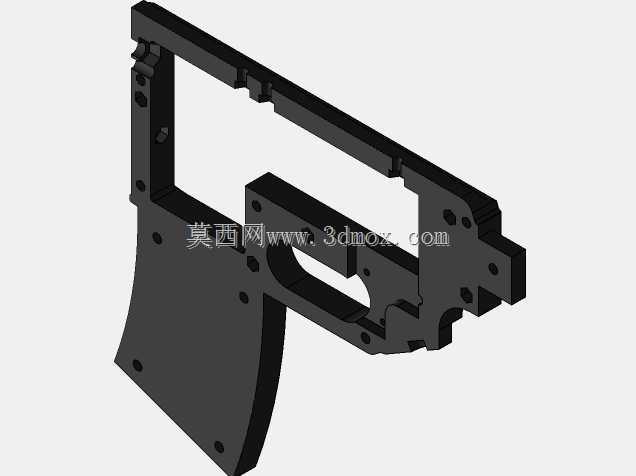

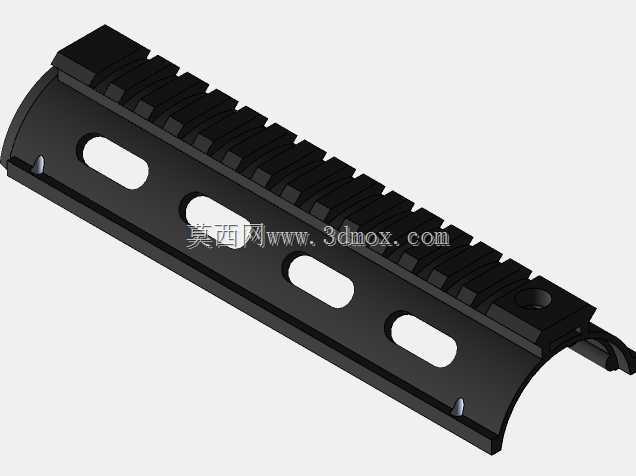

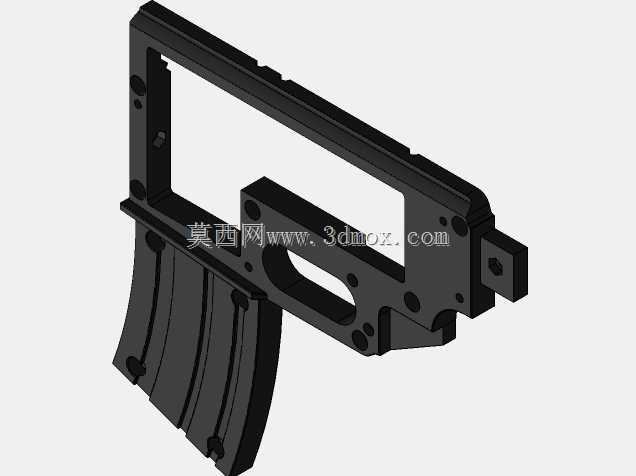

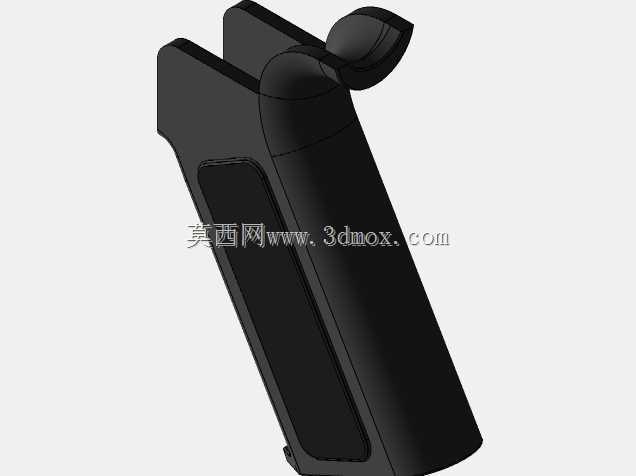

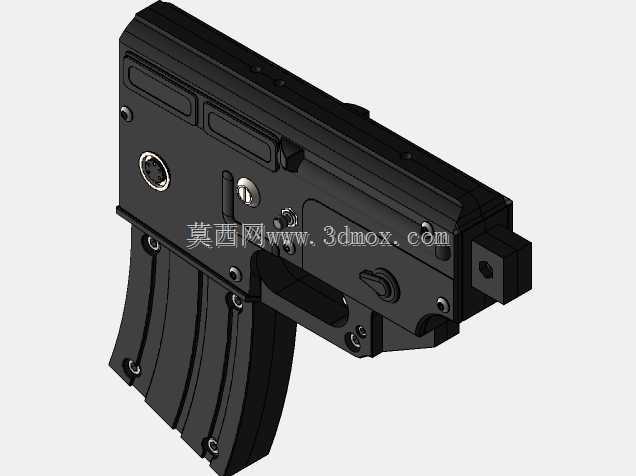

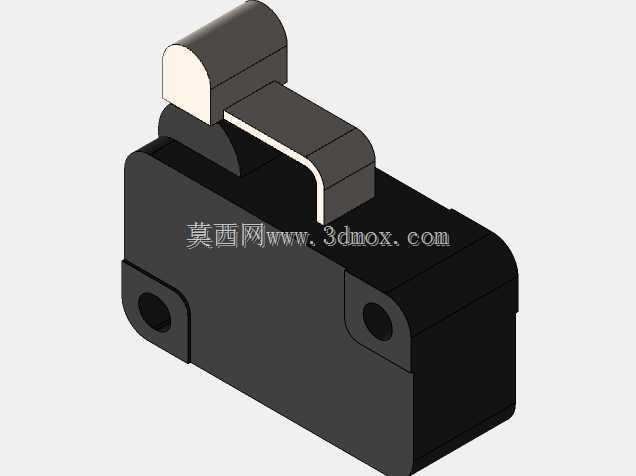

该造型以激光发射装置为核心功能载体，整体布局参考成熟步枪的人机工程形态，把发射控制、能源容纳、握持支撑、附件扩展等需求整合到连续的枪身结构中。前端枪管段并非单纯装饰，内部可预留激光模组、校准透镜与压环的安装空间，外壁设置连续皮卡汀尼导轨，能够在不改变主体结构的前提下加装指示器、照明模块或前握把，安装面按标准槽距布置，保证附件定位重复一致。护木区域开设多组散热与减重槽，既降低整体重量，也让内部模组在连续工作时有空气流通通道；护木与机匣之间采用定位面加紧固件的连接思路，拆装后仍能保持轴线对齐，减少反复校准工作量。机匣是整个结构的受力与装配核心，内部需要容纳触发控制板、开关组件和走线空间，外形上保留快慢机、弹匣卡榫、销钉孔等枪械识别特征，但这些特征在激光装置中可转化为功能按键、检修孔或装配定位点。扳机护圈与小握把按手部自然握持角度设计，握把内部可作为电池仓使用，底部设置可拆端盖，方便维护能源模块而不必拆解主体。弹匣造型主要承担外观识别与配重作用，也可扩展为额外电池仓，其与机匣的配合面设置导向筋，保证插入过程顺畅、锁定后无明显晃动。后部枪托直接参考折叠托结构，通过铰接座与机匣尾部连接，展开时抵肩面与发射轴线保持稳定高度差，贴腮位置平整；折叠后整体长度明显缩短，便于在狭窄空间携带或收纳。枪托内部可根据强度需求设计加强筋，避免薄壁结构在抵靠受力时产生变形。从尺寸边界看，全枪长度覆盖长枪管到折叠托两种状态，高度由弹匣底部与瞄准基线共同决定，宽度主要集中在护木和枪托铰接区域，这些外轮廓决定了包装箱、训练支架和固定夹具的设计范围。结构设计时要重点处理前后段同轴度、导轨平面度、折叠机构间隙以及握把壁厚，任何一处偏差都会影响激光指向稳定性和握持手感。该类装置可用于战术模拟训练、光电产品演示、互动射击场景和教具开发，模型中各分件关系清晰，适合继续进行工程细化、运动仿真和实物打样。
