多功能折叠式角度测量定位尺

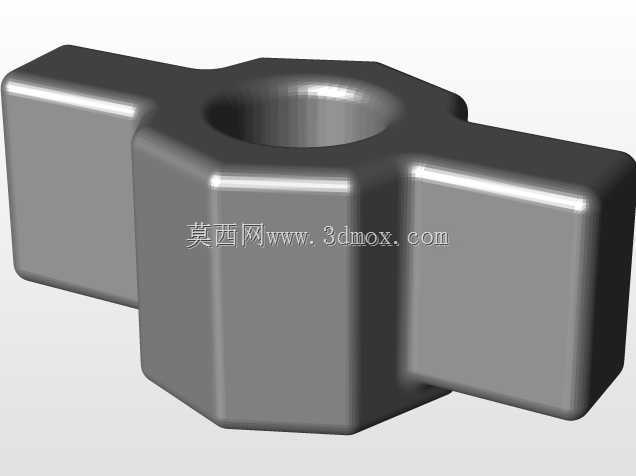

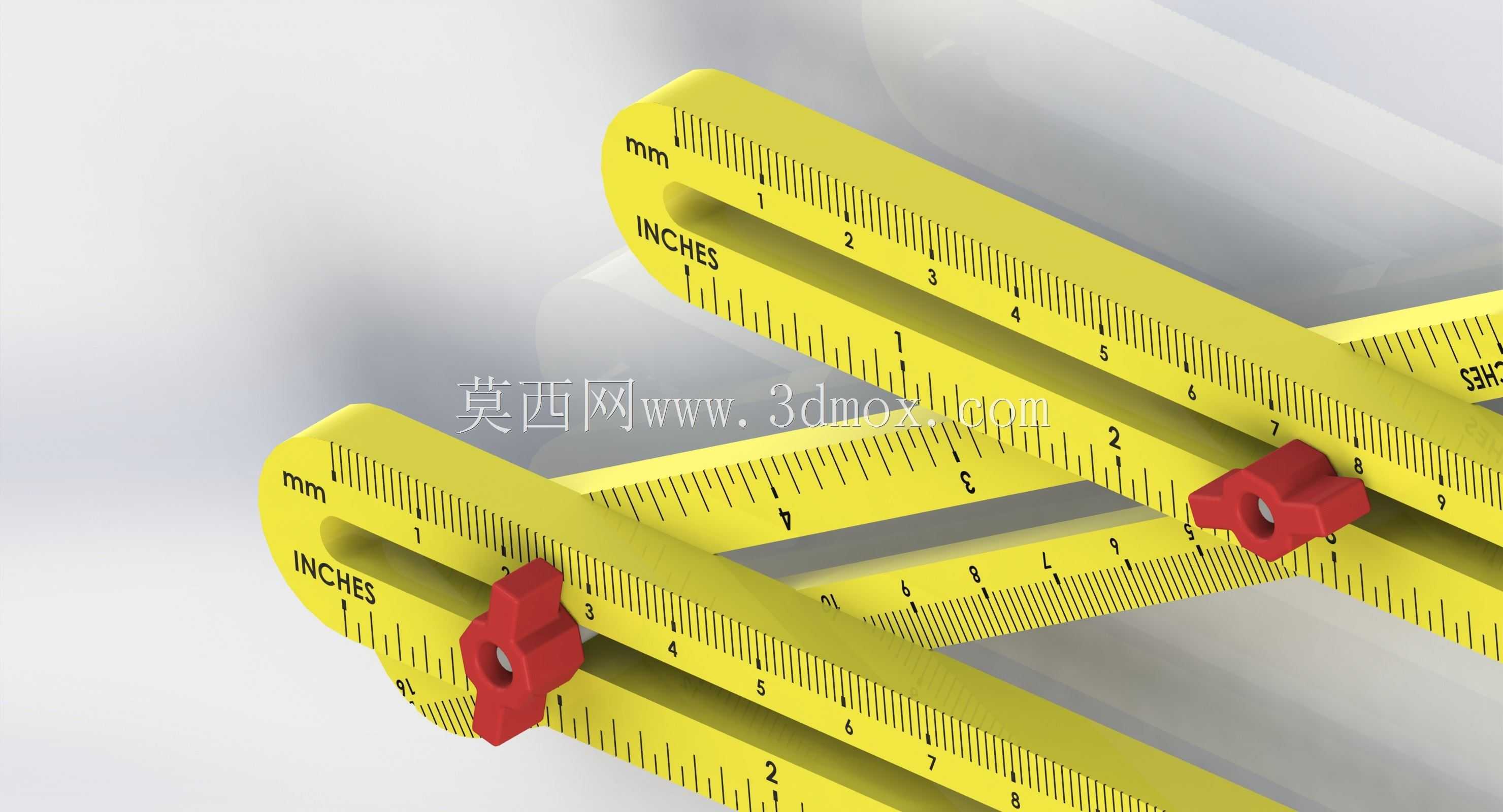

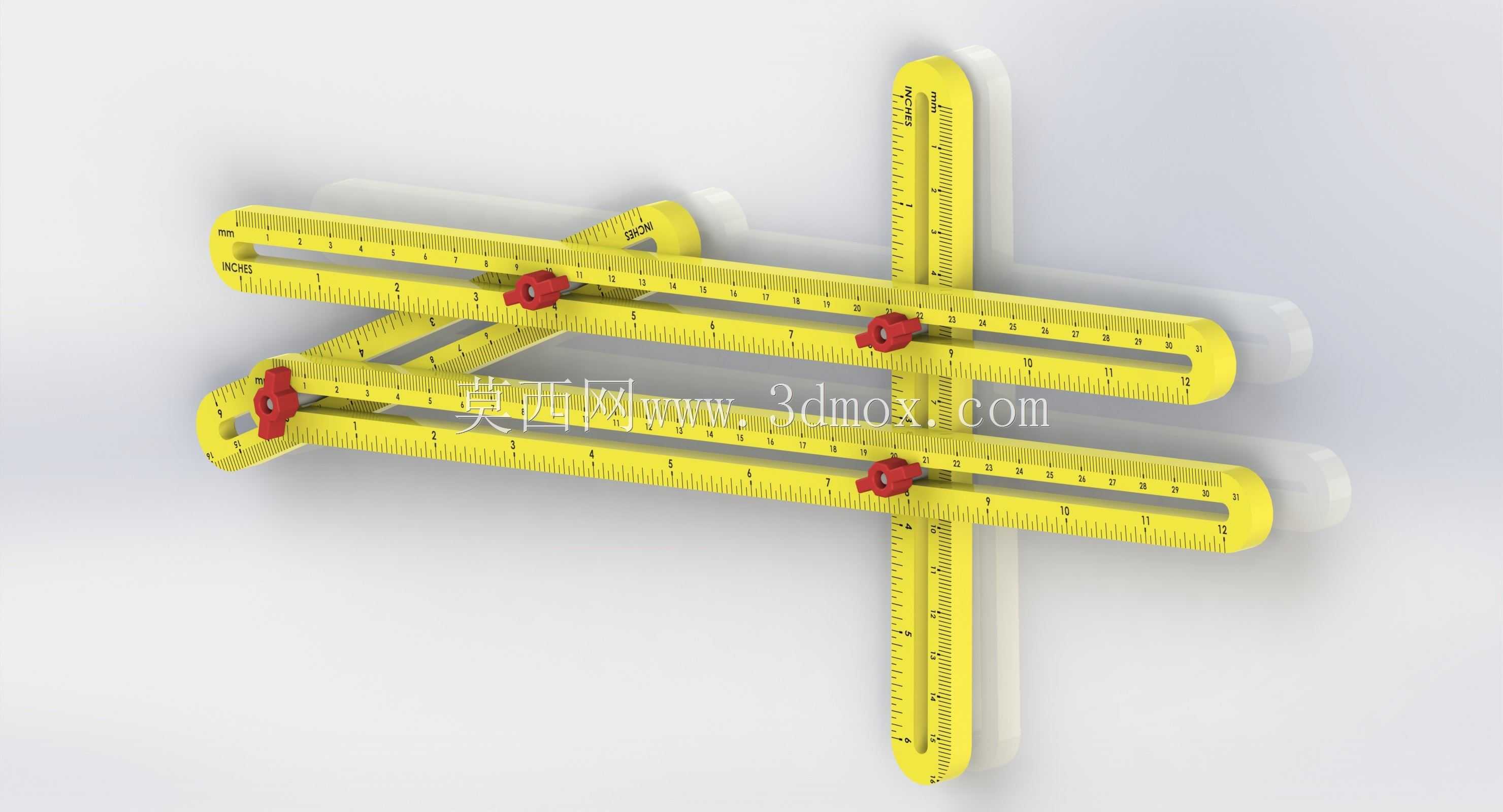

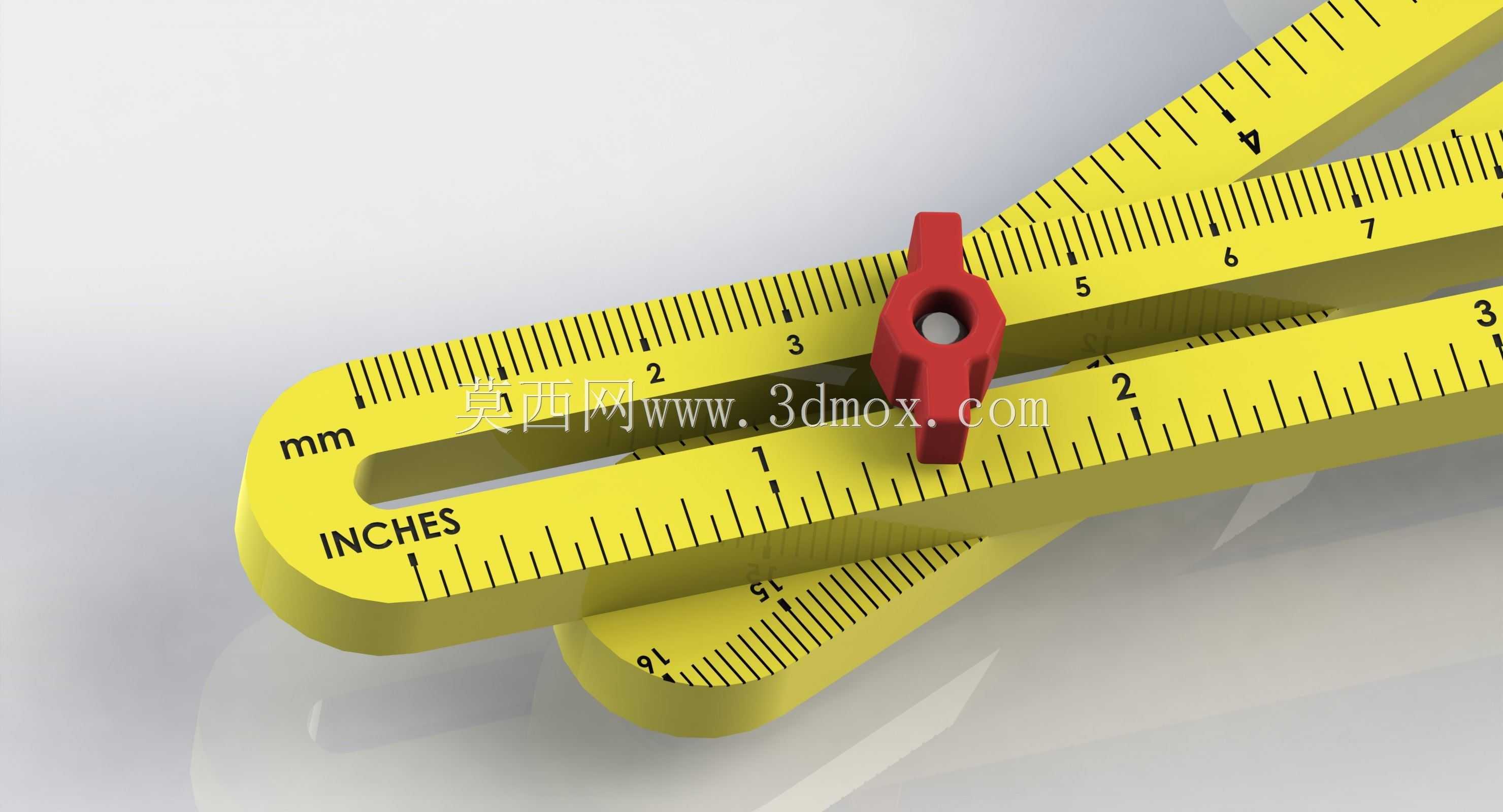

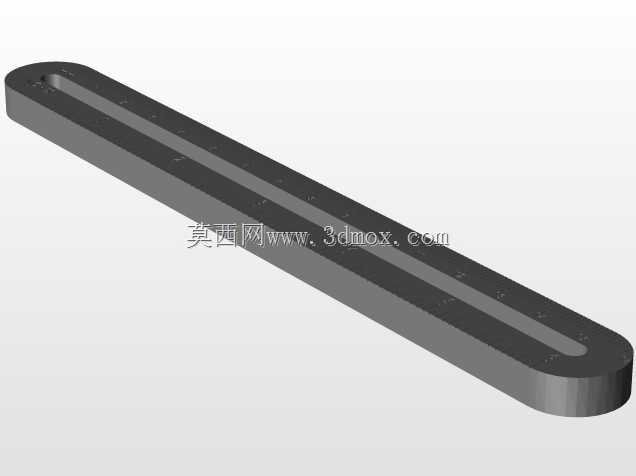

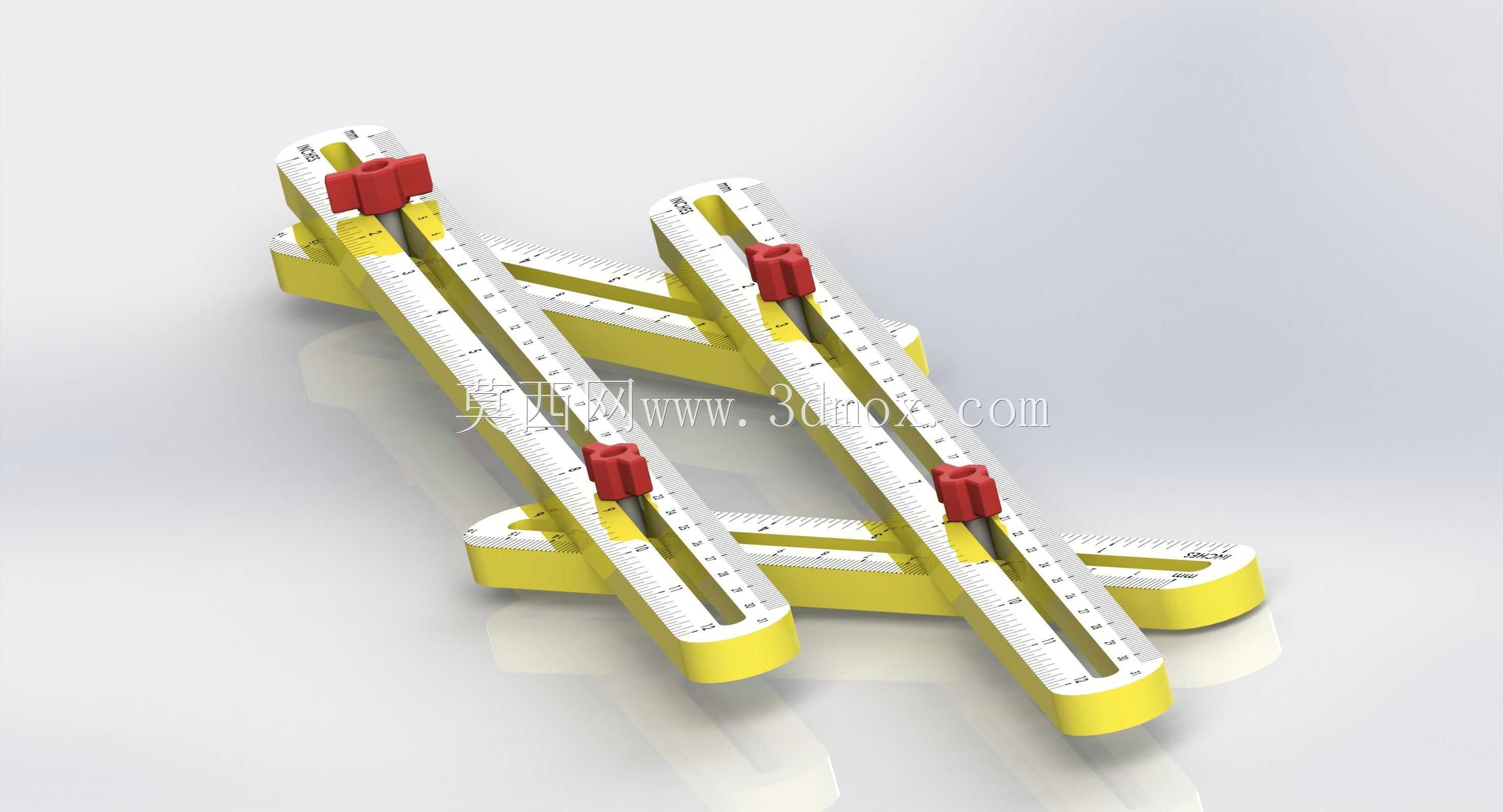

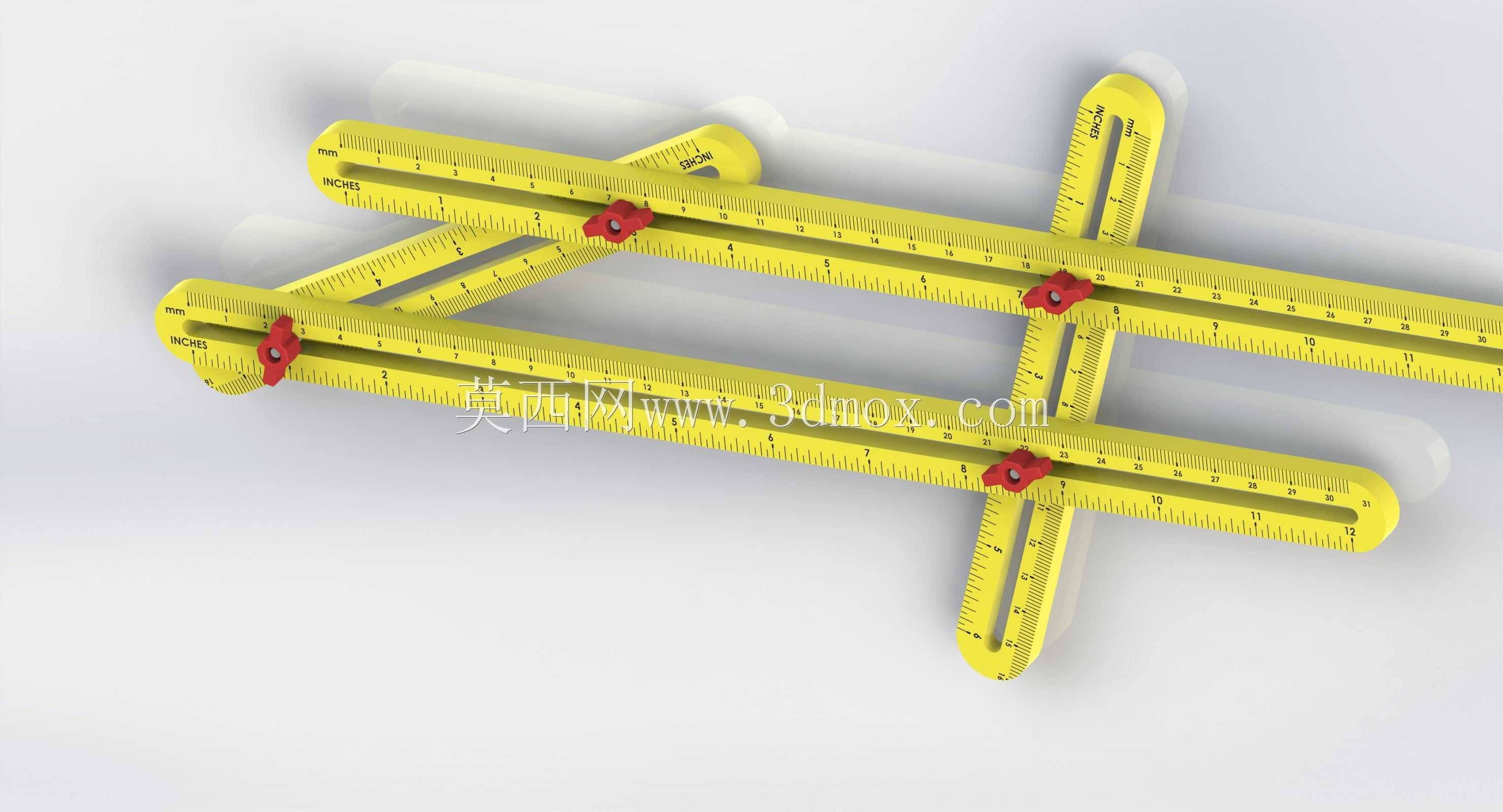

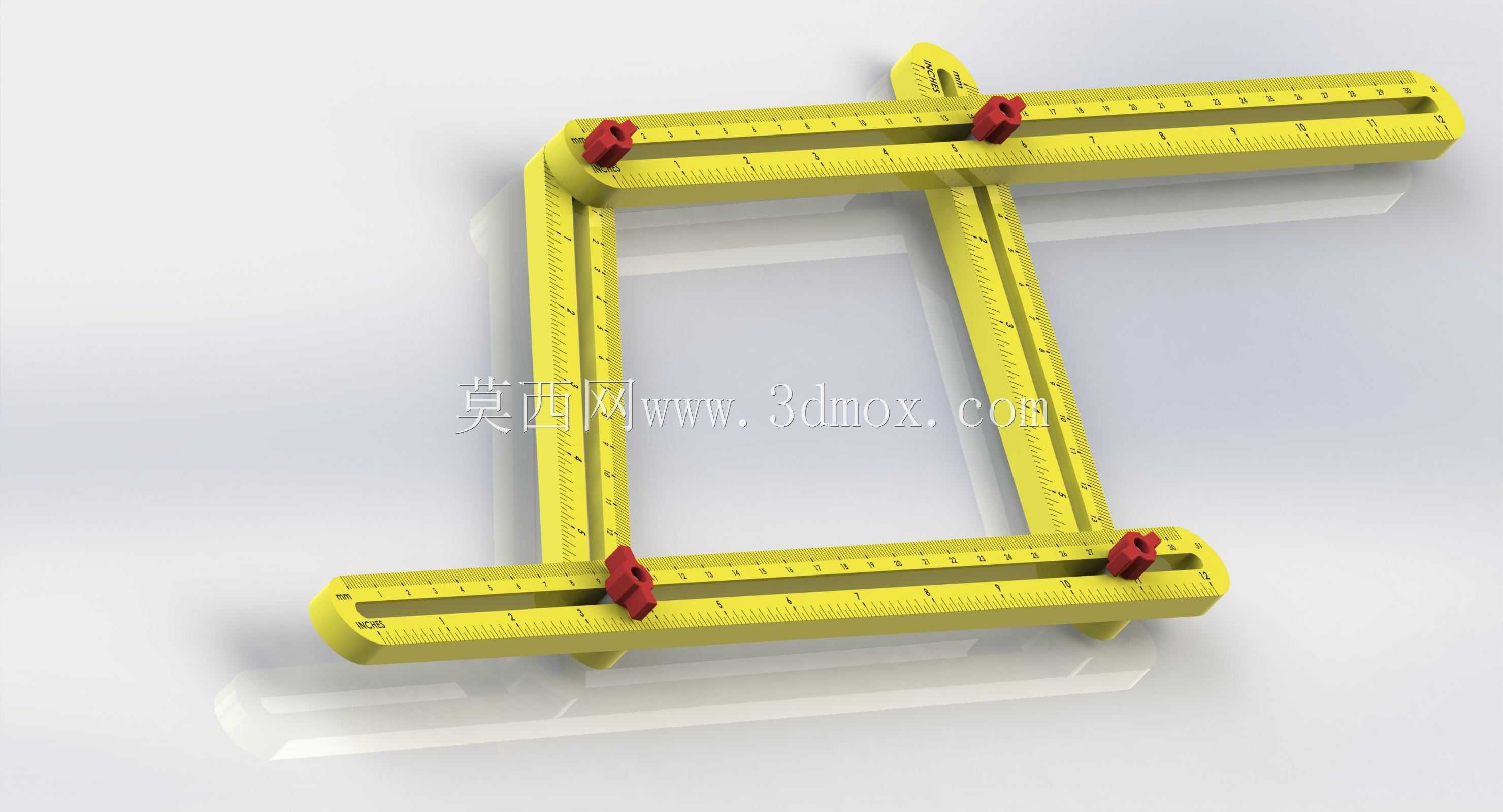

在钣金放样、木工裁板、瓷砖铺贴以及设备安装找正的现场，经常需要快速复刻异形夹角并将尺寸同步转移到工件表面，普通直角尺或单根直尺只能处理固定角度，遇到多段折线或非正交边界时需要反复换用量角器与钢板尺，不仅工序繁琐，多次挪动工具还会引入累积划线误差。这款折叠式角度测量尺正是针对这类现场痛点构建，整体由四根带刻度的长尺身与中心纵向滑尺组成，各铰接点采用红色锁紧旋钮固定，松开旋钮时尺身可绕转轴自由摆动，任意两根尺身之间的夹角都能无级调节，锁紧后角度与相对位置完全锁死，可直接作为模板靠在工件边缘完成划线。从结构布局来看，四根横向尺身采用对称双层排布，每根尺身正反面均蚀刻有公制刻度，长槽贯穿尺身全长，锁紧旋钮可沿槽内滑动，以此改变铰接点在尺身上的位置，这一设计让工具不仅能量取固定夹角，还能通过平行四边形连杆原理同步缩放角度对应的边长比例，在现场放样时可直接将小比例图纸上的角度与相对位置等比放大到工件上，省去单独换算三角函数的步骤。中心纵向滑尺与横向尺身十字交叉，交叉点同样带锁紧结构，滑尺可沿垂直方向上下移动并锁定，用于确定角平分线位置或测量夹角顶点到某条边界的垂直距离，在安装门框、窗框或设备支脚时，可一次性完成角度找正与中心定位。尺身整体采用工程塑料注塑成型，表面做哑光处理，强光下读数不会产生反光，边缘保持平直无倒角，靠在工件表面时不会出现缝隙，铰接旋钮内部嵌有金属垫片，频繁松紧也不会出现塑料螺纹滑牙。工具完全展开后横向跨度可覆盖常规板材的划线范围，折叠后体积大幅缩小，可直接放入工具包侧袋，铰接处没有突出的尖锐棱角，携带过程中不会刮伤其他量具。实际使用中，铺贴异形转角瓷砖时，可先将工具贴合墙体夹角锁紧，再平移到瓷砖表面直接划出切割线；钣金折弯件检验时，可将尺身调整为图纸标称角度后卡入工件，通过观察边缘缝隙快速判断折弯角度是否合格；木工框架拼接时，还能利用多根尺身同时定位多个榫卯的相对位置，保证框架组装后对角线一致。
