医用氧气分流器耙式接头结构设计

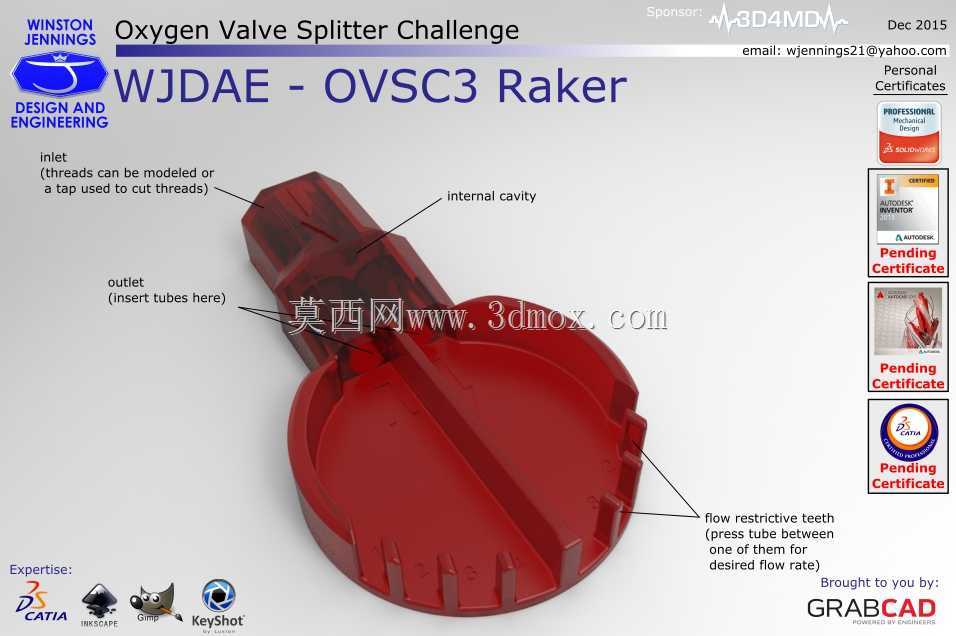

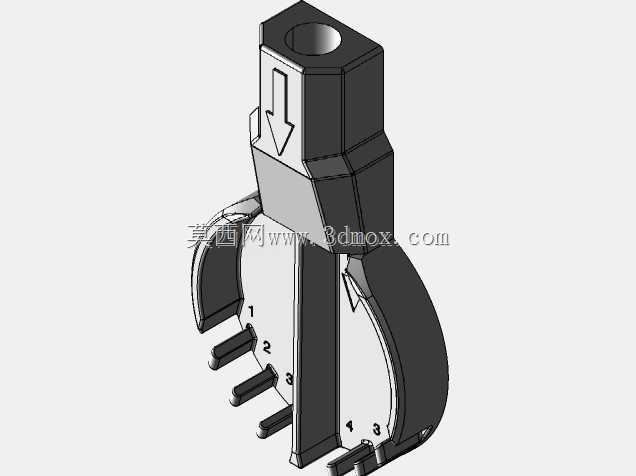

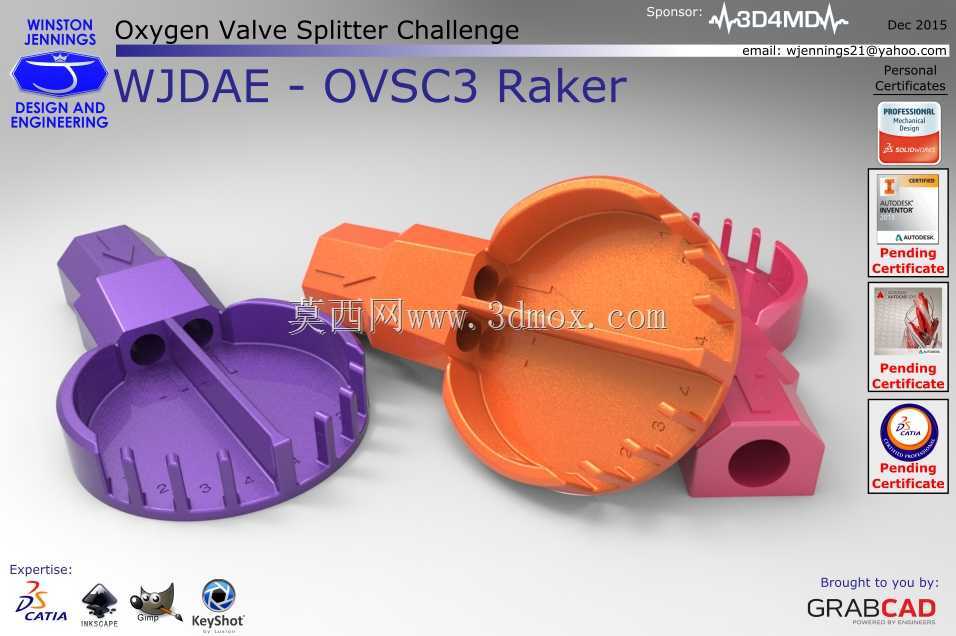

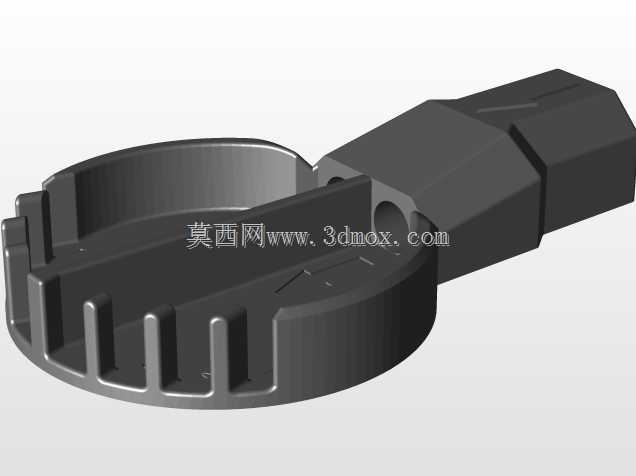

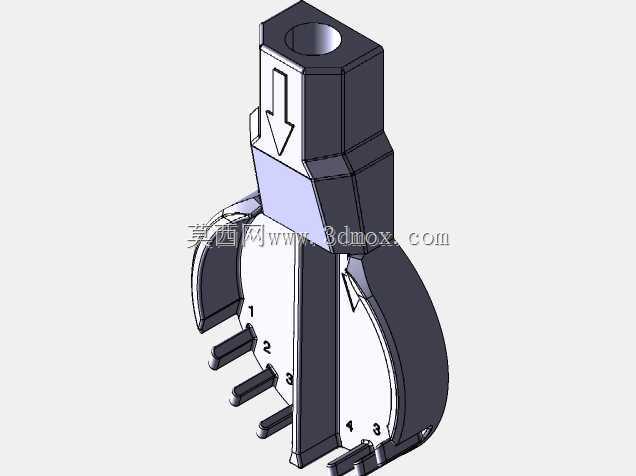

该结构件面向集中供氧场景下单路氧气扩展为多路输出的使用需求，常见于病房供氧终端、临时救治床位扩容以及呼吸支持设备的气路分配环节。其核心作用是在不改动原有供氧接口的前提下，将单一氧气出口分成多个独立支路，为多名患者或多台设备提供稳定的氧气接入位置，同时通过耙齿状外缘和内部隔筋形成清晰的支路分界，降低管路插接错位的概率。整体采用无活动部件的单件式思路，结构中没有阀芯、弹簧、密封圈等反复动作或易老化元件，功能实现主要依赖本体流道、接口位置和外部连接管路配合。这种处理方式的优势在于装配关系简单，后期维护点少，对使用环境的容忍度更高，也便于采用快速成型方式进行小批量验证。从外形上看，主体由圆盘状分流腔和侧向伸出的接嘴组成，圆盘内部设置分隔筋，将进入腔体的气流导向不同输出端；外缘耙齿不仅是识别特征，也可作为手指旋拧或辅助定位的受力部位。接嘴区域保留了足够的管壁厚度和插接深度，能够与常规氧气管路形成可靠摩擦连接，端部圆孔的尺寸边界需与软管内径、壁厚及插拔力共同校核，避免过紧导致装配困难或过松造成漏气。安装边界方面，圆盘直径决定了多管路并排布置时所需的最小空间，侧向接嘴的伸出长度则影响管路弯曲半径。在床旁设备带、支架面板或仪器侧面安装时，应关注相邻接头之间的操作间隙，保证氧气管弯折后不出现明显折瘪。若用于固定面板，还需在圆盘背面预留贴合面或定位结构，使受力集中在本体而非管路根部。设计过程中需要优先控制流道转折处的截面连续性，减少急剧缩径和尖角死区，使各支路气流分配更均衡。虽然该类分流件不属于高精度流量调节装置，但支路之间的阻力差异仍会影响末端供氧稳定性，因此隔筋布置、入口位置和各输出口到入口的距离应尽量对称。材料选择上偏向具备一定强度和韧性的医用常用塑料，表面应光滑、无毛刺，便于清洁和消毒；棱角处做圆角过渡，既降低应力集中，也避免使用中划伤管路或操作人员。针对三维建模，应重点检查圆盘内腔与隔筋的拔模方向、接嘴与腔体交汇处的壁厚均匀性，以及耙齿根部的圆角处理。若采用打印或注塑成型，还需避免局部厚壁引起的收缩变形，保证接口圆度和端面平面度。整体结构不追求复杂机构，而是通过简洁几何实现气路分流、管路限位和人工操作的统一，适合作为供氧系统扩展附件进行结构验证、装配干涉检查及成型工艺分析。
