该夹持结构主要用于圆形杆件、管材或轴类零件的轴向定位与径向抱紧,常见于管路敷设、实验台架搭建、轻型工装支撑及设备临时固定场景。其核心作用是在不破坏被夹持件表面的前提下,提供足够的周向抱紧力,限制杆件沿轴向窜动与径向转动,同时便于快速拆装和位置调整。

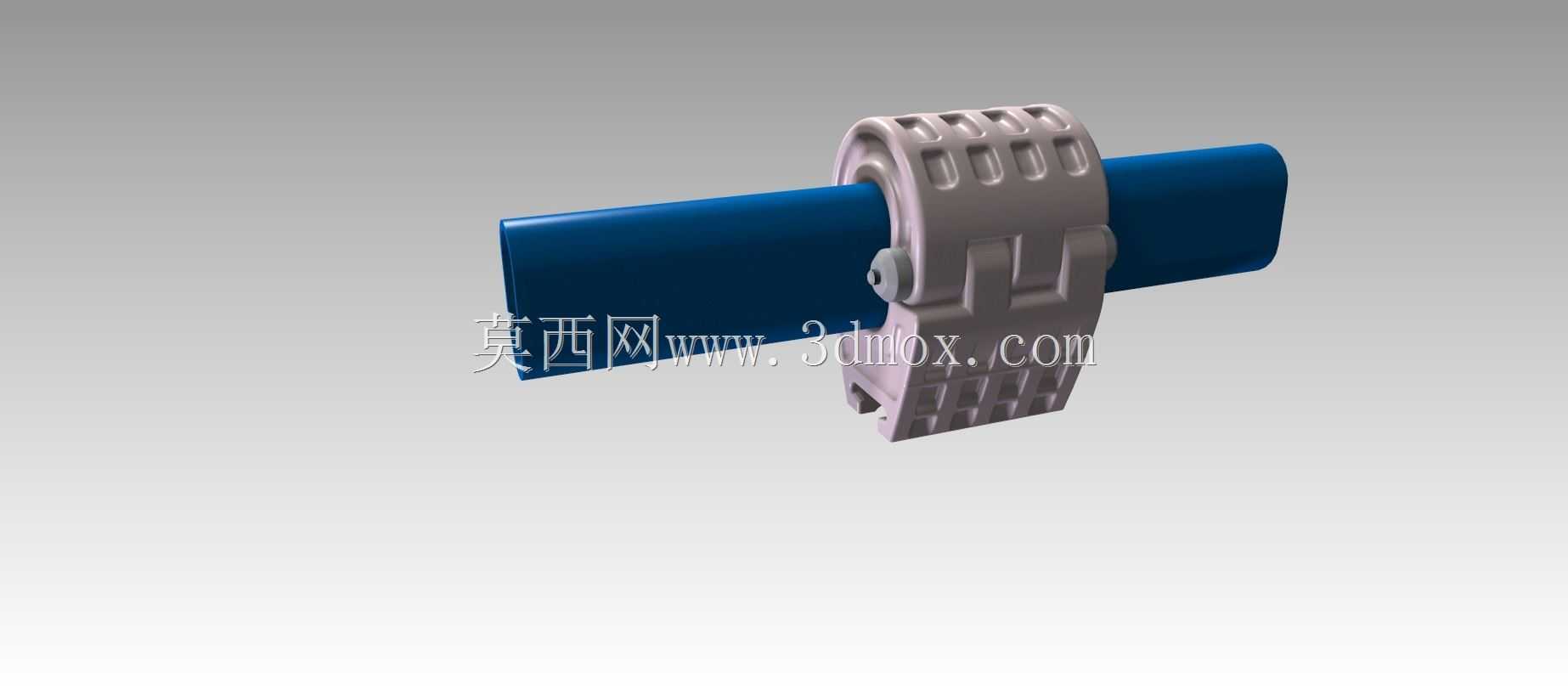

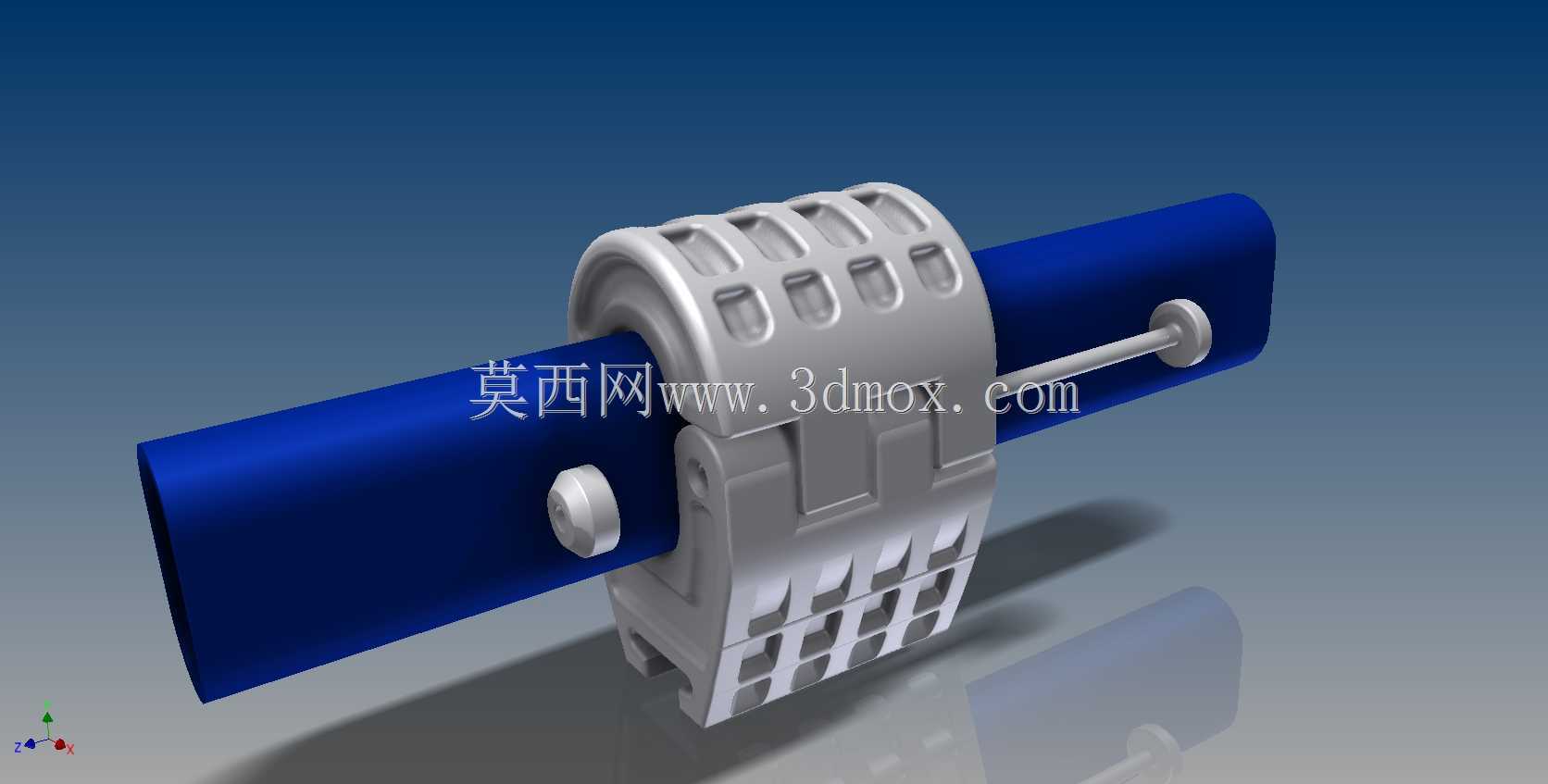

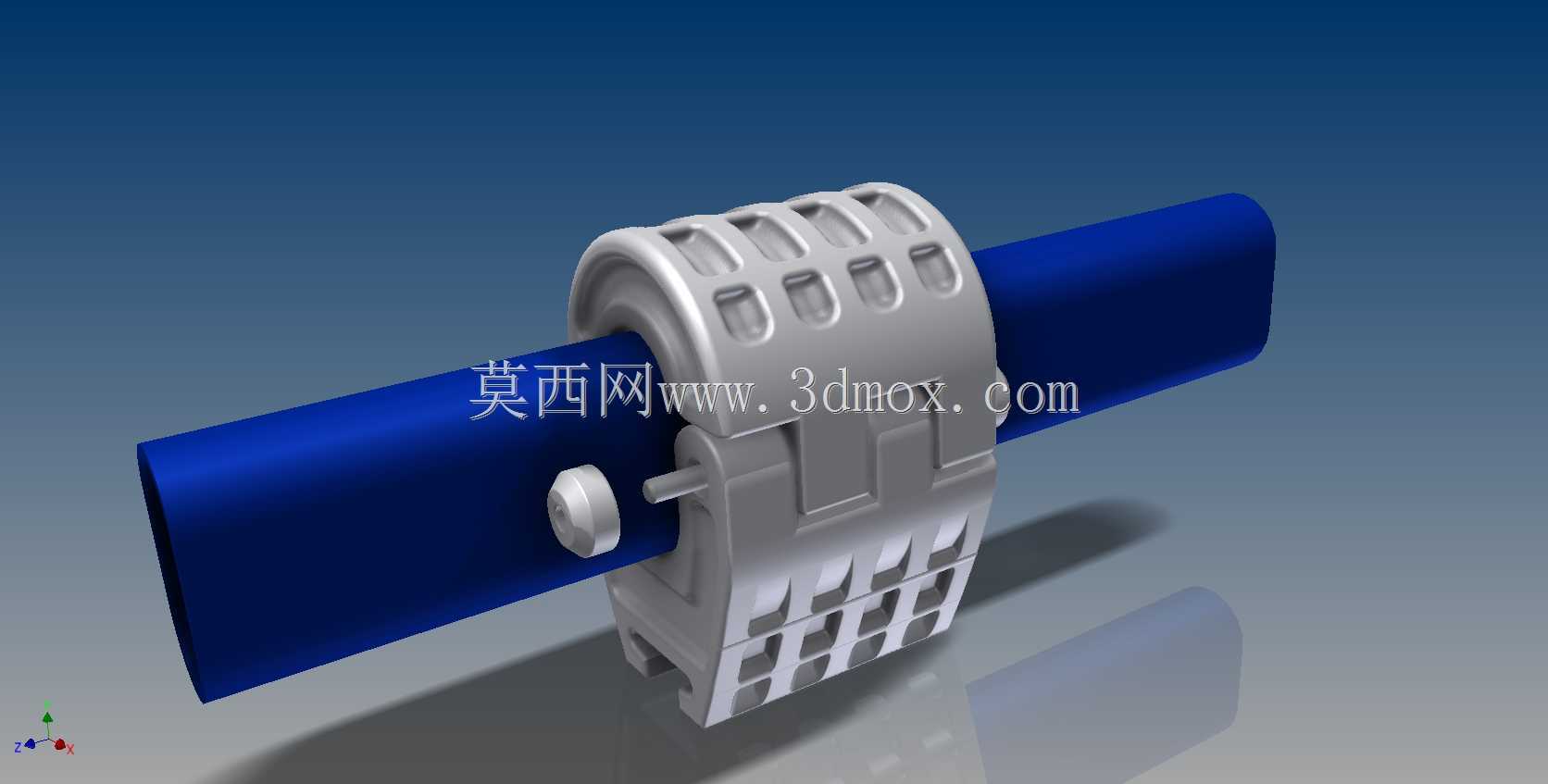

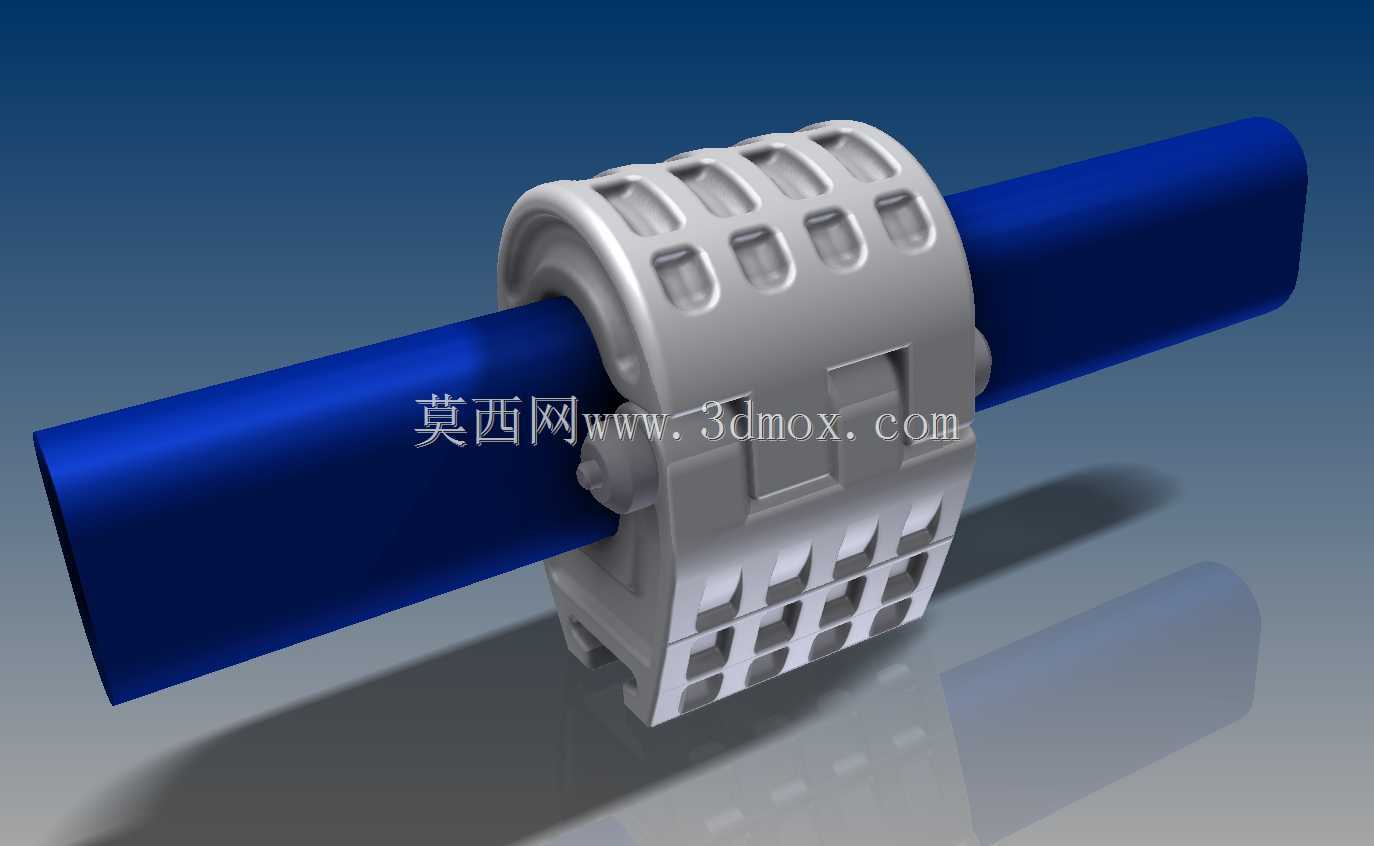

结构采用上下对开式壳体包覆圆管,两侧通过螺栓锁紧形成闭合抱紧。壳体外侧设置多道横向凹槽与格栅状加强筋,既减轻整体重量,又提高壳体在螺栓预紧力下的抗弯与抗变形能力。内孔与圆管外壁贴合,锁紧时接触面积较大,应力分布相对均匀,可避免局部点接触造成的压痕或滑移。

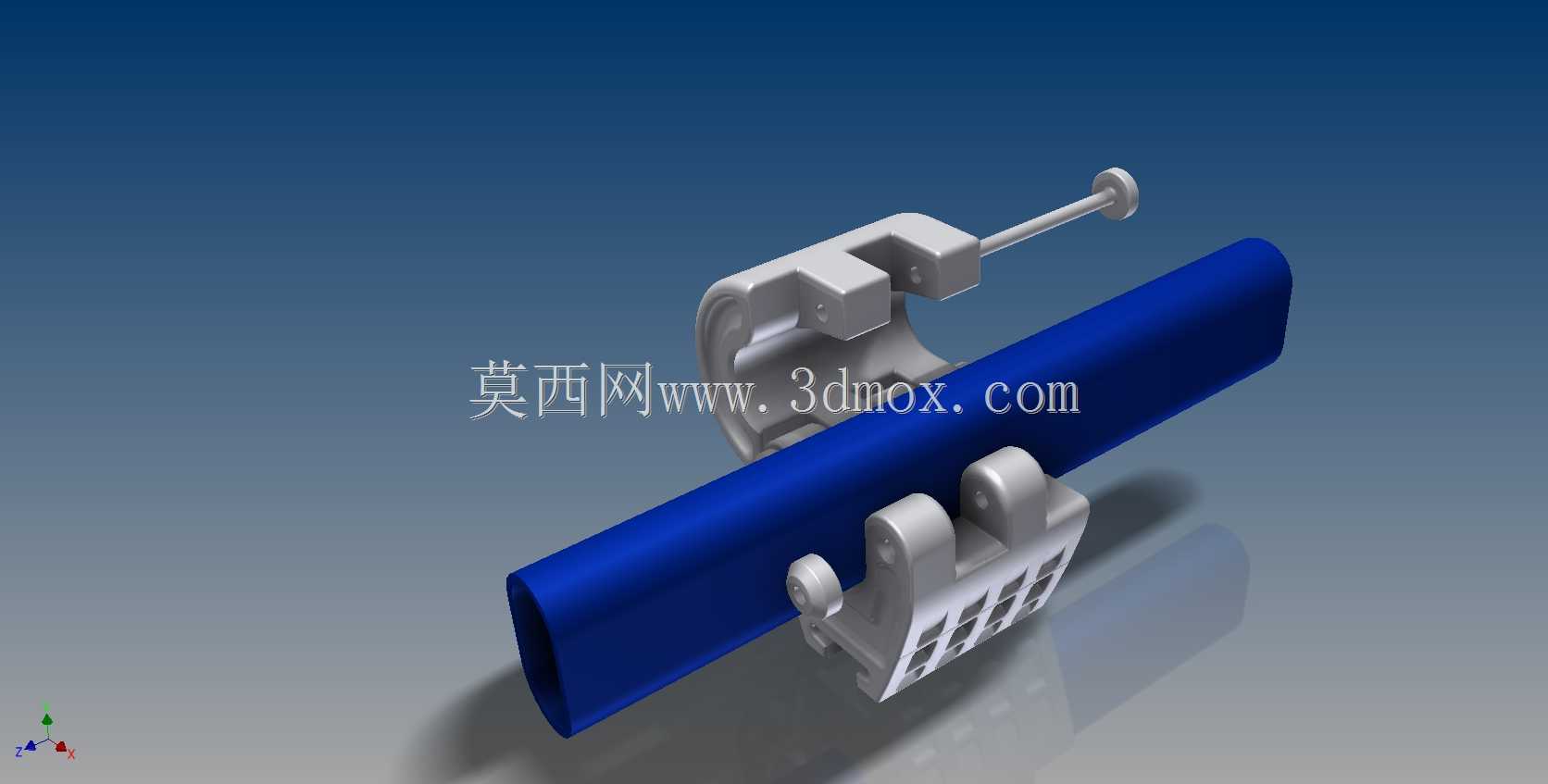

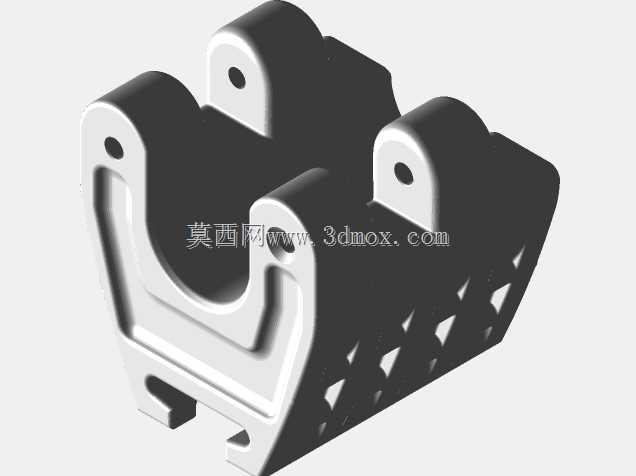

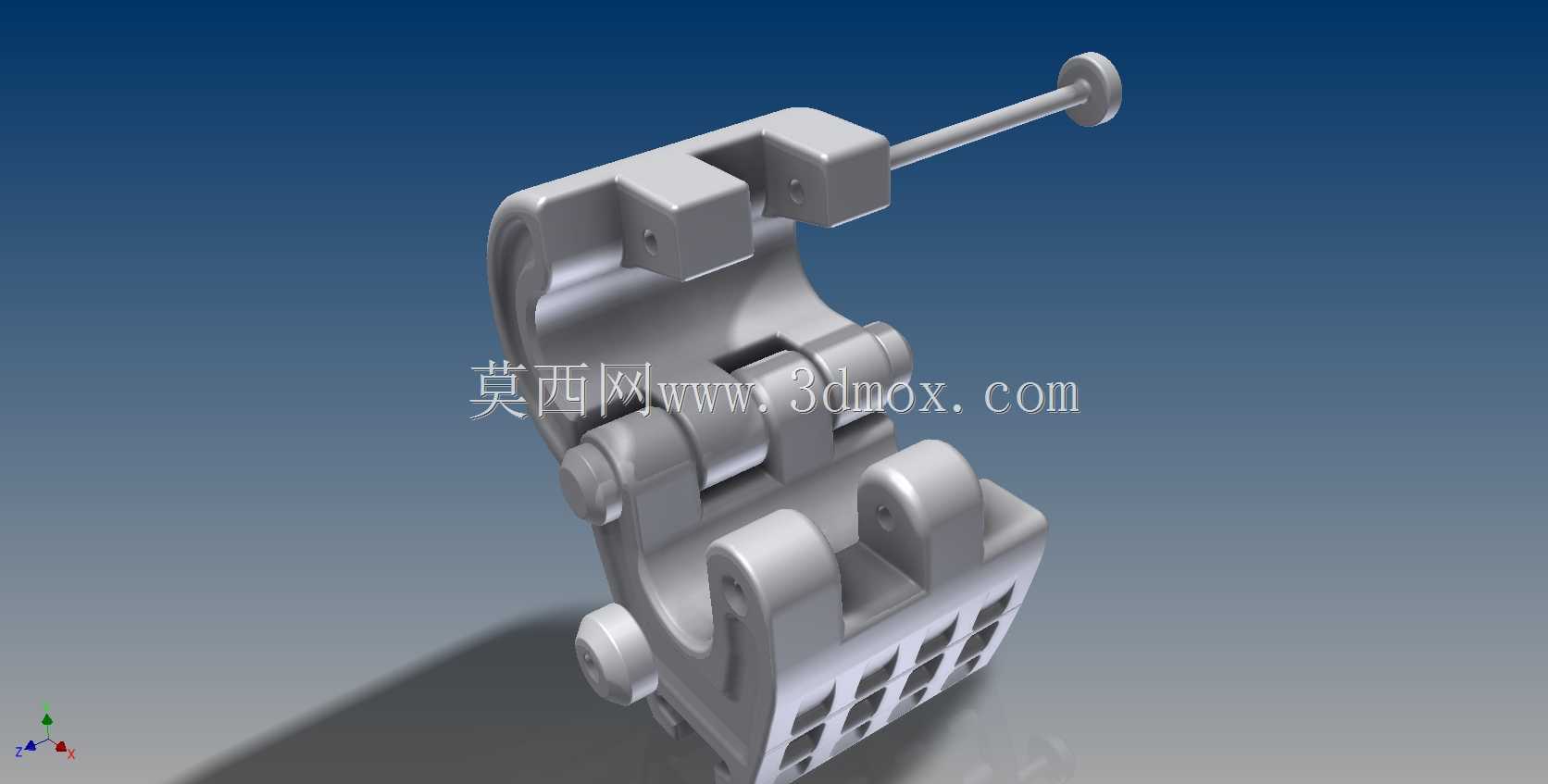

从设计思路看,该方案优先考虑装拆效率与夹持稳定性。对开结构不需要从杆件端部穿入,可在杆件任意位置实施夹持,适合长管路、已铺设管线或中间段固定。壳体中部的凸台与卡扣特征用于装配定位,使上下两半在合模时自动对齐,减少螺栓孔对位偏差。两侧螺栓连接区预留足够壁厚,以承受反复锁紧产生的局部挤压。
外形上,夹持器沿轴向呈分段式圆柱包覆形态,外径明显大于被夹圆管,安装边界需关注壳体外圆与周边结构的干涉。长度方向覆盖一定管段,以增大摩擦接触面积;径向高度由螺栓头、螺母座及壳体加强结构共同决定,布置时应在两侧预留扳手操作空间。若用于密集管路,需核算相邻管中心距,保证壳体外侧加强筋不发生碰撞。
工程应用中,抱紧力取决于螺栓预紧力、接触面摩擦系数及壳体刚度。该结构通过格栅加强筋在轻量化与刚性之间取得平衡,适合中等载荷下的固定需求。若被夹件表面光滑或承受较大轴向力,可在内孔增加防滑衬垫以提高摩擦系数;若用于振动工况,则应考虑防松螺母或弹垫,防止长期运行后夹紧力衰减。建模时需重点控制对开面分型、内孔同轴度、螺栓孔位置度及加强筋过渡圆角,避免锁紧时因应力集中导致壳体开裂。
