航空用高强度飞机轴承支架结构

该轴承支架主要应用于飞机机体与作动部件的连接区域，承担转轴支撑、载荷传递与运动限位功能。在实际装机场景中，这类支架位于机翼操纵机构或机身承力路径附近，既要固定轴承外圈，保证转轴回转中心稳定，又要把气动载荷、操纵力和惯性载荷分散到周边蒙皮、翼梁或框段结构上。因此设计时不能只按单个耳片受力来处理，而要把安装面、螺栓孔、轴承座和过渡臂作为整体承力体考虑。

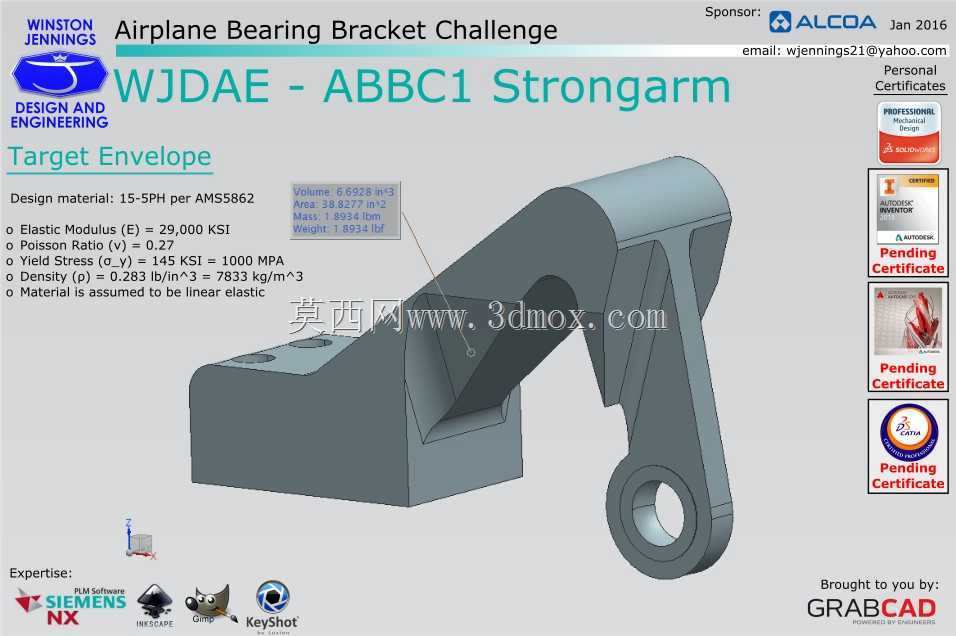

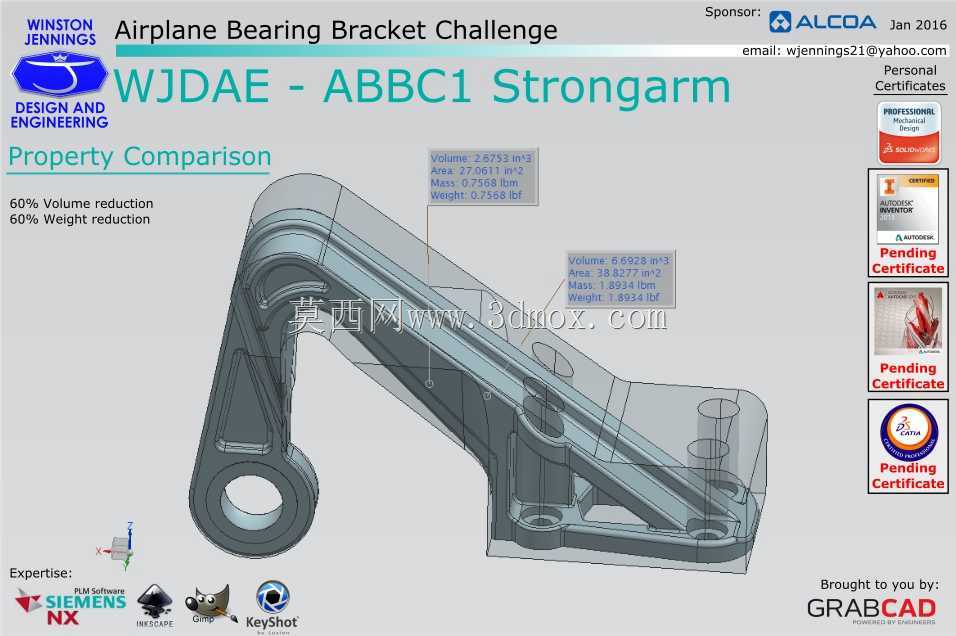

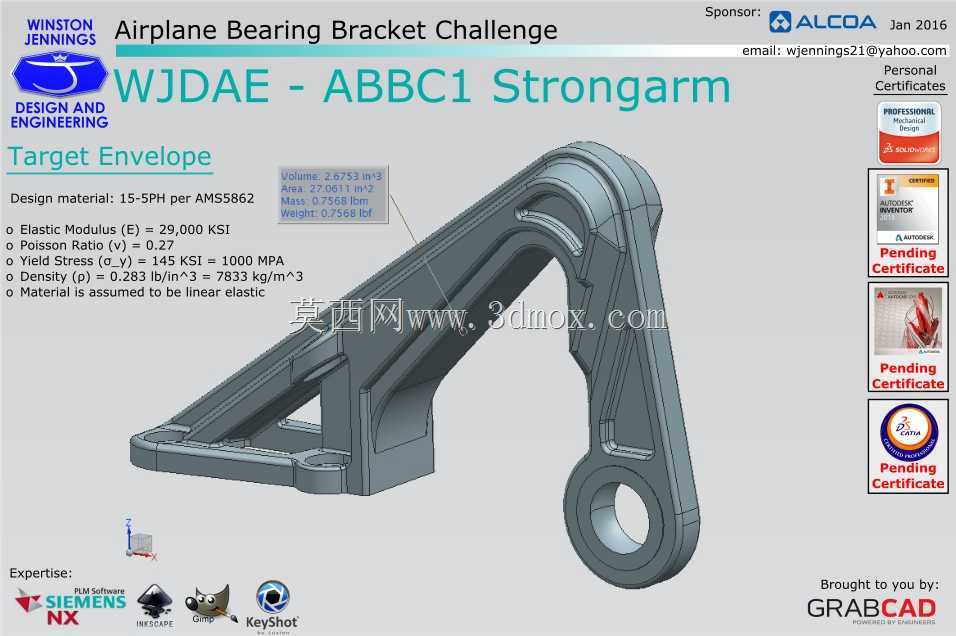

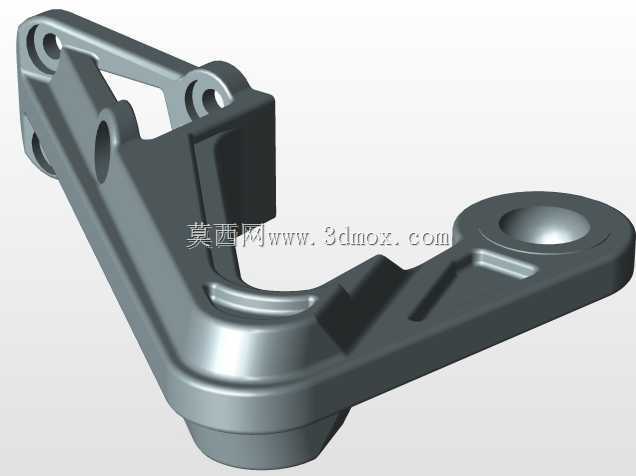

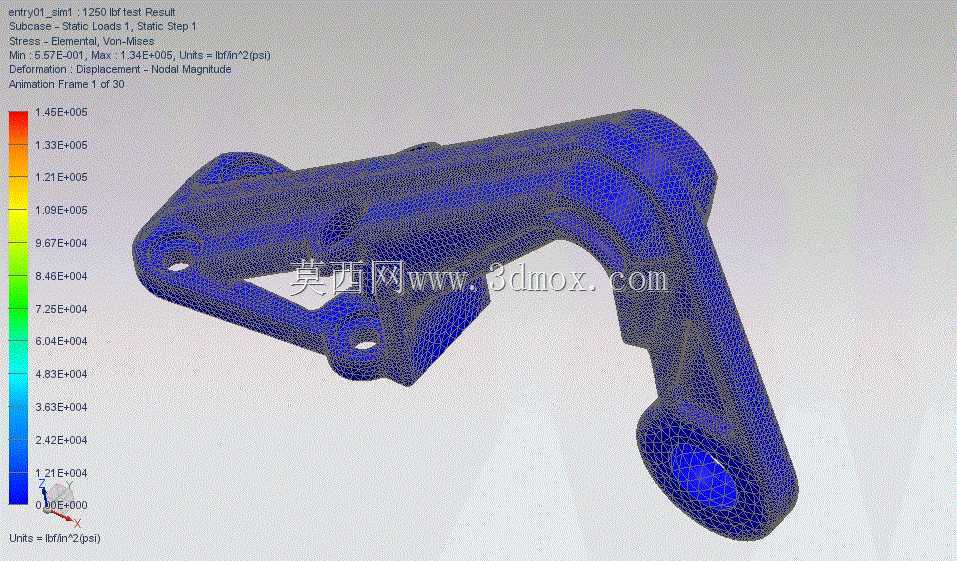

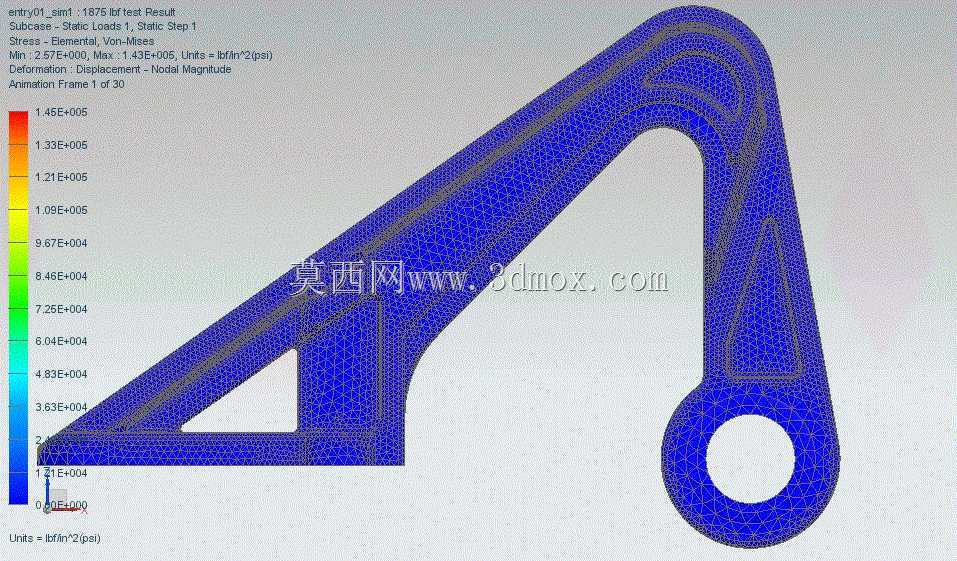

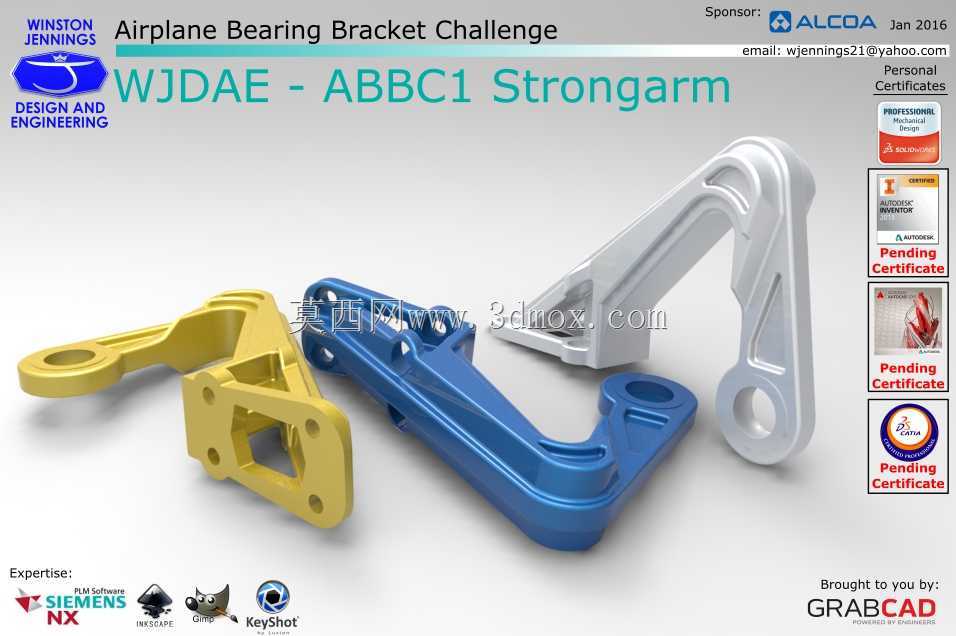

从结构形式看，支架采用三角形加强臂与盒形安装座结合的布局。轴承端为整体环形座，可容纳轴承并提供足够的同轴度支撑；另一端为带多个螺栓孔的安装基面，用于与机体结构贴合。两侧立壁和中间镂空区域并非单纯减重，而是在主载荷方向保留连续材料路径，在低应力区去除多余体积，使构件在弯曲、拉伸和复合载荷下保持较高刚度。

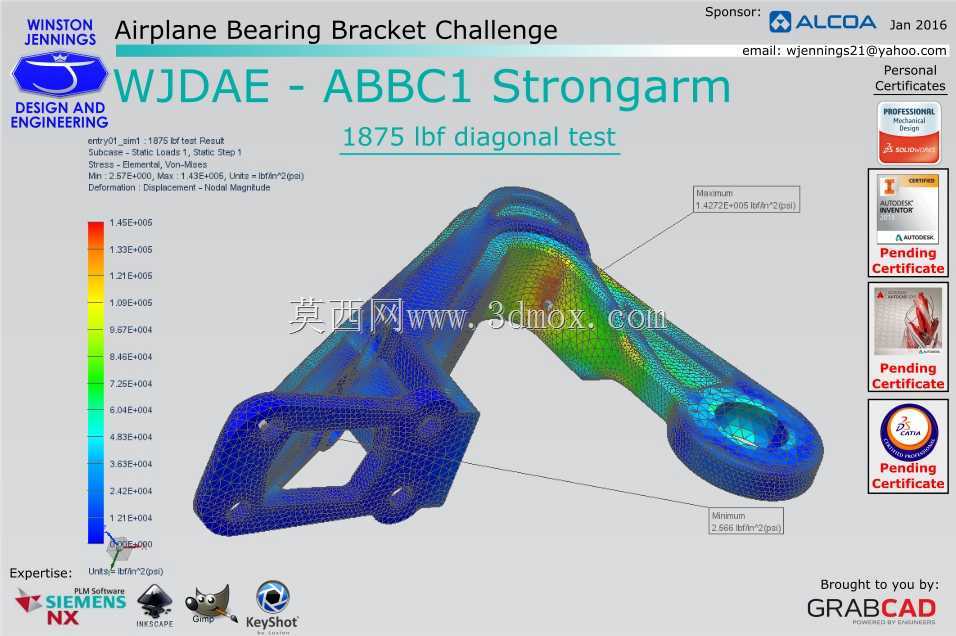

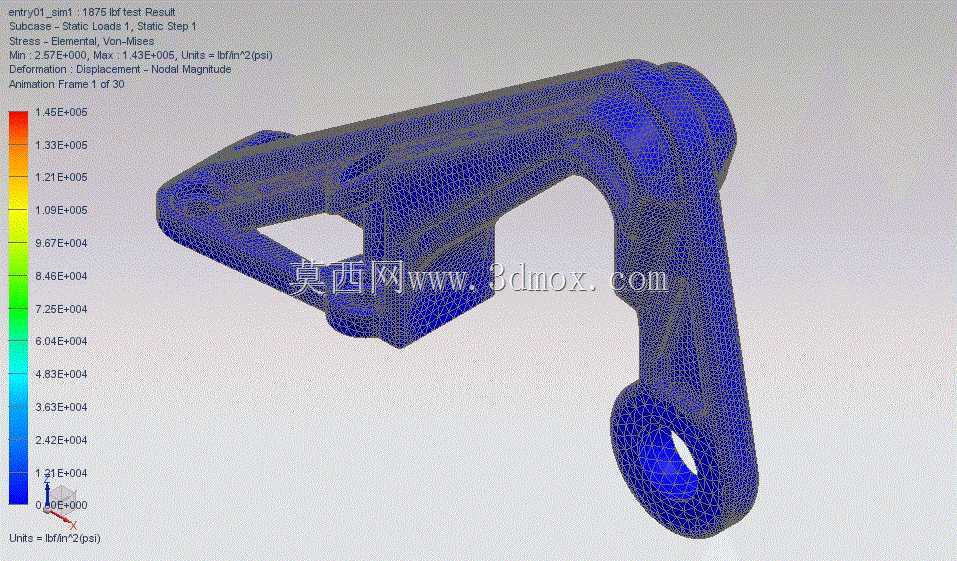

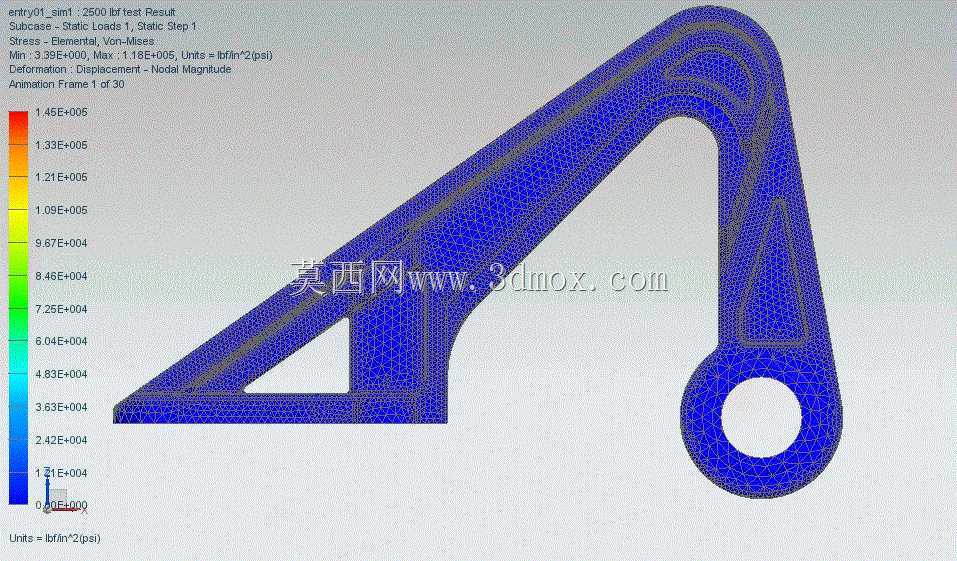

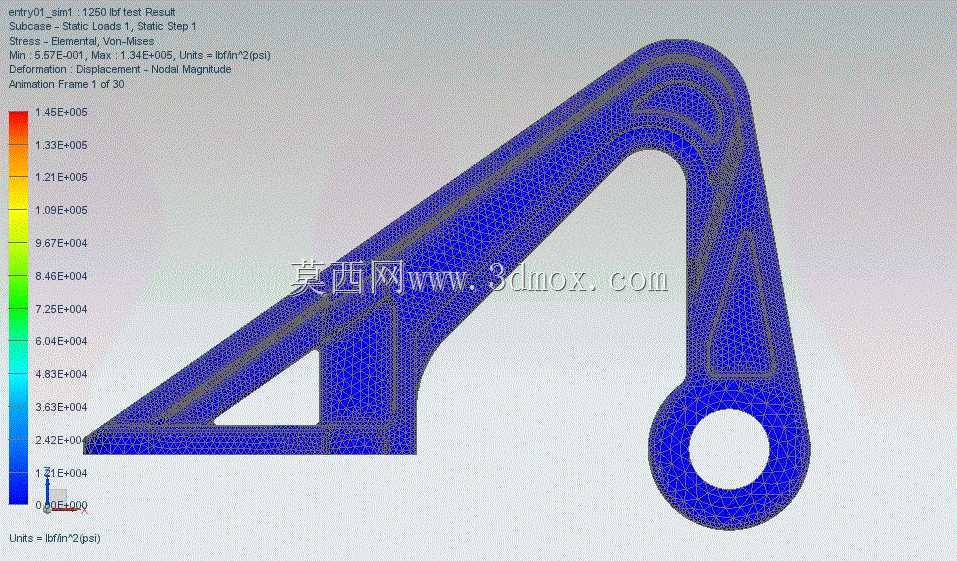

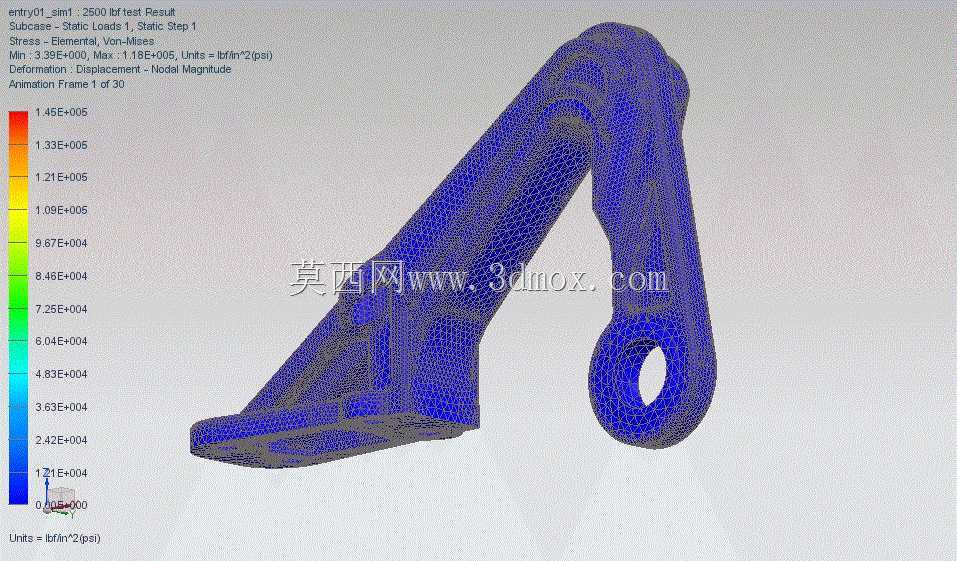

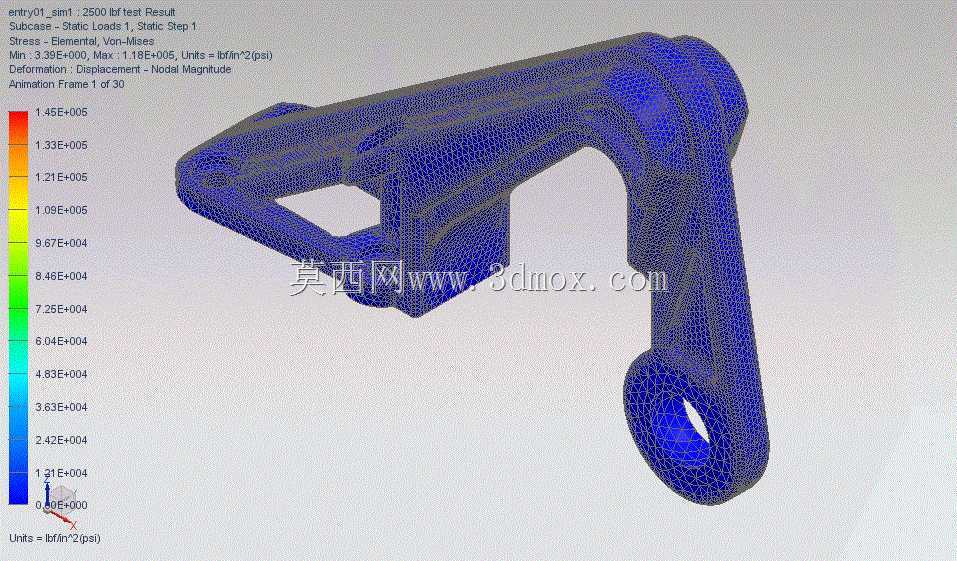

设计思路上，首先确定轴承孔中心到安装面的距离，这一尺寸直接影响作动臂的力臂长度和周边管路、拉杆的运动间隙。其次要控制安装孔位分布，使螺栓组合力尽量靠近支架截面形心，避免附加弯矩过大。轴承座外圈壁厚、耳片宽度以及圆角过渡需要协同取值：过薄会导致孔边变形，过厚则增加重量并在拐角处形成刚度突变。模型中多处采用大圆角和渐变截面，目的就是降低应力集中，提高循环载荷下的疲劳寿命。

外形边界方面，支架外轮廓需要避让相邻拉杆、接头和维护工具空间，尤其轴承座外侧要预留轴承压装和拆卸空间，安装座背面则要保证与贴合面完全接触。螺栓孔周围设置凸台，既能提高局部挤压强度，也可在不增加整体壁厚的情况下控制拧紧变形。对于航空构件而言，这些局部特征往往比整体外观更影响使用可靠性。

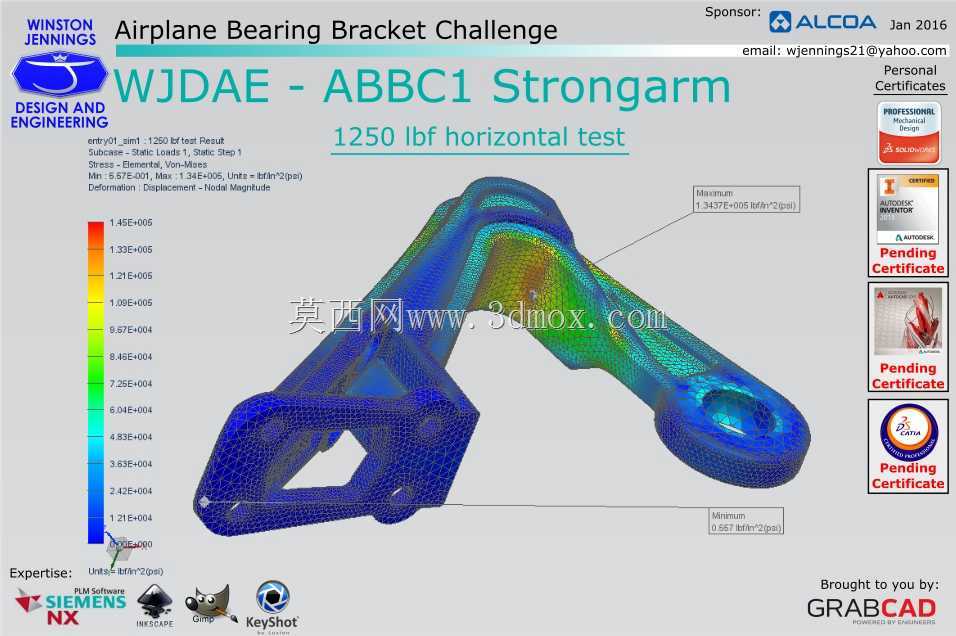

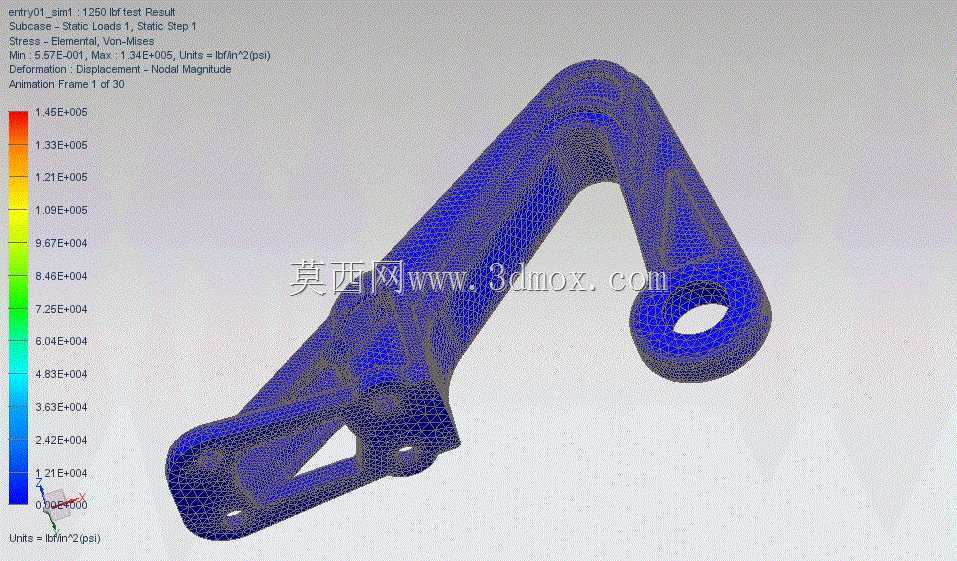

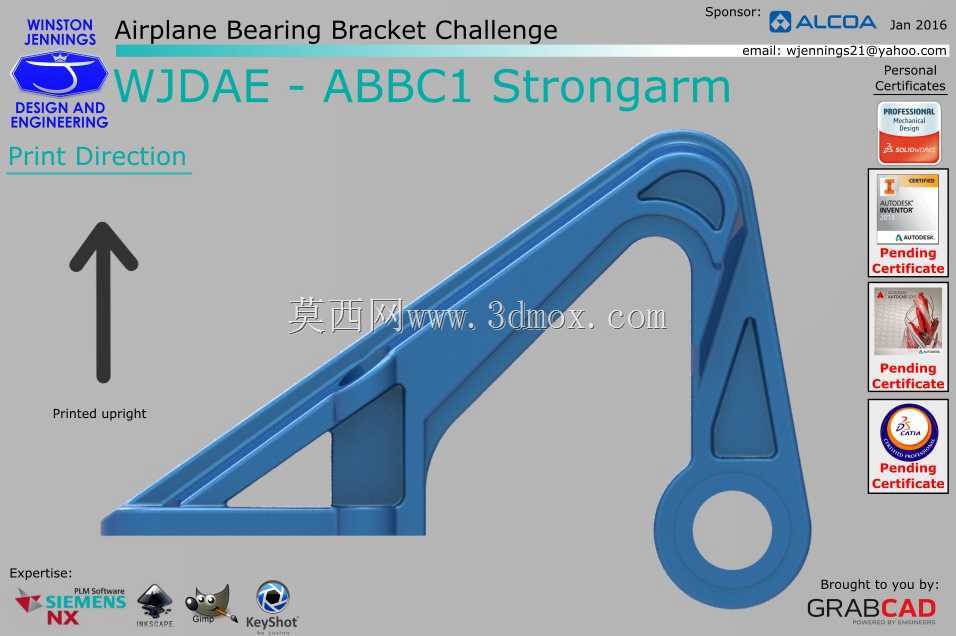

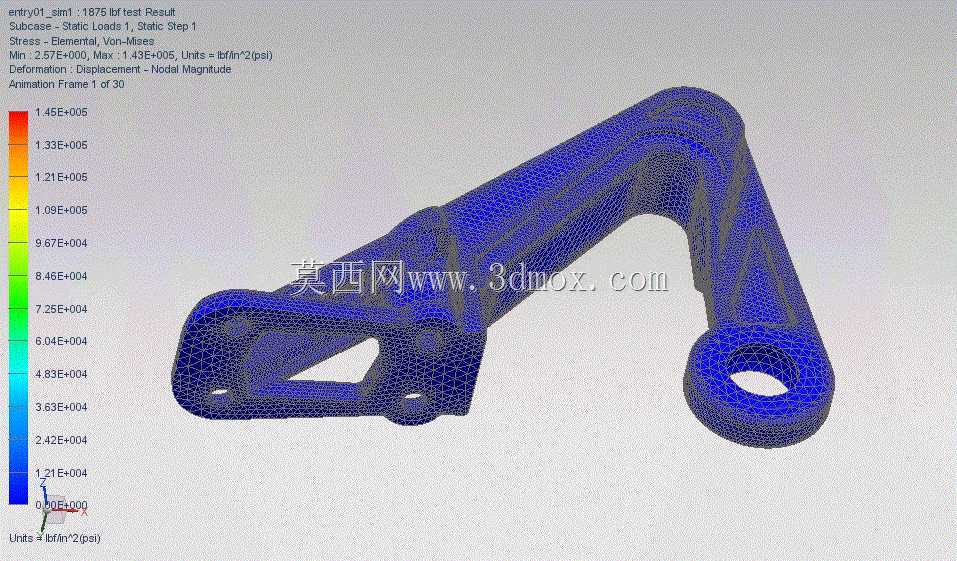

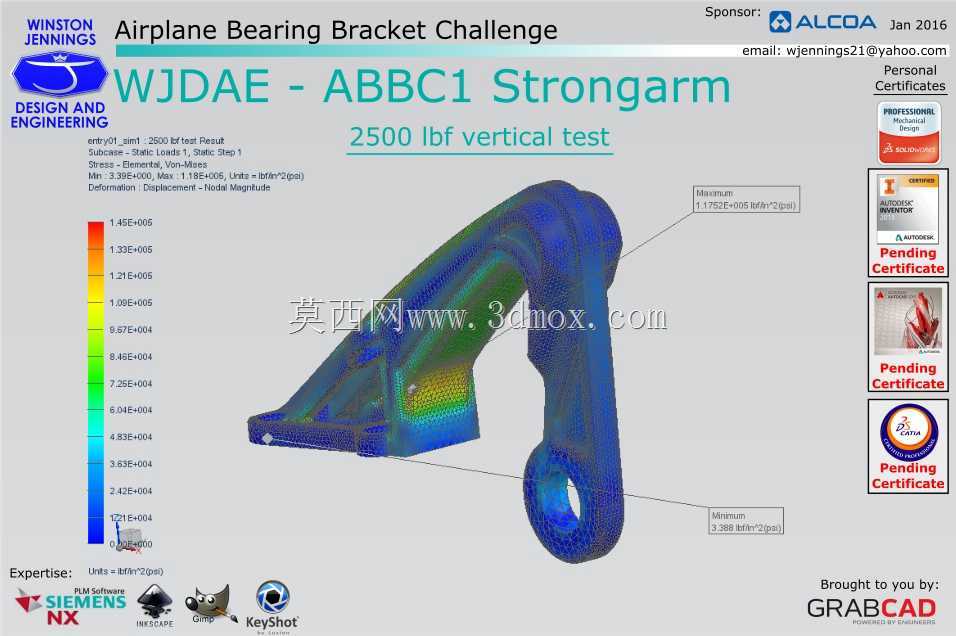

建模时应优先建立载荷路径中心线和安装基准面，再生成轴承座、安装凸台和连接臂。镂空窗口的边缘需要与主受力壁平滑相接，避免出现尖锐凹角。轴承孔、螺栓孔和贴合面应保留明确的几何基准，便于后续工程图标注、公差分配和有限元约束设置。若用于机加工或增材制造评估，还需进一步检查刀具可达性、支撑添加方向以及热处理后的变形趋势。整体而言，该支架体现的是航空承力件在轻量化、刚度和疲劳安全之间的平衡。
