3D打印平面锚带卡扣扁扣件结构

该扁扣件属于平面紧固连接类结构件，核心应用场景集中在无背部支撑的薄板安装工况，常见于设备外罩薄板拼接、3D打印机架内部走线固定、轻型铝型材框架辅件安装、实验台面板附件加装等位置。传统膨胀类、拉铆类紧固件在厚度不足的平板上往往需要背面操作空间，而该结构把锚带与卡扣螺母拆为两个独立部分，可从单侧完成穿入、锁止与承载，解决封闭腔体、薄面板背面无法伸手作业的问题。

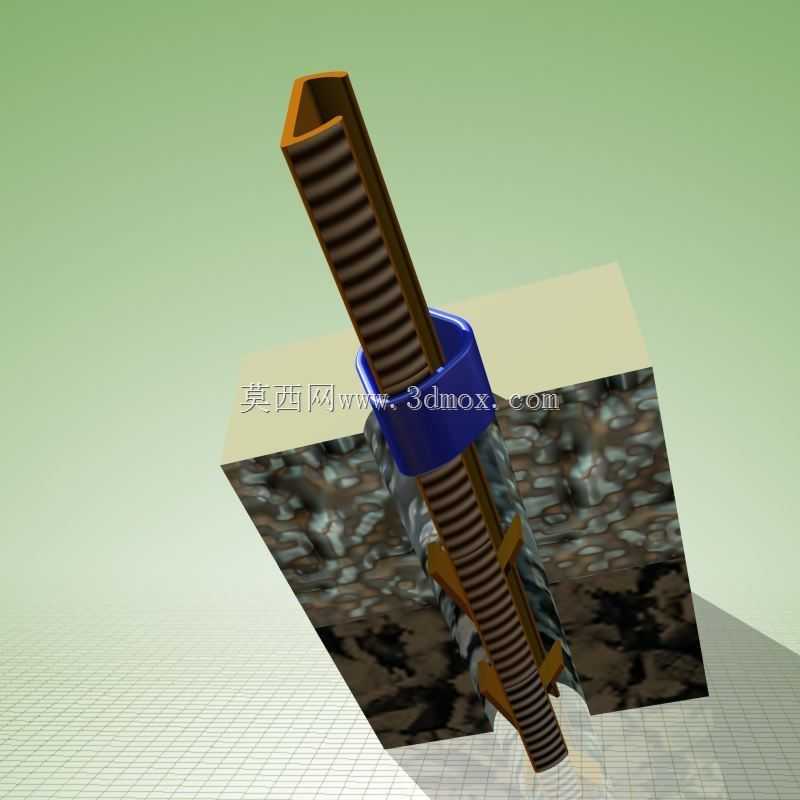

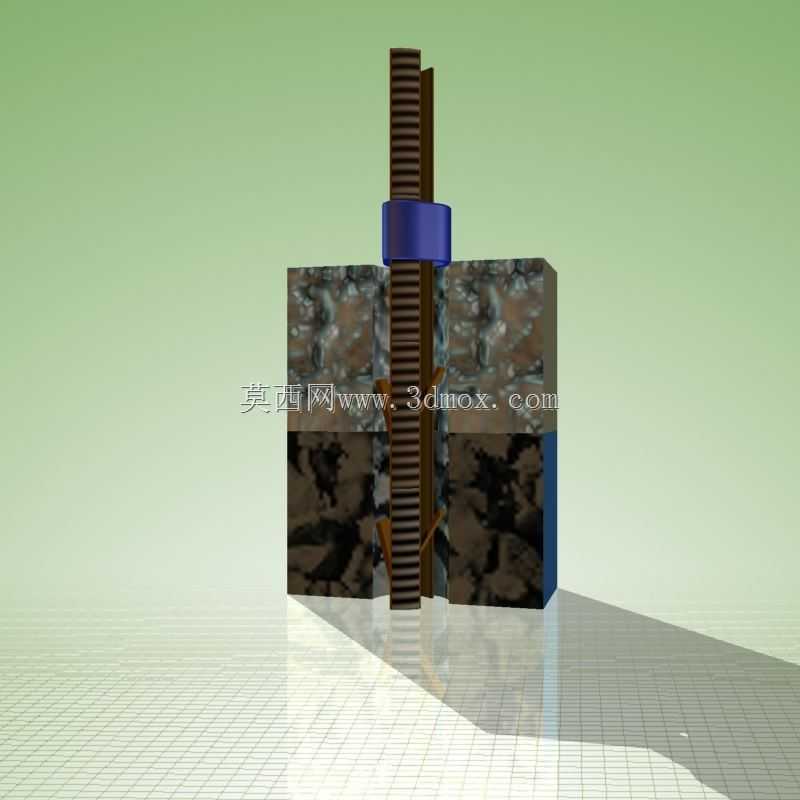

从实际用途看，锚带负责穿过预制孔并在板背面形成承托，卡扣螺母沿锚带推进后压紧板面，两者配合把外部载荷传递到较大的接触区域，避免局部应力集中拉裂薄板。锚带表面连续齿纹与螺母内部卡位相啮合，可根据板厚在一定范围内调节锁紧位置，不必为每种板厚单独准备规格。齿形方向经过受力校核，安装时单向滑动顺畅，受反向拉脱力时齿牙咬合加深，能够提供稳定的防松能力。

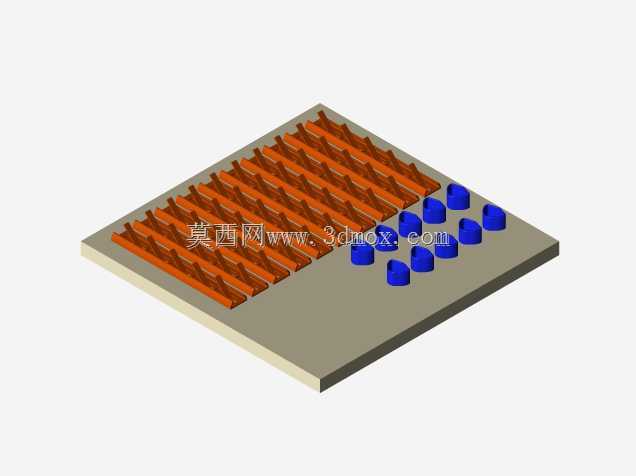

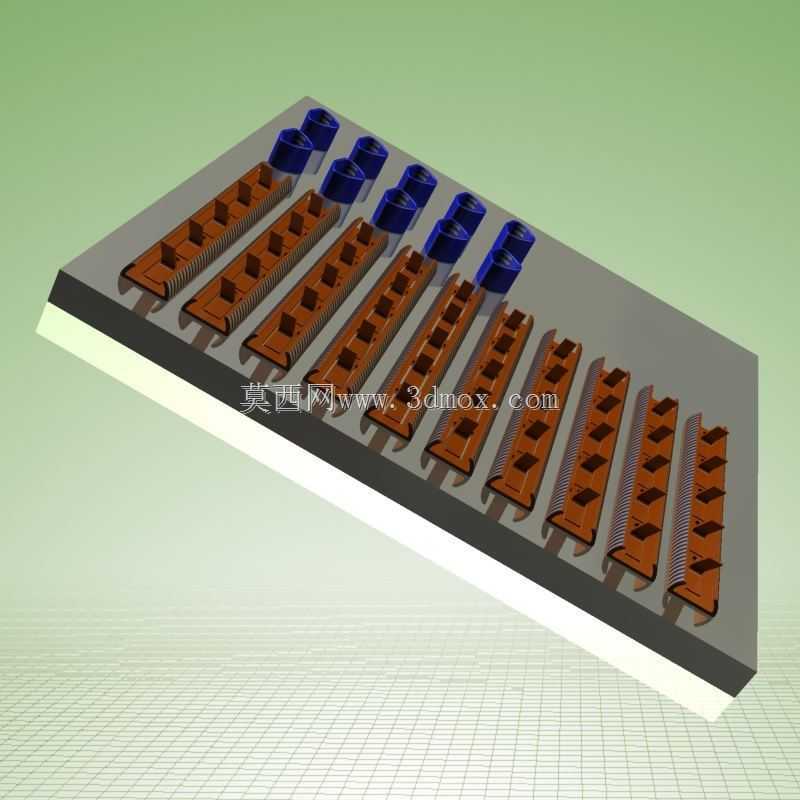

设计思路上，构件优先考虑3D打印成型的工艺约束：锚带采用狭长薄壁截面，减少悬垂面积并降低打印耗材；卡扣螺母保留中空通道，内部弹性卡爪与外壁加强筋一体成型，打印后无需二次装配即可使用。蓝色螺母段作为主要受力件，壁厚向承压面逐步过渡，既控制重量，又保证拧紧时不会发生明显胀裂。锚带端部做导入斜角，便于穿过面板孔；末端预留截断位置，安装完成后可按实际需要切除多余长度，避免突出部分干涉周边零件。

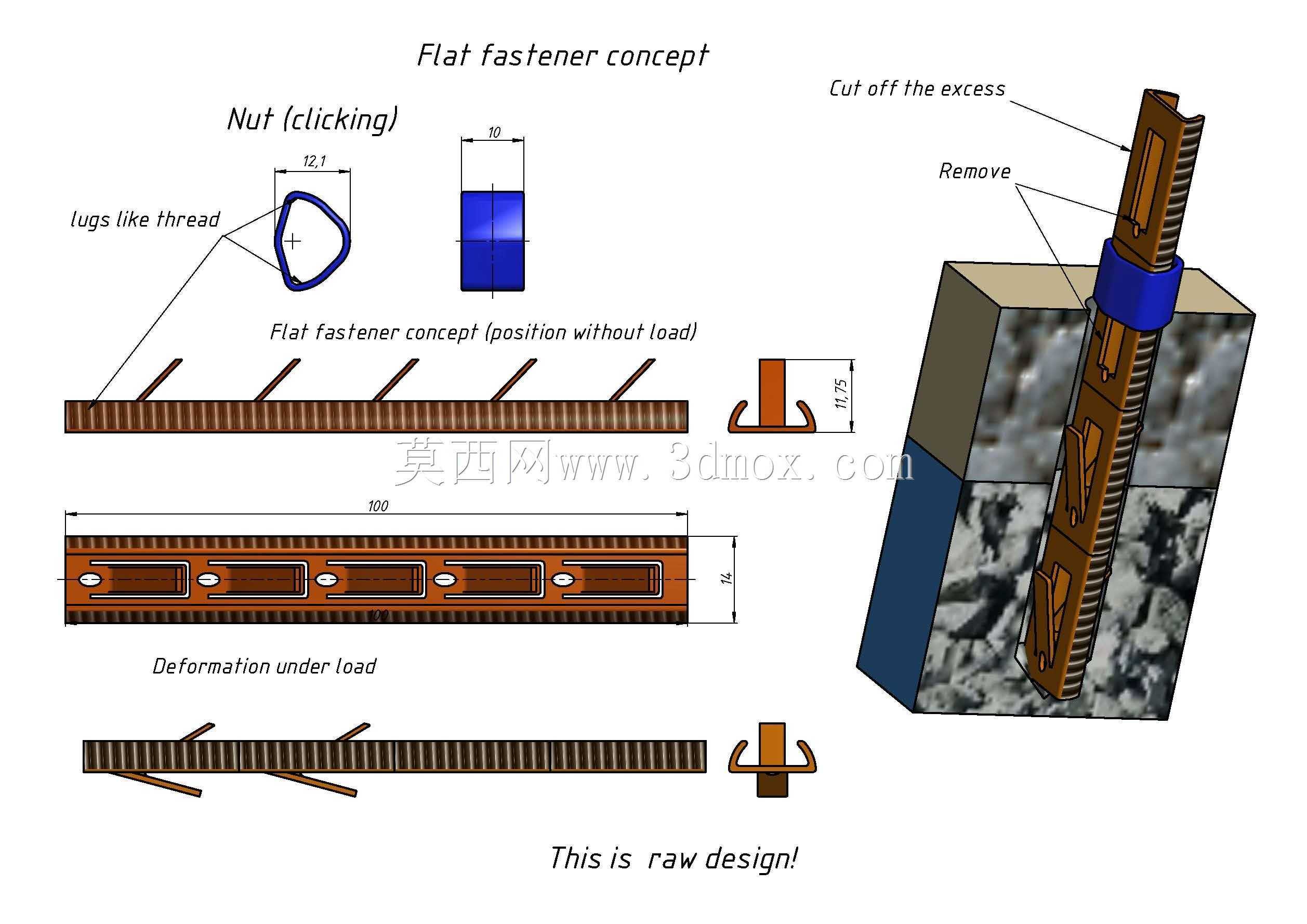

外形与安装边界方面，锚带长度决定可适应的板厚范围和背面展开空间，卡扣螺母外径需大于面板开孔直径，压紧面宽度应覆盖孔边足够区域。建模时需重点控制锚带厚度与孔壁间隙，间隙过小会造成插入困难，过大则降低定位精度；齿距与卡爪厚度要匹配打印材料的弹性变形量，PLA等脆性材料应适当增大卡爪根部圆角，PETG、ABS等韧性材料可减小壁厚以提升回弹。旋转锚定元件属于后续扩展方向，可在现有卡扣基础上增加旋锁结构，进一步提高抗振动松脱能力。整个模型包含零件、部件与图纸层级，曲面连续、特征清晰，适合用于结构验证、安装干涉检查以及非标紧固件方案选型参考。
