带柴油音效的内燃调车机车3D打印模型

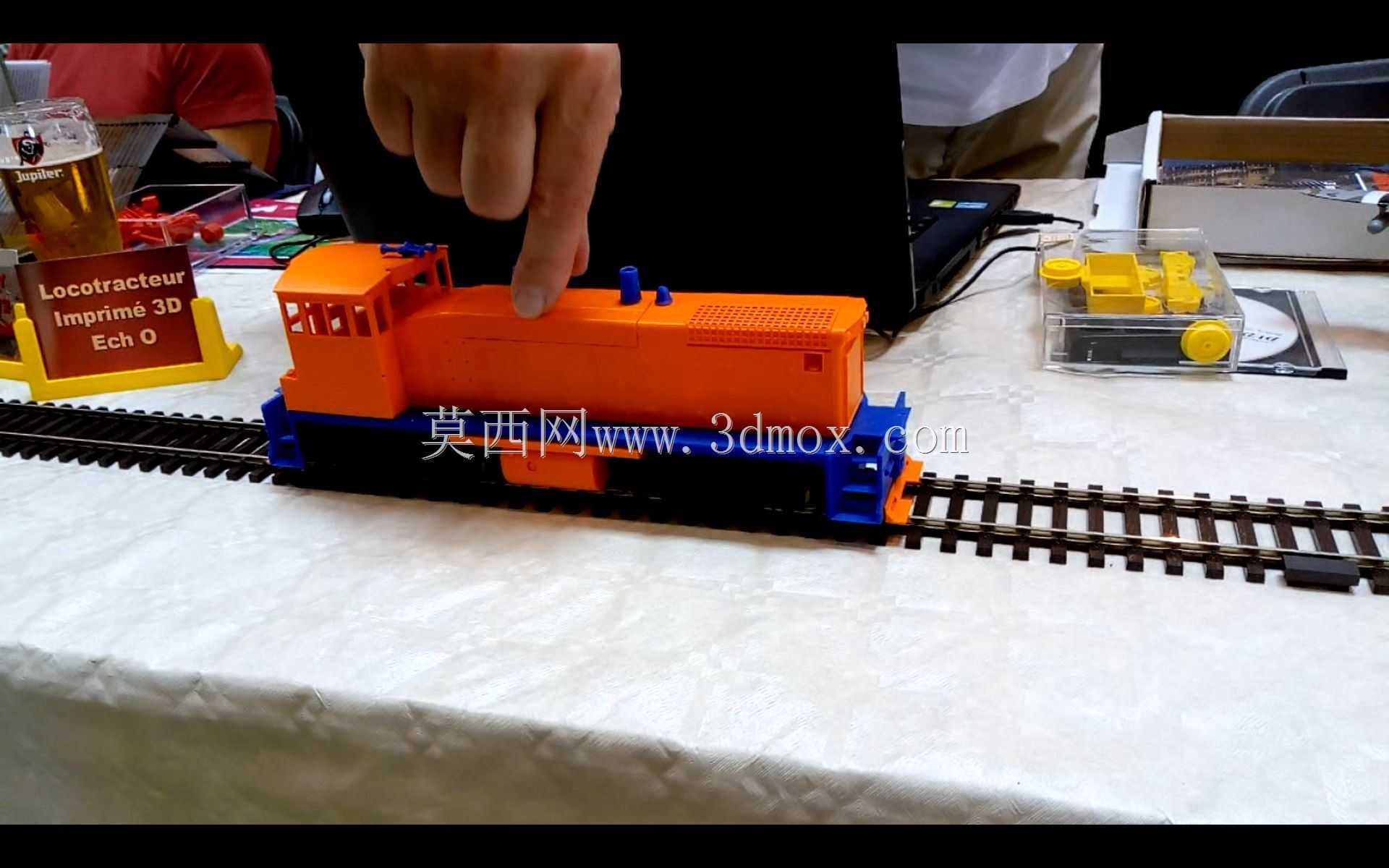

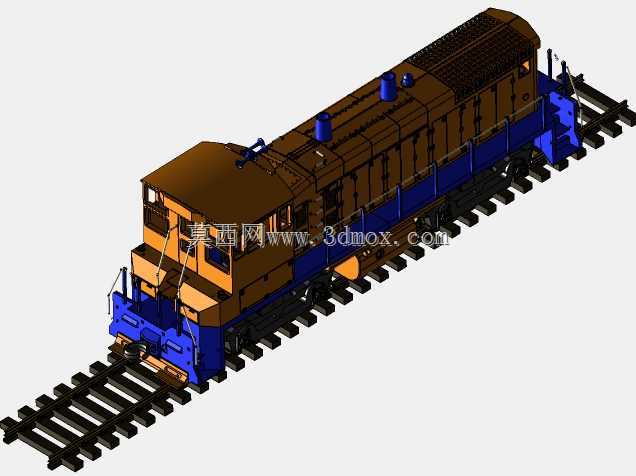

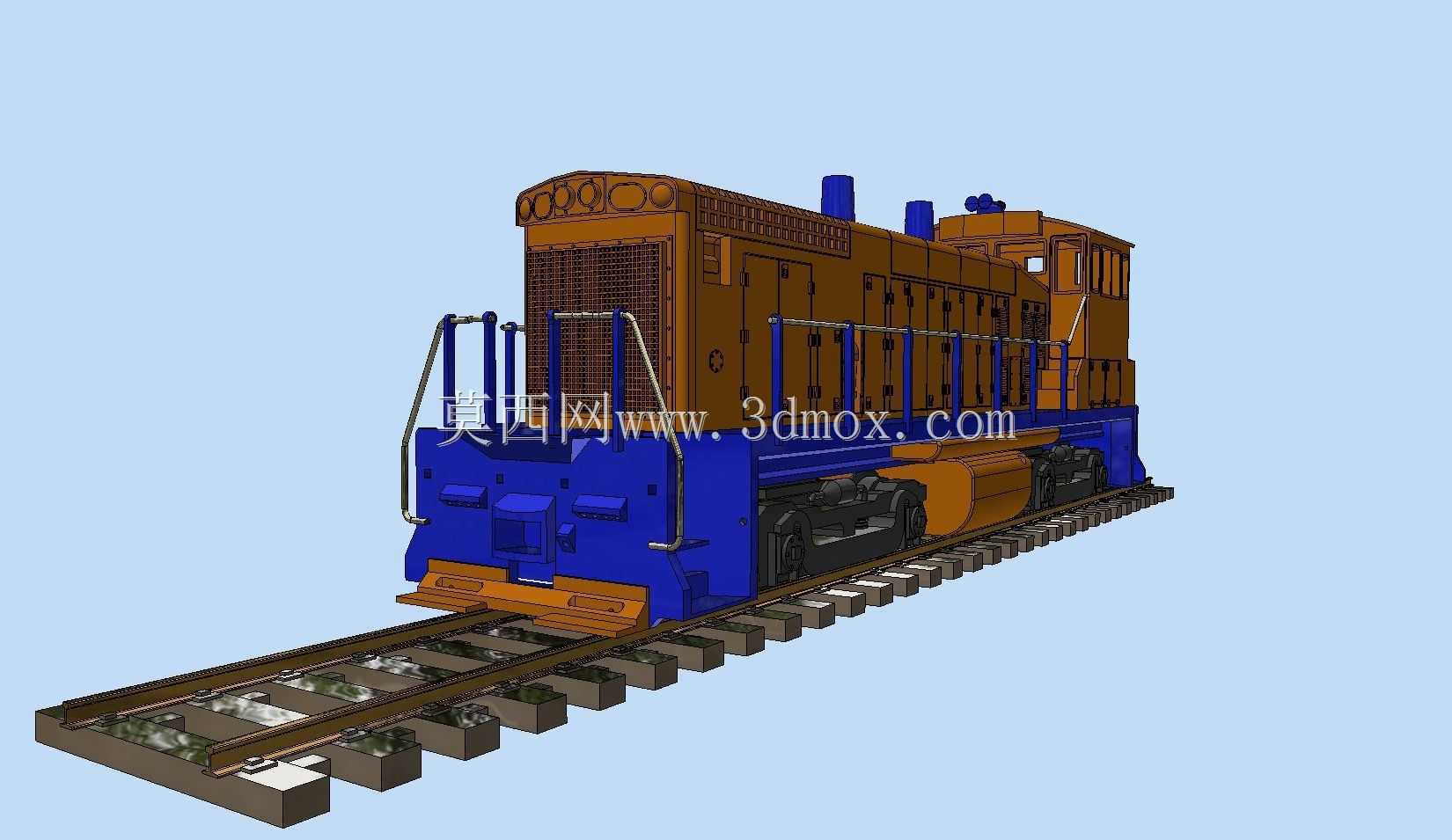

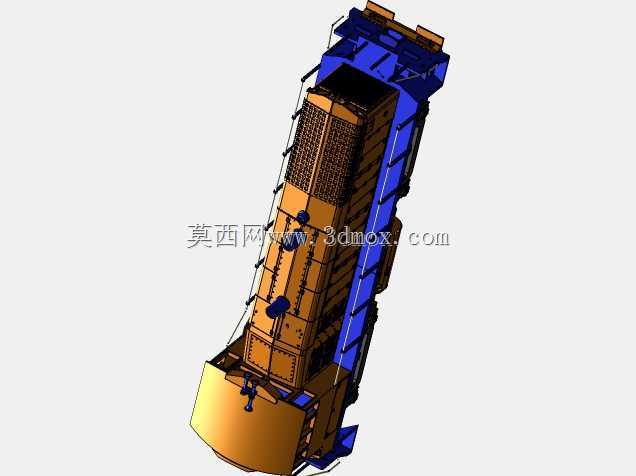

该模型以窄轨/小型调车场内燃机车为原型，按1/32比例重构，整体由走行部、车体、司机室、油箱、轨道段及音效触发组件构成。车体采用棕蓝分色，前脸设置散热格栅、扶手与车钩安装位，侧面保留检修踏板、通风格栅与排气管，顶部布置烟囱与机舱盖，外形贴合工业调车机车的紧凑布局。走行部包含转向架、轮对、轴箱与底架悬挂，轮对与轨道接触关系明确，可直接放置于配套轨道段展示；轨道段由钢轨、轨枕与道床块组成，轨距与轮对内侧距匹配，保证模型推行时不脱轨。

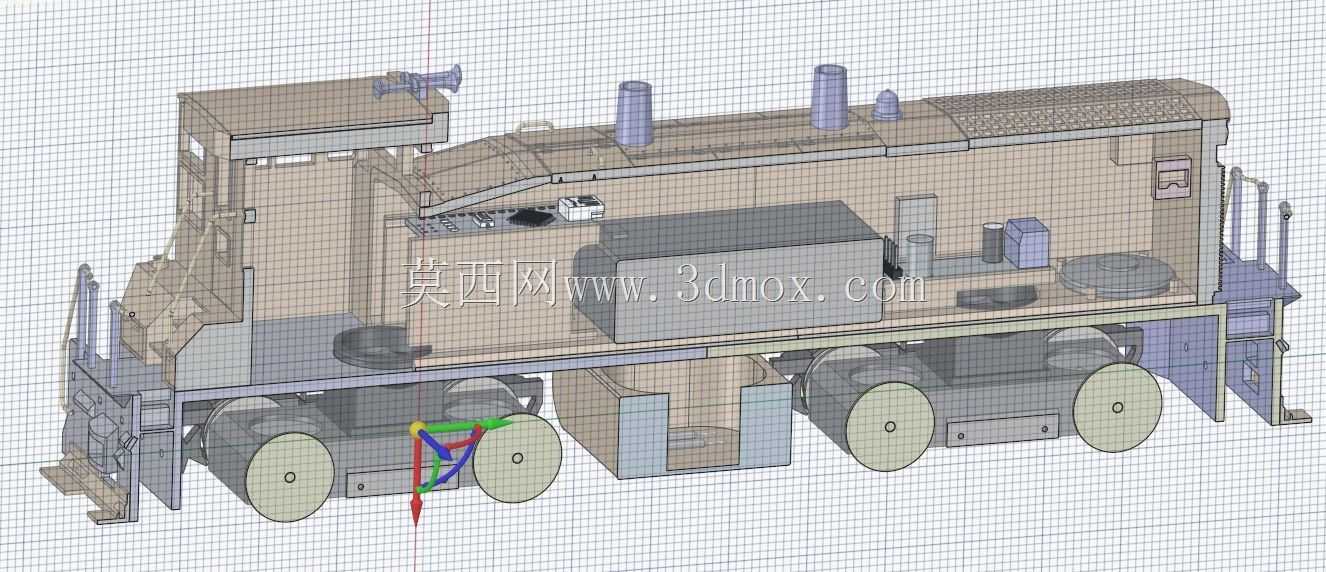

设计上优先服务FDM 3D打印，零件拆分遵循最小壁厚、自支撑与免胶水原则：车体外壳拆分为多块薄壁件，内壁加设加强筋防止打印翘曲；扶手、格栅等细杆结构单独成型后嵌入预留孔位；转向架轮对采用轴孔间隙配合，保证转动顺畅。油箱为中空结构，内部预留电子元件仓，一侧布置两个簧片触点，另一侧布置喇叭出声孔；轨道对应位置嵌入两块磁铁，机车推行经过时，簧片被磁场触发，向控制板发送信号。

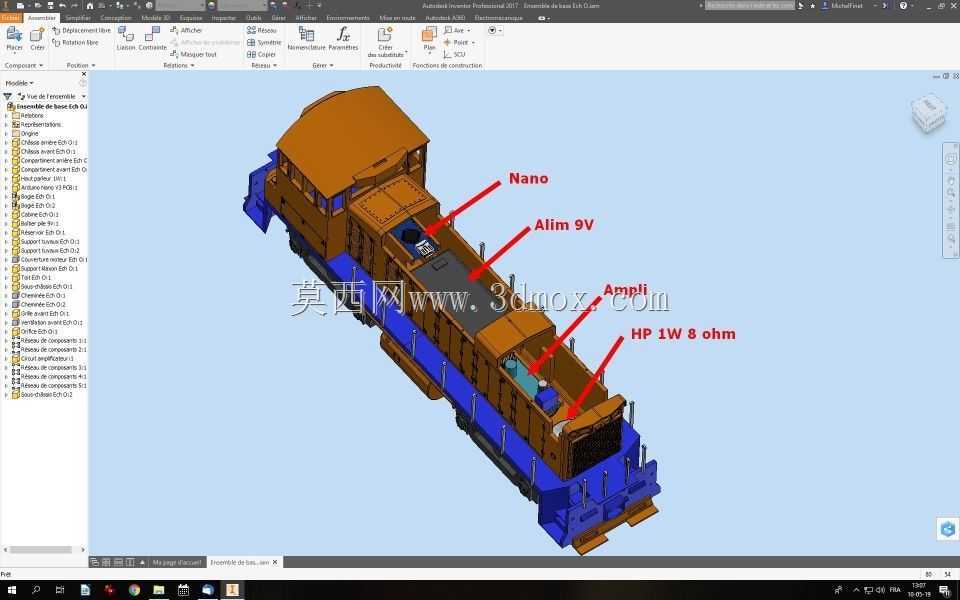

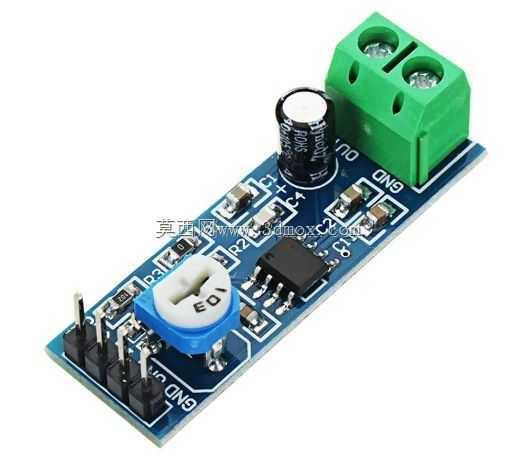

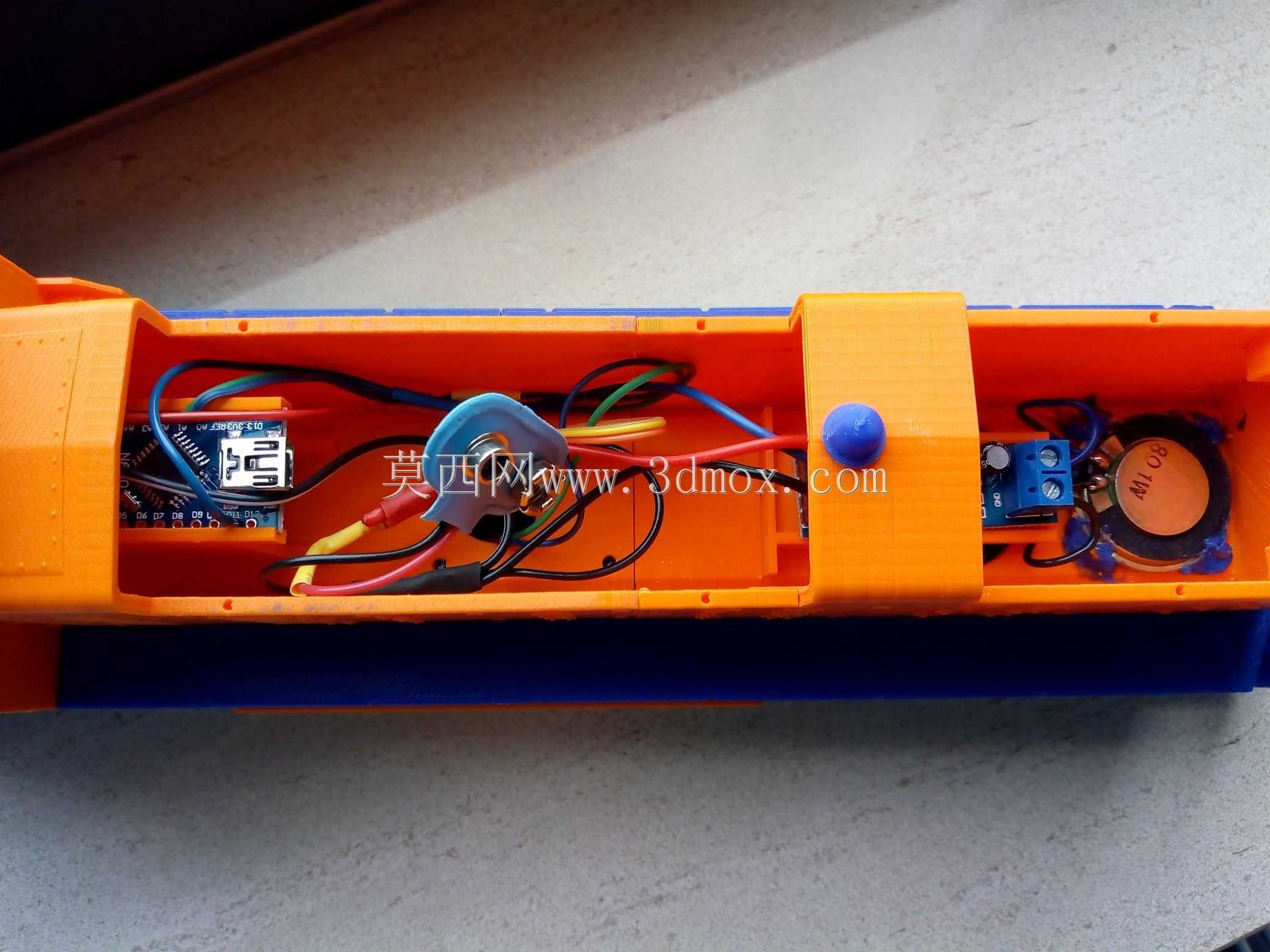

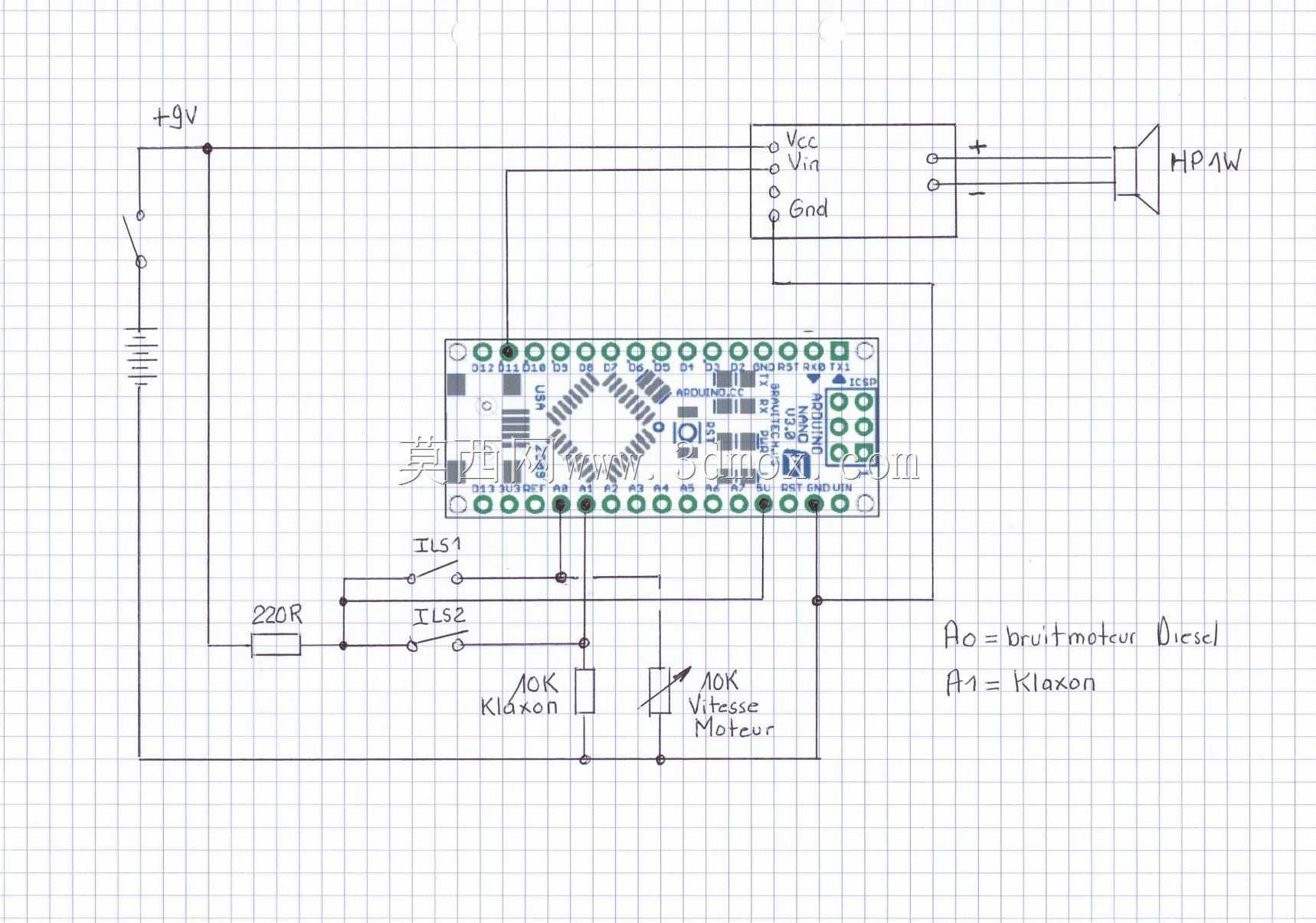

音效系统基于Arduino Nano搭建，包含LM386音频放大电路、小型扬声器、9V电池盒与触发触点；控制板存储柴油发动机怠速、加速音效，触点触发后切换音效状态，模拟机车启停与负载变化。电池盒与电路板通过卡槽固定于油箱内部，扬声器出声孔对准车体下部格栅，避免声音闷堵；所有电子件与机械结构预留装配间隙，线材沿车体线槽布置，不影响外观。

该模型可用于轨道交通教学演示、3D打印结构设计参考、小型沙盘动态车辆改造，也可作为嵌入式控制与机械结构结合的实训案例。安装边界方面，机车长度、宽度与转向架固定轴距按比例缩放，车钩高度与同比例车辆兼容；轨道段长度满足单车展示，轨枕间距与钢轨断面符合小型轨道建模规范；电子仓尺寸限定了电池与电路板选型，改装时需注意触点与磁铁的对位距离，保证触发可靠。
