拐杖配套浮动餐盘夹持平衡装置

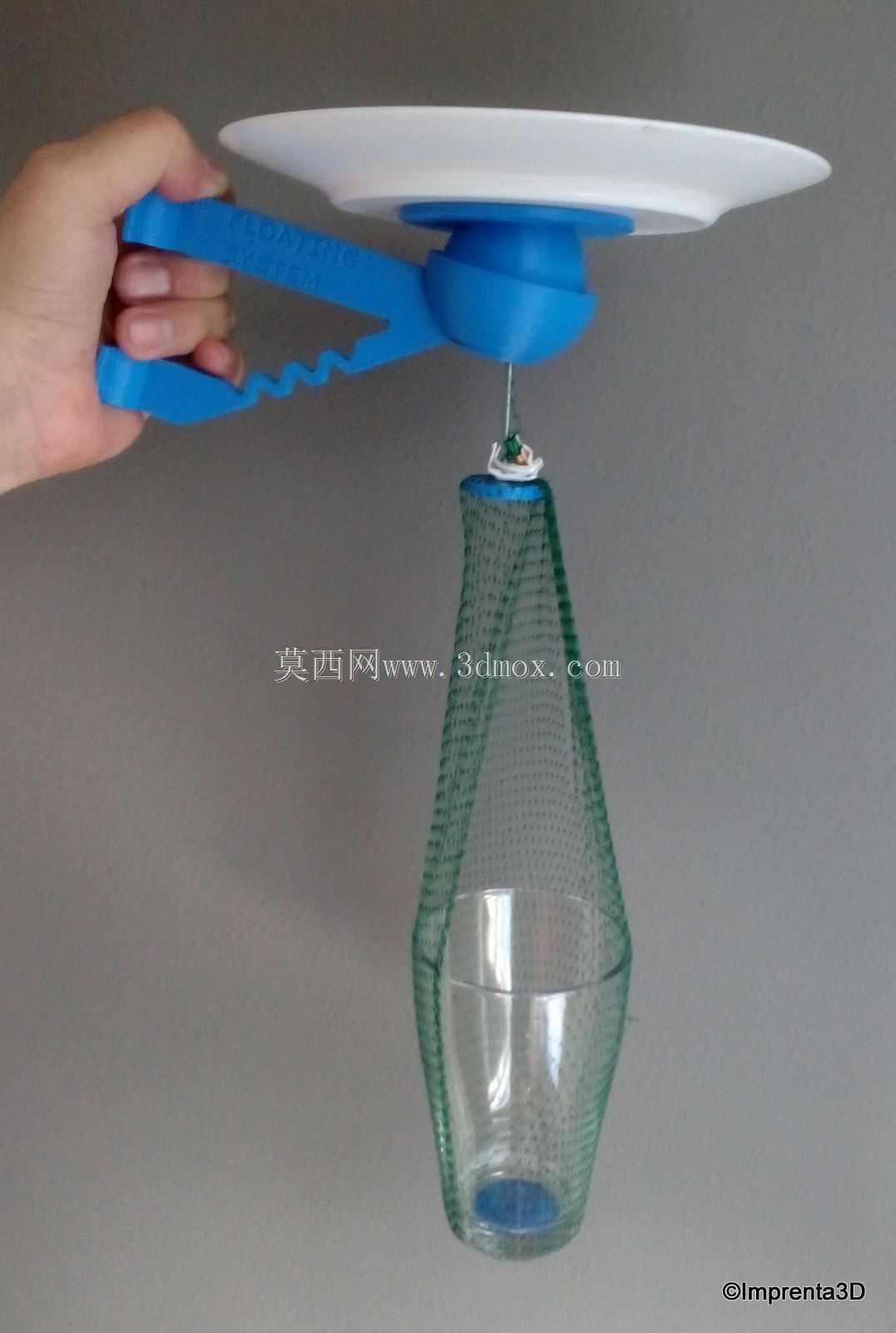

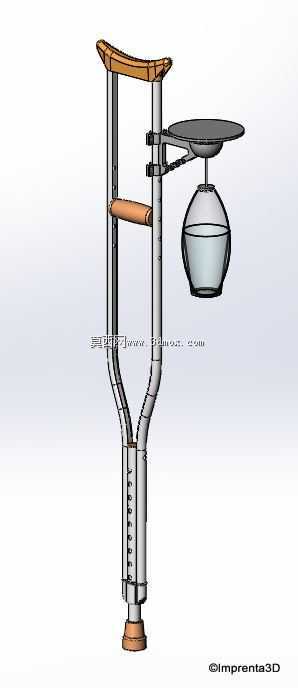

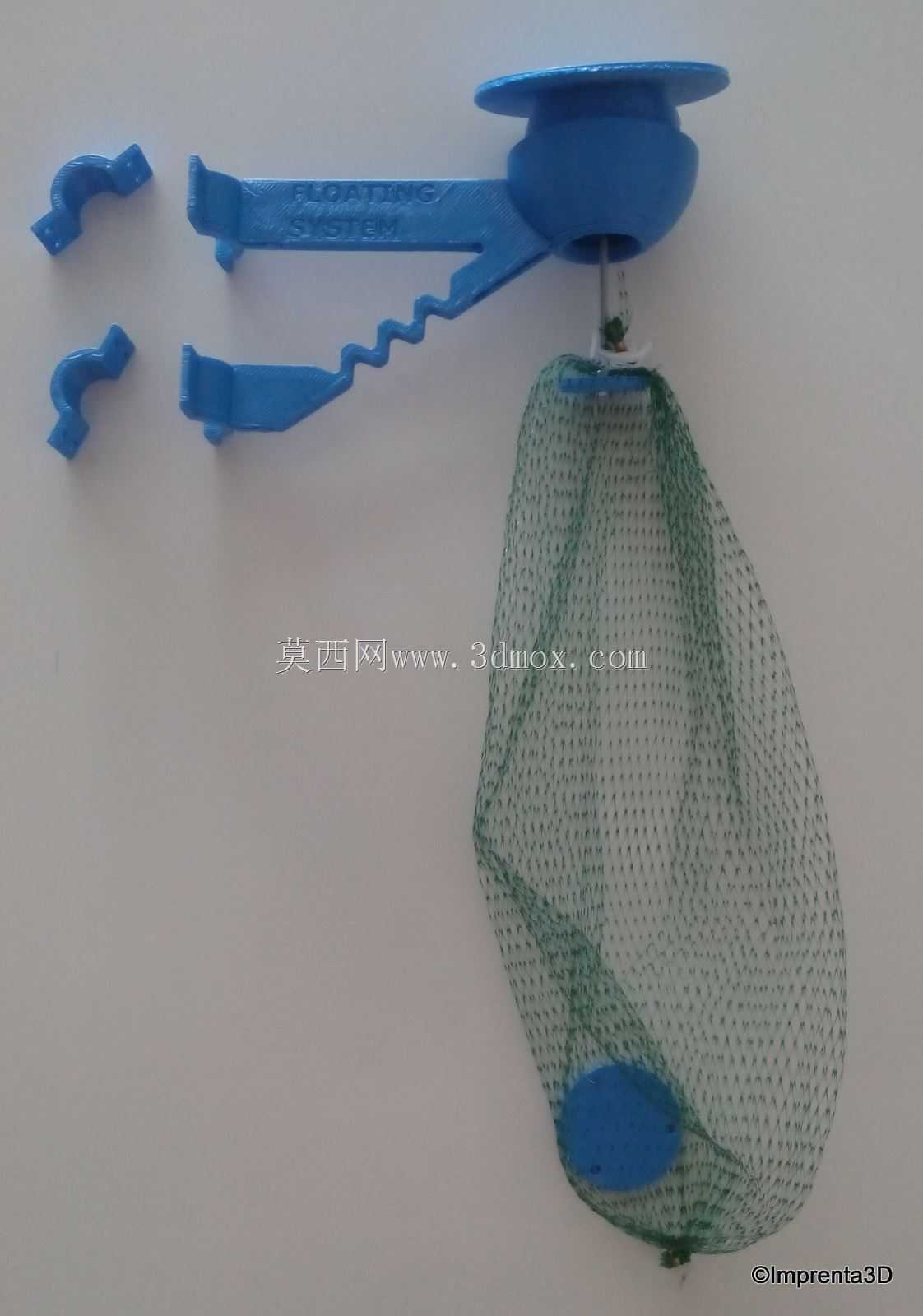

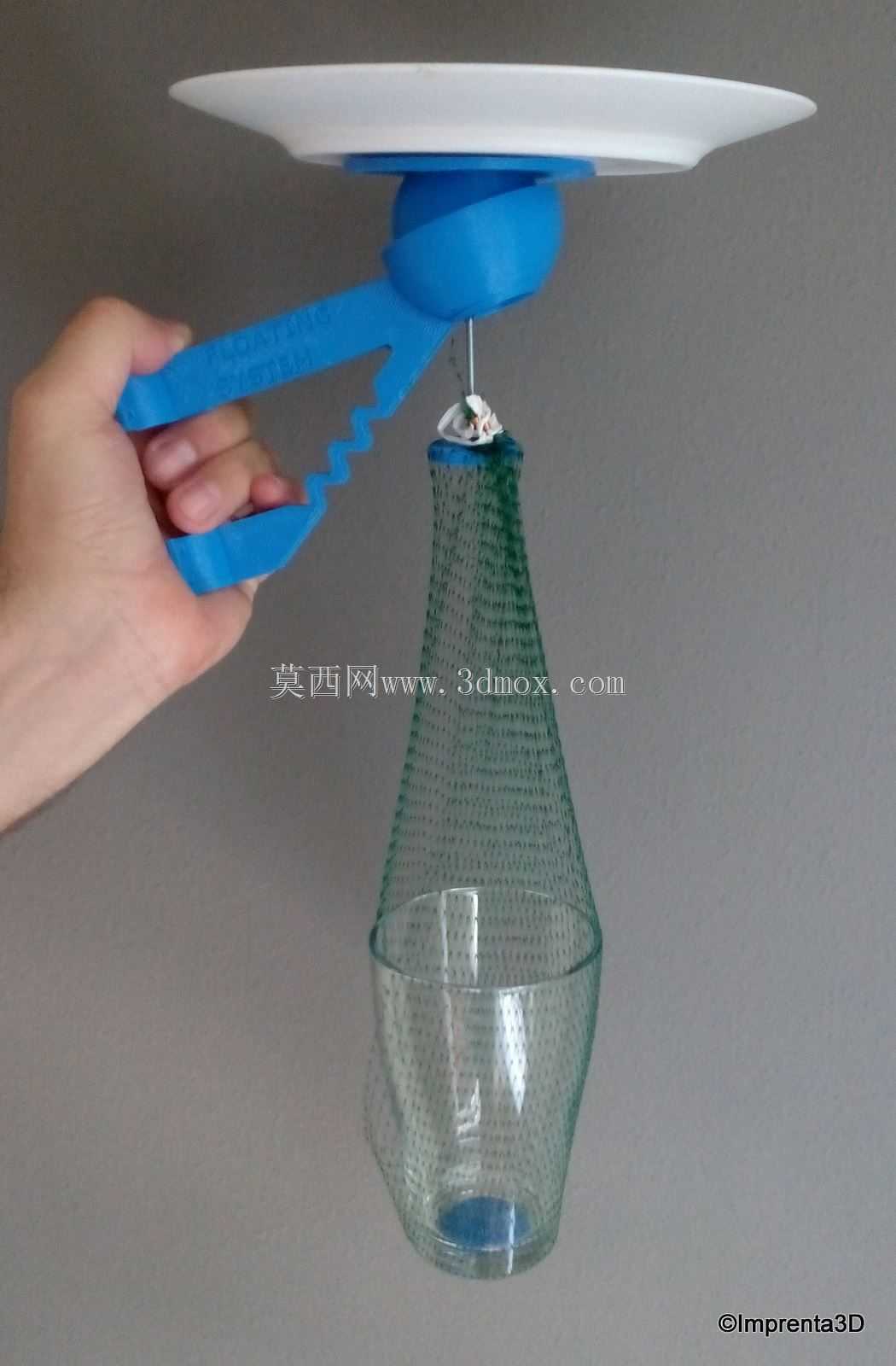

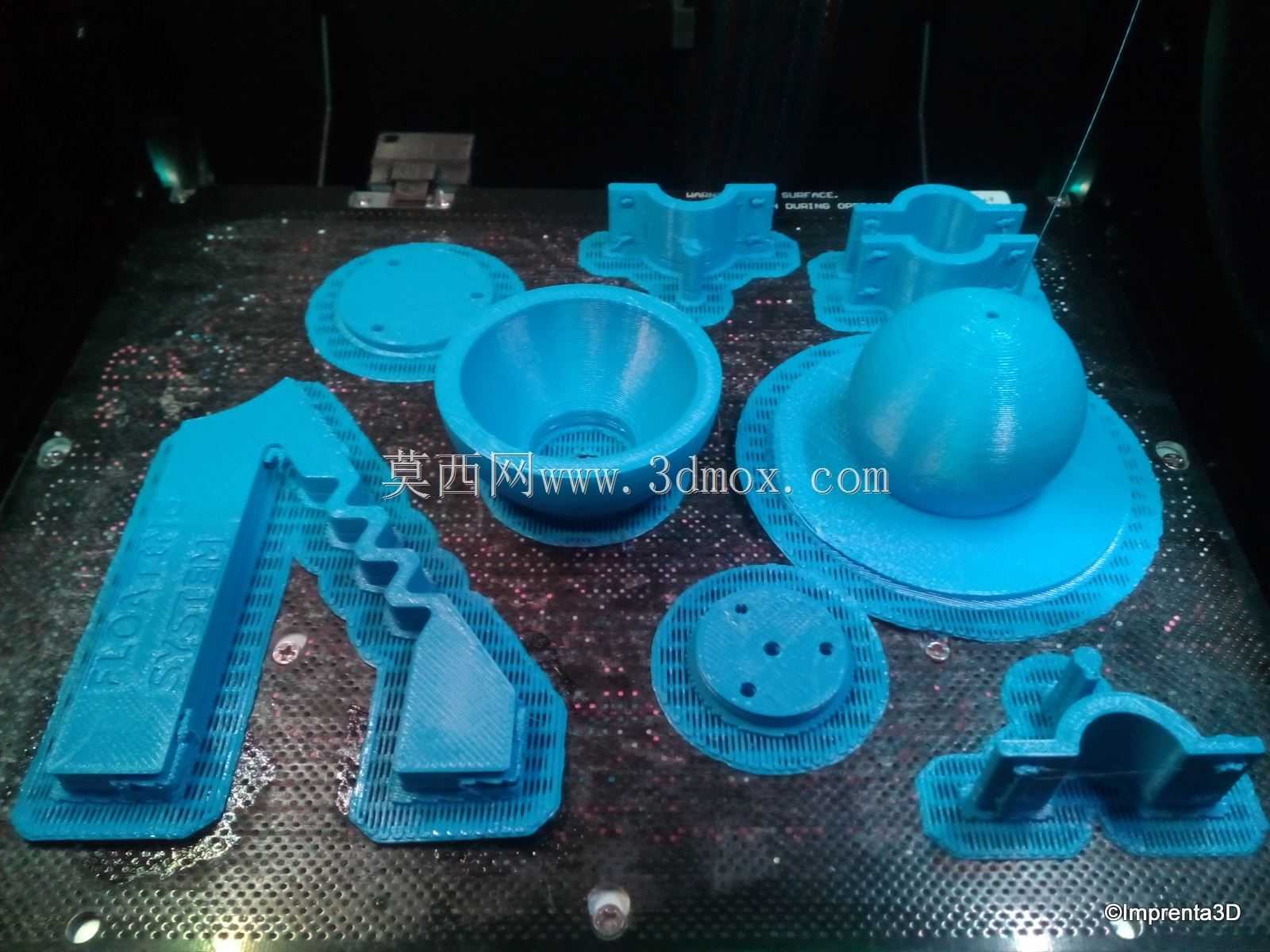

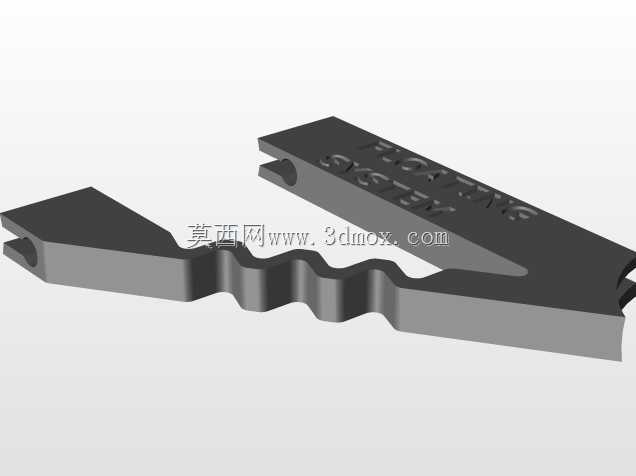

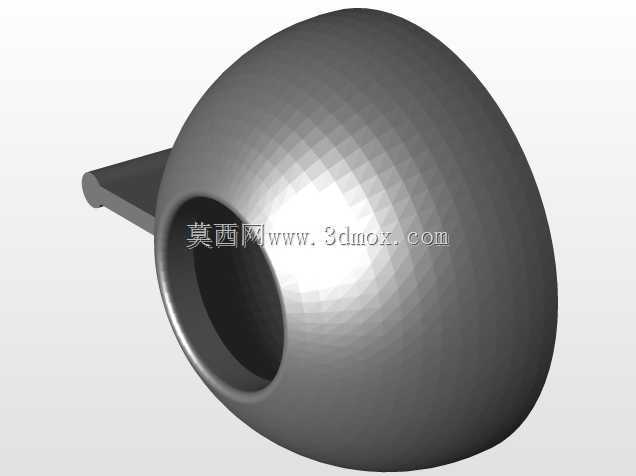

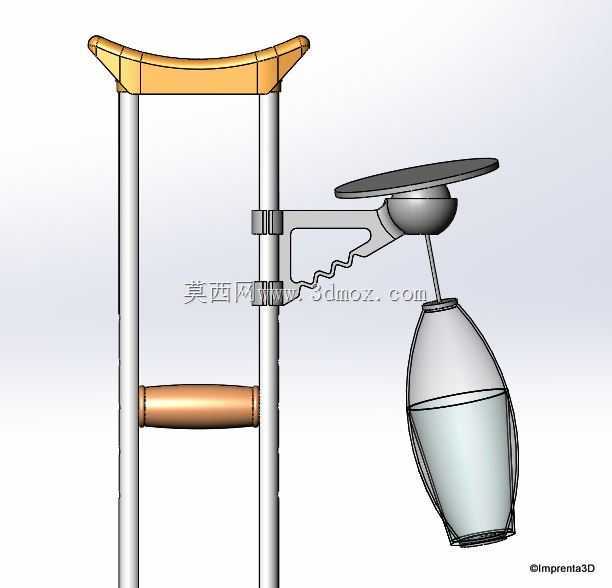

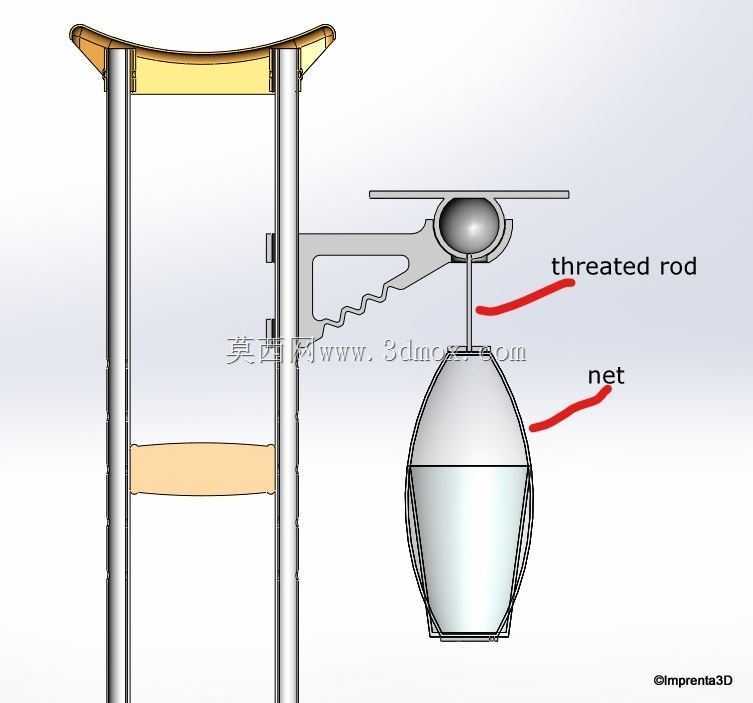

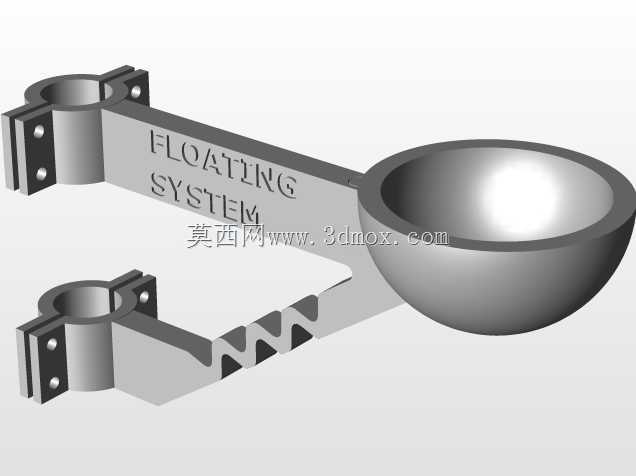

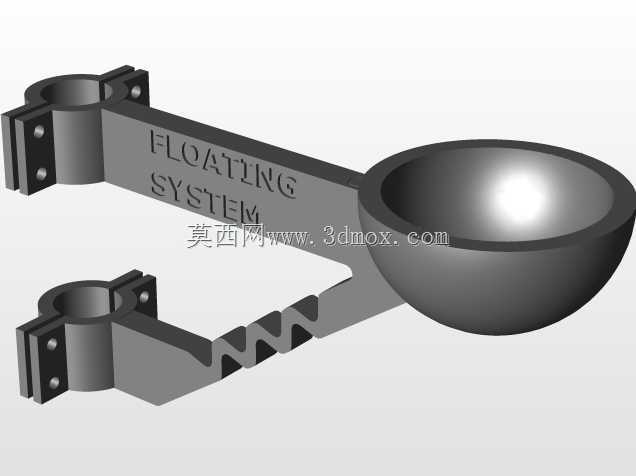

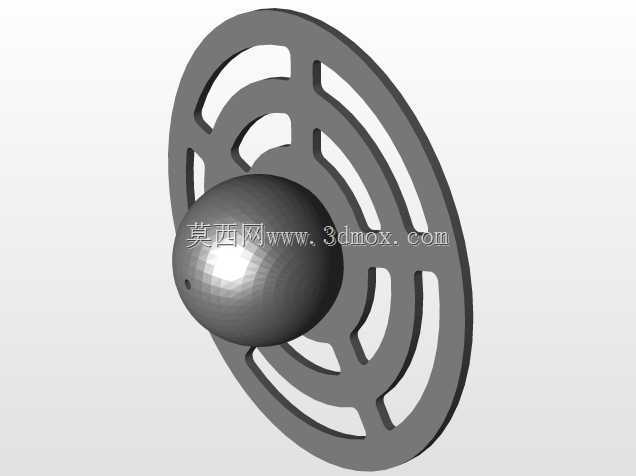

该装置主要面向行动不便的助行器具使用者，解决单手持拐时无法同时端持餐盘、饮品的实际痛点，可直接夹持在常规圆柄拐杖的杆体上，让使用者在移步过程中同步携带餐食，无需额外借助托盘或他人协助，在养老机构、康复病区、家庭助行场景中都有明确的使用价值。整套结构由夹持固定座、球铰浮动连接座、餐盘托板、配重挂接组件四个核心部分组成，夹持座采用带锯齿卡位的弹性夹口，夹口内侧预留适配不同管径的开合行程，常规直径22mm至30mm的圆形拐杖杆都可卡入，锯齿卡位可在夹合后提供足够的静摩擦力，避免整体装置沿杆体下滑或转动。球铰浮动连接座是实现平衡功能的核心结构，上部与餐盘托板固连，下部预留挂接孔用于挂载配重件，球头的铰接阻尼经过匹配，既可以让托板随配重的重力作用始终保持水平状态，又不会在行走过程中出现无规则的大幅晃动。托板采用边缘微翘的浅盘造型，可承托常规直径240mm以内的标准餐盘，边缘凸起可限制餐盘在移步过程中出现侧向滑移。配重挂接位适配常见的窄口玻璃瓶、塑料瓶，使用者可根据餐盘上食物的重量自行加水调整配重总重，让整体结构的重心落在球铰的回转中心下方，形成类似重力云台的自稳效果，即使拐杖杆随行走出现小角度倾斜，托板也能自动回正到水平姿态，避免餐食倾洒。设计过程中针对初代原型出现的夹口滑脱、球铰阻尼不足问题做了两处结构优化：一是夹口的锯齿接触面增加了橡胶衬垫的安装位，装配时可粘贴1mm厚的橡胶硅胶板，进一步提升夹持摩擦力，同时避免夹口刮伤拐杖杆的表面涂层；二是球铰配合面预留了0.2mm的间隙调整余量，可通过拧紧上部的压合螺钉调整铰接阻尼，匹配不同配重下的回正手感。所有部件均为独立可拆分结构，无需额外粘接即可完成装配，磨损后可单独更换对应零件。整体装置装配完成后，沿拐杖杆径向的伸出长度控制在180mm以内，不会在行走过程中剐蹭周边的门框、家具，托板处于使用位置时距离夹持座的高度为65mm，下方预留的配重悬挂空间深度为120mm，不会与拐杖的支腿结构发生运动干涉。该结构的设计思路完全围绕实际使用场景展开，没有多余的装饰性结构，所有造型特征都服务于夹持、自稳、承托三个核心功能，针对助行场景的使用需求做了对应的边界适配，可直接作为助行器具的配套辅具进行小批量制作或二次优化。
