显微镜焊接辅助LED照明装置结构设计

项目分类:3D模型 发布时间:2021-08-09 ID:224926
  • 显微镜焊接辅助LED照明装置结构设计
  • 显微镜焊接辅助LED照明装置结构设计
  • 显微镜焊接辅助LED照明装置结构设计
  • 显微镜焊接辅助LED照明装置结构设计
  • 显微镜焊接辅助LED照明装置结构设计
  • 显微镜焊接辅助LED照明装置结构设计
  • 显微镜焊接辅助LED照明装置结构设计

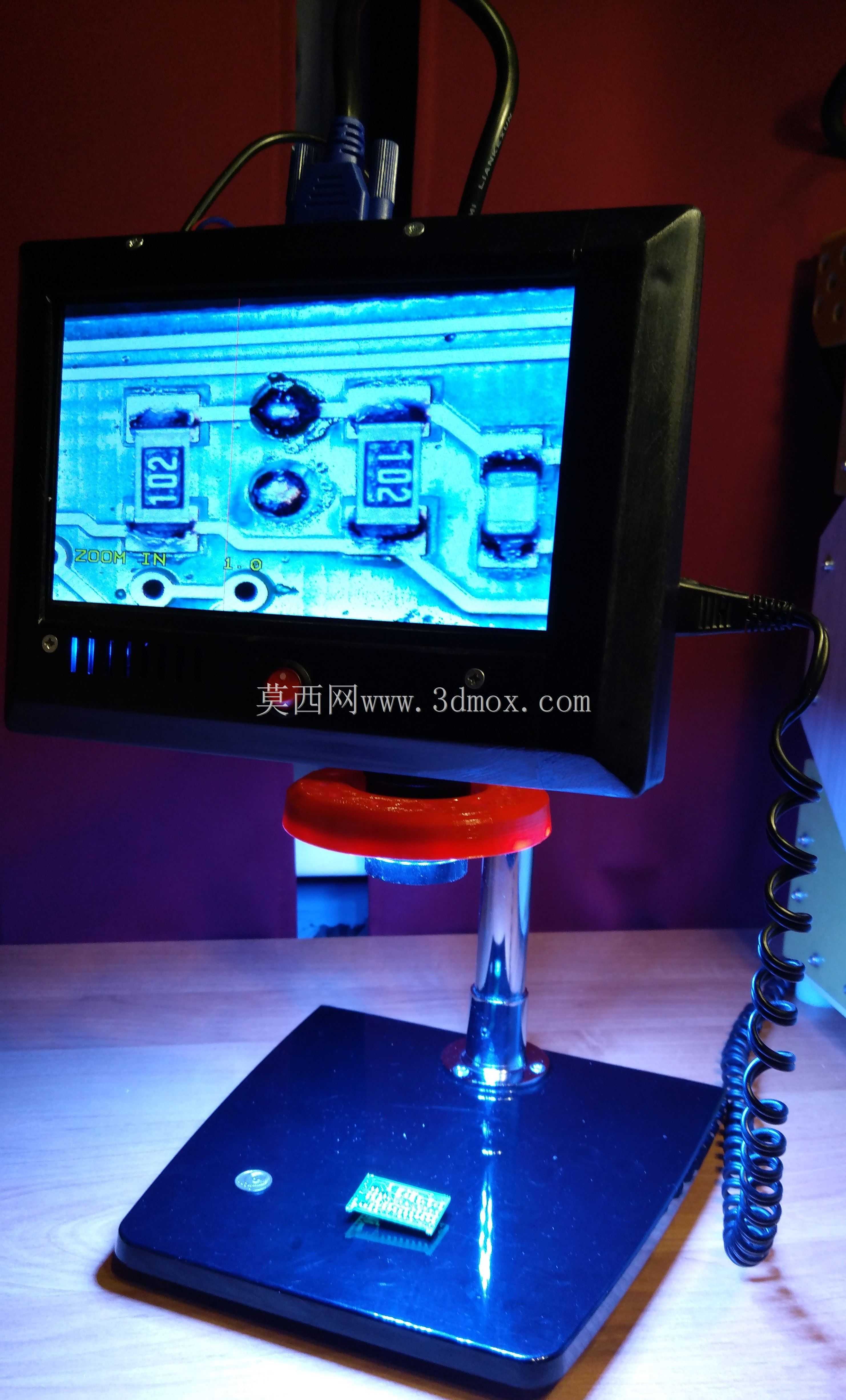

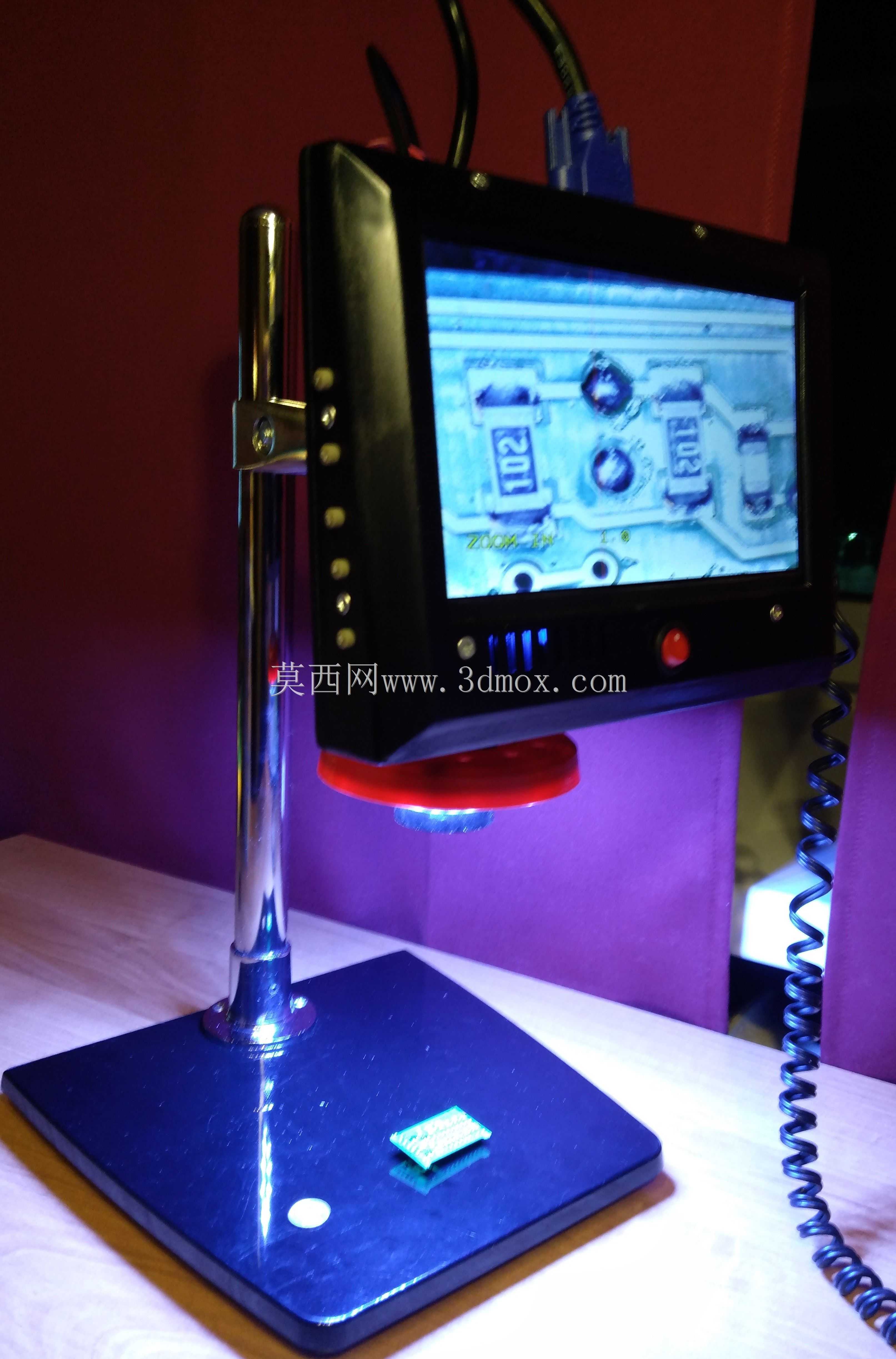

这套照明结构主要服务于电子焊接、显微检测类工位,解决普通台式显微镜在贴片元件焊接、引脚返修时的视野阴影问题。日常作业中,烙铁头、镊子或者手部很容易挡住环境光,导致焊盘轮廓、锡膏浸润状态看不清,尤其是0402以下封装的阻容件、密脚IC引脚,光照角度不对就容易出现连锡、虚焊。这套侧向+底部补光的结构,就是针对这类工位痛点做的适配。

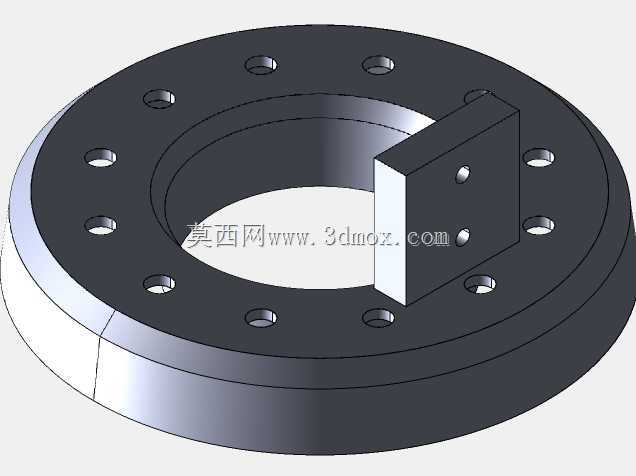

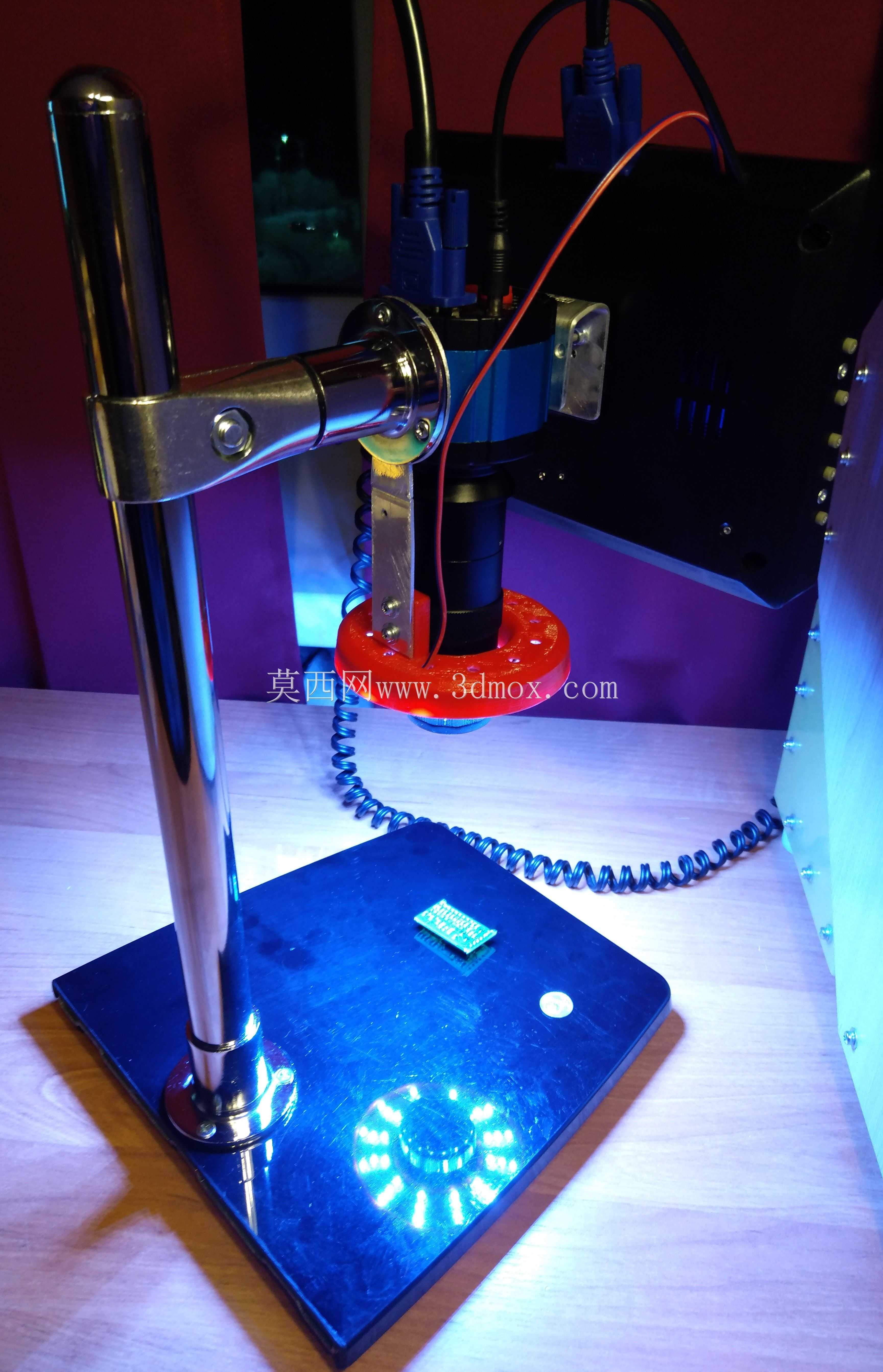

从结构布局看,照明模块围绕显微镜物镜周边布置,灯板固定位预留了足够的避让空间,不会和变倍环、物镜防尘罩产生运动干涉。底座部分采用平板式支撑,台面预留元件放置区,底部光源可穿透半透明工作台面,针对双面PCB、柔性板检测时能看清过孔与底层走线。支架高度经过适配,常规10倍到40倍连续变倍物镜的工作距离范围内,光照覆盖区域刚好和目镜视野重合,不会出现边缘暗角。

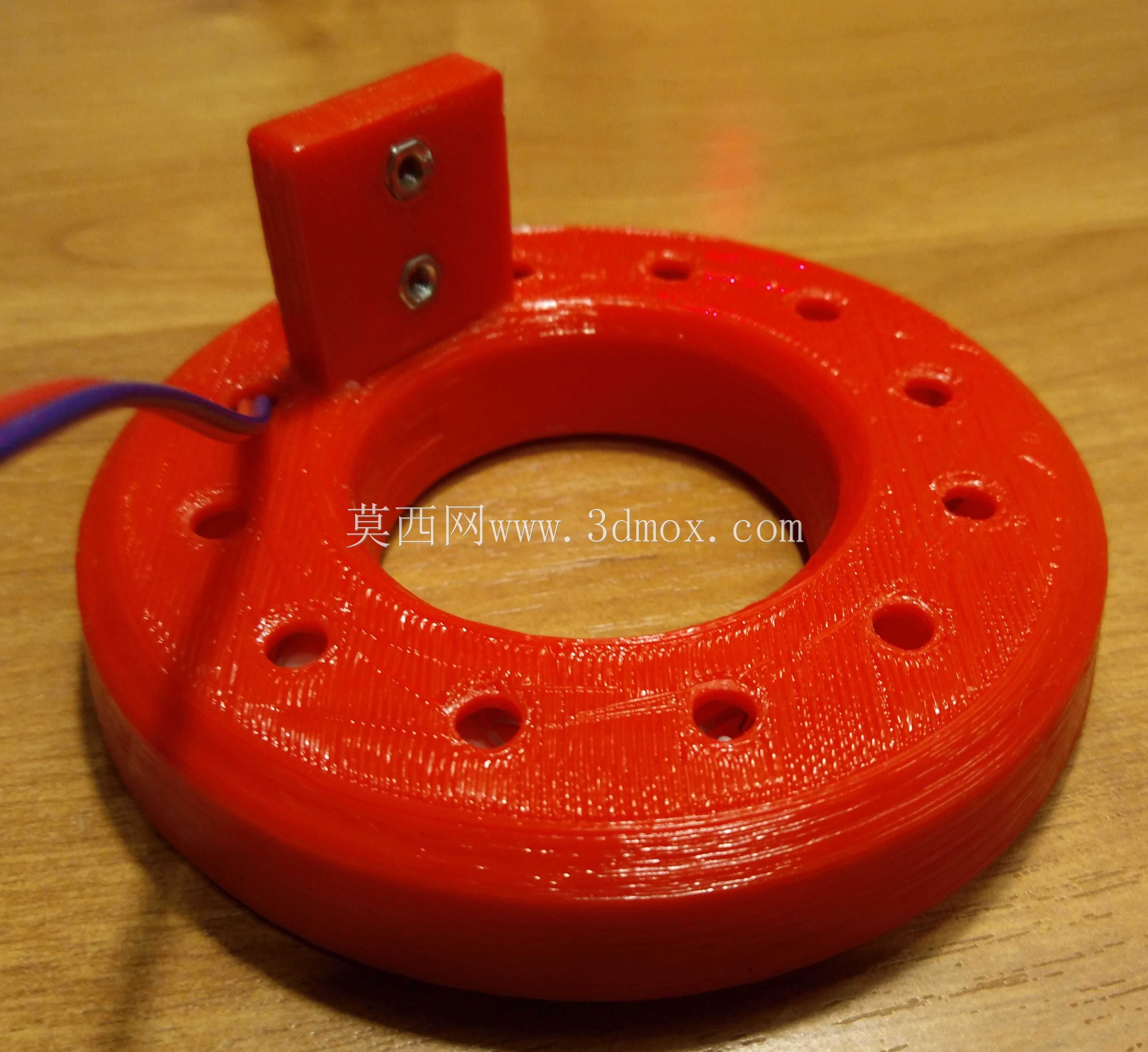

设计时优先考虑了工位的实际操作边界:整体底座占地控制在常规操作垫范围内,周边留出烙铁架、焊锡丝、镊子筒的摆放空间,不会挤占焊接操作区。灯体外壳做了一定的仰角调节余量,不同身高的操作人员、不同厚度的PCB检测时,都可以调整光照角度,避免屏幕或者金属焊盘产生强反光刺眼。侧边的螺旋走线做了内嵌固定,不会在移动工件、调整显微镜焦距时勾挂导线。

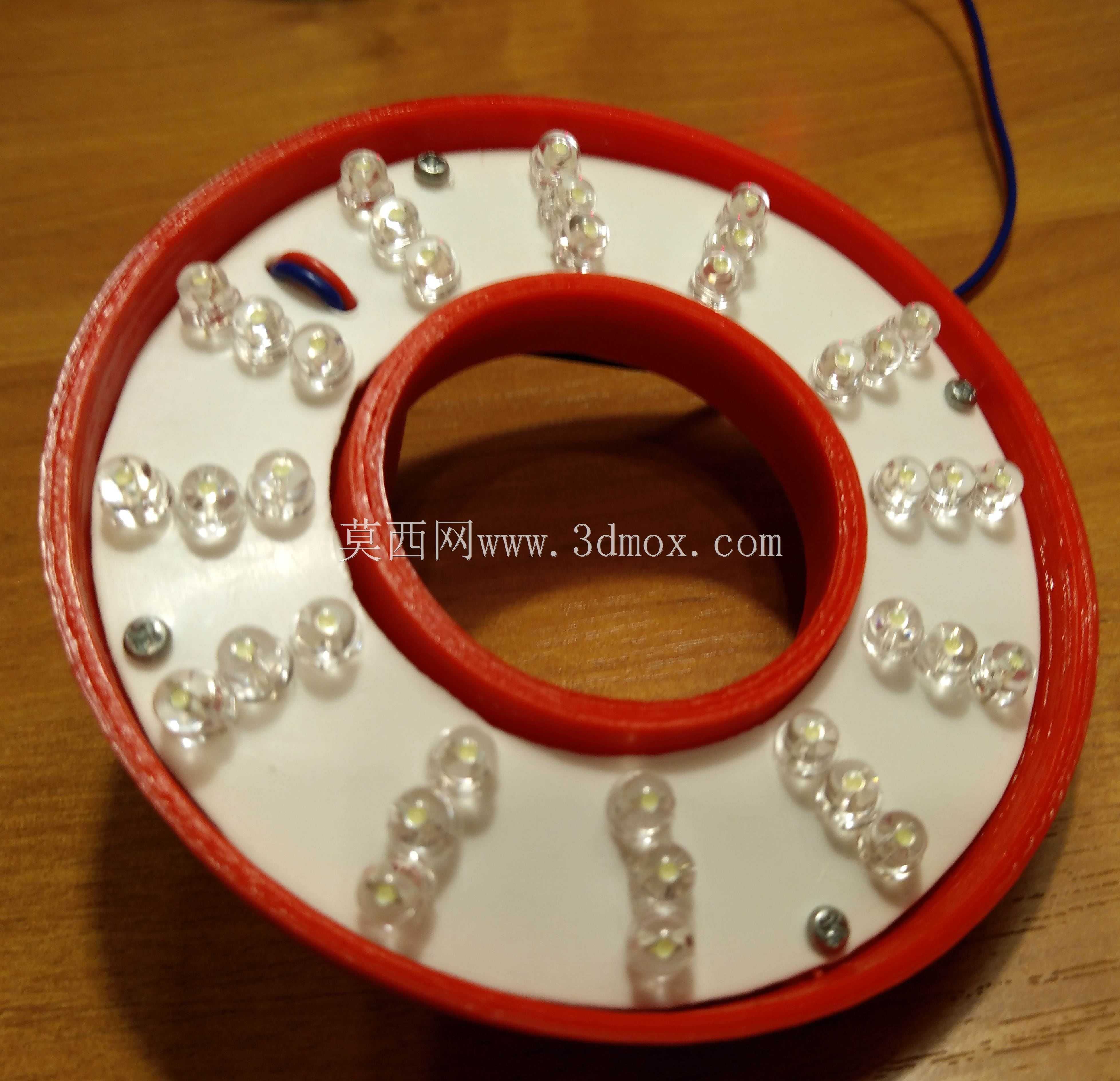

散热结构也做了对应考虑,LED灯板背面贴合金属支撑件,长时间连续焊接作业时不会因为积热导致灯珠光衰、外壳发烫。控制部分集成在灯体侧边,操作人员不用抬手就能切换亮度,针对不同反光程度的PCB板材——比如喷锡板、镀金板、阻焊层颜色深浅不同的板子,可灵活调整光照强度,既保证焊盘细节清晰,又不会因为过曝丢失引脚轮廓。

这套结构同时兼容DIY改装场景,安装孔位匹配多数普通台式显微镜的支架管径,不需要对原有显微镜做破坏性改动,加装后可直接用于电子爱好者的手工焊接、小批量样板返修、元器件外观检测等场景,整体结构没有复杂传动部件,加工与装配难度都比较低,日常维护只需要定期清理灯面灰尘即可。
