汽车电子专用夹持工装结构设计

这套夹持结构主要面向汽车电子零部件的工序装夹需求，在电子控制单元、车载传感器、线束接插件等小件的装配、检测、点胶、压合作业场景中使用。产线布局时，这类夹具通常固定在小型工位台或直线移载模组上，需要在狭窄的操作空间内完成工件定位，同时避让焊枪、点胶阀、视觉相机等执行末端的运动路径，因此整体轮廓采用了多臂外伸的开放式构型。

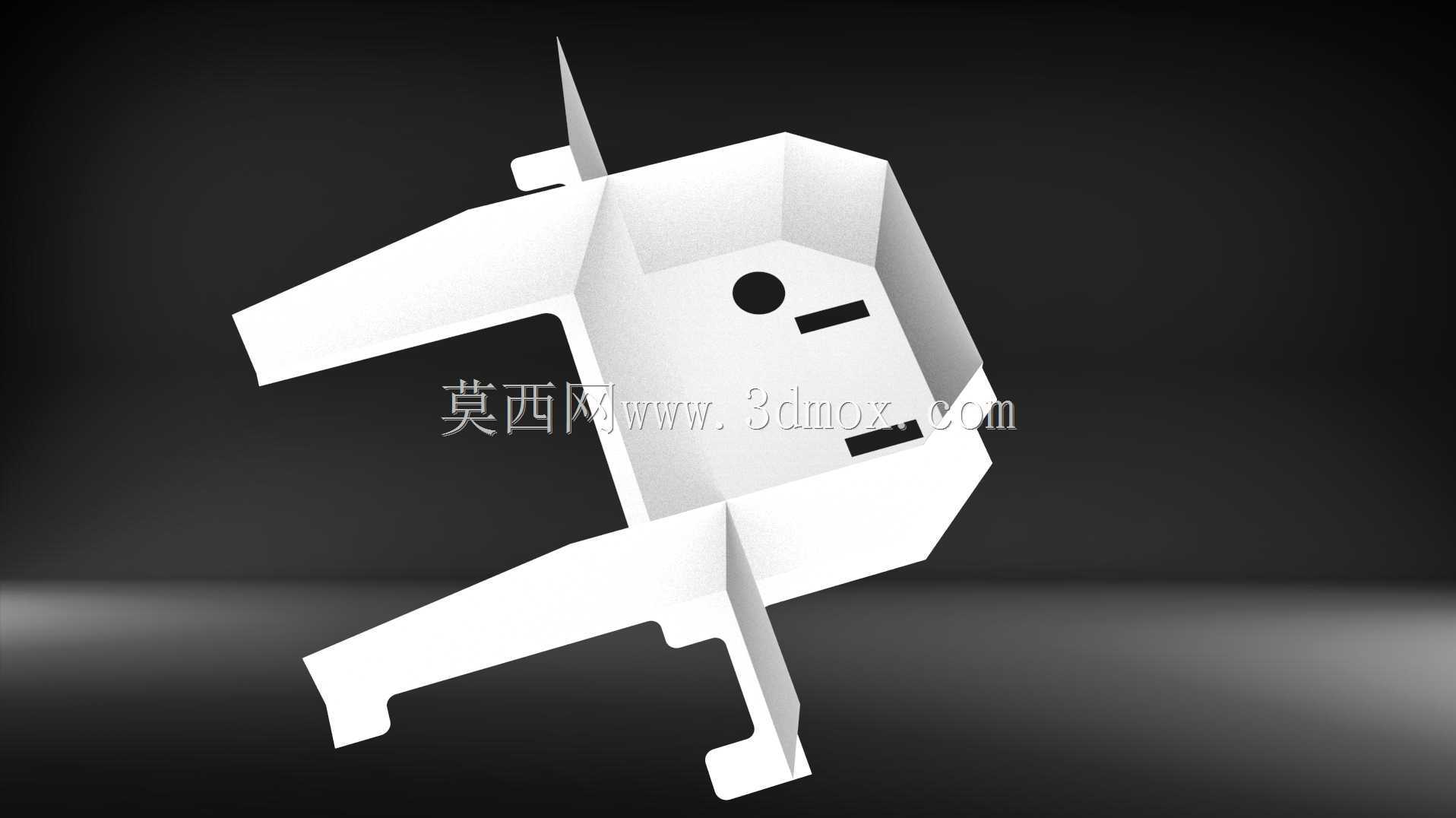

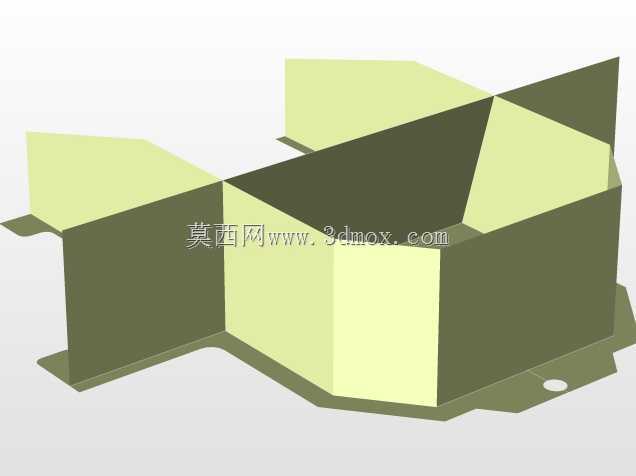

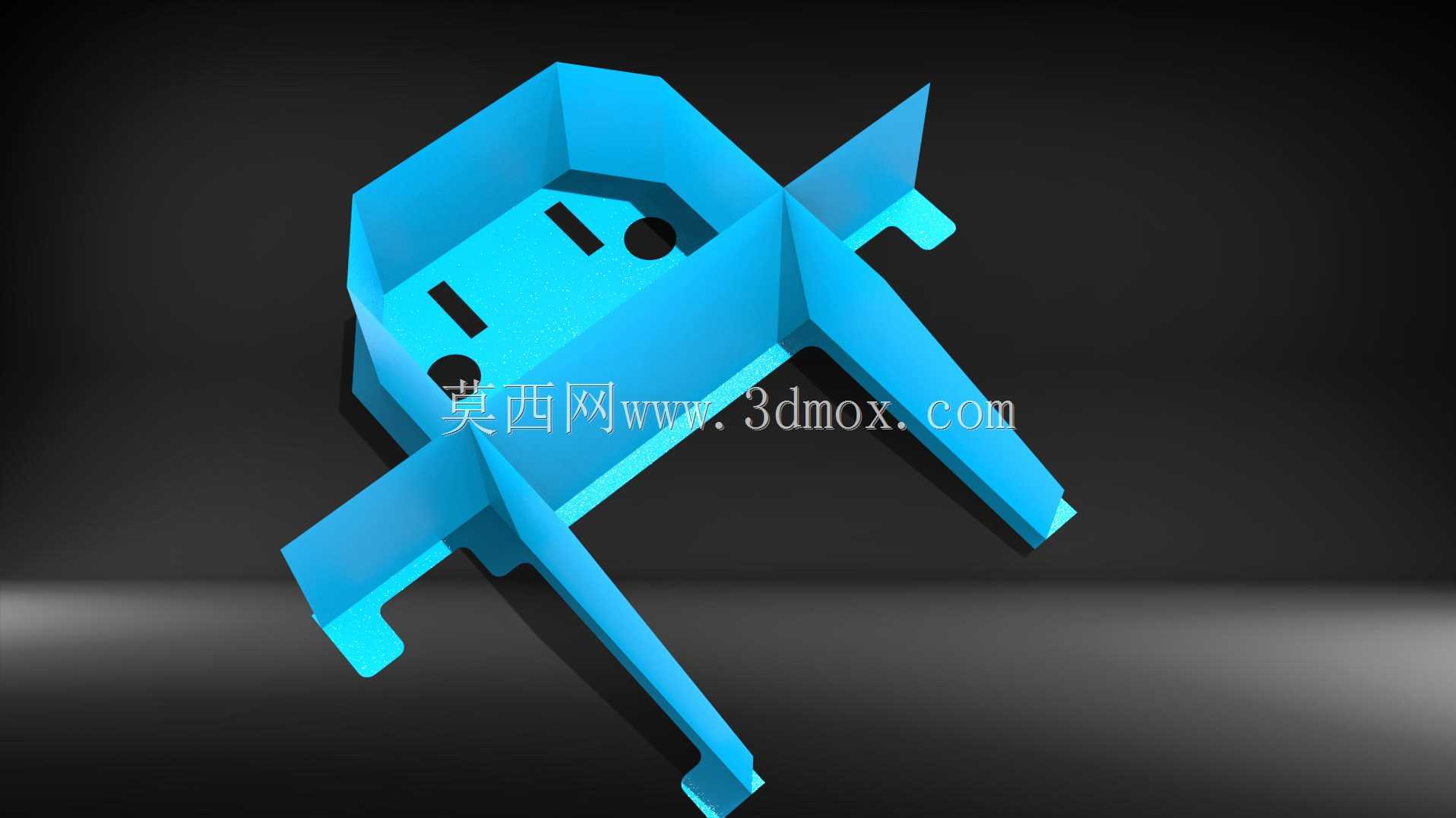

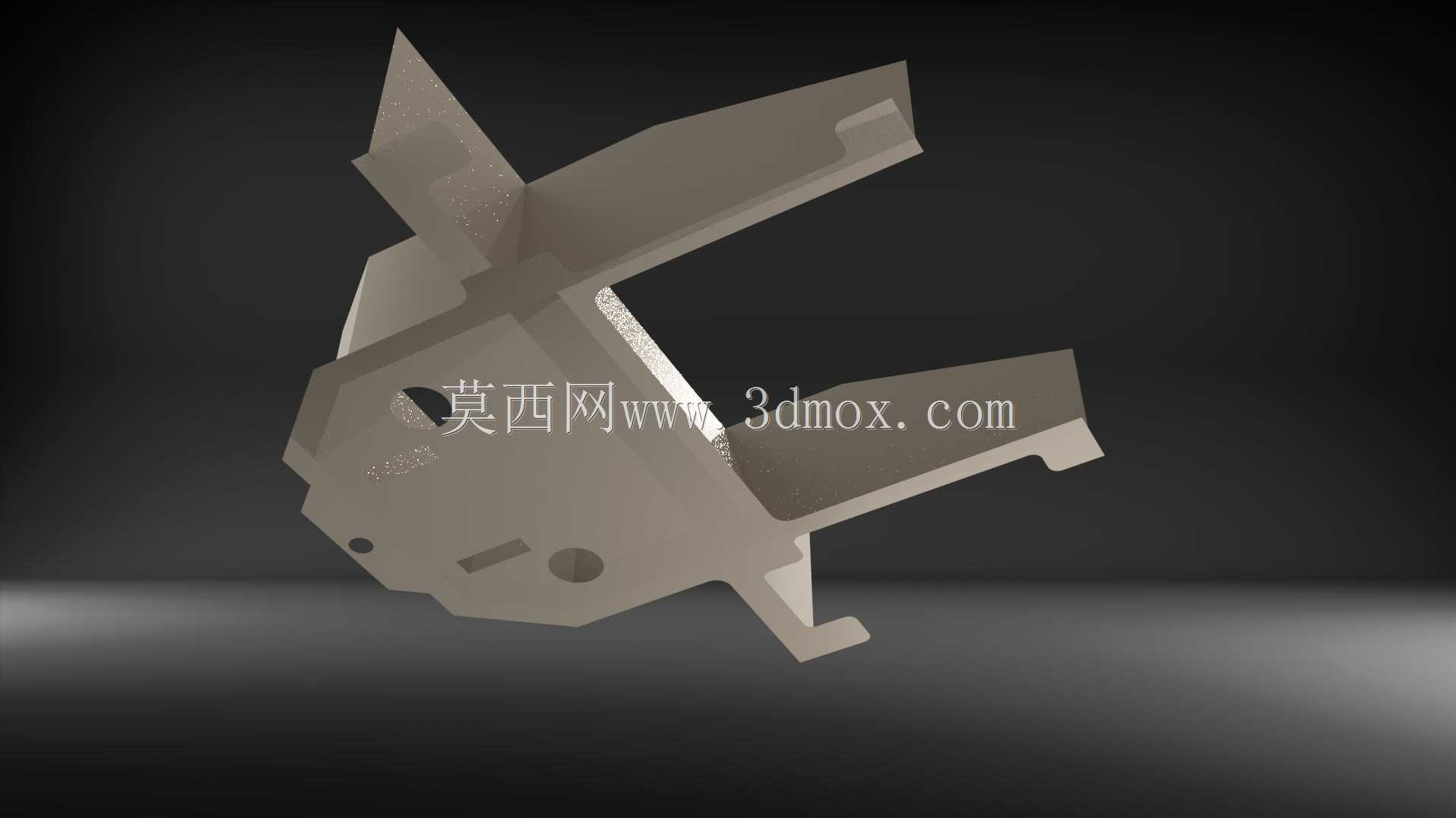

从实际功能来看，该结构没有采用传统平口钳的双侧对夹逻辑，而是通过多组弯折成型的支撑臂形成多点限位，工件放入后由各臂的定位面约束X、Y、Z三个方向的自由度，部分臂端预留的小孔可安装弹性顶销或微型压块，避免硬接触刮伤电子元件外壳。这种设计的好处是装拆动作少，操作人员只需将工件平放到定位区即可完成初定位，适配小批量多品种的柔性生产节拍。

设计思路上优先考虑了操作可达性与排屑排液需求。主体支撑面抬高后，工件下方留出连续空腔，点胶余料、焊接飞溅、除尘气流可以直接从空腔排出，不会在定位面堆积造成尺寸偏差。两侧长臂的长度经过匹配，末端延伸至工件外侧的非加工区，既保证夹持力的力臂足够，又不会遮挡工件上方的作业区域；臂身的弯折角度经过反复校核，在保证刚性的前提下尽可能缩减整体宽度，减少相邻工位的干涉风险。

安装边界方面，底座区域预留了规整的安装孔位，可直接匹配常见的铝型材工作台槽宽，也能通过转接板固定在旋转分度盘上。整体外廓的长宽高比例适配车载电子类产品的常见尺寸范围，长臂的悬伸量控制在材料允许的挠度范围内，采用钣金弯折成型时可通过折弯工艺直接成型，无需额外拼接，减少装配累积误差。各定位面的相对位置公差可在折弯后通过CNC精加工保证，长期使用后若出现磨损，也可单独更换磨损的臂体，无需报废整个基座。

结构的受力路径也经过梳理，夹紧力从臂端传递到底座中部，再通过安装孔分散到工作台面，避免局部应力集中导致臂体变形。对于需要防静电的电子作业场景，主体表面可做导电氧化处理，配合工作台的接地系统释放静电，保护敏感电子元器件。
