费斯托工具柜打孔定位导向辅具

该导向附件主要服务于板式家具与工具柜装配场景，用于配合费斯托手持路由器完成层板孔、系统孔的定位加工。在柜体批量制作中，孔位到板边的距离一致性直接影响层板安装精度与导轨配合状态，若每次划线后再对刀，不仅效率低，还容易因手持偏移造成孔位超差。该辅具通过与导轨、靠山配合，将刀具的进给路径约束在固定边界内，使钻头相对板材边缘保持稳定的32mm间距，从而满足32mm系统家具的排孔要求。

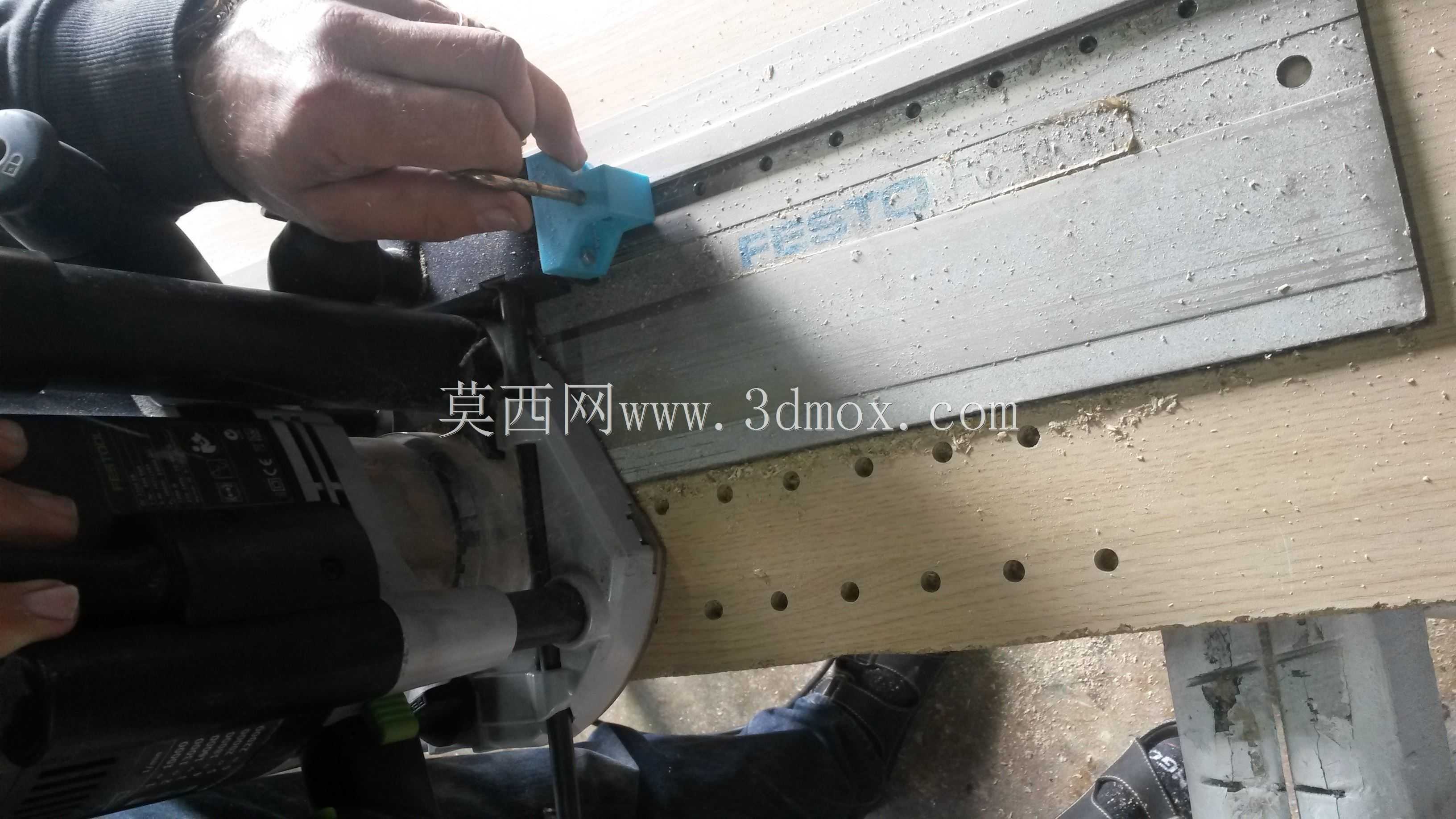

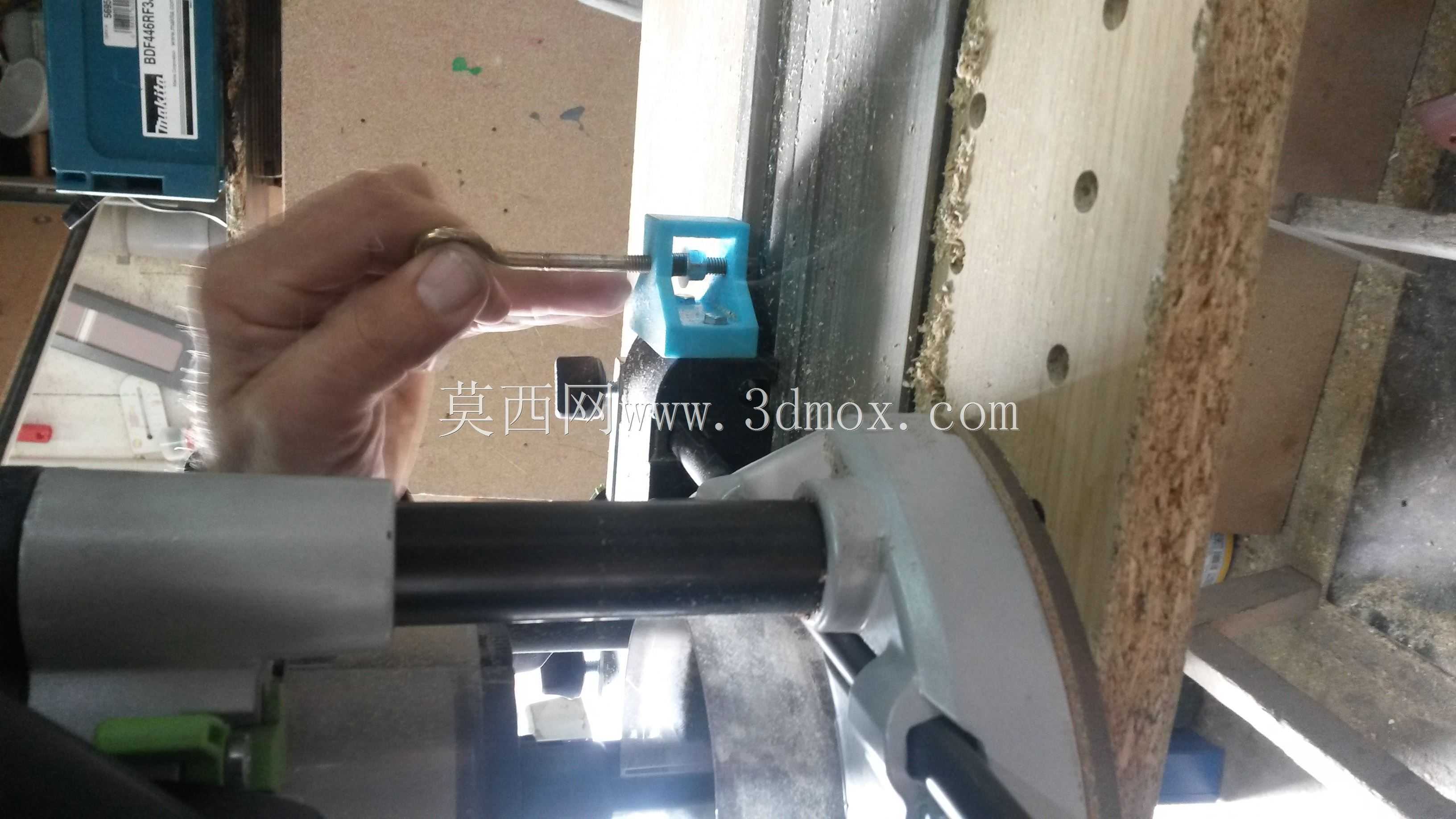

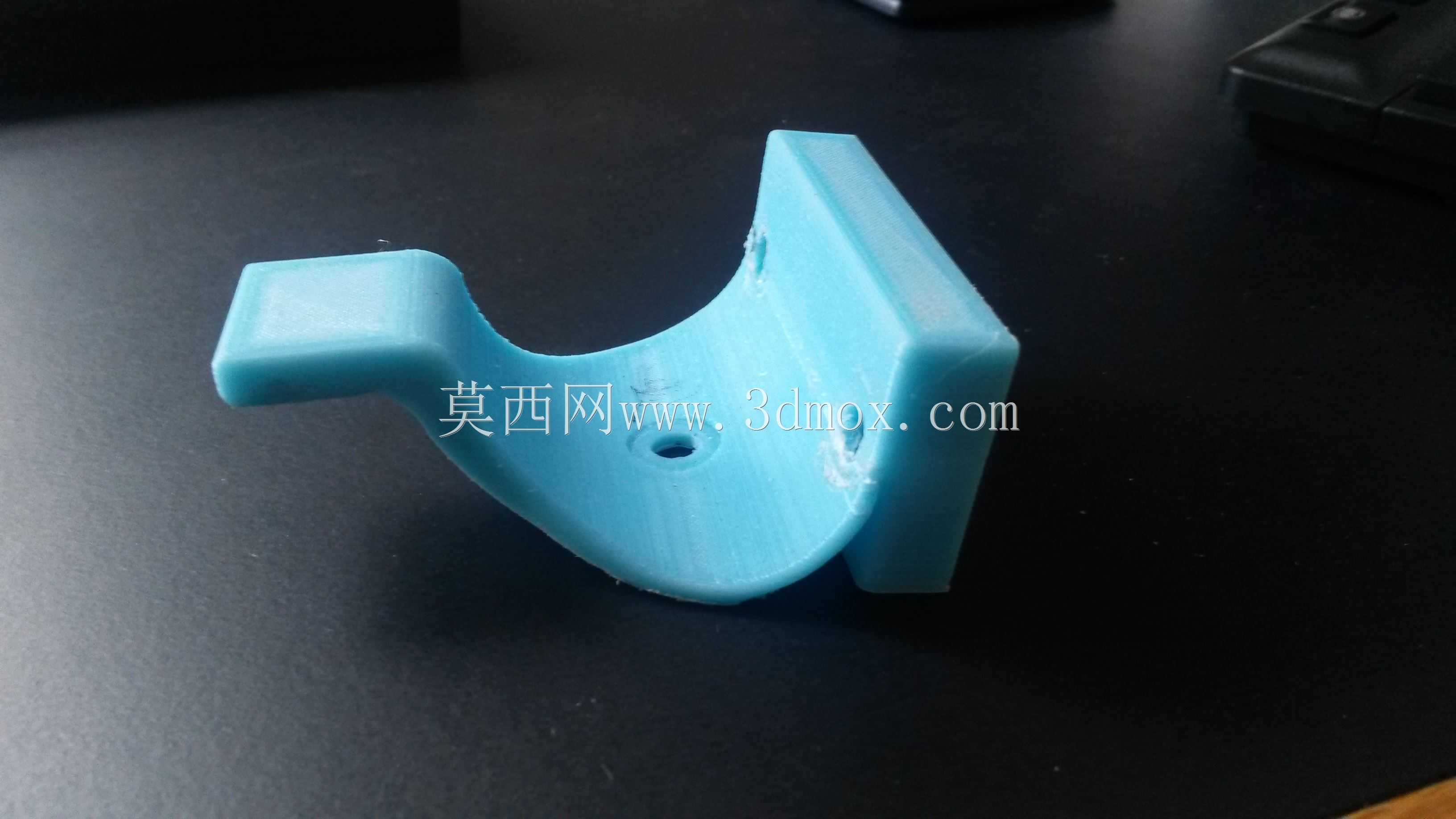

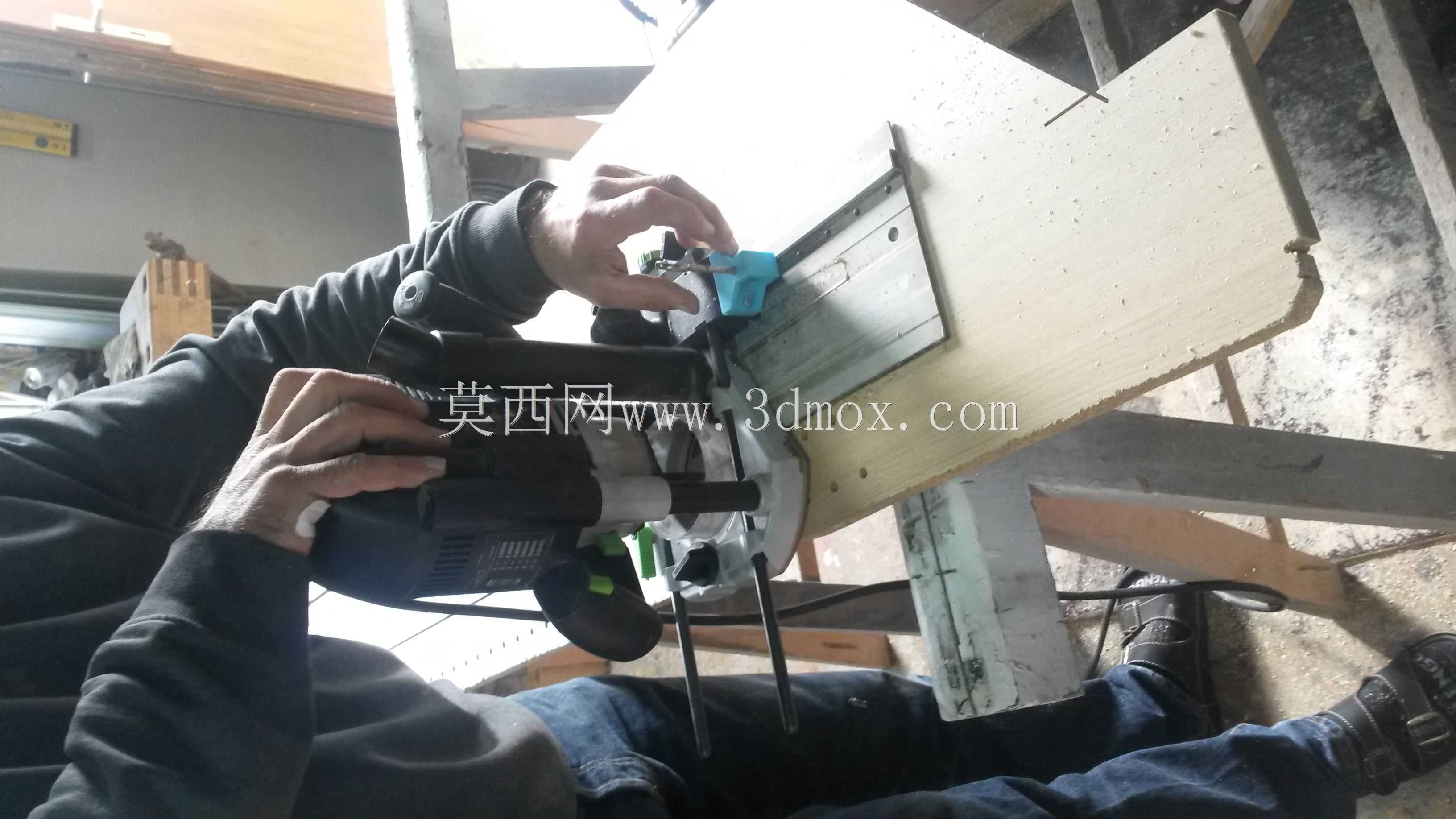

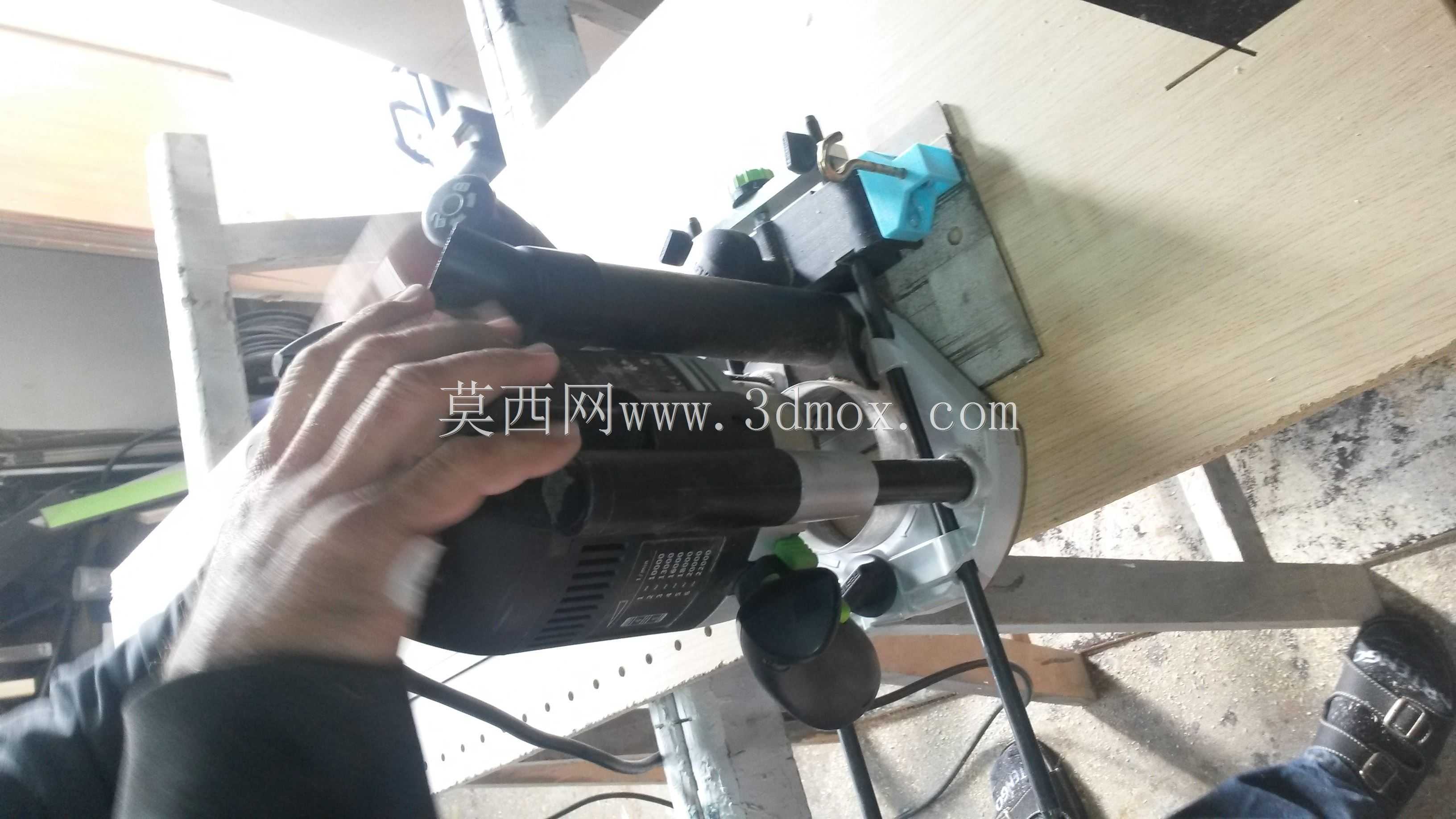

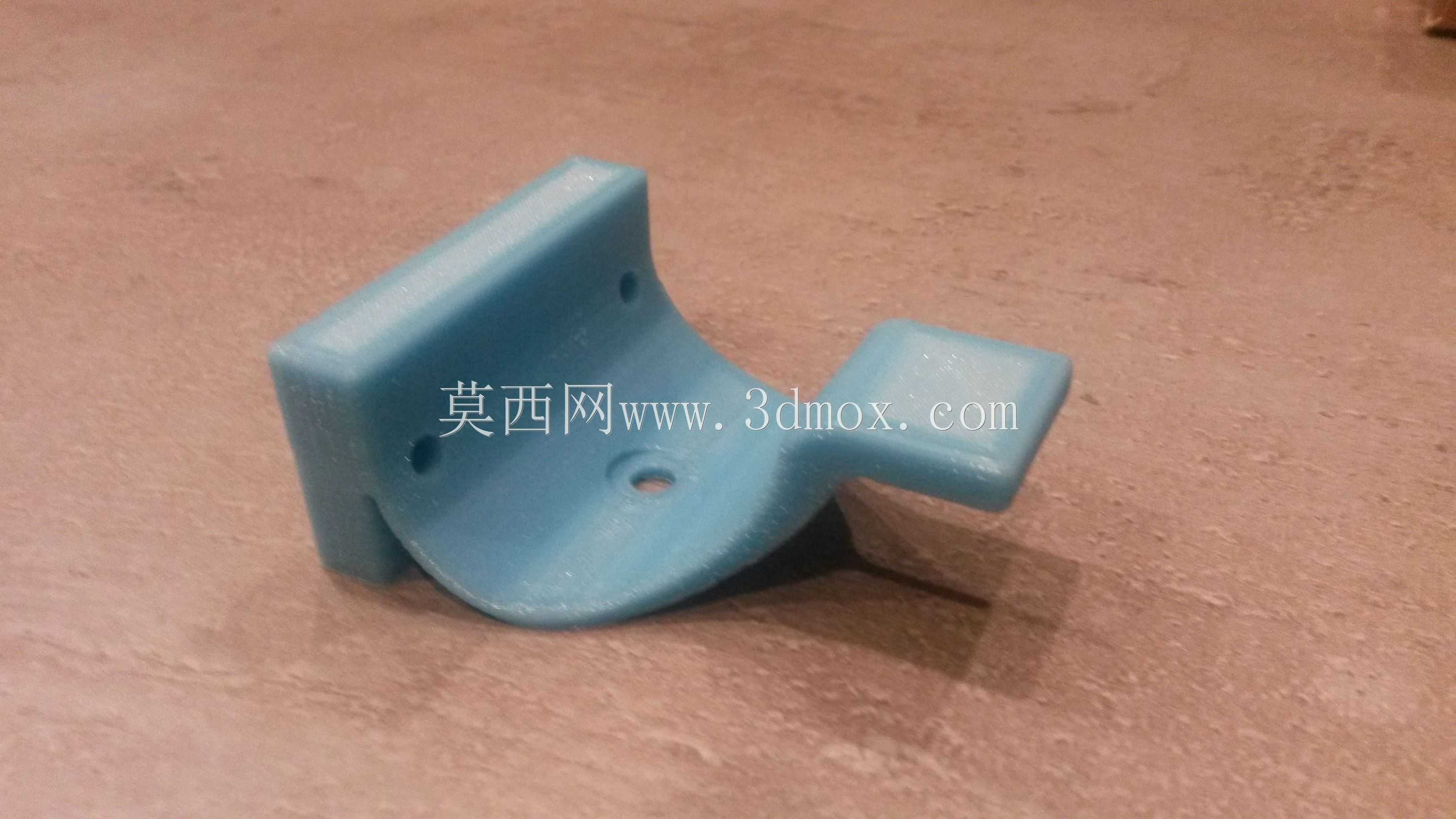

从结构功能看，附件承担导向、限位和快速对位三重作用。其主体形成与刀具或导杆匹配的导向通道，可减少悬臂刀具在切入刨花板、胶合板时的摆动；侧面设置的定位面贴靠板材边缘或导轨基准面，加工时无需反复测量；与导轨连接的部位保留足够夹持接触面，避免辅具在进给过程中翘起。实际使用中，先将导轨固定在工件旁，再把附件滑装到对应位置，使定位面贴紧板边，刀具穿过导向孔即可完成连续等距打孔。

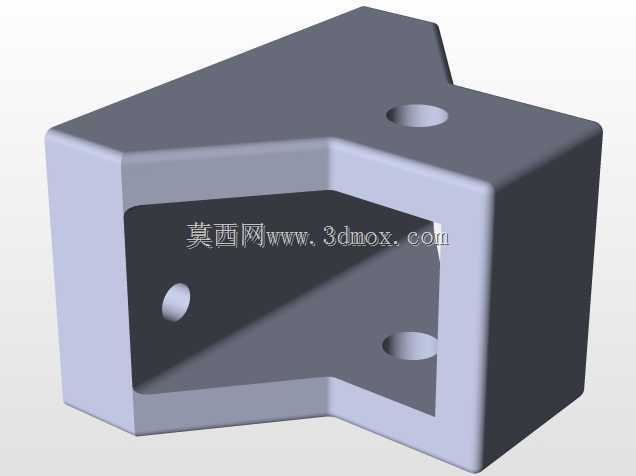

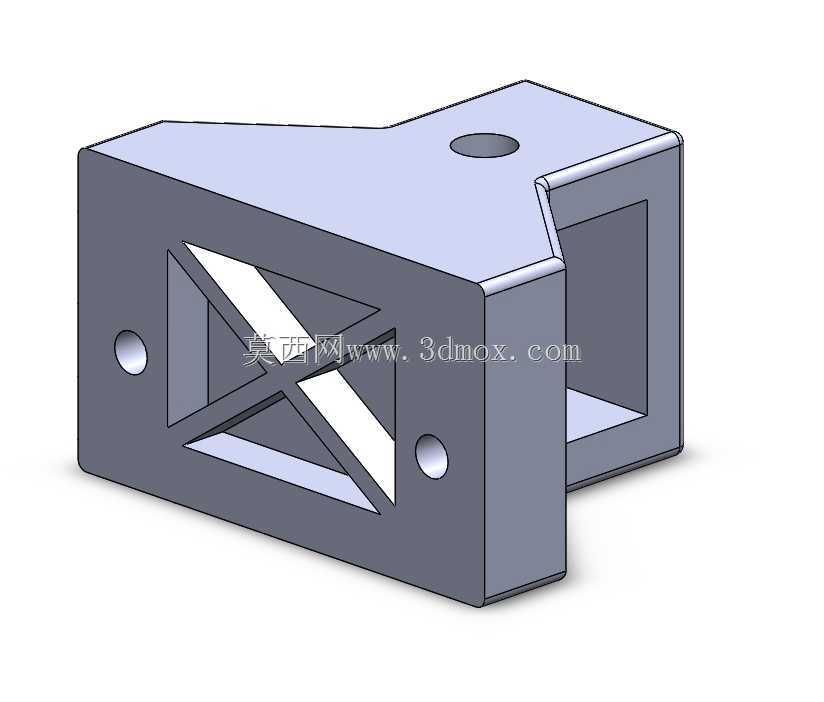

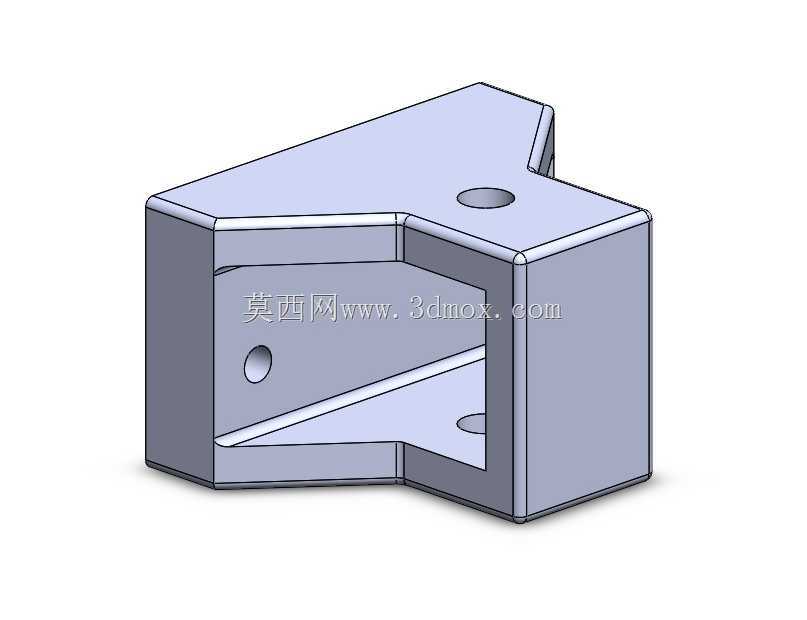

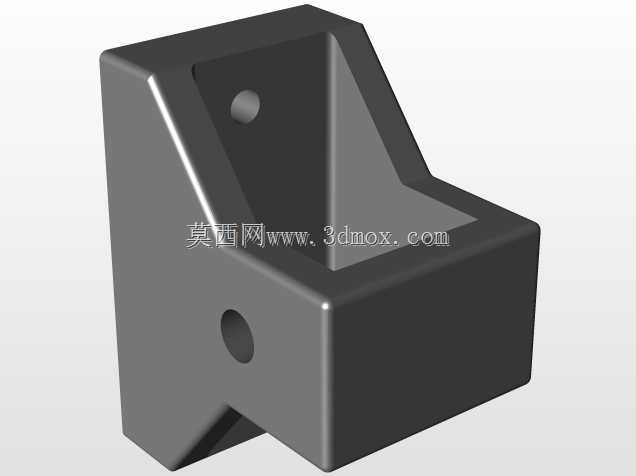

设计思路上优先考虑现场操作的稳定性与容错性。导向孔与定位面之间的距离是核心尺寸，需按刀具中心到靠山的实际偏移确定；导向通道长度不宜过短，否则约束不足，也不宜过长，否则会增加进给阻力并限制薄料加工。附件外形需避让路由器壳体、夹头和排屑通道，同时在靠近板材一侧留出观察切口，便于操作者确认孔位与切入状态。边角做倒角处理，可减少在板材表面滑过时留下压痕。

安装边界方面，该辅具需同时匹配导轨截面、刀具导杆直径以及板边定位高度。与导轨配合的卡口宽度决定装拆速度和配合间隙，间隙过小会滑动卡滞，过大则影响重复定位精度；导向孔内径按所选钻头或导套配置，中心高需与路由器加工姿态一致。底部支撑面应覆盖足够区域，以分散切入时的反力；对于不同厚度板材，可通过调整靠山或增加垫片来保证定位面与孔中心的相对关系。整体结构紧凑，适合在工位上快速装拆，也便于针对不同孔径更换导向套。
