改进型E3D V6热端挤出组件

该模型呈现的是一款针对FDM熔融沉积成型设备优化的热端挤出总成，核心出丝口径设定为0.4mm，适配1.75mm规格丝材，是桌面级增材制造设备中直接决定成型精度与出丝稳定性的关键执行部件。从实际装机场景来看，这类热端广泛用于单喷头桌面打印机、多喷头切换工作站以及部分定制化改装机型，承担将固态丝材加热熔融并按切片路径精准挤出的任务。

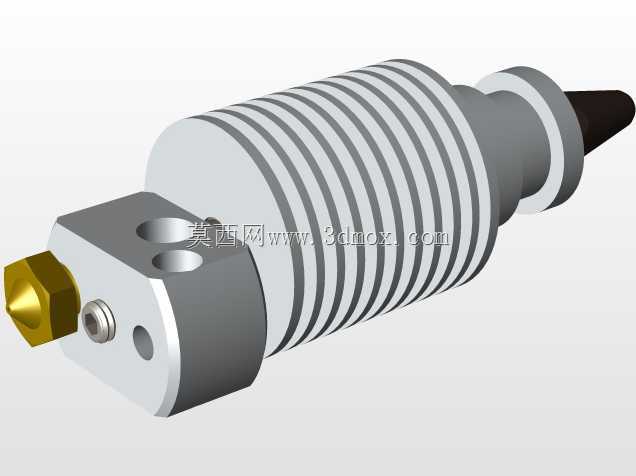

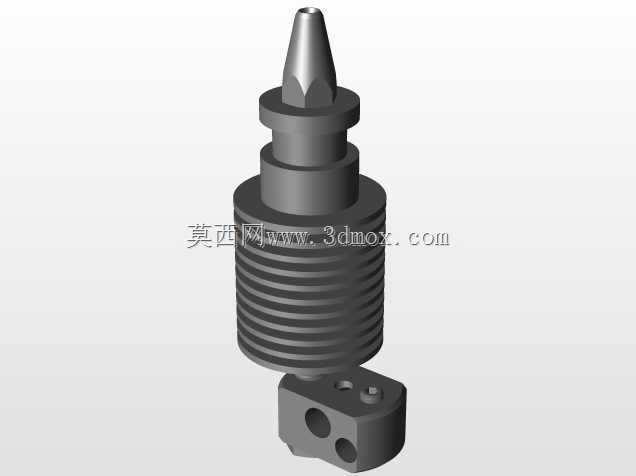

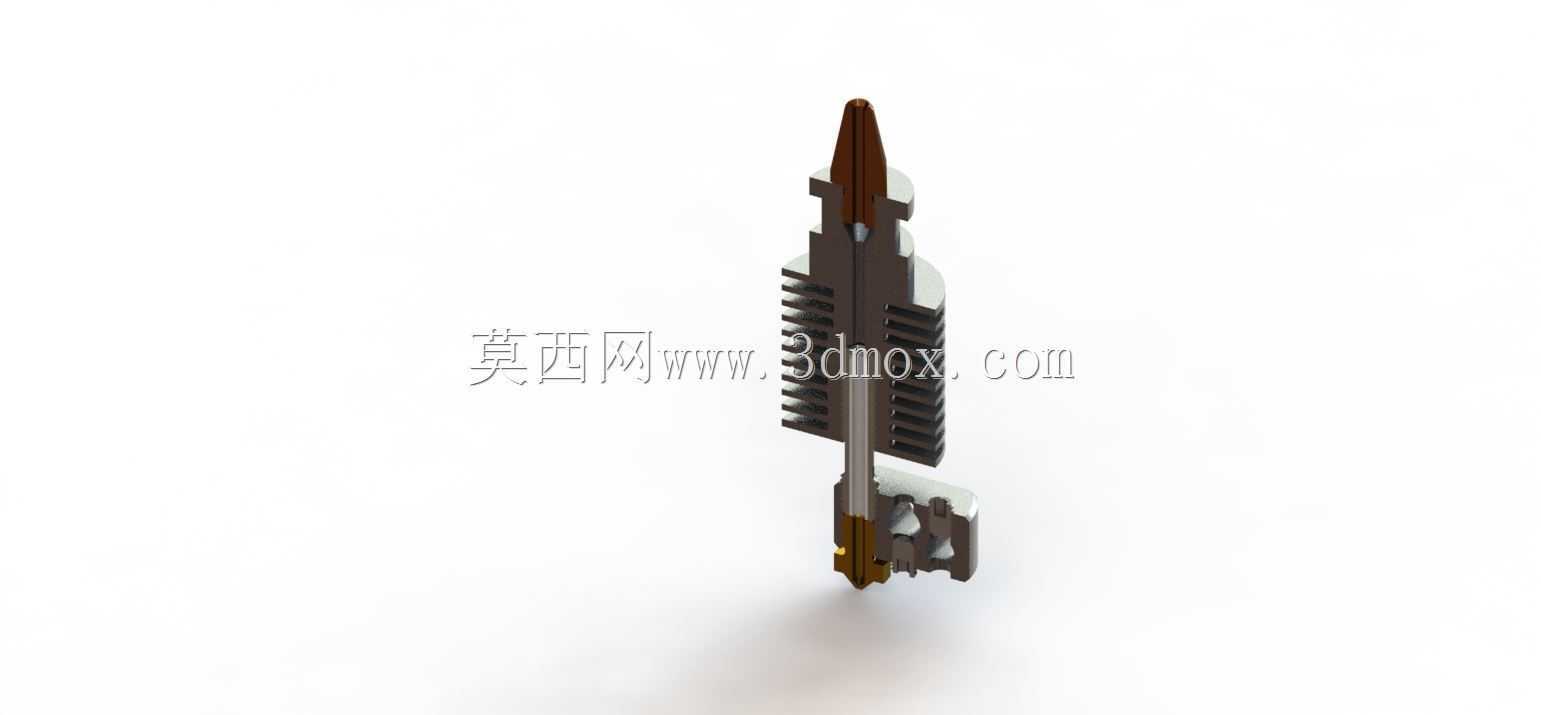

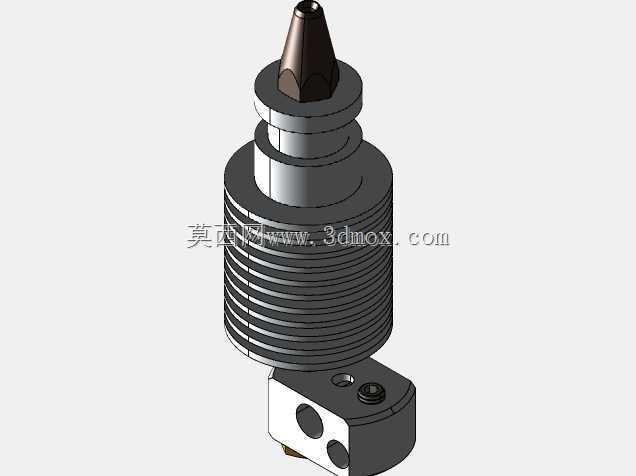

结构上，组件沿竖直方向划分为散热、过渡和熔融三个功能区段。上部带有密集鳍片的散热体用于抑制热量向上传导，避免丝材在冷端提前软化而造成堵料；中段通过隔热过渡衔接冷热区域，下部集成加热块与测温元件安装位，喷嘴采用收敛流道设计，可在保证熔融效率的同时减少熔体滞留。模型对喉管、散热片、加热块、喷嘴及固定卡扣的装配关系进行了完整表达，各零件之间的同轴度和贴合面均有明确约束，便于在整机布局中校核运动干涉。

设计思路围绕稳定温控与快速换料展开。散热鳍片的排布方向兼顾了轴向风扇或侧向风扇的气流组织，能够在有限空间内建立有效散热通道；加热块预留了标准的加热棒与热敏电阻孔位，支持常见温控方案直接替换；喷嘴与加热块的连接位置考虑了密封与拆装便利性，维护时可单独更换喷嘴而不必拆解整个热端。针对实际使用中反馈的换丝堵塞问题，该改进版本在喉管入口与丝道路径上做了相应优化，使丝材进退阻力更均匀，减少断丝和残留碳化风险。

在安装边界方面，热端整体呈细长柱状布局，上部散热体横向尺寸较大，需在挤出机或喷头支架上预留对应的避让空间；下部喷嘴尖端为成型工作面，其到打印平台的距离需在装配后通过调平机构精确设定。模型还包含侧向固定卡扣结构，可与打印机的喷头滑车或快换支架配合，限制热端绕轴线转动并保证喷嘴位置重复定位。对于结构设计人员而言，该三维模型可直接用于喷头模组布局校核、风道方案验证以及冷却系统匹配；对于设备选型与改装人员，则可据此评估热端在现有机架上的安装高度、走线空间和风扇配置，从而在提升打印稳定性的同时降低后期维护频率。
