100W水冷LED芯片散热固定座结构

这套水冷LED芯片固定散热结构，主要面向大功率发光元件的主动散热场景，在光固化3D打印机的UV光源模组、小型工业曝光设备、桌面级固化装置中都能直接适配。核心功能是把百瓦级LED芯片工作时产生的高密度热量，通过内部流道的循环冷却液快速带走，避免芯片结温过高导致光衰加快、寿命缩短，相比被动铝挤散热片，它能在紧凑空间里把热阻压得更低，长时间连续工作也能维持光源输出功率稳定。

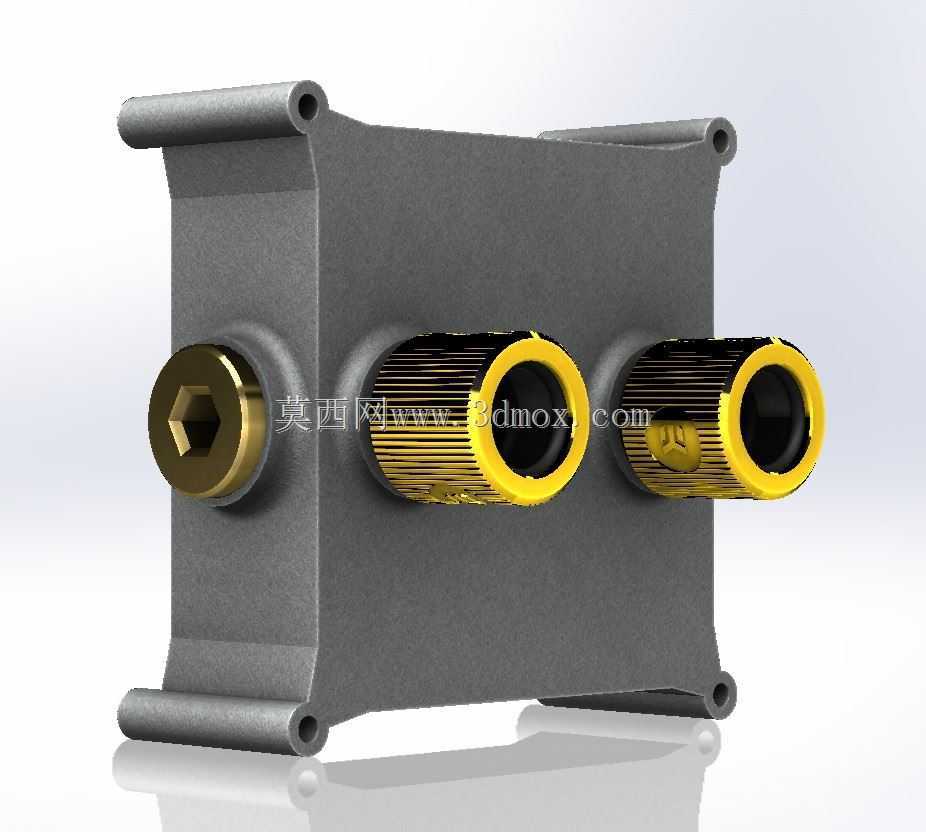

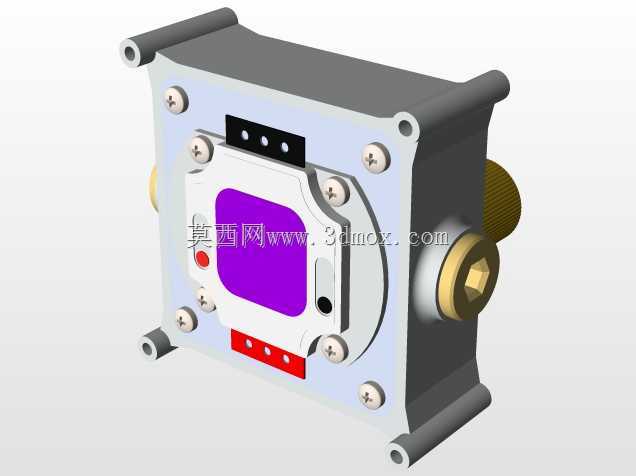

从结构设计思路来看，整体采用框式基座承载核心部件，中间预留LED芯片的贴合安装位，四周均匀布置内六角紧固螺丝，既可以把压框牢牢锁在基座上，也能让芯片基板与水冷基座的接触面受力均匀，避免局部压力不均导致导热介质出现空隙。侧面伸出的水冷接头采用外螺纹快接结构，可直接匹配标准水冷软管，内部流道紧贴芯片安装区域，冷却液从一端流入、另一端流出，直接覆盖芯片正下方的发热核心区，没有冗余的流道长度，换热路径短、冷却液利用率高。基座四角设计了带通孔的安装耳，安装耳与主体一体成型，可通过螺栓直接固定在设备的光源安装板上，不需要额外设计转接支架。

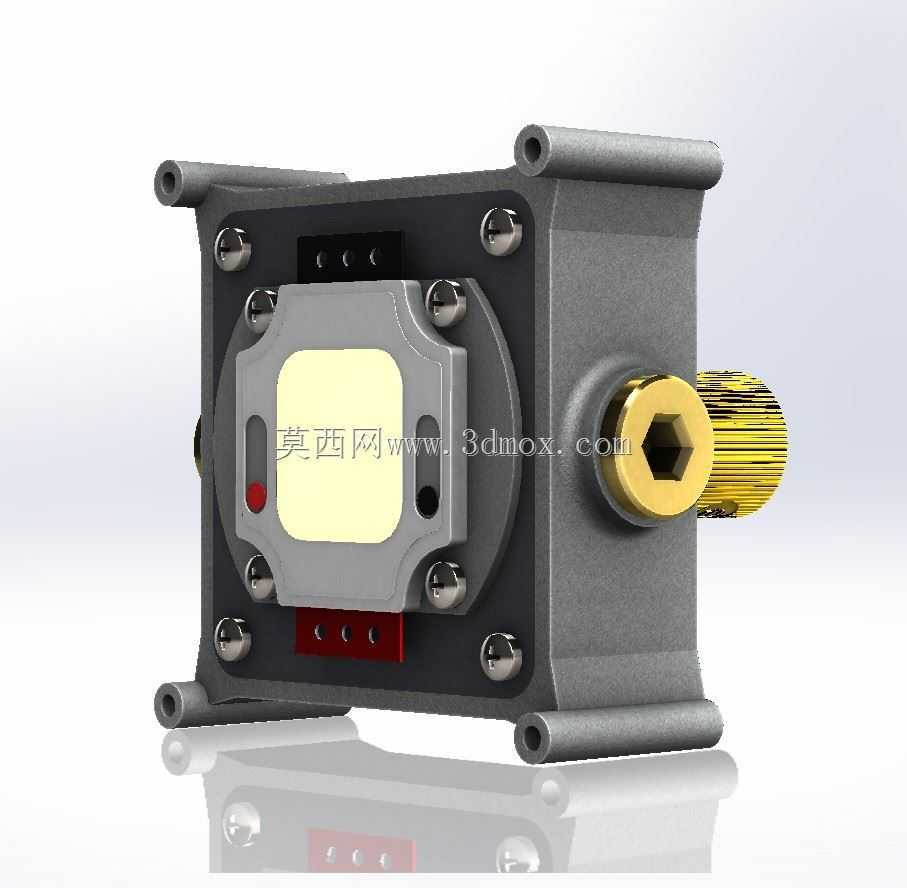

安装边界上，整体为方正的块状结构，侧向接头的伸出长度需要在设备布局时预留足够的软管弯折空间，避免接头处管路弯折过度影响水流量。芯片安装位的定位槽尺寸与常规百瓦级COB LED基板匹配，压框内侧预留了发光区的避让空间，不会遮挡芯片的出光路径。基座上还预留了接线避让槽，LED的正负极引线可以从槽位引出，不会被压框挤压破损，细节上兼顾了电气布线的需求。

在实际选型使用时，这套结构可以直接嵌入光源模组的安装位，配合小型水冷泵、散热排组成完整的冷却回路，相比风冷方案不会产生风扇振动，对曝光精度要求高的设备更加友好。结构上所有紧固点位都做了沉头设计，螺丝锁附后表面平整，不会突出干涉周边的光学组件。水冷基座的接触面平整度要求较高，装配时配合导热硅脂或者导热垫片使用，能够进一步降低接触热阻，充分发挥水冷散热的优势。
