带锯齿显微观测装置结构设计

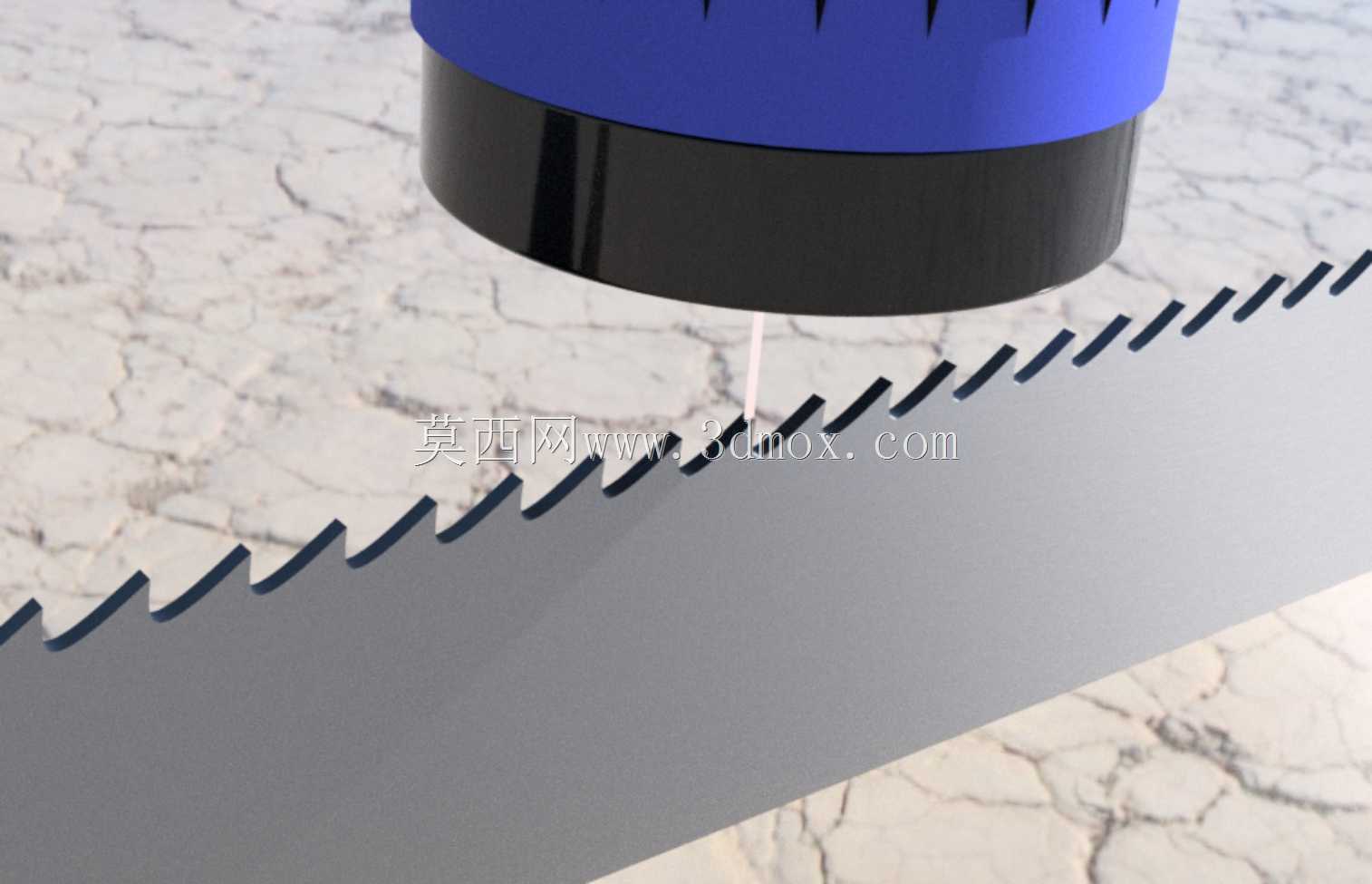

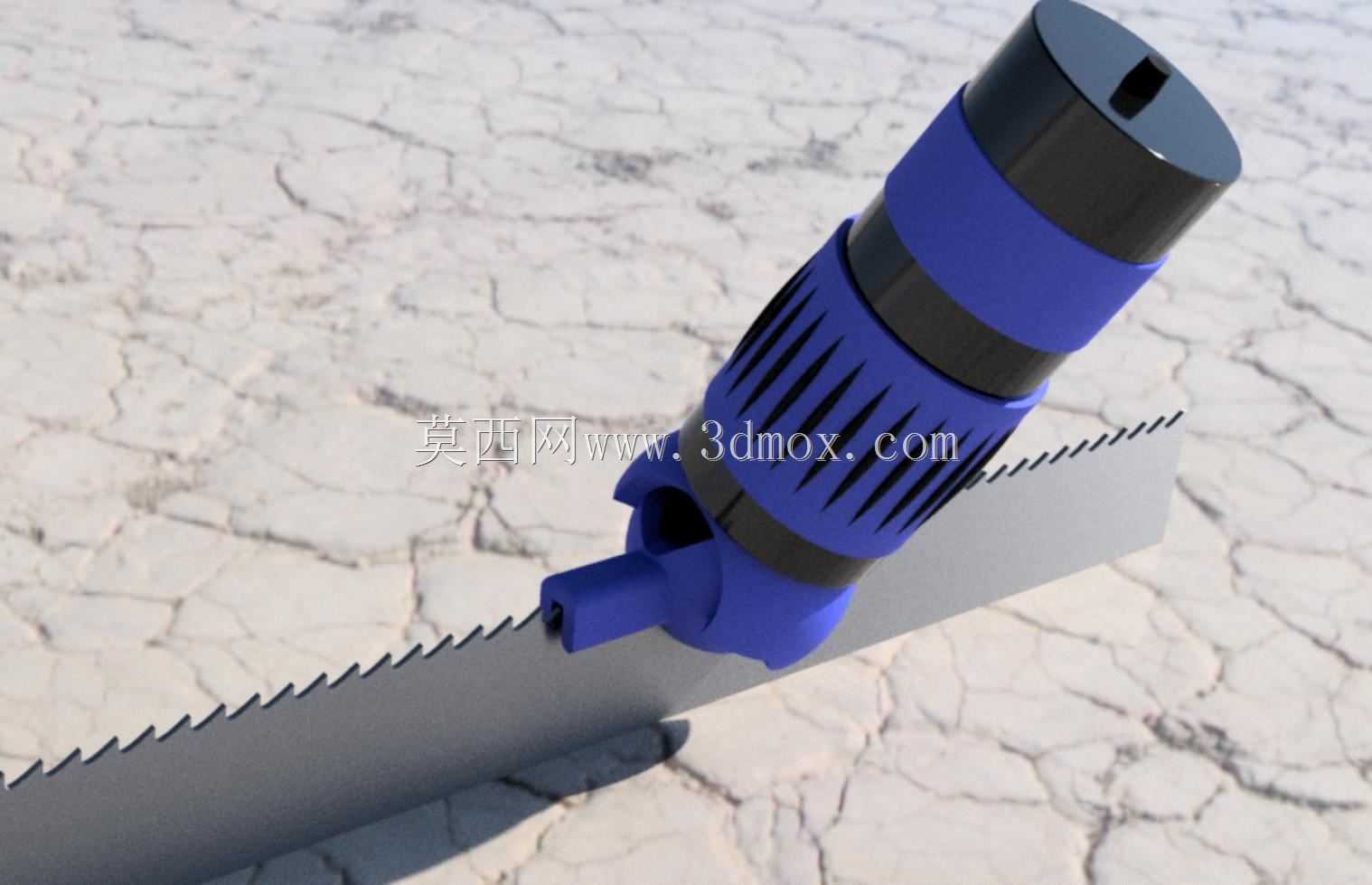

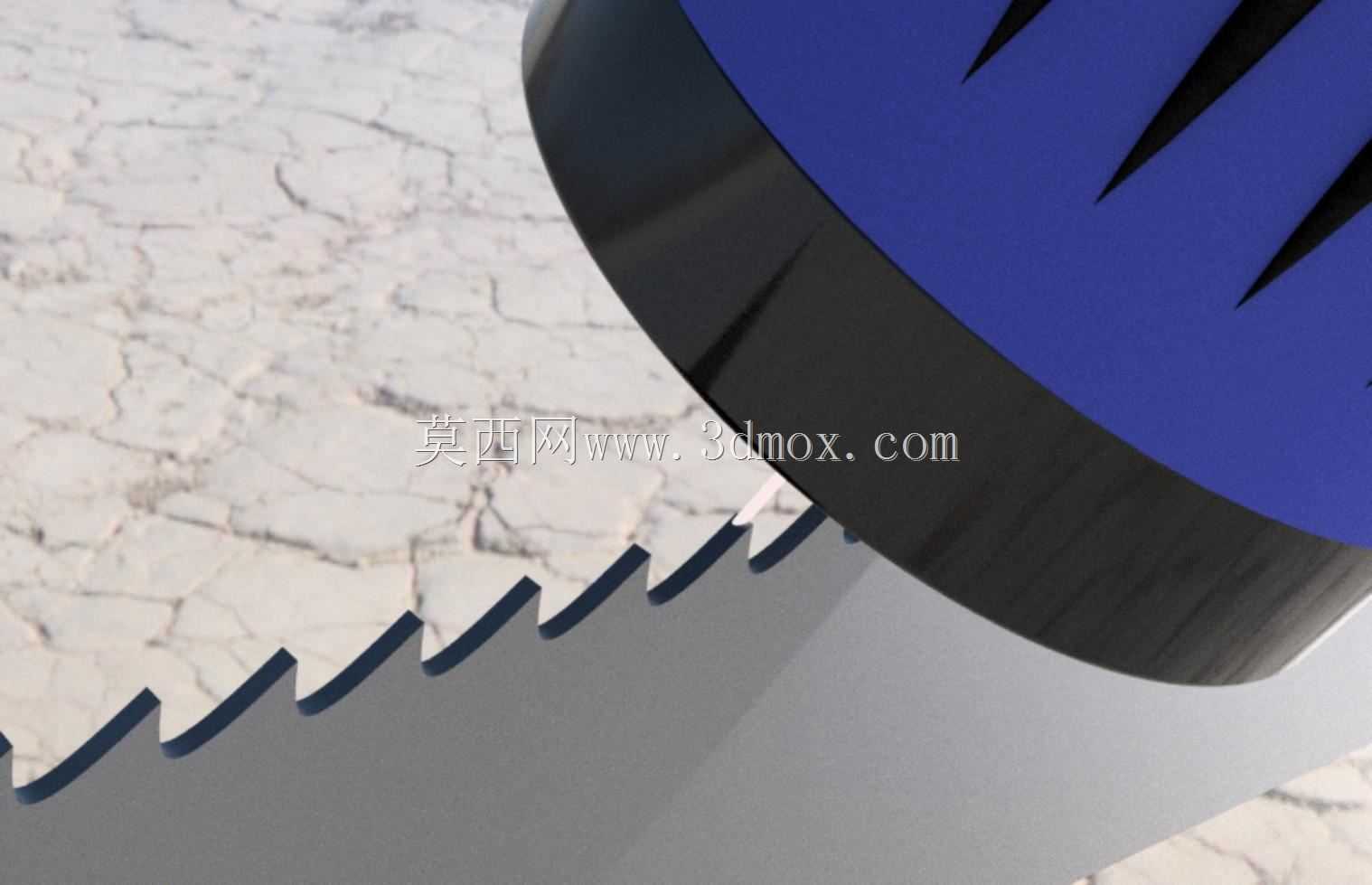

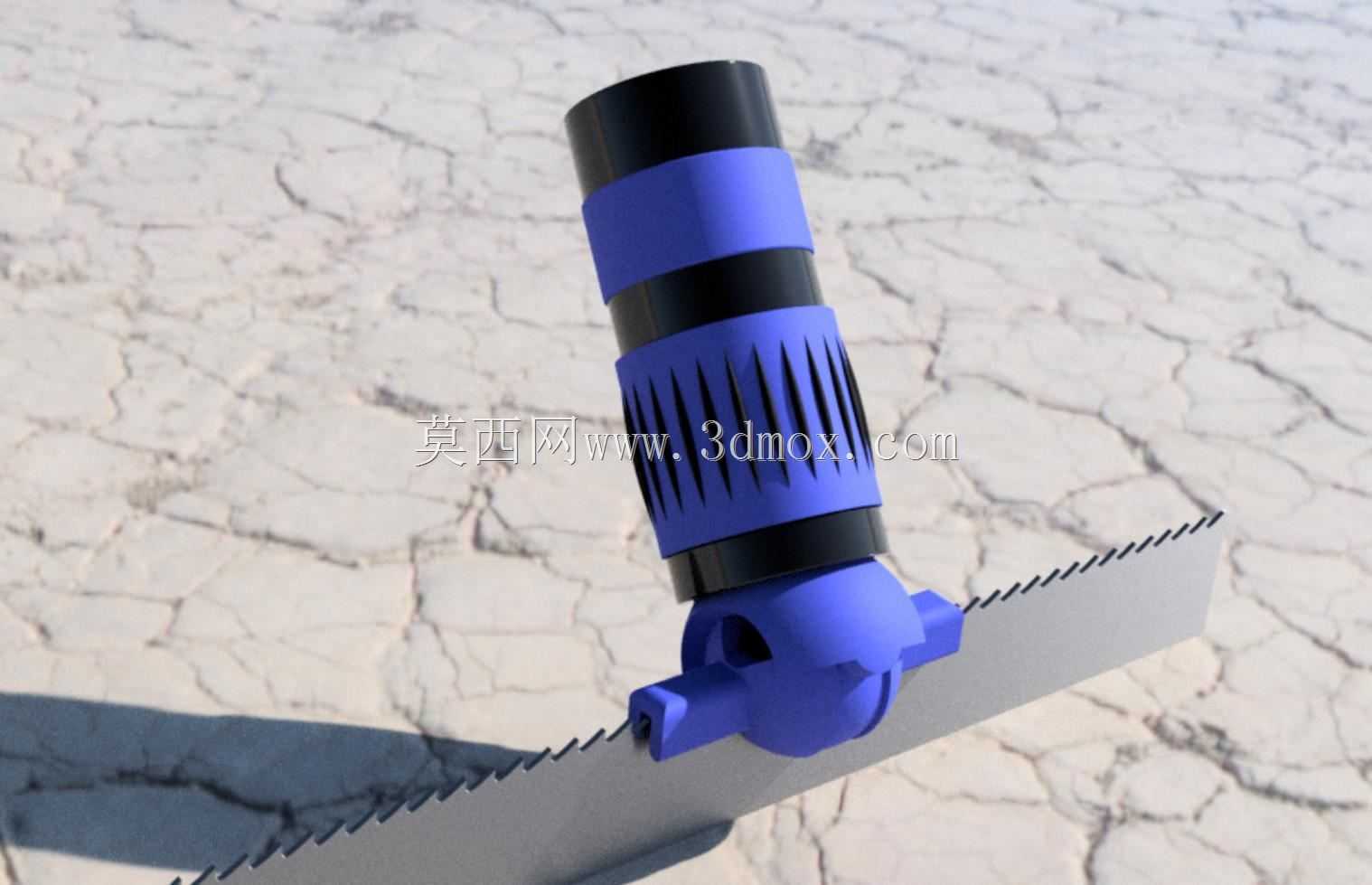

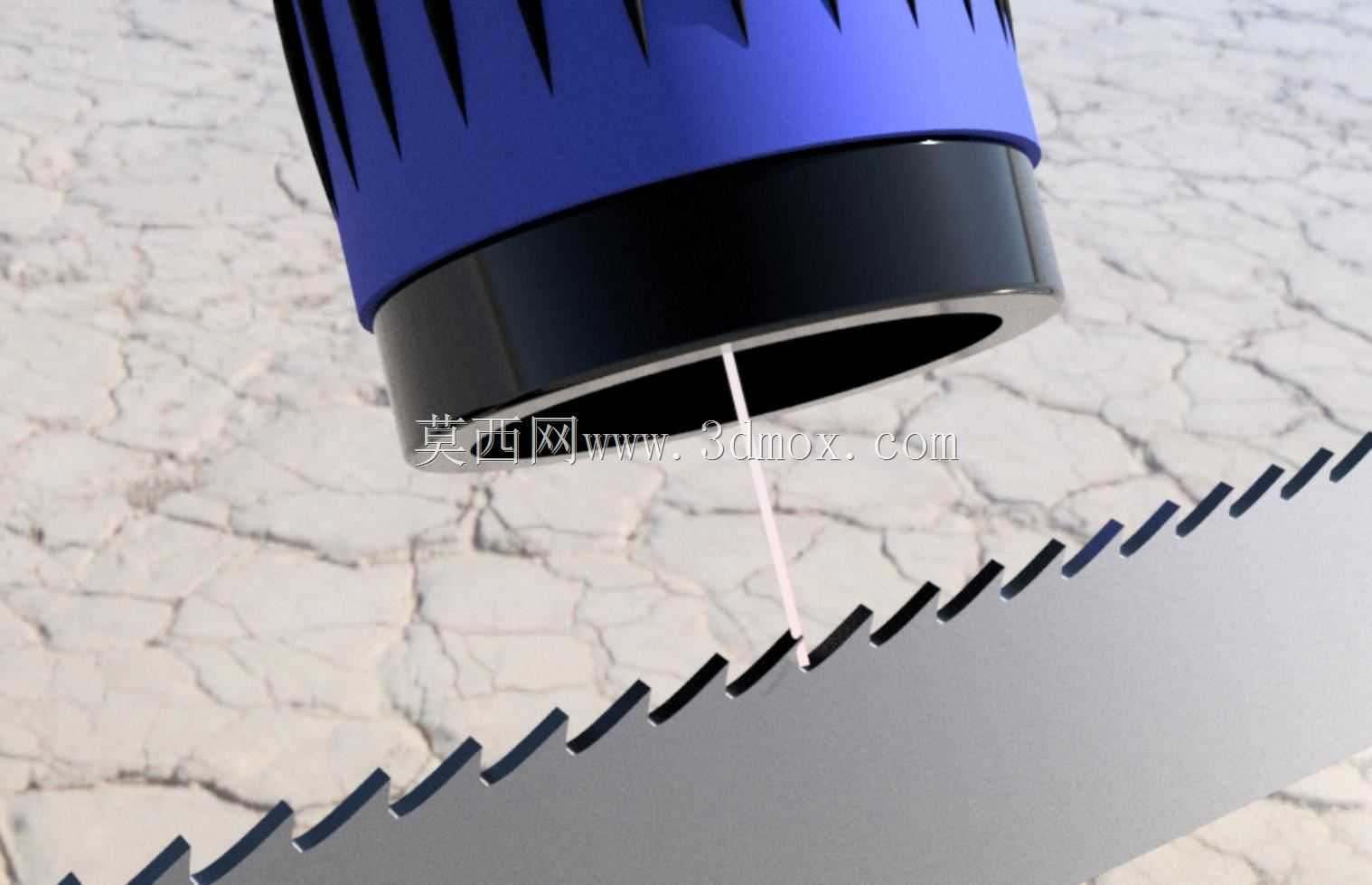

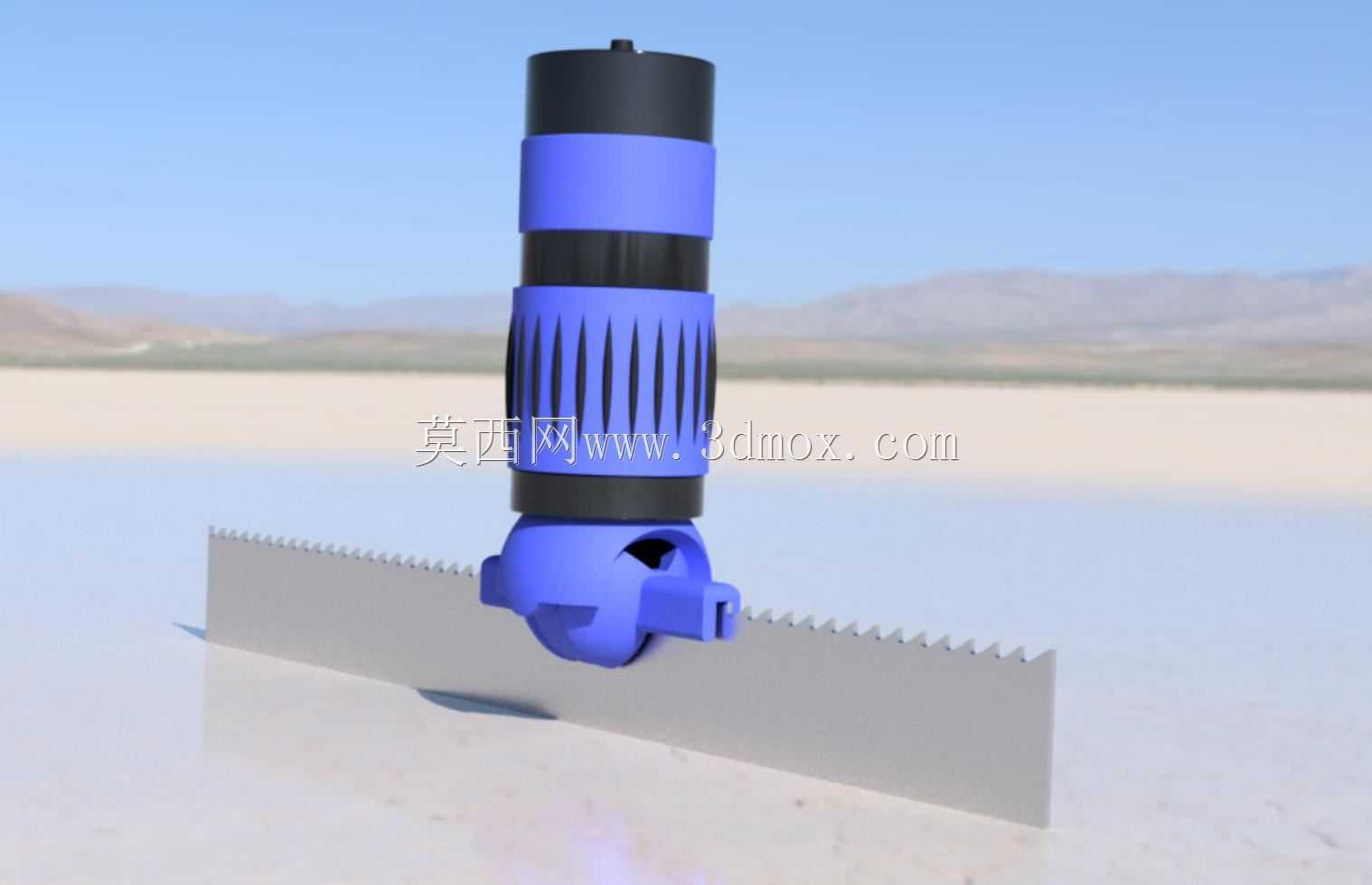

这款显微观测装置主要面向带锯条生产、锯切加工车间的刃口质量检测场景，日常生产中，带锯条的齿形磨损、刃口崩缺、齿距偏差会直接影响锯切效率与切面粗糙度，以往车间多采用手持放大镜抽检，观测倍率不足且对焦稳定性差，很难捕捉微米级的刃口缺陷，这套装置就是针对这类现场检测痛点做的结构适配。从功能设计上，装置的观测端做了定焦限位结构，观测时镜头端面与锯条齿尖的工作距离固定在12mm，既避免镜头触碰锯齿造成镜片刮花，也能保证每次观测的放大倍率一致，不需要反复调焦就能快速锁定齿尖区域，适配车间快速抽检的作业节奏。镜头下方的载物区域做了窄槽定位设计，槽宽刚好适配常规双金属带锯条的条身厚度，检测时只需将锯条沿槽推入，就能让锯齿刃口对准镜头视场中心，不需要额外做对位调整，单人就能完成单段锯条的全齿检测作业。设计过程中特意控制了装置的整体外形尺寸，镜头主体直径控制在65mm，整体观测端高度不超过110mm，安装时可以直接固定在带锯床的出料端机架上，不需要额外占用车间地面空间，安装边界预留了标准M6安装孔位，适配现有锯床的型材机架安装尺寸，不需要对原有设备做打孔改造。装置的视场覆盖范围刚好能完整容纳3个连续锯齿的完整齿形，检测时可以同时观测相邻齿的齿高差、分齿量偏差，能快速识别分齿不对称、齿尖倒棱不合格这类加工缺陷，相比传统的离线投影检测，这套装置可以实现在线同步检测，锯条下料过程中就能同步完成刃口质量筛查，避免不合格锯条流入下一道开齿、淬火工序。镜头的防护结构做了分段设计，靠近锯条的下端采用黑色阳极氧化金属套筒，能阻挡车间内的切削液飞溅、金属碎屑附着到镜片上，日常维护只需要定期擦拭套筒端面的防护玻璃即可，不需要拆解镜头主体。观测光路的角度做了微小倾斜设计，不是垂直正对锯条平面，而是与齿尖切削面呈15度夹角，刚好能清晰呈现刃口的切削棱边，不会因为锯条表面的金属反光造成视场过曝，能清晰分辨刃口的微观崩缺、磨耗带宽度，给锯条的刃磨寿命判断、切削参数调整提供直观的观测依据。
