宝马多辐条汽车轮毂结构设计

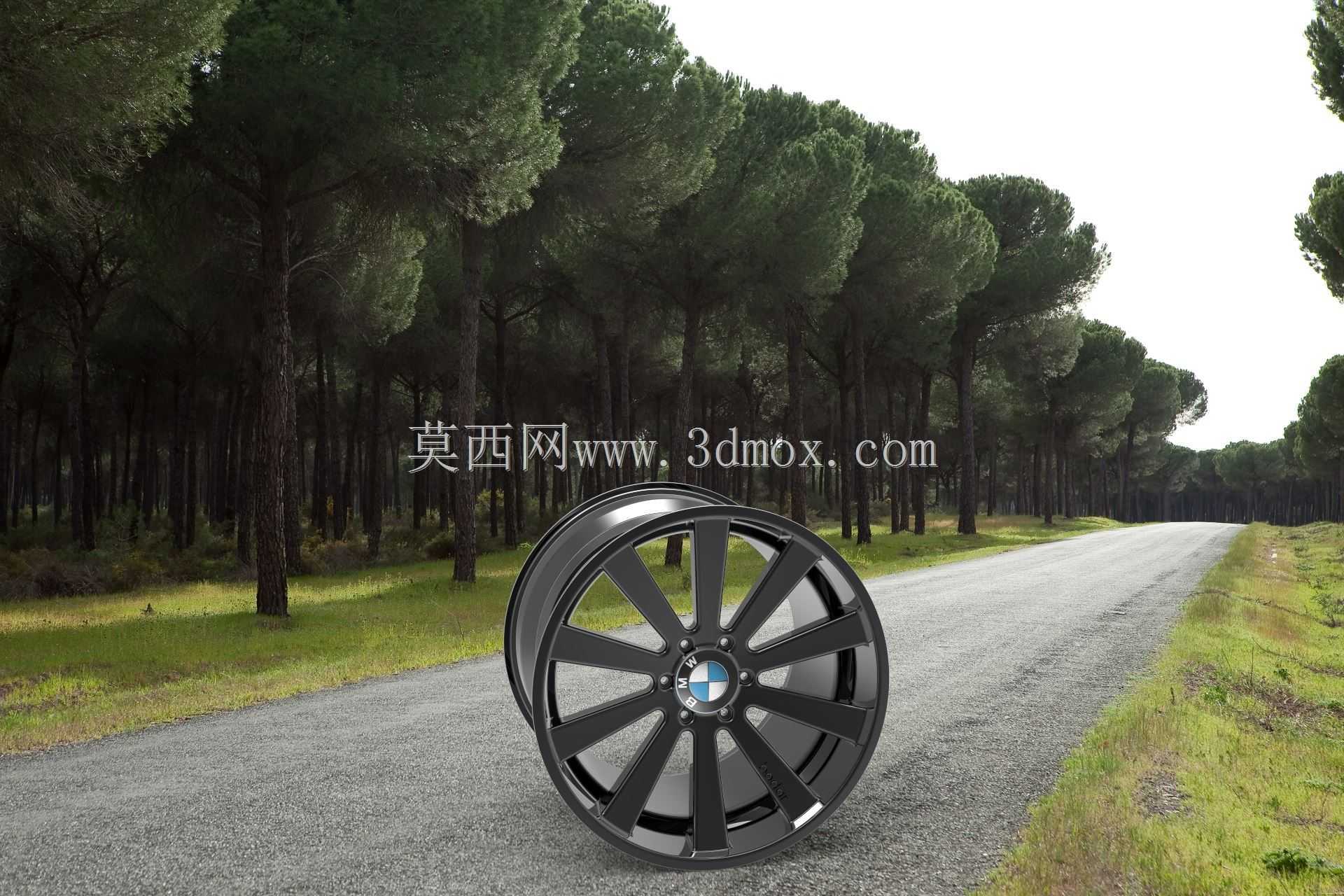

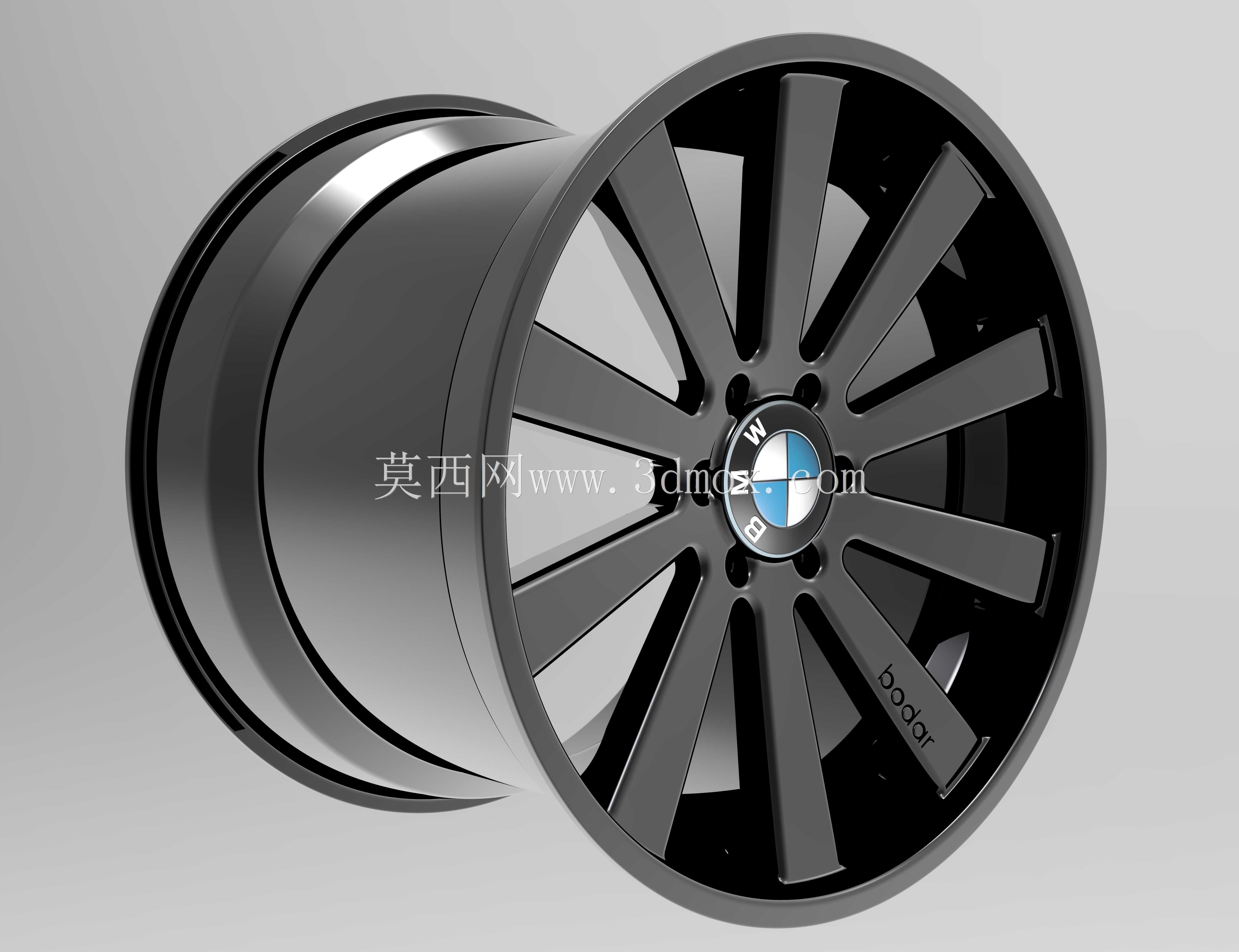

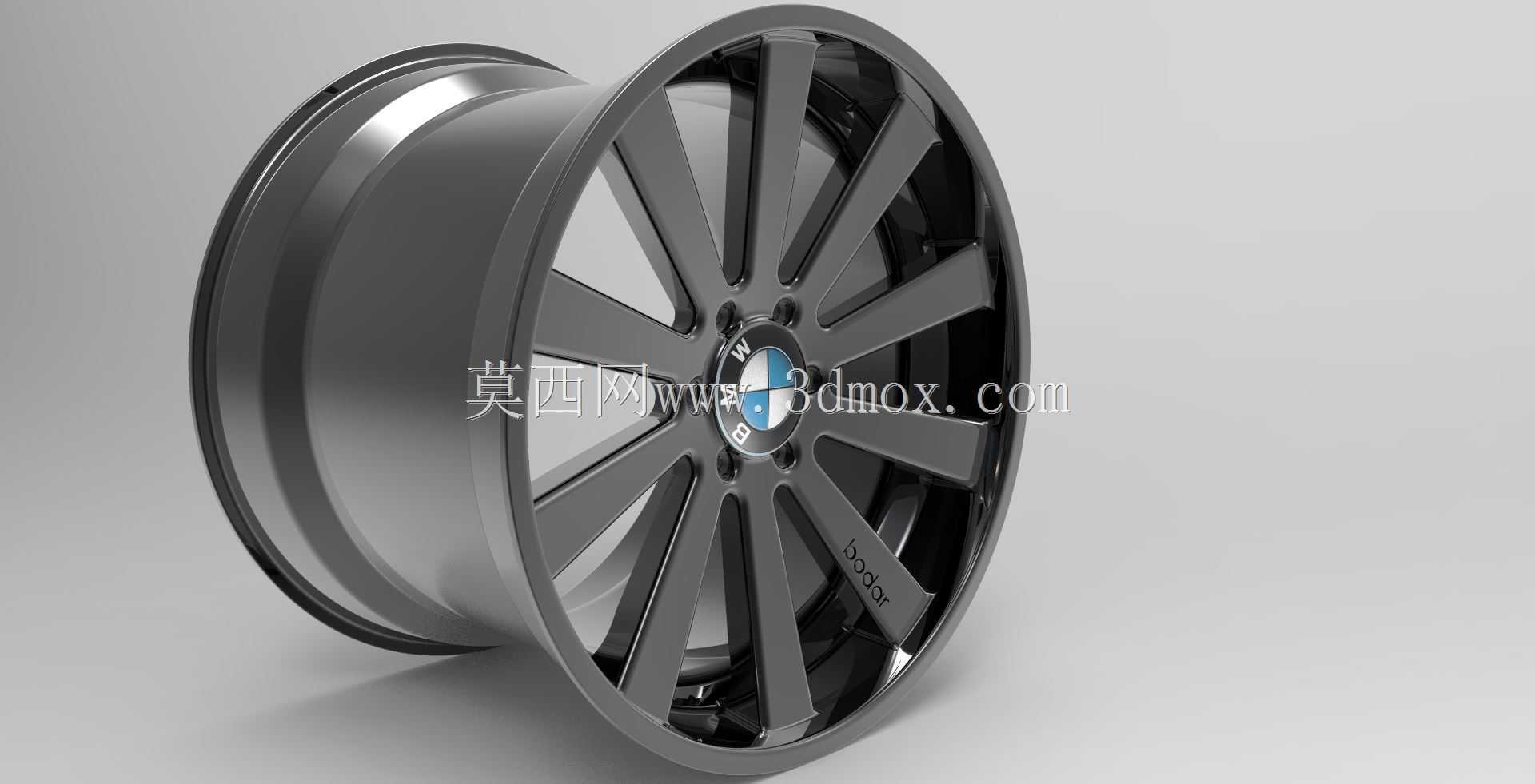

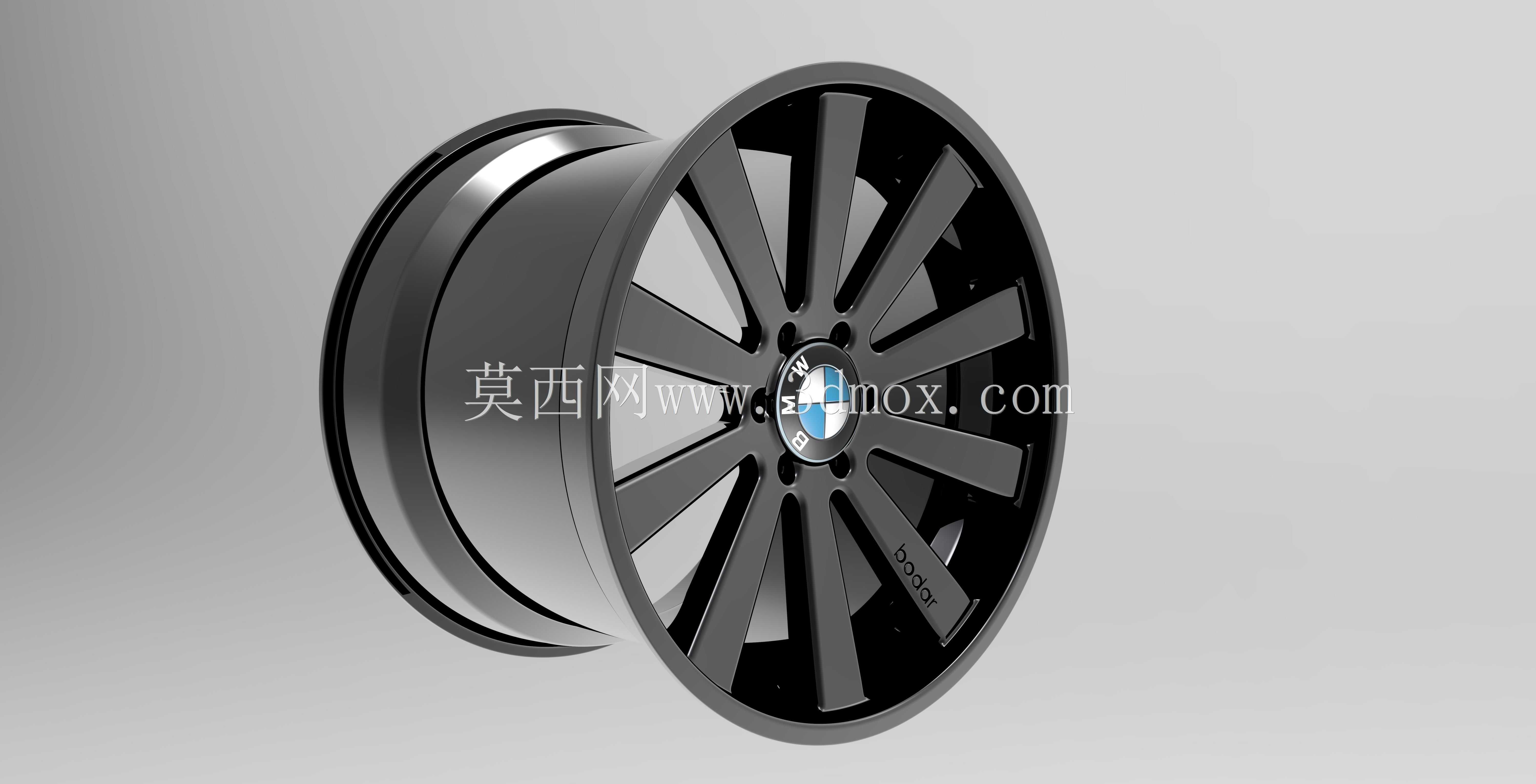

这款轮毂采用十组双辐条放射式布局，辐条从中心安装盘向轮辋外缘均匀延展，整体为深灰色哑光金属质感，中心预留宝马品牌标识安装位，辐条根部靠近中心区域做了内凹过渡，既保留了运动化视觉张力，也为制动卡钳预留出充足避让空间。在整车行走系统中，轮毂承担着连接半轴与轮胎的核心作用，需要在承受整车垂向载荷的同时，传递起步、制动时的扭矩，还要缓冲路面颠簸带来的交变冲击，这类多辐条结构广泛适配乘用轿车的改装与原厂配套场景，也可作为同尺寸轮毂开发的结构参考。

从设计逻辑来看，辐条采用等宽渐变截面，靠近轮辋处宽度收窄，靠近中心安装盘处逐步加宽，这种变截面设计能够在控制整体重量的前提下，优化应力传递路径——车辆过弯时产生的侧向力会通过轮辋侧壁传导至辐条，再分散到中心安装法兰，加宽的根部可有效降低应力集中风险，避免长期交变载荷下出现辐条根部开裂。轮辋部分采用常规深槽结构，胎圈座位置预留标准凸缘，能够匹配对应尺寸的真空子午线轮胎，安装时胎圈可顺利卡入槽内完成密封，无需额外内胎。

安装边界方面，中心孔与轴头采用间隙配合，周边均匀分布五个螺栓孔，孔位分度圆遵循常规乘用轿车轮毂安装规范，可直接适配对应PCD参数的车辆轴头，装配时螺栓从盘体外侧穿入紧固，贴合面经过平整处理，保证轮盘与轴头法兰完全贴合，避免高速行驶时出现抖动。轮辋外缘的凸缘高度符合轮胎安装的安全尺寸要求，既能够防止轮胎在侧向力作用下脱圈，也不会过度突出增加剐蹭风险。

在实际使用场景中，这类轮毂需要兼顾散热与结构强度，辐条之间的大尺寸空隙能够让行驶气流直接穿过制动区域，带走刹车盘与片摩擦产生的热量，降低长距离制动时的热衰减概率。设计过程中需要同步校核偏距参数，保证轮毂安装后轮胎外侧面与翼子板齐平，不会出现向内蹭避震、向外突出轮眉的问题，同时转向时轮胎不会与悬挂拉杆、翼子板内衬发生运动干涉。建模时各辐条采用圆周阵列方式生成，保证所有辐条的尺寸、重量完全一致，满足动平衡要求，轮辋的旋转曲面与中心安装孔保持严格同轴，避免高速旋转时产生离心振动。
