医用呼吸管路专用冠状病毒钳结构设计

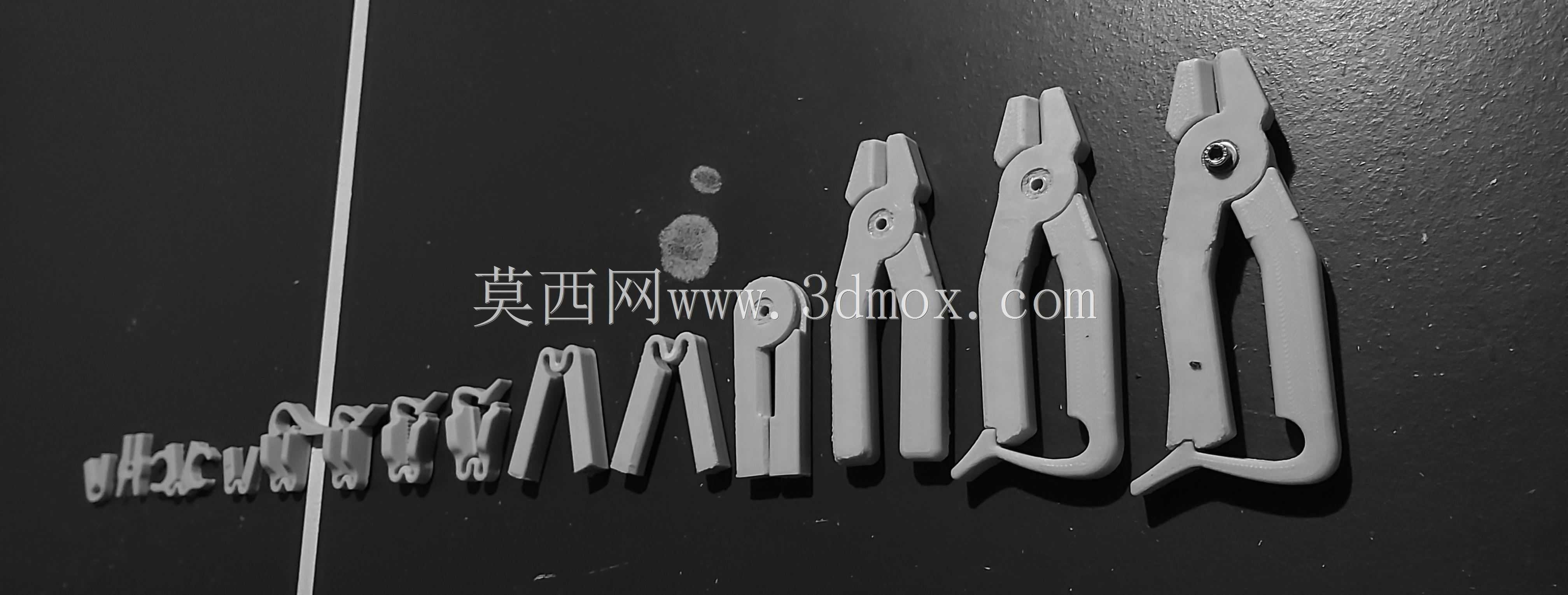

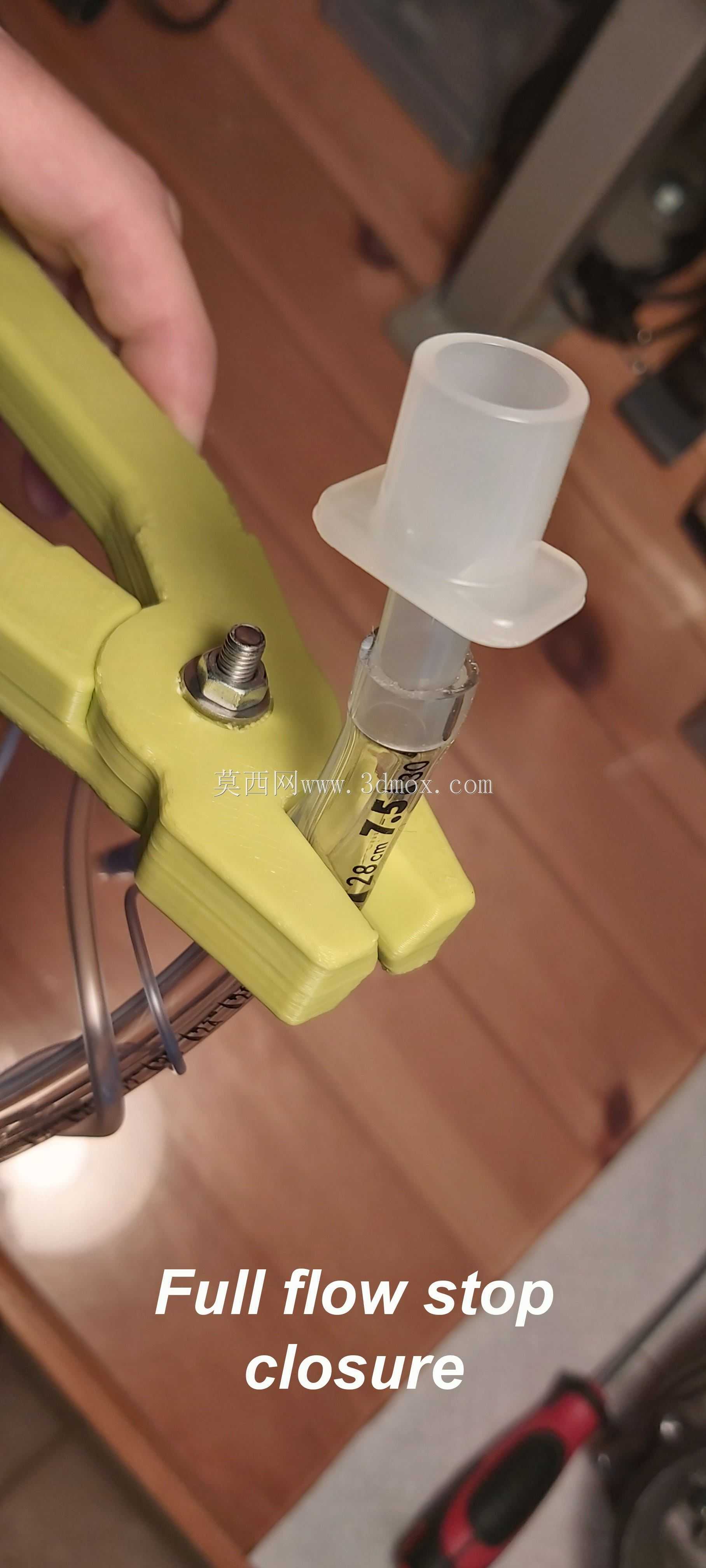

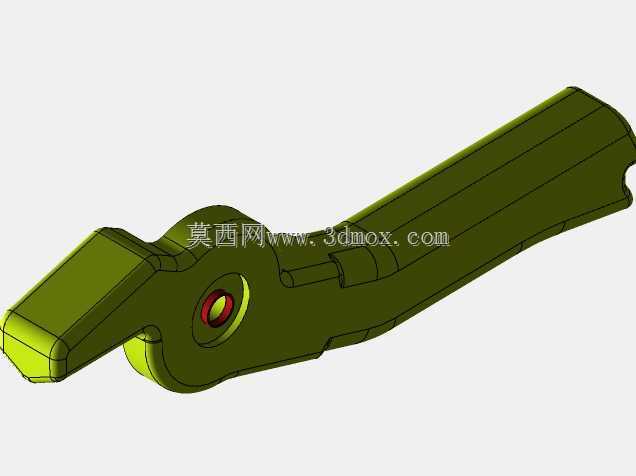

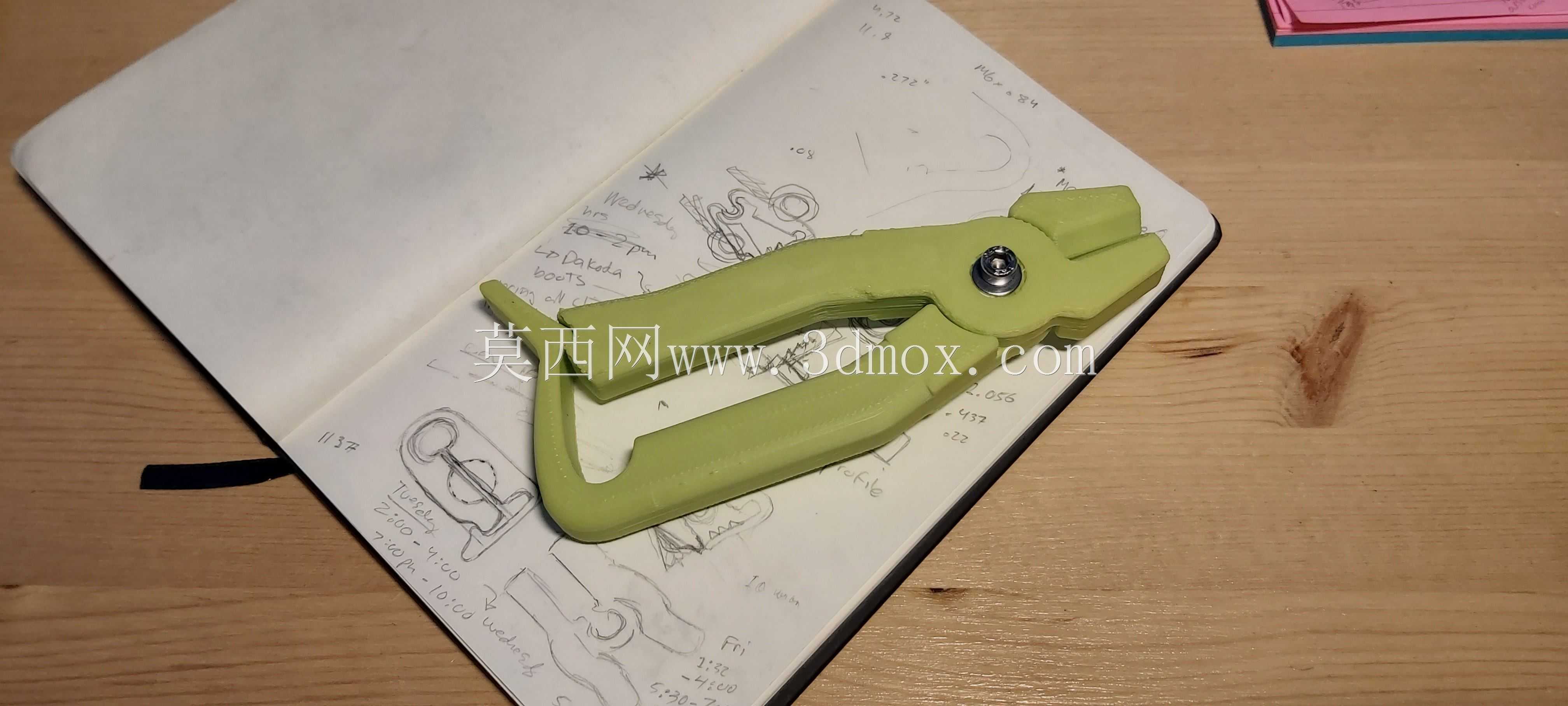

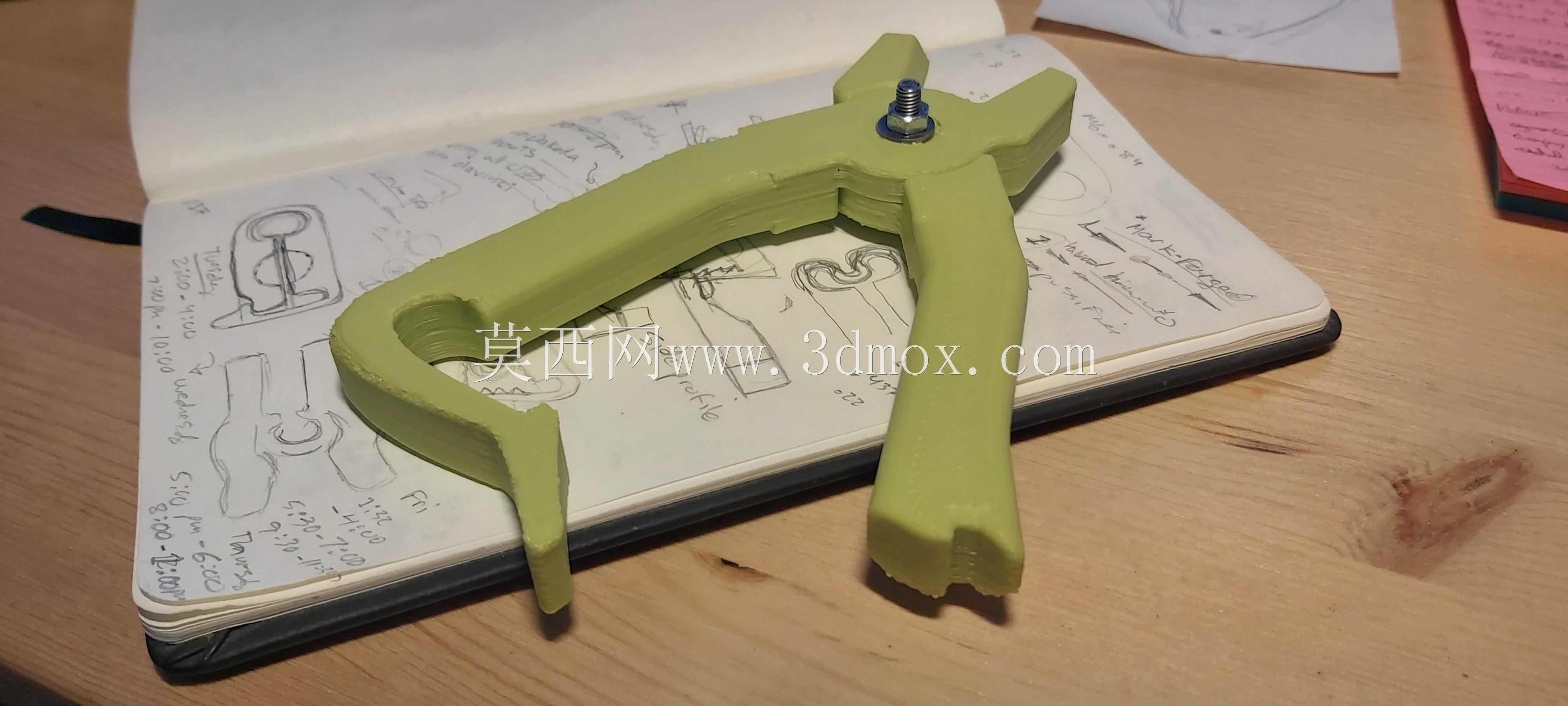

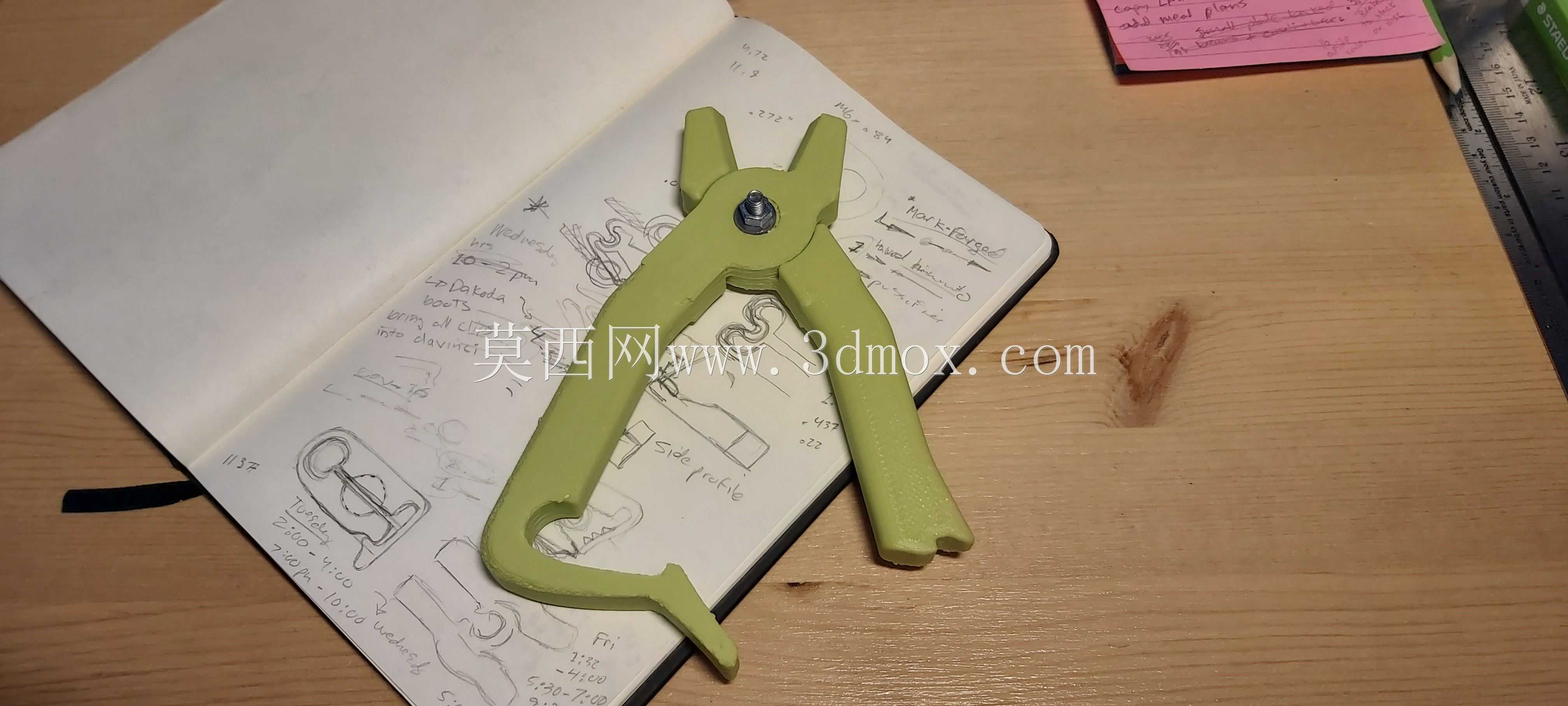

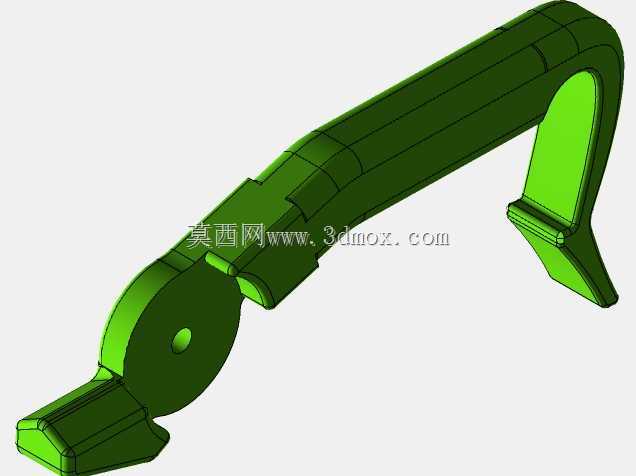

这款钳具的核心应用场景集中在临床呼吸支持设备的管路操作环节，针对有创呼吸机配套的11毫米口径医疗管路设计，解决临床操作中常规钛钳耗竭后的管路夹闭、移位调整需求，适配呼吸治疗场景下单手或双手操作的快速处置要求。从功能特性来看，钳体采用单轴铰接结构，钳头内侧做了适配圆管外壁的弧形咬合面，咬合时可均匀分散夹持力，避免薄壁医疗管路被夹闭后出现不可逆形变、管壁破损漏气得问题；钳尾集成了挂钩式锁止结构，夹持到位后可通过尾钩实现咬合位置的保持，无需持续施加握力即可维持管路的夹闭状态，减少临床操作中的手部负荷。设计迭代过程中，最初的方案采用集成式柔性铰链结构，试装后发现铰链刚性不足，11毫米医疗管路壁厚较常规软管更大，夹闭到完全断流需要的夹持力远超柔性铰链的承载上限，多次测试后出现铰链塑性变形、咬合错位的问题，后续调整为分体式钳身加金属铰接轴的结构，钳头咬合面增加了细密的防滑齿纹，保证夹持管路时不会出现打滑移位。安装与尺寸边界上，钳身整体采用PLA类3D打印耗材制作时，填充率设置为40%即可满足日常夹持的强度要求，铰接位置采用M5规格的螺钉作为转轴，钳身开合角度覆盖0到30度范围，闭合状态下整体长度控制在120毫米以内，最大开合时钳头张开距离适配11毫米管路的外径，尾端锁钩的扣合行程匹配钳身最大夹持力下的形变量，保证锁止后不会出现松脱。针对临床提出的单手操作需求，钳身的握柄做了内凹的指位贴合设计，拇指与食指施力位置做了圆弧过渡，减少长时间握持的压痕，尾钩的解锁位置设置在握柄内侧，单手握持时可通过小指顺势拨动完成解锁，无需双手配合即可完成管路的夹闭与释放操作，适配急救场景下快速操作的要求。钳身的打印成型无需额外支撑结构，铰接位置预留0.2毫米的装配间隙，打印完成后去除毛刺即可直接穿入转轴组装，无需二次机加工，适合小批量快速制作补充临床耗材缺口。
